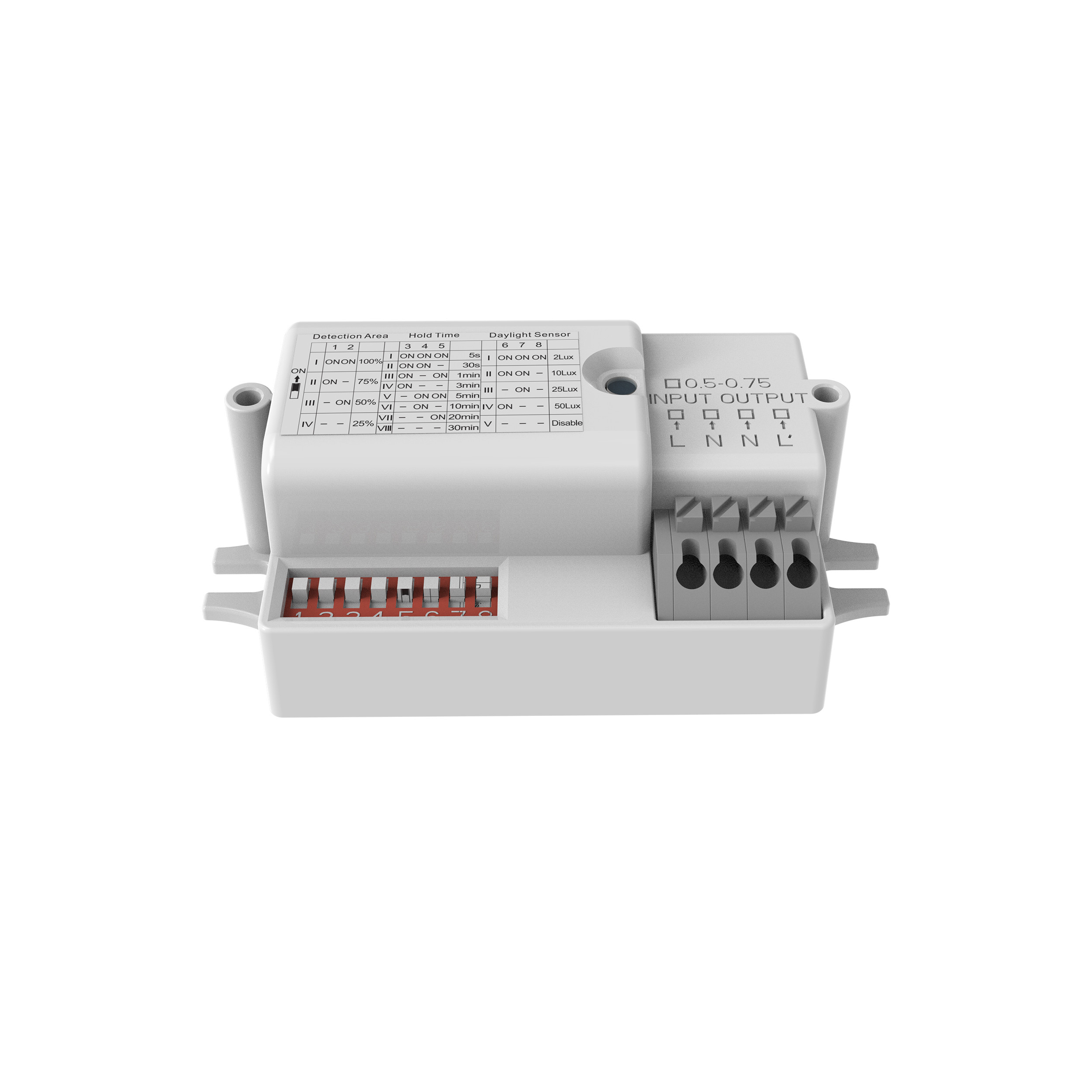

سنسور حرکت مایکروویو سه گانه MC090S با نصب فوق العاده کوچک

  • MC090S U Tri Proof Microwave Motion Sensor Ultra Small Mounting
محل منبع شنژن
نام تجاری merrytek
گواهی FCC
شماره مدل MC090S U
مقدار حداقل تعداد سفارش 100
قیمت Negotiation
جزئیات بسته بندی ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود
زمان تحویل <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
محدوده ولتاژ کاری 120-277VAC پاور آماده به کار <0.5 وات
فرکانس عملیاتی 5.8 GHz ±74.9 MHz. 5.8 گیگاهرتز ± 74.9 مگاهرتز. ISM wave band باند موج ISM زمان نگه دارید 5S/30S/1min/3min/5min/10min/20min/30min
دوره آماده به کار 30S/1min/3min/5min/10min/20min/30min منطقه تشخیص 50%/75%/100%
برجسته

سنسور حرکت مایکروویو سه گانه

,

سنسور حرکت مایکروویو FCC

,

سنسور نور مایکروویو FCC
پیام بگذارید
توضیحات محصول

سنسور حرکت مایکروویو MC090S U، دسته ای روی FCC، 120-277VAC، ایمنی برتر در برابر تداخل



1. ویژگی ها



  • تنظیم هشت DIP سوئیچ، فاصله، زمان، سنسور نور روز، قابلیت تنظیم چند سرعت.

  • اندازه نصب بسیار کوچک، گزینه های نصب متعدد، پشتیبانی از گزینه های نصب بالا و پایین.

  • فوق العاده مقرون به صرفه، پشتیبانی از انواع لامپ ها، لامپ های سه گانه، لامپ های سقفی.

  • سنسور مادون قرمز برای فیلتر کردن سنسور نور استفاده می شود و مقدار حساسیت به نور دقیق تر است و تحت تأثیر روزهای ابری و آفتابی قرار نمی گیرد.

  • آنتن امپدانس کم 5.8G برای ایمنی برتر در برابر تداخل.

  • دسته ای بیش از FCC، گواهینامه TUV.

2. پارامتر



ورودی محدوده ولتاژ عملیاتی 120-277VAC 50/60Hz
ولتاژ محاسبه شده 120-277VAC 50/60Hz
پاور آماده به کار ≤0.5W
تست سرج بین L و N: 1KV
خروجی حالت کار روشن خاموش
نوع بار مقاومتی یا خازنی
ظرفیت بار

200W@120VAC، 400@270VAC (خازنی)

400W@120VAC، 400@270VAC (مقاومتی)
جریان بار N/A
جریان افزایش بار رله 30 آمپر - 30 آمپر (طول تست 500us @230Vac در 50% Ipeak، شروع سرد در بار کامل) یا 60A (طول تست 200us @230Vac در 50% Ipeak، شروع سرد در بار کامل)
سنسور فرکانس عملیاتی باند موج 5.8 گیگاهرتز ± 74.9 مگاهرتز.ISM
انتقال قدرت حداکثر 0.5 میلی وات
زمان نگه دارید 5S/30S/60S/3min/5min/10min/20min/30min
DIM پایین N/A
قطع کن N/A
منطقه تشخیص 100٪ / 75٪ / 50٪ / 25٪
حسگر نور روز 2Lux/10Lux/25Lux/50Lux/غیرفعال

تشخیص شعاع

(در ارتفاع 3 متر نصب شده است)

حرکت معمولی: 4-6 متر

حرکت سریع: 2-3 متر


ارتفاع نصب 2.5-6 متر (نصب بالای مکش)
تشخیص زاویه پایه سقف 150 درجه

عملیاتی

محیط

 دمای عملیاتی -20℃…+60℃ رطوبت: 85% (غیر متراکم)
دمای ذخیره سازی -40℃…+80℃
استانداردهای گواهینامه استانداردهای ایمنی EN61058-1، EN61058-1-2
استانداردهای EMC EN300440، EN301489-1، EN55015، EN61547، EN61000-3-2، EN61000-3-3، EN62479
محیطیمورد نیاز RoHS
گواهی TUV و FCC
دیگران مشخصات ترمینال ورودی/خروجی 0.5-0.75 میلی متر2
رتبه بندی IP IP20
کلاس حفاظت کلاس II
نصب و راه اندازی نصب داخلی
بعد، ابعاد، اندازه 72*36*24.5 میلی متر
بسته کیسه حباب + پارتیشن + جعبه بیرونی (K=A)
وزن خالص 38 گرم
طول عمر 5 سال گارانتی @Ta 230V فول بار

توجه داشته باشید

1. "N/A" به معنای در دسترس نیست.

2. ناحیه تشخیص بر حجم حرکت جسم و سرعت حرکت تأثیر می گذارد.منطقه تشخیص توسط یک فرد قد 165 سانتی متر آزمایش می شود و سرعت راه رفتن 0.5 متر بر ثانیه است.


3. عملکرد



عملکرد روشن/خاموش

سنسور حرکت مایکروویو سه گانه MC090S با نصب فوق العاده کوچک 0







4. ابعاد (میلی متر)


سنسور حرکت مایکروویو سه گانه MC090S با نصب فوق العاده کوچک 1

5. سیم کشی

سنسور حرکت مایکروویو سه گانه MC090S با نصب فوق العاده کوچک 2

* سنسور فقط برای اتصال یک بار طراحی شده است.اتصال بیش از یک بار ممکن است به سنسور آسیب برساند.





6. ساختار

سنسور حرکت مایکروویو سه گانه MC090S با نصب فوق العاده کوچک 3

7. الگوی تشعشع



سنسور حرکت مایکروویو سه گانه MC090S با نصب فوق العاده کوچک 4

*50٪، 75٪، 100٪ حساسیت تشخیص زمانی که در ارتفاع نصب 5.5 متر نصب می شود قابل اجرا است.حساسیت تنها 25 درصد قادر به تشخیص سیگنال حرکت نیست.







سنسور حرکت مایکروویو سه گانه MC090S با نصب فوق العاده کوچک 5

8.عملکرد تنظیمات شماره گیری

منطقه تشخیص

  1 2
Ⅰ بر بر 100%
Ⅱ بر - 75%
Ⅲ - بر 50%
Ⅳ - - 25%

زمان نگه دارید
  3 4 5
Ⅰ بر بر بر 5S
Ⅱ بر بر - 30S
Ⅲ بر - بر 1 دقیقه
V بر بر - 3 دقیقه
IV - بر بر 5 دقیقه
IIV - بر - 10 دقیقه
Ⅲ V - - بر 20 دقیقه
IX - - - 30 دقیقه



























حسگر نور روز

  6 7 8
Ⅰ بر بر بر 2 لوکس
Ⅱ بر بر - 10 لوکس
Ⅲ - بر - 25 لوکس
V بر - - 50 لوکس
IV - - - غیر فعال کردن








*وقتی روی غیرفعال کردن چرخ دنده تنظیم شود، سنسور تا زمانی که حرکت جسم تشخیص داده شود، بدون توجه به اینکه نور کافی است یا نه، چراغ را روشن می کند.


9. تابع لغو

سوئیچ سریع ON/OFF 3 بار در مدت 2 ثانیه برای لغو عملکرد سنسور.چراغ ها همیشه روشن خواهند شد.برای بازیابی عملکرد سنسور، خاموش و دوباره روشن کنید.

10. مقدار دهی اولیه

پس از روشن شدن، سنسور به طور خودکار نور را با روشنایی 100٪ روشن می کند.بعد از 10 ثانیه چراغ را خاموش می کند.در طول اولیه سازی، سنسور قادر به تشخیص حرکت نیست.

11. تنظیمات کارخانه

منطقه تشخیص: 100٪، زمان نگه داشتن: 5S، سنسور نور روز: غیرفعال

12. از احتیاط استفاده کنید

1. قبل از نصب یا تنظیم کلید شماره گیری، حتما منبع تغذیه را قطع کنید.

2. مایکروویو نمی تواند از فلز عبور کند، مطمئن شوید که فلزی در بالای سنسور وجود ندارد.

3. باید حداقل 3.5 میلی متر از فلز اطراف آنتن مایکروویو فاصله داشته باشد.قرار دادن آنتن و فلز در یک افقی مجاز نیست.



سنسور حرکت مایکروویو سه گانه MC090S با نصب فوق العاده کوچک 6



کاربرد

1. عملکرد خودکار روشن/خاموش:

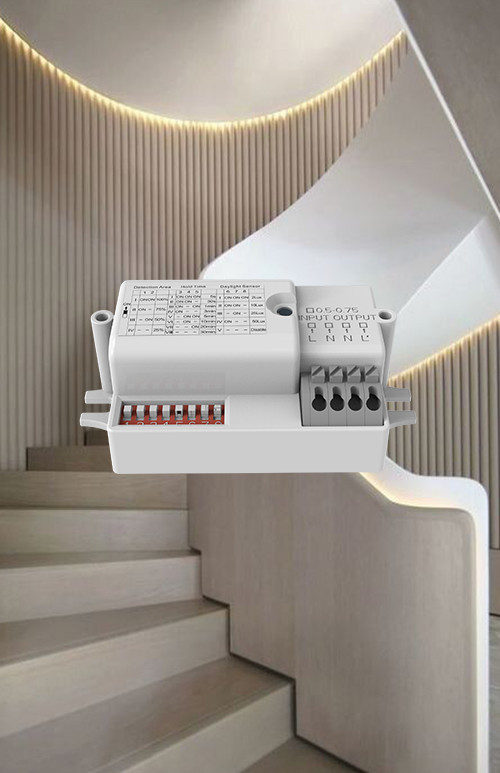

چراغ هنگام تشخیص حرکت روشن می شود و پس از خروج افراد در شب خاموش می شود.کاربردها: راهرو، راه پله.
آستانه نور روز روی "2lux,10lux,50lux,disable" تنظیم شده است.



با نور روز کافی، با نور روز ناکافی، پس از آخرین تشخیص و
حتی زمانی که حرکت تشخیص داده می شود، هنگامی که حرکت تشخیص داده می شود، نور روشن است.زمان نگهداری فعلی
نور خاموش می ماندسپری شده، نور خاموش است.

2. بدون عملکرد نور روز
آستانه نور روز روی «غیرفعال کردن» تنظیم شده است.
نور هنگام تشخیص حرکت روشن می شود، پس از خروج افراد، روشن شدن پس از زمان توقف خاموش می شود.
موارد استفاده: مکان های کم نور مانند پارکینگ زیرزمینی، زیرگذر.



هنگامی که حرکت تشخیص داده می شود، پس از خروج افراد از تشخیص پس از آخرین تشخیص و
سنسور منطقه را روشن می کند، نور 100٪ در زمان نگهداری فعلی باقی می ماند
نور تا 100 درصد روشناییروشنایی در زمان نگه داشتنسپری شده، نور خاموش است.
