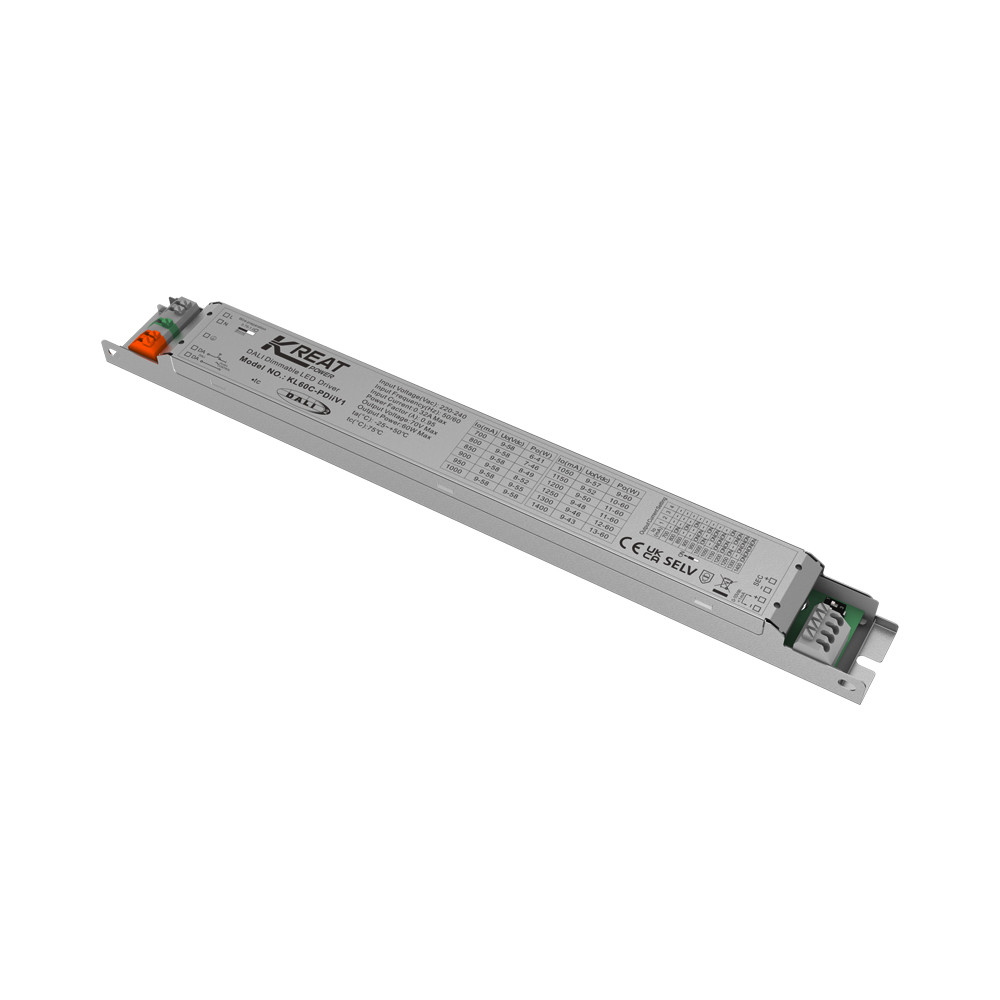

راننده کمر نور LED 60W با کمر نور DALI2
محل منبع | شينزين، چين |
---|---|
نام تجاری | KREATPOWER |
گواهی | CE, RoHS |
شماره مدل | KL60C-PDiiV1 |
مقدار حداقل تعداد سفارش | 100PCS |
قیمت | Negotiable |
جزئیات بسته بندی | دستورکار+کارتون+کارتون بیرونی ((K=A) |
زمان تحویل | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و |
شرایط پرداخت | T/T |
قابلیت ارائه | 20000 عدد در ماه |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xولتاژ کاری | 198-264Vac 50Hz /60Hz | ولتاژ ورودی نامی | 220-240Vac 50Hz /60Hz |
---|---|---|---|
پاور آماده به کار | ≤0.5W ((@230Vac در صورت خاموش شدن PUSH یا DALI) | حالت کار | جریان پایدار |
درجات حفاظتی | IP20 | اندازه بازشو | 284*30*20.5 میلی متر |
دمای کار | -25℃~50℃ رطوبت: 85% (غیر متراکم) | زندگی | 50000h @Ta بار کامل |
برجسته | راننده کمر نور LED با جریان ثابت,DALI2 راننده کمرنگ LED,راننده LED 60W DALI Dimmable,DALI2 Led dimming Driver,60W DALI Dimmable LED Driver |
راننده کمر نور LED 60W با کمر نور DALI2
[ميزات محصول]
- بدون فلک زدن برای کل محدوده کم رنگ
- قدرت حالت آماده کمتر از 0.5W
- کمر رنگی اصلی با دکمه فشار
- خفیف کردن ثانویه با خفیف کننده 1-10 ولت و پتانسیومتر
- رابط داخلی DALI DT6
- پشتیبانی از 10V PWM Dimming (3KHz-8KHz)
- حفاظت: مدار کوتاه / بیش از حد درجه حرارت / بیش از حد ولتاژ
- جریان تخفیف در دمای محیط بالا
- با تابع حافظه فشار نور کم
- 5 سال گارانتی
[پارامتر]
ورودی |
ولتاژ کار | 198-264Vac 50Hz /60Hz |
ولتاژ ورودی نامی | 220-240Vac 50Hz /60Hz | |
محدوده ولتاژ ورودی DC | 200-240Vdc | |
جریان ورودی | 0.23A مکس | |
جریان ورودی | <15A (بسیار طول پالس نیمه جریان100μs) @230Vac | |
فاکتور قدرت | ≥ 0.95 (@ 230Vac، 100% بار) | |
تحریف هارمونیک کل به طور معمول: ((@ 230Vac، 100٪ بار) |
50C-3 | |
13 درصد | ||
قدرت آمادگی | ≤0.5W (@230Vac در صورت خاموش شدن PUSH یا DALI) | |
کارایی حداکثر ((@ 230Vac، 100٪ بار) |
87 درصد |
|
روش سیم کشی | ترمینال فشار، قطر قطر سیم:0.5-1.5mm2 | |
تولید |
حالت کار | جریان ثابت |
نوع بار | LED | |
نیاز به ریپل (فلیکرینگ یا بدون لیکرینگ) |
مقدار فلکر: کمتر از 2٪ برای کل محدوده کمرنگ |
|
زمان شروع | <1s (@230Vac,) | |
ولتاژ خروجی بدون بار:DC Max. |
۷۰ ولت |
|
محدوده ولتاژ خروجی بار |
9-58 |
|
قدرت خروجی با بار کامل |
۶۰ وات |
|
جریان خروجی بار | جدول تنظیم شماره گیری پرسشنامه | |
جریان ثابت/ ولتاژ ثابت دقت |
دقت جریان ثابت ±5٪ |
|
روش سیم کشی | ترمینال فشار، قطر قطر سیم:0.5-1.5mm2 | |
روش کنترل |
ضلعی اصلی PUSH | نورپردازی اصلی PUSH (Max.lead length:20M) |
1-10 ولت ((0-10 ولت) خفیف شدن |
1-10V dimming ((Port current<1MA) بدون عملکرد خاموش کردن (حداقل طول سرب: 20 متری) |
|
محدوده کم نور |
ضلعی اصلی PUSH و DALI: 0%-100% 1-10V کمرنگ: 2-100% |
|
ضلعی اولیه PWM | 1-10V پورت PWM Dimming (3KHZ-8KHZ) | |
پتانسیومتر | بله، 100kΩ | |
کم رنگ کردن DALI | ضلعی DALI (حداقل طول سرب: 300M) | |
استثنا الزامات حفاظت |
خروجی بیش از دمای حفاظت |
بله، بدون عملکرد خود بهبود ((می توان پرسید) |
حفاظت از مدار کوتاه خروجی | بله، بدون عملکرد خود بهبود ((می توان پرسید) | |
محیط عملیاتی |
دمای کار / رطوبت | -25°C ~ 50°C رطوبت: 85٪ (غیر منجمد) |
دمای نگهداری/رطوبت | -40°C~80°C، رطوبت:10%~95% | |
حداکثر دمای مورد ((Tc) | 85°C | |
ایمنی و EMC |
استاندارد EMC | EN55015 EN61547 EN61000-3-2 |
استاندارد پروتکل DALI | IEC62386-102، IEC62386-207 DT6 | |
استاندارد ایمنی | EN61347-1 EN61347-2-13 | |
گواهینامه | CE RoHS | |
ولتاژ مقاومت | 3750Vac، 5mA، 60s (خروجی L N - خروجی SEC ) | |
سایر محصولات |
درجه حفاظت | IP20 |
نوع حفاظت | کلاس I | |
نوع نصب | تاسیسات مستقل | |
ابعاد نصب | 284*30*20.5 میلی متر | |
عملکرد حافظه ی سیاه شدن | بله، حافظه ی PUSH | |
همگام سازی کمرنگ کردن PUSH | حداکثر 20 واحد | |
الزامات بسته بندی | دستورکار+کارتون+کارتون بیرونی ((K=A) | |
وزن | ۲۲۵ گرم | |
زندگی | 50000h @Ta بار کامل | |
توجه: تمام پارامترها در ولتاژ ورودی 230Vac و محیط 25 درجه آزمایش می شوند، مگر اینکه مشخص شود. |
[ابعاد (واحد: میلی متر)]
[نمودار سیم کشی]
انگشت. A DALI کم نور
انگشت. ب فشار بده کم نور
شکل C 1-10V کمرنگ
[کاهش قیمت]
[Dمنحنی حرکت]
[تنظیم فعلی دنده]
KL60C-PDiiV1 تنظیم فعلی دنده |
1 | 2 | 3 | 4 |
700 ((9-58V) | - | - | - | - |
800 ((9-58V) | روشن | - | - | - |
850 ((9-58V) | - | روشن | - | - |
900 ((9-58V) | - | - | روشن | - |
950 ((9-58V) | روشن | روشن | - | - |
1000 ((9-58 ولت) | روشن | - | روشن | - |
1050 ((9-57V) | - | روشن | روشن | - |
1100 ((9-55 ولت) | - | روشن | - | روشن |
1150 ((9-52V) | روشن | روشن | روشن | - |
1200 ((9-50 ولت) | روشن | روشن | - | روشن |
1250 ((9-48V) | روشن | - | روشن | روشن |
1300 ((9-46V) | - | روشن | روشن | روشن |
1400 ((9-43V) | روشن | روشن | روشن | روشن |
[روشن/ خاموش و توصیف عملکرد ضخامت]
A. فشار کوتاه بر روی کلید PUSH (زمان فشار کوتاه 0.1S-1S) ، راننده LED روشن یا خاموش می شود.
ب. ضلعی: کلید PUSH (1S-8S) را فشار دهید و نگه دارید، راننده LED می تواند ضلعی، روشن شدن یا ضلعی را به دست آورد، محدوده ضلعی 2-100٪ است.
C. حافظه: PUSH dimming دارای عملکرد حافظه کم نور است.
D. همگام سازی خفیف: قدرت متصل به یک کلید PUSH می تواند با فشار و نگه داشتن کلید PUSH برای مدت طولانی تر از 15 ثانیه همگام شود
E. حالت کمرنگ DALI: منبع برق را به سیستم DALI متصل کنید و می تواند توسط میزبان DALI کمرنگ شود. محدوده کمرنگ 0-100٪ است.
[انتباه]
1) رشته LED باید قبل از روشن کردن قدرت ورودی به بار متصل شود، در غیر این صورت رشته LED ممکن است آسیب ببیند.
2) پس از خاموش کردن ورودی درایو LED، ولتاژ باقیمانده در خروجی وجود دارد که می تواند برای حدود 3 دقیقه حفظ شود.
