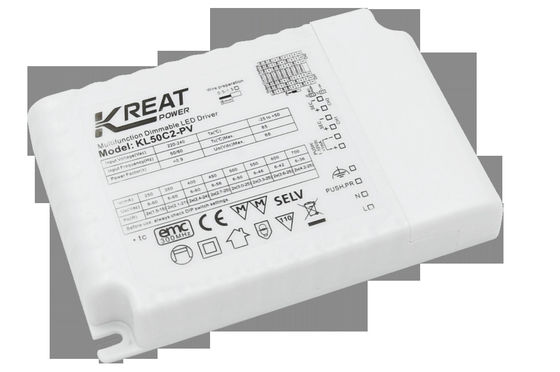

50W Dual Channel PUSH و 1-10V Dimming LED Driver برای نور پایین LED

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
نام تجاری KREATPOWER
گواهی CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
قیمت قابل مذاکره
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
گواهی CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
برجسته کردن

چراغ پایین LED راننده LED,راننده ال ای دی 50 وات,1-10 ولت راننده LED کمرنگ

,

50W Dimming LED Driver

,

1-10V dimming LED Driver
پیام بگذارید
توضیحات محصول

50W Dual Channel PUSH و 1-10V Dimming LED Driver برای نور پایین LED



[ویژگی محصول]

  • بدون فلک زدن برای کل محدوده کم رنگ
  • قدرت حالت آماده کمتر از 0.5W
  • کمر رنگی اصلی با دکمه فشار
  • خفیف کردن ثانویه با خفیف کننده 0-10 ولت
  • پشتیبانی از 10V PWM Dimming (3KHz-8KHz)
  • نور کم شدن پورت PUSH 0-10V
  • حفاظت: مدار کوتاه / بیش از حد درجه حرارت / بیش از حد ولتاژ
  • جریان تخفیف در دمای محیط بالا
  • با تابع حافظه فشار نور کم کنید
  • پورت کم نور با تابع راهرو فشار دهید
  • 5 سال گارانتی



[پارامتر]



ورودی ولتاژ کار 198-264VAC 50Hz /60Hz
ولتاژ ورودی نامی 220-240VAC 50Hz /60Hz
محدوده ولتاژ ورودی DC 200-240VDC
جریان ورودی 0.28A مکس
جریان ورودی <15A (نیمی جریان پالس عرض 100US) @ 230VAC
فاکتور قدرت ≥0.9 (@230VAC بار کامل)
تحریف هارمونیک کل معمولاً: 13% (@230Vac بار کامل)
قدرت آماده ≤0.5W
کارایی 89٪ حداکثر. @230VAC (حمل کامل)
روش سیم کشی ترمینال فشار، قطر قطر سیم:0.75-1.5 میلی متر2
تولید حالت کار جریان ثابت
نوع بار LED
الزامات ریپل (فلیکرینگ یا بدون فلیکرینگ) مقدار فلکر: کمتر از 2٪ برای کل محدوده کمرنگ
زمان شروع <0.5s (@230Vac; کمکی هیچ خروجی ندارد)
ولتاژ خروجی بدون بار 58VDC حداکثر
محدوده ولتاژ خروجی بار 9-52VDC
قدرت خروجی با بار کامل OUT1 + OUT2: حداکثر 50W
جریان خروجی بار 2*CC: 350mA؛ 500mA؛ 550mA؛ 700mA؛ 750mA؛ 900mA؛
جریان ثابت و ولتاژ دقیق دقت جریان ثابت ±5٪
روش سیم کشی ترمینال فشار، قطر قطر سیم:0.5 تا 1.5 میلی متر2
روش کنترل ضلعی اصلی PUSH نورپردازی اصلی PUSH (Max.lead length:100M)
1-10 ولت کمر 0-10V dimming ((حرکت پورت<1MA) (حداکثر طول لوله: 20M)
محدوده کم نور 3 تا 100 درصد
ضلعی PWM نوردهی PWM پورت 0-10V (3KHZ-8KHZ)
پتانسیومتر بله، 100kΩ
کمر زدن ثانویه PUSH بله، تنظیمات کارخانه رو عوض کنید
استثناPچرخشRمعادلات خروجی بیش از دمای
حفاظت		 بله، بدون عملکرد خود بازیابی ((می توان پرسید)
حفاظت از ولتاژ بیش از حد بله، بدون عملکرد خود-بازیافت
حفاظت از مدار کوتاه خروجی بله، تابع خود-بازیافت (ممکن است مورد بررسی قرار گیرد)

کار کردن

محیط زیست

 دمای کار / رطوبت -25°C ~ 50°C رطوبت: 85٪ (غیر منجمد)
دمای نگهداری/رطوبت -40°C~80°C، رطوبت:10%~95%
حداکثر دمای مورد ((Tc) 85°C

امنیت

و EMC

 استاندارد EMC EN55015 EN61547 EN61000-3-2
استاندارد ایمنی EN61347-1 EN61347-2-13
گواهینامه CE
ولتاژ مقاومت 3750Vac، 5mA، 60s ( ورودی L N - خروجی SEC )
سایر محصولات درجه حفاظت IP20
نوع حفاظت کلاس دوم
نوع نصب تاسیسات مستقل
ابعاد نصب ۱۲۳*۷۹*۲۴ میلی متر
عملکرد حافظه ی سیاه شدن بله، حافظه ی PUSH
همگام سازی کمرنگ کردن PUSH 30 واحد
الزامات بسته بندی جعبه سفید+ دستورالعمل کارتن بیرونی
وزن 220 گرم
زندگی 50000h @Ta بار کامل
توجه: تمام پارامترها در ولتاژ ورودی 230Vac و محیط 25 درجه آزمایش می شوند، مگر اینکه مشخص شود.



[ابعاد (واحد: میلی متر)]



50W Dual Channel PUSH و 1-10V Dimming LED Driver برای نور پایین LED 050W Dual Channel PUSH و 1-10V Dimming LED Driver برای نور پایین LED 1



[نمودار سیم کشی]



50W Dual Channel PUSH و 1-10V Dimming LED Driver برای نور پایین LED 2

شابلون.مینگیا Cعملکرد راهرو

50W Dual Channel PUSH و 1-10V Dimming LED Driver برای نور پایین LED 3

انگشت.B 0-10 ولتیا PUSH ثانویه



[تنظیم دنده فعلی]

جریان خارج 1 خارج 2
ولتاژ Po ((W) 1 2 3 ولتاژ Po ((W) 1 2 3
۳۵۰mA ۹۵۰ ولت 17.5 - - - ۹۵۰ ولت 17.5 - -
500mA ۹۵۰ ولت 25 روشن - - ۹۵۲ ولت 26 روشن - -
550mA ۹٫۴۵ ولت 25 - روشن - ۹۵۲ ولت 29 - روشن -
700mA ۹ ٫۳۶ ولت 25 روشن روشن - ۹۵۰ ولت 35 روشن روشن -
750mA 9 ′′33 ولت 25 - روشن روشن ۹٫۴۸ ولت 36 - روشن روشن
900mA ۹٫۲۸ ولت 25 روشن روشن روشن 9 ولت 40 ولت 36 روشن روشن روشن
توجه:قدرت کل دو خروجی نباید بیش از 50W باشد؛Po1+Po2≤50W



[کاهش]



50W Dual Channel PUSH و 1-10V Dimming LED Driver برای نور پایین LED 4

[منحنی ضخیم شدن]



50W Dual Channel PUSH و 1-10V Dimming LED Driver برای نور پایین LED 5

[روشن/ خاموش و توصیف عملکرد ضخامت]

A. سوئیچ های فشار کوتاه (< 1 s) ، راننده LED ON یا OFF. روشنایی به آخرین مقدار کمرنگ باز می گردد.

ب. کلید PUSH را فشار دهید و نگه دارید (1S ~ 8S) ، و راننده LED می تواند کمرنگ شود. پس از فشار مجدد آن، نور در جهت کمرنگ مخالف تغییر می کند.

ج. ضخامت فشار دارای حافظه خاموش و حافظه روشنایی است.

D. همگام سازی کمرنگ:

راننده LED می تواند با فشار 15 ثانیه ای به سطح 50٪ کمرنگ شدن همگام شود.

E. زمان محو شدن را تنظیم کنید: دکمه فشار را برای خاموش کردن چراغ ها فشار دهید ، سپس دکمه را طولانی فشار دهید و چراغ ها روشن و کم نور می شوند. زمان فشار طولانی برای زمان محو شدن ذخیره می شود.تابع زمان محو را خاموش کنید: به سرعت کلید PUSH را 5 بار در عرض 3 ثانیه فشار دهید؛ عملکرد زمان محو را روشن کنید: فشار طولانی PUSH 15S.

F. تابع راهرو: PUSH دارای سیگنال L بزرگتر از 60S است، وارد تابع راهرو، روشنایی 100٪، روشنایی 20٪، صبر کنید تا 60S، و سپس چراغ ها را خاموش کنید.کلید فشار کوتاه 5 بار برای خروج از عملکرد راهرو.

G. فشار دادن دکمه ها با چراغ های نشان دهنده مجاز نیست.

H. PUSH ثانویه: سوئیچ DIP 4 بسته است؛ 0-10V: سوئیچ قرمز 4 باز است.



[موضوعاتی که نیاز دارندA[موضوع]

رشته LED باید قبل از روشن کردن قدرت ورودی به بار متصل شود، در غیر این صورت رشته LED ممکن است آسیب ببیند.
