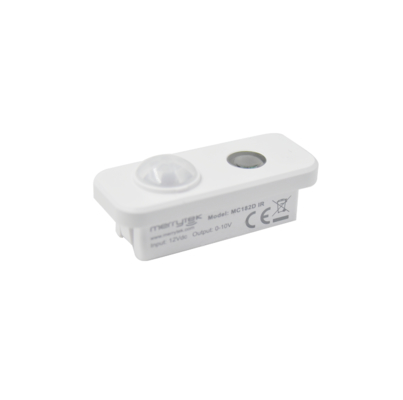

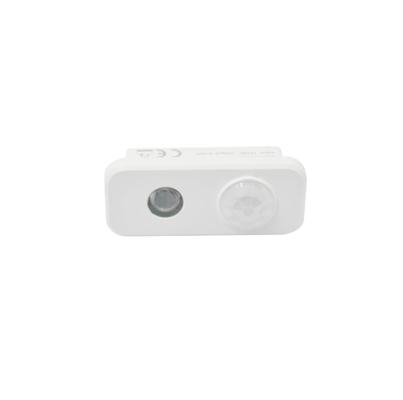

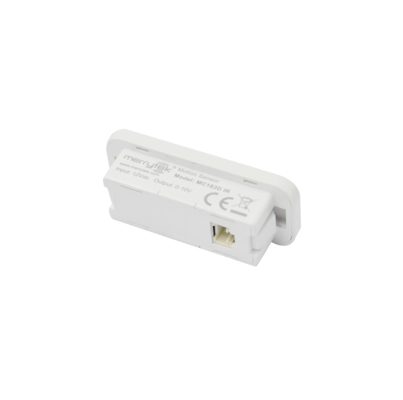

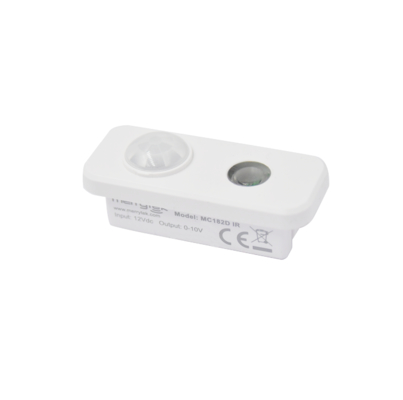

سنسور حرکت 12Vdc PIR برای نور صفحه با عملکرد کمر 0-10V
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ولتاژ بهره برداری | 12±1Vdc | جریان عملیاتی | 5 میلی آمپر 25 25 میلی آمپر |
|---|---|---|---|
| سیگنال خروجی | 0 -10VDC کمرنگ | ارتفاع نصب | 3 متر (حداکثر 4 متر) |
| دمای کار | -20℃~+55℃ | گواهینامه | CE |
| طول عمر | 3 سال ضمانت TA (سرپوشیده) |
توضیحات محصول
[خصوصیات محصول]
- رابط بین المللی استاندارد Zhaga BooK20 ((R44 X17;R60 X22)
- حداکثر ارتفاع نصب 4 متر، مناسب برای دفاتر باز، دفاتر فردی
- دتکتور حرکت PIR برای نور پانل، نور خطی.
- پارامترهای سنسور را می توان با کنترل از راه دور تنظیم کرد
- سنسور PIR نصب پایین
[پارامترها]
| ورودی | |||
| ولتاژ نامی | 12±1VDC | ||
| جریان کار | 25±5mA | ||
| ولتاژ ریپل | <100mVp-p | ||
| خروجی | |||
| سیگنال خروجی | سیگنال کم نور 0-10 ولت | ||
| حسیاپارامترها | |||
| حالت تشخیص | تشخیص PIR | ||
| زمان نگهداري | 30s/1min/3min/5min/10min/20min/30min ((MH17) | ||
| دوره آماده سازی | 0s/10s/1min/3min/5min/10min/30min/+∞ ((MH17) | ||
| سنسور نور روز | آستانه نور روز |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux ((غیرفعال)) ((MH17) (حالتی که نور محیط را منتشر می کند) |
|
| برداشت در روز |
100L/200L/300L/400L/500L/600L/ غیرفعال
|
||
|
اولویت نور روز
|
روشن | خاموش | |
| 5 لکس | 55-105Lux | ||
| 15 لکس | 65 تا 115 لوکس | ||
| 30 لوکس | 80 تا 130 لوکس | ||
| 50 لکس | 100 تا 150 لوکس | ||
| 100 لکس | 150-250 لوکس | ||
| 150 لکس | 200 تا 300 لکس | ||
| سطح کم نور | 10٪ ((1.4-1.6V) 20٪ ((1.9-2.1V) 30٪ ((2.9-3.1V) 50٪ (4.9-5.1V) | ||
| محدوده تشخیص (قطر) | 2.5m (در داخل، حساسیت 100٪، بدون نور مستقیم خورشید به سنسور؛ دمای:25 °C) | ||
| ارتفاع نصب | ۳ متر معمولی (حداکثر ۴ متر) ، ملاحظات ۱ و ۲ را ببینید. | ||
| محیط زیست | |||
| دمای کار (Ta) | -20°C-55°C | ||
| دمای ذخیره سازی | -40°C~+80°C رطوبت: ≤85% (غیر فشرده سازی) | ||
| استانداردهای صدور گواهینامه | |||
| گواهینامه | CE | ||
| الزامات زیست محیطی | مطابق با RoHS 2.0 ، نیازمندی های دسترسی | ||
| رتبه بندی IP | IP20 | ||
| اوهدر | |||
| سیم کشی | ترمینال PH2.0 سه پین | ||
| الزامات نصب | "جگا" کتاب 20 | ||
| الزامات بسته بندی | کارتن + کارتون ((K=A) | ||
| وزن خالص | 10±3g | ||
| طول عمر | 3 سال گارانتی @Ta (در داخل) | ||
|
|||
[وصف وظيفه]
| عملکرد ON-OFF | زمان آماده سازی باید به 0s تنظیم شود. |
| خفیف شدن دو مرحله ای | زمان آماده سازی باید به ∞+∞ ∞ تنظیم شود. |
| کمر زدن سه مرحله ای | زمان آماده سازی باید به 10s/1min/3min/5min/10min/30min تنظیم شود |
| اولویت نور روز | N/A |
| برداشت در روز | تنظیم از راه دور حالت DH + سنسور نور روز 5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux |
[اطلاعات محصول]
- ابعاد (واحد: میلی متر)
- عملکرد
- سیم کشی
[برنامه نصب]
لوازم
[مجموعه ي شناسایی]
[ريوموت]
[توليد]
بعد از روشن کردن برق، سنسور 45-60 درجه گرم ميشه و شروع به کار ميکنه
[تنظیم پیش فرض]
حساسیت: 100٪ زمان نگه داری: 5s سنسور نور روز: غیرفعال
[اطلاعات درخواست]
- سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفا قبل از نصب، سیم کشی و تغییر پارامترها برق را خاموش کنید.
- حسگر PIR نمی تواند به مواد نفوذ کند، لطفاً اطمینان حاصل کنید که هیچ مانعی بین حسگر و افراد یا اشیاء در حال حرکت وجود ندارد
- حسگر ممکن است سخت برای تشخیص مردم اگر پوشیدن لباس ضخیم در زمستان سرد.
- سیگنال های حرارتی به عنوان سیگنال های متحرک برای فعال کردن سنسور در نظر گرفته می شوند.
- حسگر فقط براي استفاده در داخل خانه است نور خورشيد در خارج از خانه مي تواند بر تشخیص حسگر اثر بگذارد
- به دلیل بهبود مداوم، محتویات این دستورالعمل می تواند بدون اطلاع قبلی تغییر کند.
- عملکرد کم نور ممکن است در هنگام کار با درایورهای مختلف 0-10 ولت متفاوت باشد.
- آستانه نور روز در یک محیط آفتابی بدون سایه و بازتاب گسترده نور محیط اندازه گیری می شود. سطح لوکس محیط می تواند در محیط های مختلف، آب و هوا، آب و هوا متفاوت باشد.زمان روز و فصل.
- فاصله تشخیص با ارتفاع افراد، ارتفاع نصب، زاویه نصب، دمای محیط کار و غیره مرتبط است.هنگامی که دمای محیط به محدوده دمای بدن انسان نزدیک می شود (36°C~37°C/96.8 ~ 98.6 ° F) ، تشخیص حرکت PIR به طور قابل توجهی ضعیف می شود یا پاسخ نمی دهد. هنگامی که دمای محیط یا دمای سینی LED بالاتر از 55 ° C/131 ° F باشد، ممکن است یک پرتاب نادرست رخ دهد.لطفا سعی کنید حساسیت تشخیص را کاهش دهید تا بهبود یابد.. در صورت عدم فعال شدن غلط ، سنسور PIR نباید برای استفاده در فضا مناسب باشد.
- منطقه تشخیص داده شده مقدار معمولی است که با تست کننده های 165 سانتی متر در محیط باز داخلی اندازه گیری شده است.
- این محصول باید با ولتاژ پایدار استفاده شوددی سی قدرت عرضهکه ولتاژ ورودی آن ثابت است و فاکتور امواج آن کم است ((فاکتور امواج کمتر از 100mV است؛ جریان بار بیشتر از 25mA است).
- هنگام نصب در محیط جدید، لطفا نصب و تست حداقل 5pcs محصول در ابتدا قبل از نصب انبوه.
-
PIR یک سنسور مادون قرمز پیرو الکتریکی است که تغییرات اشعه مادون قرمز را تشخیص می دهد. لطفا در طول استفاده واقعی به موارد زیر توجه کنید، مانند: تشخیص منابع گرما غیر از بدن انسان،دمای منبع حرارت تغییر نمی کند یا منبع حرارت حرکت نمی کند.، و سایر عوامل محیطی مرتبط و نقض اصول استفاده از PIR
-
در هنگام تشخیص منابع حرارتی غیر از بدن انسان به دلیل پدیده های زیر، PIR ممکن است به اشتباه فعال شود.
1وقتی حیوانات کوچک وارد محدوده ی تشخیص می شوند
2. هنگامی که اشعه های مادون قرمز دور از نور خورشید، چراغ های جلو خودرو، لامپ های روشن کننده و غیره به طور مستقیم در معرض سنسور قرار می گیرند
3هنگامی که دمای محدوده تشخیص به دلیل هوای گرم، هوای سرد از تجهیزات گلخانه ای سرد، بخار آب از مرطوب کننده ها و غیره تغییر می کند.
- در هنگام شناسایی منابع گرما به دلیل پدیده های زیر، PIR ممکن است فعال نشود
1وقتی مواد مانند شیشه و آکریلیک وجود داشته باشند که انتقال اشعه های مادون قرمز دور بین سنسور و شیء تشخیص را مسدود می کنند.
2. منبع گرما در محدوده تشخیص به سختی حرکت می کند یا با سرعت بالا حرکت می کند.
