تماس با شخص :
June Zhao
?
| محل منبع | شنژن ، چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE |
| شماره مدل | MC203D IR 1/ MC203D IR |
| مقدار حداقل تعداد سفارش | 100 قطعه |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | تخته چوبی + کارتن (K=A) |
| زمان تحویل | 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت |
| شرایط پرداخت | t/t |
| قابلیت ارائه | 10000 قطعه در ماه |
جزئیات محصول
| ولتاژ نامی | 12 ± 1VDC | جریان کار | <15 میلی آمپر |
|---|---|---|---|
| سیگنال خروجی | 5 ولت PWM DIMMING/ 0-10 ولت کمرنگ | ارتفاع نصب | 3M معمولی (حداکثر 4.5 متر) |
| دمای عملیاتی | -20 ℃ -55 | گواهی | CE |
| طول عمر | 5 سال ضمانت TA (داخلی) | حالت تشخیص | تشخیص PIR |
| برجسته کردن | 12Vdc dimmable PIR motion sensor,Zhaga Book20 PIR sensor,parking garage motion sensor |
||
توضیحات محصول

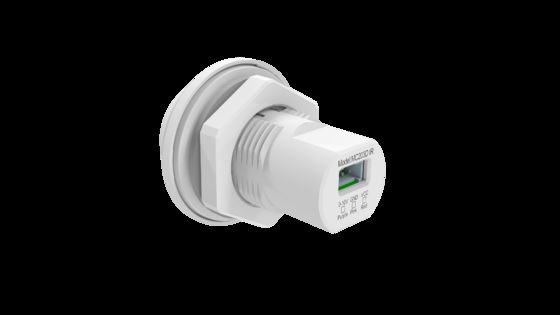

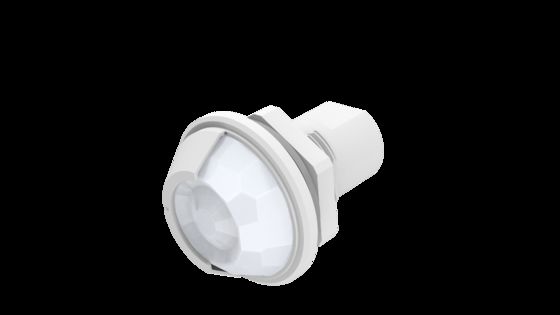

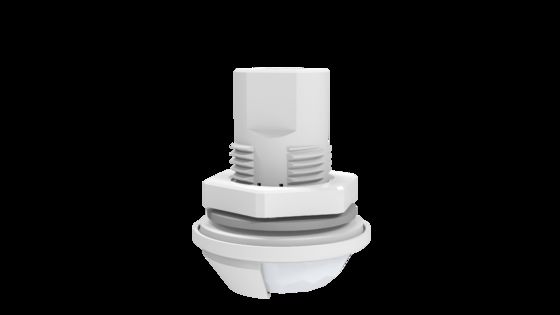

سنسور تشخیص حرکت PIR قابل تنظیم با ولتاژ 12 ولت DC برای نور سه‌گانه، رابط Zhaga Book20، مناسب برای پارکینگ
ویژگی‌های محصول
- رابط Zhaga20
- حداکثر ارتفاع نصب 4.5 متر، مناسب برای پارکینگ
- سنسور تشخیص حرکت PIR برای نور سه‌گانه
- طراحی IP65
- پارامترهای سنسور قابل تنظیم با ریموت
پارامترهای فنی
ورودی
| ولتاژ نامی | 12±1VDC |
| جریان کاری | <15mA |
| ولتاژ ریپل | <100mVp-p |
خروجی
| سیگنال خروجی | MC203D IR 1 | MC203D IR |
| سیگنال تنظیم نور PWM 5 ولت | سیگنال تنظیم نور 0-10 ولت |
پارامترهای سنسور
| حالت تشخیص | تشخیص PIR |
| محدوده تشخیص | 100% /75%/50%/25% |
| زمان نگهداری | 5 ثانیه / 30 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 20 دقیقه / 30 دقیقه |
| دوره آماده به کار | 0 ثانیه / 10 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 30 دقیقه / +∞ |
| سنسور نور روز |
آستانه نور روز: 5 لوکس / 15 لوکس / 30 لوکس / 50 لوکس / 100 لوکس / 150 لوکس / 999 لوکس (غیرفعال) (وضعیت انتشار محیطی)
اولویت نور روز: روشن | خاموش
5 لوکس: 55-105 لوکس
15 لوکس: 65-115 لوکس
30 لوکس: 80-130 لوکس
50 لوکس: 100-150 لوکس
100 لوکس: 150-250 لوکس
150 لوکس: 200-300 لوکس
|
| سطح تنظیم نور | 10% (1.4-1.6 ولت) 20% (1.9-2.1 ولت) 30% (2.9-3.1 ولت) 50% (4.9-5.1 ولت) |
| محدوده تشخیص (شعاع) | 2-4 متر (داخلی، حساسیت 100%، بدون نور مستقیم خورشید به سنسور؛ دما 25 درجه سانتیگراد) |
| ارتفاع نصب | معمولاً 3 متر (حداکثر 4.5 متر) |
محیط
| دمای کار (Ta) | -20 درجه سانتیگراد تا 55 درجه سانتیگراد |
| دمای ذخیره‌سازی | -40 درجه سانتیگراد تا +80 درجه سانتیگراد رطوبت: ≤85% (بدون میعان) |
استانداردهای گواهینامه
| تایید شده | CE |
| الزامات زیست محیطی | مطابق با الزامات RoHS 2.0، Reach |
| رتبه IP | IP65 |
مشخصات دیگر
| سیم‌کشی | سیم 3 پین 378±8 میلی‌متر |
| الزامات نصب | نصب در مرکز یا کنار نورگیر |
| الزامات بسته‌بندی | کارتن مقوایی + کارتن (K=A) |
| وزن خالص | 10±3 گرم |
| طول عمر | 5 سال گارانتی در دمای محیط (داخلی) |
هنگامی که دمای محیط به محدوده دمای بدن انسان (36 درجه سانتیگراد ~ 37 درجه سانتیگراد / 96.8 ~ 98.6 درجه فارنهایت) نزدیک می‌شود، تشخیص حرکت PIR به طور قابل توجهی ضعیف یا غیرپاسخگو خواهد شد.
هنگامی که دمای محیط یا دمای سینی LED بالاتر از 55 درجه سانتیگراد / 131 درجه فارنهایت باشد، ممکن است فعال‌سازی کاذب رخ دهد، لطفاً برای بهبود، حساسیت تشخیص را کاهش دهید. اگر فعال‌سازی کاذب ادامه یافت، سنسور PIR نباید برای استفاده در این فضا مناسب باشد.
شرح عملکرد
| عملکرد روشن-خاموش | دوره آماده به کار روی "0 ثانیه" تنظیم شده است |
| تنظیم نور 2 مرحله‌ای | دوره آماده به کار روی "+∞" تنظیم شده است |
| تنظیم نور 3 مرحله‌ای | دوره آماده به کار روی "10 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 30 دقیقه" تنظیم شده است |
| اولویت نور روز | با فشار دادن حالت DH و تنظیم سنسور نور روز روی "5 لوکس / 15 لوکس / 30 لوکس / 50 لوکس / 100 لوکس / 150 لوکس" |
| برداشت نور روز | N/A |
اطلاعات محصول
- ابعاد (واحد: میلی‌متر)

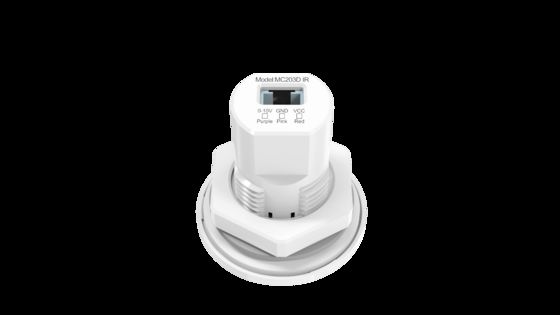

- سیم‌کشی
محدوده تشخیص
کنترل از راه دور
راه‌اندازی
پس از روشن کردن برق، سنسور به مدت 45-60 ثانیه گرم می‌شود و سپس شروع به کار می‌کند.
تنظیمات پیش‌فرض
حساسیت: 100%، زمان نگهداری: 5 ثانیه، سنسور نور روز: غیرفعال، دوره آماده به کار: 0 ثانیه، سطح تنظیم نور آماده به کار: 10%
نکات کاربردی
- سنسور باید توسط یک برقکار حرفه‌ای نصب شود. لطفاً قبل از نصب، سیم‌کشی و تغییر پارامترها، برق را قطع کنید.
- سنسور PIR نمی‌تواند از هیچ ماده‌ای عبور کند، لطفاً مطمئن شوید که مانعی بین سنسور و افراد/اشیاء در حال حرکت وجود ندارد.
- تشخیص افراد توسط سنسور ممکن است دشوار باشد اگر در زمستان سرد لباس‌های ضخیم پوشیده باشند.
- سیگنال‌های حرارتی به عنوان سیگنال‌های حرکتی در نظر گرفته می‌شوند تا سنسور را فعال کنند. از روبرو کردن سنسور با تهویه مطبوع یا سایر منابع گرمایشی خودداری کنید.
- سنسور فقط برای استفاده داخلی است. نور خورشید در فضای باز می‌تواند بر تشخیص سنسور تأثیر بگذارد.
- به دلیل بهبود مستمر، محتوای این دستورالعمل ممکن است بدون اطلاع قبلی تغییر کند.
- عملکرد تنظیم نور ممکن است هنگام کار با درایورهای 0-10 ولت مختلف متفاوت باشد.
- آستانه نور روز در محیطی آفتابی بدون سایه و بازتاب نور محیطی اندازه‌گیری می‌شود. سطح لوکس محیطی ممکن است در محیط‌های مختلف، آب و هوا، اقلیم، زمان روز و فصل متفاوت باشد.
- فاصله تشخیص به ارتفاع افراد، ارتفاع نصب، زاویه نصب، دمای محیط کار و غیره مربوط است.
این محصول باید با منبع تغذیه DC با ولتاژ پایدار که ولتاژ ورودی آن پایدار و ضریب ریپل آن کم است (ضریب ریپل کمتر از 100 میلی‌ولت؛ جریان بار بیشتر از 25 میلی‌آمپر) استفاده شود.
هنگام نصب در محیط جدید، لطفاً قبل از نصب انبوه، حداقل 5 محصول را نصب و تست کنید.
نکات مهم سنسور PIR
PIR یک سنسور مادون قرمز پیروالکتریک است که تغییرات در پرتوهای مادون قرمز را تشخیص می‌دهد. لطفاً در استفاده واقعی به موارد زیر توجه کنید:
- تشخیص منابع حرارتی غیر از بدن انسان
- دمای منبع حرارتی تغییر نمی‌کند یا منبع حرارتی حرکت نمی‌کند
- سایر عوامل محیطی مرتبط و نقض اصل کاربرد PIR تأثیر می‌گذارند
سناریوهای احتمالی فعال‌سازی کاذب
- هنگامی که حیوانات کوچک وارد محدوده تشخیص می‌شوند
- هنگامی که پرتوهای مادون قرمز دور از نور خورشید، چراغ‌های جلوی خودرو، لامپ‌های رشته‌ای و غیره مستقیماً به سنسور برخورد می‌کنند
- هنگامی که دما در محدوده تشخیص به دلیل هوای گرم، هوای سرد از تجهیزات گلخانه سرد، بخار آب از رطوبت‌سازها و غیره به شدت تغییر می‌کند.
سناریوهای احتمالی عدم فعال‌سازی
- هنگامی که موادی مانند شیشه و اکریلیک وجود دارند که انتقال پرتوهای مادون قرمز را بین سنسور و جسم تشخیص‌دهنده مسدود می‌کنند.
- منبع حرارتی در محدوده تشخیص به سختی حرکت می‌کند یا با سرعت بالا حرکت می‌کند.
