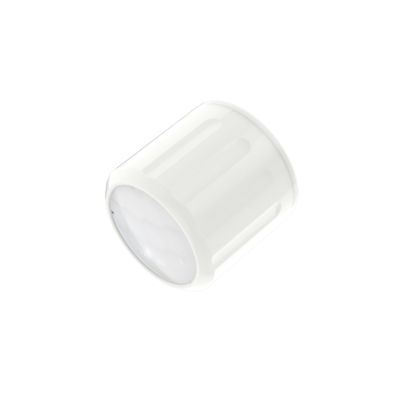

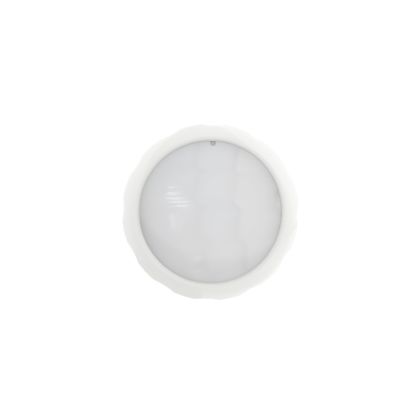

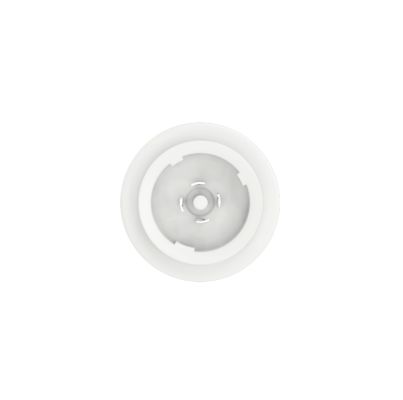

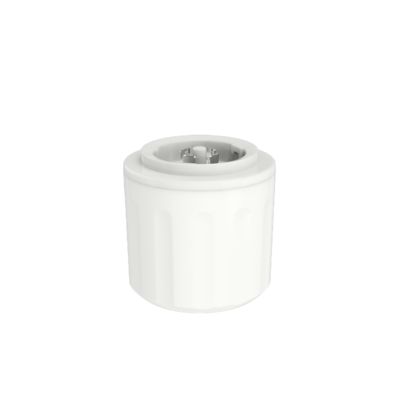

سنسور حرکت Zhaga Book18 DALI برای ارتفاع بالا، درجه حفاظت IP65، حداکثر ارتفاع نصب 12 متر MDA079D IR Z

[ویژگی‌های محصول]


• دارای گواهینامه DALI-2 و D4i؛ کارکرد بی‌نقص با درایورهای D4i
• نوع نمونه سنسور حرکت 3 (303)؛ نوع نمونه سنسور نور 4 (304)
• حداکثر ارتفاع نصب داخلی 12 متر، تشخیص حرکت PIR
• تمام پارامترهای سنسور را می‌توان با تنظیم کنترلر مرکزی DALI تنظیم کرد
• سوکت Zhaga book 18، اتصال و پخش IP65


[پارامترها]


[شرح عملکرد]


[اطلاعات محصول]


• ابعادعملکرد

نصب

• محدوده تشخیص

پس از روشن کردن برق، سنسور به مدت 45-60 ثانیه گرم می‌شود و سپس شروع به کار می‌کند. در طول راه‌اندازی، سنسور قادر به تشخیص حرکت نیست.
پس از روشن کردن برق، سنسور به مدت 45-60 ثانیه گرم می‌شود و سپس شروع به کار می‌کند. در طول راه‌اندازی، سنسور قادر به تشخیص حرکت نیست.

[


تنظیمات پیش‌فرض


]حساسیت: 100%، زمان نگهداری: 10 ثانیه، سنسور نور روز: غیرفعال، دوره آماده به کار: 0 ثانیه، سطح دیمینگ آماده به کار: 10%[اطلاعیه کاربرد]

سنسور باید توسط یک برقکار حرفه‌ای نصب شود. لطفاً قبل از نصب، سیم‌کشی و تغییر پارامترها، برق را قطع کنید.

سنسور PIR نمی‌تواند از هیچ ماده‌ای عبور کند، لطفاً مطمئن شوید که مانعی بین سنسور و افراد/اشیاء در حال حرکت وجود ندارد.

• تشخیص افراد توسط سنسور ممکن است دشوار باشد اگر لباس‌های ضخیم در زمستان سرد پوشیده باشند.
• سیگنال‌های حرارتی به عنوان سیگنال‌های حرکتی برای تحریک سنسور در نظر گرفته می‌شوند. از روبرو کردن سنسور با تهویه مطبوع یا سایر منابع گرمایشی خودداری کنید.
• سنسور فقط برای استفاده داخلی است. نور خورشید در فضای باز می‌تواند بر تشخیص سنسور تأثیر بگذارد.
• به دلیل بهبود مستمر، محتویات این دستورالعمل ممکن است بدون اطلاع قبلی تغییر کند.
• عملکرد دیمینگ ممکن است هنگام کار با درایورهای مختلف 0-10 ولت متفاوت باشد.
• آستانه نور روز در یک محیط آفتابی بدون سایه و بازتاب نور محیطی پراکنده اندازه‌گیری می‌شود. سطح لوکس محیط ممکن است در محیط‌های مختلف، آب و هوا، اقلیم، زمان روز و فصل متفاوت باشد.
• فاصله تشخیص به ارتفاع افراد، ارتفاع نصب، زاویه نصب، دمای محیط کاری و غیره مربوط است. هنگامی که دمای محیط به محدوده دمای بدن انسان (36 درجه سانتیگراد تا 37 درجه سانتیگراد / 96.8 تا 98.6 درجه فارنهایت) نزدیک می‌شود، تشخیص حرکت PIR به طور قابل توجهی ضعیف یا غیرپاسخگو خواهد شد. هنگامی که دمای محیط یا دمای سینی LED بالاتر از 55 درجه سانتیگراد / 131 درجه فارنهایت باشد، ممکن است تحریک کاذب رخ دهد، لطفاً برای بهبود، حساسیت تشخیص را کاهش دهید. اگر تحریک کاذب ادامه یافت، سنسور PIR نباید برای استفاده در فضا مناسب باشد.
• ناحیه تشخیص داده شده یک مقدار معمول است که توسط تست‌کنندگان با ارتفاع 165 سانتی‌متر در یک محیط باز داخلی اندازه‌گیری شده است.
• این محصول باید با منبع تغذیه DC تثبیت شده ولتاژ که ولتاژ ورودی آن پایدار و ضریب ریپل آن کم است (ضریب ریپل کمتر از 100 میلی ولت؛ جریان بار بیشتر از 25 میلی آمپر) استفاده شود.
• هنگام نصب در محیط جدید، لطفاً ابتدا حداقل 5 محصول را نصب و آزمایش کنید و سپس نصب انبوه را انجام دهید.
• PIR یک سنسور مادون قرمز پیروالکتریک است که تغییرات در پرتوهای مادون قرمز را تشخیص می‌دهد. لطفاً در استفاده واقعی به موارد زیر توجه کنید، مانند: تشخیص منابع حرارتی غیر از بدن انسان، عدم تغییر دمای منبع حرارتی یا عدم حرکت منبع حرارتی، و سایر عوامل محیطی مرتبط و نقض اصل کاربرد PIR تأثیر می‌گذارد.هنگام تشخیص منابع حرارتی غیر از بدن انسان به دلیل پدیده‌های زیر، PIR ممکن است به اشتباه تحریک شود. 1. هنگامی که حیوانات کوچک وارد محدوده تشخیص می‌شوند 2.هنگامی که پرتوهای مادون قرمز دور از نور خورشید، چراغ‌های جلوی خودرو، لامپ‌های رشته‌ای و غیره مستقیماً به سنسور برخورد می‌کنند3.هنگامی که دما در محدوده تشخیص به دلیل هوای گرم، هوای سرد از تجهیزات گلخانه سرد، بخار آب از رطوبت‌سازها و غیره به شدت تغییر می‌کند.
• هنگام تشخیص منابع حرارتی به دلیل پدیده‌های زیر، PIR ممکن است تحریک نشود
• 1.هنگامی که موادی مانند شیشه و اکریلیک وجود دارند که مانع انتقال پرتوهای مادون قرمز دور بین سنسور و جسم تشخیص می‌شوند.
• 2.منبع حرارتی در محدوده تشخیص به سختی حرکت می‌کند یا با سرعت بالا حرکت می‌کند.
