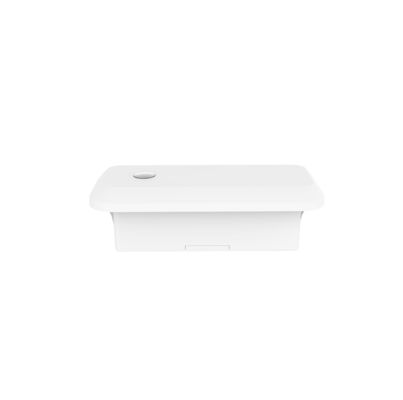

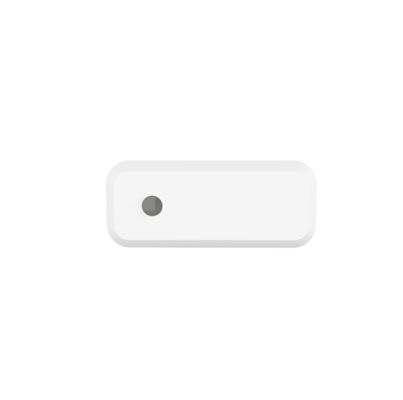

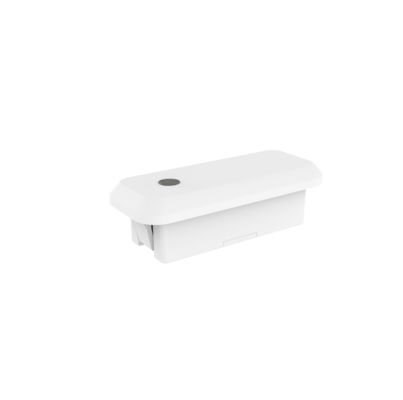

سنسور دیمر 12 ولت DC با قابلیت برداشت نور روز برای پنل نور و نور خطی MC182D 99

ولتاژ نامی

12±1 ولت DC

جریان کاری

45±5 میلی آمپر

ولتاژ ریپل

<100 میلی ولت پیک به پیک

خروجی

سیگنال خروجی

0

تنظیم "+∞"/گواهینامهسنسور

پارامترها24 گیگاهرتز ~ 24.25 گیگاهرتز، باند ISM

توان ارسالی

حداکثر 6dBmمحدوده تشخیص25% / 50% / 75% / 100% (تنظیم با کنترل از راه دور)

زمان نگهداری

5 ثانیه / 30 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 20 دقیقه / 30 دقیقه (تنظیم با کنترل از راه دور)

دوره آماده به کار

0 ثانیه / 10 ثانیه / 1 دقیقه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 30 دقیقه / +∞ (تنظیم با کنترل از راه دور)100 لوکس / 200 لوکس / 300 لوکس / 400 لوکس / 500 لوکس / 600 لوکس / غیرفعال (ورود به حالت برداشت نور روز: مراجعه به دفترچه راهنمای کنترل از راه دور)10% / 20% / 30% / 50% (تنظیم با کنترل از راه دور)5 لوکس / 15 لوکس / 30 لوکس / 50 لوکس / 100 لوکس / 150 لوکس / غیرفعال (تنظیم با کنترل از راه دور) (انتشار نور محیط)نور روز معمولی:5 لوکس / 15 لوکس / 30 لوکس / 50 لوکس / 100 لوکس / 150 لوکس / غیرفعال (تنظیم با کنترل از راه دور) (انتشار نور محیط)برداشت نور روز100 لوکس / 200 لوکس / 300 لوکس / 400 لوکس / 500 لوکس / 600 لوکس / غیرفعال (ورود به حالت برداشت نور روز: مراجعه به دفترچه راهنمای کنترل از راه دور)محدوده تشخیص (شعاع)

نصب سقفی با ارتفاع 3 متر

حرکت و حرکت جزئی: r≥2.5 متر

حساسیت 100%، فضای باز داخلی 60 متر مربع3 متر (حداکثر 4 متر)الزامات زیست محیطی

دمای کاری (Ta)

-20 درجه سانتیگراد تا 50 درجه سانتیگرادگواهینامه-40 درجه سانتیگراد تا +80 درجه سانتیگراد رطوبت: ≤85% (بدون میعان)گواهینامهاستانداردهاگواهینامهCEالزامات زیست محیطی

مطابق با الزامات RoHS 2.0، Reach

درجه حفاظت IP

IP20

کلاس حفاظتکلاس II

سایر

سیم کشی

ترمینال PH2.0 3 پین

الزامات نصب

نصب خارجی Zhaga Book20

الزامات بسته بندی

مقوا + کارتن (K=A)وزن خالص9.5±3 گرمطول عمر

5 سال گارانتی @Ta

[شرح عملکرد]

عملکرد روشن/خاموش

دوره آماده به کارتنظیم "10s / 1min / 3min / 5min / 10min / 30min"اولویت نور روز 2 مرحله کم نور

دوره آماده به کارتنظیم "+∞"3 مرحله کم نور

دوره آماده به کارتنظیم "10s / 1min / 3min / 5min / 10min / 30min"اولویت نور روز

N/A

برداشت نور روزتنظیم از راه دور حالت DH + سنسور نور روز "5Lux=100Lux / 15Lux=200Lux / 30Lux=300Lux / 50Lux=400Lux / 100Lux=500Lux / 150Lux=600Lux"سیگنال حرکت بزرگ فعال

سیگنال حرکت جزئی حفظ می‌شود

حضور انسان:

بدن انسان را در ناحیه تشخیص برای ایجاد سیگنال حرکت بزرگ (راه رفتن) تشخیص می‌دهد و سطح بالا را خروجی می‌دهد (مانند کنترل روشن و خاموش شدن چراغ‌ها)، و سپس سیگنال‌های حرکت جزئی (خم شدن به جلو، عقب، تکان دادن اندام، تکان دادن سر، تایپ کردن، بازی با تلفن همراه و سایر حرکات جزئی) را تشخیص می‌دهد. همچنین علائم حیاتی تنفس انسان ناشی از انبساط و انقباض قفسه سینه و غیره را تشخیص می‌دهد تا سطح بالا را حفظ کند (مانند روشن ماندن چراغ‌ها).

عدم حضور انسان: هیچ سیگنالی در ناحیه تشخیص داده نمی‌شود و سطح پایین خروجی می‌دهد (چراغ خاموش می‌شود).

[نمودار]

ابعاد (واحد: میلی متر)عملکرد

سیم کشی

[دستورالعمل نصب]

[محدوده تشخیص]

پس از روشن شدن، سنسور به طور خودکار چراغ را با روشنایی 100% روشن می‌کند و به مدت 10 ثانیه خود را بررسی می‌کند. در طول راه‌اندازی، سنسور قادر به تشخیص حرکت نیست. پس از راه‌اندازی وارد حالت حسگری می‌شود و در طول آن، لامپ با روشنایی 100% باقی می‌ماند.

[تنظیمات پیش فرض]

حساسیت: 100% زمان نگهداری: 5 ثانیه سنسور نور روز: غیرفعال دوره آماده به کار: 0 ثانیه سطح کم نور آماده به کار: 20%

[اطلاعیه کاربرد]

سنسور باید توسط یک برقکار حرفه‌ای نصب شود. لطفاً قبل از نصب، سیم‌کشی و تغییر پیکربندی، برق را قطع کنید.

محصول قابلیت نفوذ خوبی در پلاستیک، چوب و غیره دارد، اما آنتن ماژول مایکروویو نباید در جلو یا نزدیک آن دارای لوازم جانبی فلزی یا پوسته فلزی، پوسته شیشه‌ای و غیره باشد، در غیر این صورت بر ارسال و دریافت آنتن تأثیر می‌گذارد.

فاصله حسگری تحت تأثیر ارتفاع نصب، اندازه جسم مورد تشخیص، سرعت حرکت، تأثیر محیط نصب قرار می‌گیرد و فاصله حسگری در جهات مختلف درجه‌ای از تغییرپذیری خواهد داشت.

آستانه نور روز در محیط آفتابی، بدون سایه و شرایط بازتاب پراکنده نور محیط است. در دوره‌های زمانی، آب و هوا و محیط‌های مختلف، مقدار نور روز تشخیص داده شده توسط سنسور نور ممکن است متفاوت باشد.

فاصله نصب محصول بیش از 1.5 متر توصیه می‌شود؛ فاصله نصب بین محصول و روتر باید بیش از 1.5 متر باشد تا از تداخل در عملکرد عادی سنسور مایکروویو جلوگیری شود.
