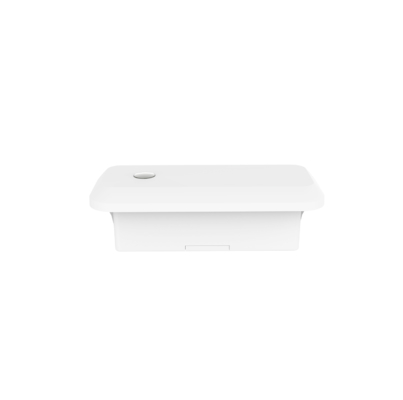

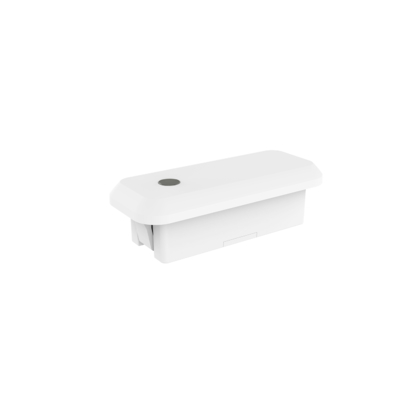

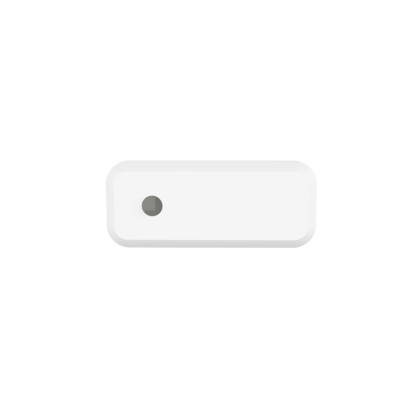

سنسور 12Vdc مایکروویو با عملکرد جمع آوری نور روز برای نور پانل و نور خطی
| Place of Origin | Shenzhen, China |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE |
| Model Number | MC182D 99 |
| Minimum Order Quantity | 100PCS |
| قیمت | قابل مذاکره |
| Packaging Details | Clapboard + Carton (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Operating Voltage | 12±1VDC | Operating current | 45±5mA |
|---|---|---|---|
| Output signal | 0-10VDC/PWM dimming signal | Mounting Height | 3m (4m Max ) |
| Operating Temperature | -20℃-50℃ | Certificate | CE |
| Lifetime | 5 years warranty @Ta |
توضیحات محصول
[خصوصیات محصول]
- ساخته شده-در حال نصب سنسور حضور
- استفاده از تکنولوژی آنتن مایکروویو ثبت شده 24GHz، پشتیبانی از ارتفاع نصب 4m حداکثر
- با تکنولوژی RF آلمانی، 5 سال گارانتی محصول
- عملکرد سنسور حرکت، حرکت کوچک و نور روز
- قابل استفاده برای حمام، اتاق نشیمن، آشپزخانه و سایر محیط هایی که نیاز به حرکت و تشخیص حرکات جزئی دارند
- کنترل از راه دور برای تنظیم پارامتر در دسترس است
[پارامترها]
|
ورودی |
||
|
ولتاژ نامی |
12±1VDC |
|
|
جریان کار |
45±5mA |
|
|
ولتاژ موج |
<100mVp-p |
|
|
تولید |
||
|
سیگنال خروجی |
0-10VDC/سیگنال ضخیم کننده PWM |
|
|
سنسورPآرامترها |
||
|
فرکانس کار |
۲۴ گیگاهرتز25GHz، باند ISM |
|
|
قدرت انتقال |
حداکثر 6دبلم |
|
|
منطقه شناسایی |
25%/50%/75%/100%(تنظیم کنترل از راه دور) |
|
|
زمان نگهداري |
5s/30s/1min/3min/5min/10min/20min/30min (تنظیم کنترل از راه دور) |
|
|
دوره آماده سازی |
0s/10s/1دقيقه/3دقيقه/5دقيقه/10دقيقه/30دقيقه/+∞(تنظیم کنترل از راه دور) |
|
|
سطح DIM آماده |
10 درصد/20 درصد/30 درصد/50 درصد(تنظیم کنترل از راه دور) |
|
|
سنسور نور روز |
نور عادی روز: |
5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/ غیرفعال (تنظیم کنترل از راه دور)انتشار نور محیط) |
|
برداشت در روز |
100L/200L/300L/400L/500L/600L/ غیرفعال (طریق جمع آوری نور روز را وارد کنید؛ به راهنمای از راه دور مراجعه کنید) |
|
|
محدوده شناسایی (قطر) |
نصب سقف با ارتفاع 3 متر حرکات و حرکات جزئی: r≥2.5m .حالت:100 درصدحساسیت، 60m2 فضای باز داخلی |
|
|
ارتفاع نصب |
3 متري (حداقل 4 متري) |
|
|
محیط زیست |
||
|
کار کردنTدرجه حرارت (تا) |
-20°C-50°C |
|
|
ذخیره سازیTدرجه حرارت |
رطوبت هوا -40°C ~ +80°C: ≤85% (غیر منجمد) |
|
|
گواهینامهSتاندارها |
||
|
گواهینامه |
CE |
|
|
الزامات زیست محیطی |
مطابق با RoHS 2.0 ، نیازمندی های دسترسی |
|
|
رتبه بندی IP |
IP20 |
|
|
کلاس حفاظت |
کلاس دوم |
|
|
سایرs |
||
|
سیم کشی |
ترمینال PH2.0 سه پین |
|
|
الزامات نصب |
نصب کتاب خارجی zhaga20 |
|
|
الزامات بسته بندی |
کارتن و کارتونی (K=A) |
|
|
وزن خالص |
9.5±3g |
|
|
طول عمر |
5 سال گارانتی |
|
[وصف وظيفه]
|
Rعملکرد ON-OFF |
دوره آماده سازی مجموعه ️0s️ |
|
R2 مرحله کمرنگ |
دوره آماده سازی مجموعه+ ∞ |
|
R 3- قدمDدرخشان |
دوره آماده سازی مجموعه️10s/1دقيقه/3دقيقه/5دقيقه/10دقيقه/30دقيقه️ |
|
! نور روزPاعتبار |
N/A |
|
️ نور روزHحسابداری |
تنظیم از راه دور حالت DH + سنسور نور روز 5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux |
حرکت بزرگسیگنال فعال کوچکحرکت سیگنال حفظ
حضور انسان:بدن انسان را در منطقه ی تشخیص شناسایی می کند.بزرگسیگنال های حرکتی(راه رفتن)برای شروع محرکوسطح بالا خروجی (مانند چراغ های کنترل روشن و خاموش) ، و سپس تشخیصحرکات کوچکسیگنال ها (انحراف بدن به جلو، عقب، تکان دادن اندام ها، تکان دادن سر، تایپ کردن، بازی تلفن همراه و غیره)پيشنهاد هاي کوچيک)aهمچنین تشخیص علائم حیاتی تنفسی انسان ناشی از حفره شکمی، گسترش قفسه سینهو غیرهبرای حفظ سطح بالا تولید (مانندsچراغ کنترلsهميشه روشن)
عدم حضور انسان: هیچ سیگنال در منطقه تشخیصی و سطح پایین خروجی شناسایی نشده است (نور کنترل خاموش است)
[نمودار]
- ابعاد (واحد: میلی متر)
- عملکرد
- سیم کشی
[برنامه نصب]
[مجموعه ي شناسایی]
[کنترل از راه دور]
[توليد]
پس از روشن شدن، سنسور به طور خودکار نور را در روشنایی 100٪ روشن می کند و خود را برای 10s بررسی می کند. در طول راه اندازی، سنسور قادر به تشخیص حرکت نیست.بعد از شروع به حالت حسگر وارد میشه، و در طول آن، لامپ در روشنایی 100٪ حفظ می شود.
[تنظیم پیش فرض]
حساسیت: 100٪ زمان نگه داری: 5 ثانیه سنسور نور روز: غیرفعال کردن دوره آماده سازی: 0 ثانیه سطح کم نور آماده سازی: 20٪
[اعلامیه درخواست]
منسنسور باید توسط یک برقکار حرفه ای نصب شود. لطفا قبل از نصب، سیم کشی، تغییر پیکربندی، برق را خاموش کنید.
مناین محصول توانایی نفوذ خوبی به پلاستیک، چوب و غیره دارد، اما آنتن ماژول مایکروویو نباید لوازم فلزی یا پوسته های فلزی، پوسته های شیشه ای و غیره را در مقابل مستقیم یا در نزدیکی آن داشته باشد.در غیر اینصورت بر انتقال و دریافت آنتن تاثیر خواهد گذاشت.
منفاصله سنجش تحت تاثیر ارتفاع نصب، اندازه شیء قابل تشخیص، سرعت حرکت، تاثیر محیط نصب،و فاصله حسگر در جهت های مختلف دارای درجه ای از تغییر است.
مندر نور روز در محیط های مختلف، آب و هوا و محیط های مختلف، نور محیط در محیط های آفتابی، بدون سایه و در شرایط بازتاب گسترده است.eنور روزمقدار تشخیص داده شده توسط سنسور نور ممکن است متفاوت باشد.
منتوصیه می شود فاصله نصب محصول بیش از 1.5 متر باشد؛ فاصله نصب بین محصول و روتر باید بیش از 1.5 متر باشد.برای ایجاد تداخل در عملکرد عادی سنسور مایکروویو.
منسطح نصب محصول (به عنوان مثال بستر آلومینیومی، صفحه PCB) باید در یک تفاوت ارتفاعی معینی از سطح آنتن ماژول مایکروویو باشد.و مسطح آنتن ماژول مایکروویو باید بیش از 5 میلی متر بالاتر از مسطح نزدیک باشد تا به بهترین اثر تشخیص برسد..
منمنبع برق تنظیم شده DC با ولتاژ خروجی پایدار، جریان کم و ضریب موجtباید استفاده شود.،موج منبع برق باید کمتر از 50mV باشد و حداقل جریان بار منبع برق باید بیشتر از 120mA باشد.و همچنین توصیه می شود که یک خازن الکترولیتیک حداقل 100uF را نصب کنید. در قدرت ورودیمنyترمینال VCC
مننصب محصول تا جایی که ممکن است از تجهیزات فلزی بزرگ، خط لوله ها، دریچه های تهویه مطبوع، دریچه های خروجی، دستگاه های دود و سایر صحنه ها فاصله داشته باشد.به طوری که برای جلوگیری از لرزش تجهیزات تاثیر بر اثر تشخیص.
منماژول مایکروویو باید از نزدیک شدن به منبع تغذیه محرک AC اجتناب کند، دور از پل تنظیم کننده منبع تغذیه محرک، ترانسفورمور، لوله های سوئیچ و سایر دستگاه های با قدرت بالا باشد.برای جلوگیری از دخالت سیگنال های فرکانس بالا در عملکرد عادی ماژول مایکروویو.
منطراحی محصول: سطح آنتن ماژول مایکروویو و مدارهای نزدیک آن برای جلوگیری از جریان جریان های بزرگ، جلوگیری از ترانسفورماتورها یا اجزای فرکانس بالا در نزدیکی،فاصله باید تا جایی که ممکن است بیشتر از 10 میلی متر باشد..
مندر هنگام سیم کشی، طرف آنتن و طرف قطعات روی پشت محصول نباید با سیم پوشانده شود و یا جریان های زیادی از طریق آن جریان داشته باشد.به طوری که عملکرد عادی سنسور را تحت تاثیر قرار ندهد.
منقسمت جلو محصول و اطراف آن نمی توانند با لوازم فلزی یا بلوک شیشه ای مجهز شوند تا عملکرد عادی سنسور تحت تاثیر قرار نگیرد.در حالی که ضخامت پلاستیک تا جایی که ممکن است برای انتخاب کمتر از 1mm، بیش از حد ضخیم بر تشخیص ماژول های مایکروویو و جهت گیری تأثیر می گذارد؛ سطح آنتن مایکروویو و فاصله پوسته باید بیشتر از 3.2mm باشد
منسطح آنتن محصول و هواپیما فلزی (پایه آلومینیوم، پوسته آهن) باید تفاوت ارتفاعی خاصی داشته باشد، فاصله توصیه شده بیش از 0.5mm است.
هنگامی که ساختار محصول، حالت منبع برق / مدار، پوشش جلو آنتن سنسور و غیره تغییر می کند، لطفاً تولید کننده سنسور را برای تأیید مطلع کنید تا باعث کار نادرست محصول نشود.در غیر این صورت، سازنده هیچ گونه مسئولیت مربوط به ناهنجاری را ندارد.
