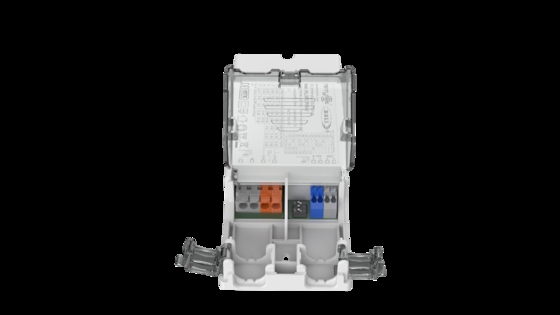

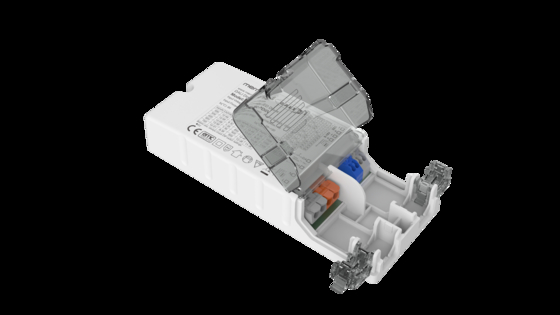

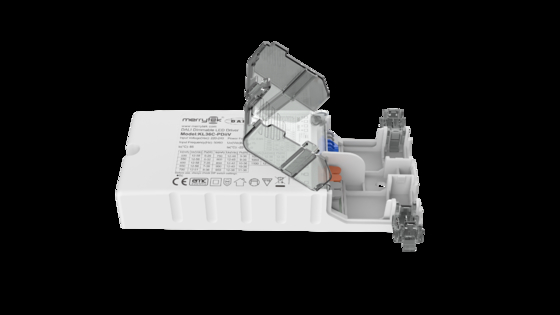

سری آسان استفاده 36W جریان ثابت LED Driver 500mA تا 1100mA اختیاری با DALI2 dimming و دوره گارانتی 5 ساله

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
محل منبع چین
نام تجاری Merrytek
گواهی CE
شماره مدل KL36C-PDIIV
مقدار حداقل تعداد سفارش 100
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + کارتن، 50 عدد / CTN
زمان تحویل 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت
شرایط پرداخت T/T یا PayPal
قابلیت ارائه 10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ ورودی دارای امتیاز 220-240Vac 50Hz /60Hz محدوده ولتاژ ورودی DC 200-240Vdc
حالت عملیاتی جریان پایدار روش کنترل دالی Dali DT6 و Pushdim و 1 10 ولت Dimmable LED LED
عامل قدرت 95 ≥ کارایی 88%
جاری 500-1100ma بعد 154x63x28mm
رتبه IP IP20 ضمانت 5 سال
برجسته کردن

راننده LED 36 وات قابل خاموش کردن,راننده LED کمرنگ DALI2,500mA-1100mA راننده جریان ثابت

,

DALI2 dimming LED driver

,

500mA-1100mA constant current driver
پیام بگذارید
توضیحات محصول

سری آسان استفاده 36W جریان ثابت LED Driver 500mA تا 1100mA اختیاری با DALI2 dimming و دوره گارانتی 5 ساله



1شرح

- بدون فلک زدن برای کل محدوده کم رنگ

-قدرت آماده سازی کمتر از 0.5W

-تخفیف اصلی با یک دکمه فشار

- ضخیم کردن ثانویه با ضخیم کننده 1-10V

رابط DALI DT6

- حفاظت: مدار کوتاه / بیش از دمای / بیش از ولتاژ

-جبران خسارت CLO

- کاهش جریان برای دمای محیط بالا

-PushDIM با عملکرد حافظه

- 5 سال گارانتی



2.پارامترها

ورودی ولتاژ کار 198-264Vac 50Hz/60Hz
ولتاژ ورودی نامی 220-240Vac 50Hz/60Hz
محدوده ولتاژ ورودی DC 200-240Vdc
جریان ورودی 0.19A مکس
جریان ورودی <15A (بسیار طول پالس نیمه جریان100μs) @230Vac
فاکتور قدرت ((@ 230V100% بار) ≥ 0.95
تحریف هارمونیک کل معمولاً:15% (@230Vac، 100٪ بار)
قدرت آمادگی ≤0.5W (@230Vac هنگامی که DALI خاموش می شود)
بهره وری ((@ 230Vac، 100٪ بار) حداکثر 88 درصد
روش سیم کشی قطر قطر سیم:0.75-2,5 میلی متر2

قطع کننده اتوماتیک

(برآورد جریان در سیم)

 نوع B10 B13 B16 B20 B25 /
شماره 20 25 35 45 55 /
نوع C10 C13 C16 C20 C25 C32
شماره 35 50 55 75 95 120
تولید حالت کار جریان ثابت
نوع بار LED
الزامات ریپل (فلیکرینگ یا بدون فلیکرینگ) مقدار فلکر: کمتر از 5٪ برای کل محدوده کمرنگ
زمان شروع <1s (@230Vac) ؛ <0.5s (@200Vdc)
ولتاژ خروجی بدون بار 75 ولت DC Max
محدوده ولتاژ خروجی بار 9-58V DC
قدرت خروجی با بار کامل حداکثر 36 وات
جریان خروجی بار 500-1100mA برای جزئیات
جریان ثابت و ولتاژ دقیق دقت جریان ثابت ±5٪
روش سیم کشی قطر قطر سیم:0.75-1.5 میلی متر2
روش کنترل ضلعی اصلی PUSH کمر فشار اولیه (حداکثر طول سیم سرب:20m)
کم رنگ کردن DALI کم رنگ شدن DALI (حداکثر طول سرب: 300m)
1-10 ولت ((0-10 ولت) ضخامت 0-10V dimming ((Port current<1mA) بدون عملکرد خاموش کردن
(حداقل طول سرب: 20 متری)
محدوده کم نور 0 تا 100 درصد
استثناPچرخشRمعادلات خروجی بیش از دمای
حفاظت		 بله، بدون یک عملکرد خود-بازیافت ((می تواند مورد بررسی قرار گیرد)
حفاظت از مدار کوتاه خروجی بله، بدون یک عملکرد خود-بازیافت ((می تواند مورد بررسی قرار گیرد)

کار کردن

محیط زیست

 دمای کار / رطوبت -25°C ~ 50°C رطوبت: 85٪ (غیر منجمد)
دمای نگهداری/رطوبت -40°C~80°C، رطوبت: 85٪ (غیر منجمد)
حداکثر دمای مورد ((Tc) 85°C

امنیت

و EMC

 استاندارد EMC EN55015 EN61547 EN61000-3-2
استاندارد پروتکل DALI IEC62386-101 / 102 / 207 DT6 251 252 253
استاندارد ایمنی EN61347-1 EN61347-2-13
گواهینامه CE، ENEC، UKCA
ولتاژ مقاومت 3750Vac، 5mA، 60s ( ورودی L N - خروجی SEC )
سایر محصولات درجه حفاظت IP20
نوع حفاظت کلاس دوم
نوع نصب تاسیسات مستقل
ابعاد 154*63*28 میلی متر
عملکرد حافظه ی سیاه شدن بله، حافظه ی PUSH
همگام سازی کمرنگ کردن PUSH

موازی: حداکثر 15 واحد

سری: حداکثر 25 واحد
الزامات بسته بندی کیسه PE + جعبه سفید + دستورالعمل + پارتیشن + جعبه بیرونی (K=A)
وزن 173±5g
زندگی 5 سال @Ta با بار کامل
توجه: تمام پارامترها در ولتاژ ورودی 230VAC و محیط 25 درجه سانتیگراد آزمایش می شوند، مگر اینکه مشخص شود.



3ابعاد (واحد: میلی متر)

سری آسان استفاده 36W جریان ثابت LED Driver 500mA تا 1100mA اختیاری با DALI2 dimming و دوره گارانتی 5 ساله 0سری آسان استفاده 36W جریان ثابت LED Driver 500mA تا 1100mA اختیاری با DALI2 dimming و دوره گارانتی 5 ساله 1

4. نمودار سیم کشی

سری آسان استفاده 36W جریان ثابت LED Driver 500mA تا 1100mA اختیاری با DALI2 dimming و دوره گارانتی 5 ساله 2

شکل ADALIکم رنگمینگ

سری آسان استفاده 36W جریان ثابت LED Driver 500mA تا 1100mA اختیاری با DALI2 dimming و دوره گارانتی 5 ساله 3سری آسان استفاده 36W جریان ثابت LED Driver 500mA تا 1100mA اختیاری با DALI2 dimming و دوره گارانتی 5 ساله 4

انگشت.بدکمه ی Dim رو فشار بدهمینگ

سری آسان استفاده 36W جریان ثابت LED Driver 500mA تا 1100mA اختیاری با DALI2 dimming و دوره گارانتی 5 ساله 5

انگشت.C1-10 ولت کم نورمینگ





5. کم کردن

سری آسان استفاده 36W جریان ثابت LED Driver 500mA تا 1100mA اختیاری با DALI2 dimming و دوره گارانتی 5 ساله 6

6منحنی کم نور

سری آسان استفاده 36W جریان ثابت LED Driver 500mA تا 1100mA اختیاری با DALI2 dimming و دوره گارانتی 5 ساله 7

7.تنظیم فعلی دنده

جریان ((mA) DIP پوماکس ((W)) خارج ((V)
1 2 3 4
500 - - - - 29.0 9 ٪ 58
550 - روشن - - 31.9 9 ٪ 58
600 - - روشن - 34.8 9 ٪ 58
650 - روشن روشن - 35.8 9 ٪ 55
700 روشن روشن روشن - 35.7 9 ٪ 51
750 - - - روشن 36.0 9 ٪ 48
800 روشن - - روشن 36.0 9 ٪ 45
850 - روشن - روشن 35.7 9 ٪ 42
900 روشن روشن - روشن 36.0 9 ٪ 40
950 - - روشن روشن 36.1 9 ٪ 38
1000 روشن - روشن روشن 36.0 9 ٪ 36
1050 - روشن روشن روشن 35.7 9 ٪ 34
1100 روشن روشن روشن روشن 36.3 9 ٪ 33



8. ON/OFF و توصیف عملکرد کمرنگ

A. فشار کوتاه بر روی کلید PUSH (زمان فشار کوتاه 0.1s-1s) ، راننده LED روشن یا خاموش می شود.

ب. ضلعی: کلید PUSH را فشار دهید و نگه دارید (1s-8s) ، راننده LED می تواند ضلعی، روشن شدن یا ضلعی را به دست آورد، محدوده ضلعی 1-100٪ است.

C. حافظه: PUSH dimming دارای یک عملکرد حافظه کم نور است.

D. همگام سازی کمرنگ: قدرت متصل به همان کلید PUSH می تواند با فشار و نگه داشتن کلید PUSH برای مدت طولانی تر از 15 ثانیه همگام شود

E. حالت کمرنگ DALI: منبع برق را به سیستم DALI متصل کنید و می تواند توسط میزبان DALI کمرنگ شود. محدوده کمرنگ 0-100٪ است.



9. مسائلی که نیاز بهAتنيشن

1) رشته LED باید قبل از روشن کردن قدرت ورودی به بار متصل شود، در غیر این صورت رشته LED ممکن است آسیب ببیند.

2) پس از خاموش کردن ورودی درایو LED، ولتاژ باقیمانده در خروجی وجود دارد که می تواند برای حدود 3 دقیقه حفظ شود.
