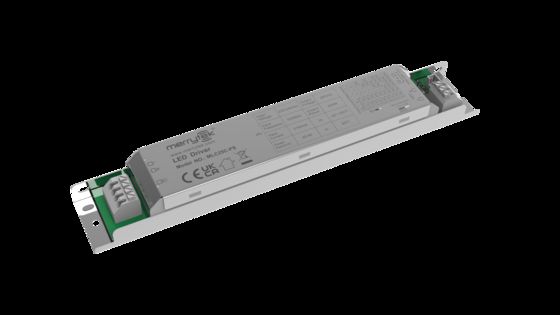

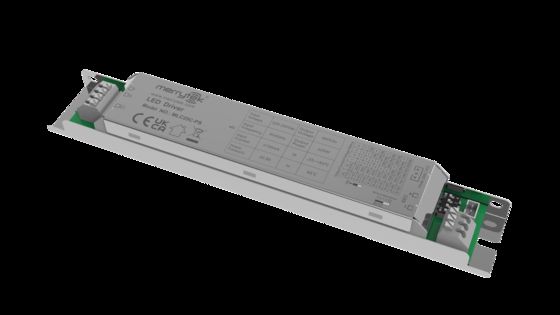

درایور LED ایزوله سنسور 25 وات، با ترمینال دیمینگ PWM، جریان 300-700 میلی آمپر MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
محل منبع شنژن ، چین
نام تجاری Merrytek
گواهی CE、UKCA、SAA
شماره مدل MLC25C-PS
مقدار حداقل تعداد سفارش 100 قطعه
قیمت قابل مذاکره
جزئیات بسته بندی تخته کیف PE ، کارتن (k = a)
زمان تحویل 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت
شرایط پرداخت t/t
قابلیت ارائه 10000 قطعه در ماه
جزئیات محصول
ولتاژ خشم 220-240Vac 50Hz/60Hz پاور آماده به کار ≤0.5W (تجهیز به هد تقسیم سنسور Merrytek 5.8Ghz)
ضریب قدرت ≥0.95 (حداکثر بار 230 ولت) مدل کار جریان ثابت
سوسو زدن ≤5٪ رتبه بندی IP IP20
طول عمر 5 سال گارانتی @ تا 230 ولت بار کامل
برجسته کردن

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
پیام بگذارید
توضیحات محصول
راننده LED DIM 25W، با ترمینال PWM Dimming، 300-700mA جریان
ویژگی های محصول
  • قاب مدار دو مرحله ای جدا شده، کمر کامل و بدون فلک
  • از سوئیچ های DIP برای تنظیم دنده فعلی پشتیبانی کنید.
  • پشتیبانی 12V منبع برق کمکی، با سر تقسیم حس می تواند عملکرد حس یکپارچه را به دست آورد.
  • با پورت کنترل PWM مجهز کنید.
  • مناسب برای سنسورهای مایکروویو مختلف یا ماژول های هوشمند بی سیم
پارامترها
سری محصولات MLC25C-PS
ولتاژ نامی 220-240V AC 50Hz/60Hz
قدرت آمادگی ≤0.5W ((از دستگاه Merrytek 5.8Ghz برای حس کردن سر تقسیم شده استفاده کنید)
افزایش 1KV ((L/N،EN61000-4-5)
فاکتور قدرت ≥0.95 (حمل حداکثر 230 ولت)
جریان ورودی ≤0.13A @230VAC با بار کامل
جریان ورودی <15A ((100us نیمه جریان) @ 230V AC
بهره وری کاری ≥ 84٪ (حمل حداکثر 230 ولت)
تولید
مدل کاری CC
نوع بار LED
فليک ≤5٪
دقت جریان ثابت دقت جریان ثابت ±5٪
پارامترهای راننده کمکی جریان 12VDC: حداکثر 100mA
ولتاژ خروجی بدون بار 60VDC حداکثر
قدرت کامل بار حداکثر 25 وات
جریان بار 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA
محدوده ولتاژ خروجی بار 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
الزامات حفاظت از ناهنجاری
حالت حفاظت محافظت از ولتاژ فوق العاده ورودی. محافظت بدون بار ورودی. محافظت از مدار کوتاه ورودی.
الزامات زیست محیطی
دمای کار -25 تا +50 درجه سانتیگراد
حداکثر دمای پوسته ((Tc) 85°C
دمای نگهداری/رطوبت -40°C...+80°C رطوبت: ≤85% (غیر منجمد)
استانداردهای گواهینامه
گواهینامه CE,UKCA,SAA
الزامات زیست محیطی RoHS20، نیاز به دسترسی
استانداردهای ایمنی (LVD) EN61347-1، EN61347-2-13
استانداردهای EMC EN55015، EN61547، EN61000-3-2، EN61000-3-3
ولتاژ مقاومت اوليه به ثانوي: 3.75KVAC اوليه به زمين:1.5KVAC
رتبه بندی IP IP20
دسته بندی محصول کلاس I
دیگران
روش سیم کشی ترمینال پرس، قطر سیم:0.5-1.0mm2
نصب ساختگی
بسته بندی کیسه PE، کارتن
وزن خالص 144.5±5g
طول عمر 5 سال گارانتی@Ta 230V با بار کامل
تقسیم سر
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
اطلاعات محصول

سیم کشی و عملکرد

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

ابعاد (واحد: میلی متر)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
منحنی پارامتر
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
منحنی زمان عمر
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
تنظیم جریان خروجی
جریان خروجی محدوده ولتاژ S1 S2 S3 S4
300mA 9 تا 42 ولت - - - -
۳۵۰mA 9 تا 42 ولت - - - روشن
400mA 9 تا 42 ولت - - روشن -
450mA 9 تا 42 ولت - - روشن روشن
500mA 9 تا 42 ولت - روشن روشن -
550mA 9 تا 42 ولت - روشن روشن روشن
600mA 9 تا 42 ولت روشن - روشن روشن
۶۵۰mA 9 تا 38 ولت روشن روشن روشن -
700mA 9 تا 36 ولت روشن روشن روشن روشن
شروع

هنگامی که روشن می شود، ثابت است. هنگامی که سنسور پیکربندی می شود، با توجه به وضعیت سنسور تغییر می کند.

تنظیمات پیش فرض

تنظیم مبدل فعلی مطابق با سفارش یا تقاضای مشتری.

اعلامیه درخواست
  • لطفاً این محصول را مطابق با مشخصات استفاده کنید. اگر محصول بیش از شرایط استفاده استفاده شود ممکن است خرابی رخ دهد.
  • محصول باید توسط یک برقکار حرفه ای نصب شود. لطفا قبل از نصب، سیم کشی، تغییر تنظیمات سوئیچ های DIP، برق را خاموش کنید.
  • رشته بار LED باید ابتدا متصل شود و سپس قدرت ورودی را روشن کند، در غیر این صورت ممکن است به رشته LED آسیب برساند.
  • پس از خاموش کردن ورودی درایو ال ای دی، ولتاژ باقیمانده در انتهای خروجی وجود دارد که می تواند حدود 3 دقیقه حفظ شود.
