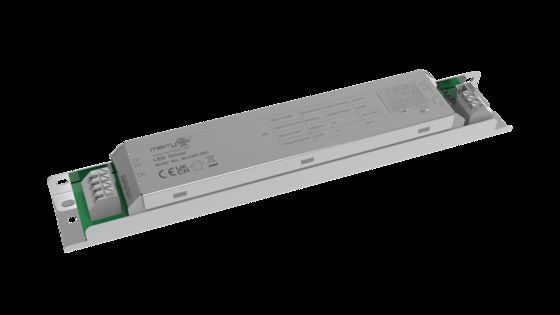

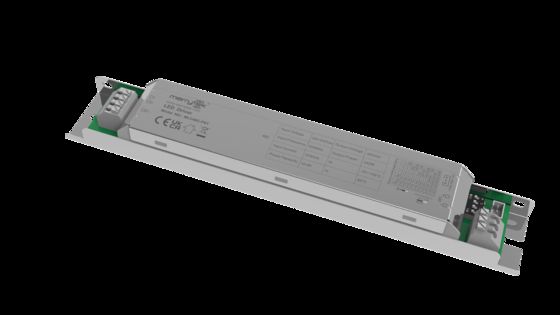

راننده LED DIM سنسور جدا شده 45W، با ترمینال PWM Dimming، 600-1050mA فعلی MLC40C-PS1
| محل منبع | شنژن ، چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE、UKCA、SAA |
| شماره مدل | MLC40C-PS1 |
| مقدار حداقل تعداد سفارش | 100 قطعه |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | تخته کیف PE ، کارتن (k = a) |
| زمان تحویل | 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت |
| شرایط پرداخت | t/t |
| قابلیت ارائه | 10000 قطعه در ماه |
جزئیات محصول
| ولتاژ خشم | 220-240Vac 50Hz/60Hz | پاور آماده به کار | ≤0.5W (تجهیز به هد تقسیم سنسور Merrytek 5.8Ghz) |
|---|---|---|---|
| ضریب قدرت | ≥0.95 (حداکثر بار 230 ولت) | مدل کار | جریان ثابت |
| سوسو زدن | ≤5٪ | رتبه بندی IP | IP20 |
| طول عمر | 5 سال گارانتی @ تا 230 ولت بار کامل | ||
| برجسته کردن | 45W isolated LED driver,PWM dimming sensor driver,600-1050mA LED driver |
||
توضیحات محصول
درایور LED ایزوله سنسور 45 وات، با ترمینال دیمینگ PWM، جریان 600-1050 میلی آمپر
ویژگی های محصول
- قاب مدار دو مرحله ای ایزوله، دیمینگ کامل و بدون سوسو زدن
- پشتیبانی از سوئیچ های DIP برای تنظیم دنده جریان
- پشتیبانی از منبع تغذیه کمکی 12 ولت، با سر جداکننده حسگر می تواند عملکرد حسگر یکپارچه را به دست آورد
- مجهز به پورت کنترل دیمینگ PWM
- مناسب برای انواع سنسورهای مایکروویو یا ماژول های هوشمند بی سیم
پارامترهای فنی
| سری محصول | MLC40C-PS1 |
|---|---|
| ولتاژ نامی | 220-240 ولت AC 50 هرتز/60 هرتز |
| توان آماده به کار | ≤0.5 وات (مجهز به سر جداکننده حسگر Merrytek 5.8 گیگاهرتز) |
| نوسان | 1 کیلو ولت (L/N,EN61000-4-5) |
| ضریب توان | ≥0.95 (حداکثر بار 230 ولت) |
| جریان ورودی | ≤0.23 آمپر @230 ولت AC بار کامل |
| جریان هجومی | <20 آمپر (100 میکروثانیه نیم جریان) @230 ولت AC |
| راندمان کاری | ≥86% (حداکثر بار 230 ولت) |
| خروجی | |
| مدل کاری | CC |
| نوع بار | LED |
| سوسو زدن | ≤5% |
| دقت جریان ثابت | دقت جریان ثابت ±5% |
| پارامترهای درایور کمکی | جریان 12 ولت DC: حداکثر 100 میلی آمپر |
| ولتاژ خروجی بدون بار | حداکثر 60 ولت DC |
| توان بار کامل | حداکثر 40 وات |
| جریان بار | 600 میلی آمپر / 650 میلی آمپر / 700 میلی آمپر / 750 میلی آمپر 800 میلی آمپر / 850 میلی آمپر / 900 میلی آمپر / 950 میلی آمپر 1000 میلی آمپر / 1050 میلی آمپر |
| محدوده ولتاژ خروجی بار | 600 میلی آمپر / 9-42 ولت DC 650 میلی آمپر / 9-42 ولت DC 700 میلی آمپر / 9-42 ولت DC 750 میلی آمپر / 9-42 ولت DC 800 میلی آمپر / 9-42 ولت DC 850 میلی آمپر / 9-42 ولت DC 900 میلی آمپر / 9-42 ولت DC 950 میلی آمپر / /9-42 ولت DC 1000 میلی آمپر / 9-40 ولت DC |
الزامات حفاظت از ناهنجاری
| حالت حفاظت | حفاظت در برابر ولتاژ بیش از حد ورودی | حفاظت در برابر بار بدون ورودی | حفاظت در برابر اتصال کوتاه ورودی |
|---|
الزامات محیطی
| دمای عملیاتی | داخلی: -25 تا +50 درجه سانتیگراد |
|---|---|
| حداکثر دمای پوسته (Tc) | 85 درجه سانتیگراد |
| دمای/رطوبت ذخیره سازی | -40 درجه سانتیگراد تا +80 درجه سانتیگراد رطوبت: ≤85% (بدون تراکم) |
استانداردهای گواهینامه
| گواهینامه | CE,UKCA,SAA |
|---|---|
| الزام محیطی | RoHS2.0, الزامات Reach |
| استانداردهای ایمنی (LVD) | EN61347-1, EN61347-2-13 |
| استانداردهای EMC | EN55015, EN61547, EN61000-3-2, EN61000-3-3 |
| ولتاژ تحمل | اولیه به ثانویه: 3.75 کیلو ولت AC اولیه به زمین: 1.5 کیلو ولت AC |
| رتبه IP | IP20 |
| دسته بندی محصول | کلاس I |
سایر موارد
| روش سیم کشی | ترمینال فشاری، قطر سیم: 0.5-1.0 میلی متر مربع |
|---|---|
| نصب | داخلی |
| بسته بندی | کارتن کیسه PE با جداکننده (K=A) |
| وزن خالص | 174±5 گرم |
| طول عمر | 5 سال گارانتی @Ta 230 ولت بار کامل |
همراهی سر جداکننده
| MC002D 6 | MC087D 1 | MC087D RC | MC131D A&B |
| MC137D A&B | MSA207D | MC068D RC | MC116D RC |
| MC116D B1 |
اطلاعات محصول
سیم کشی و عملکرد
ابعاد (واحد: میلی متر)
منحنی پارامتر
منحنی طول عمر
تنظیم جریان خروجی
| جریان خروجی | محدوده ولتاژ | S1 | S2 | S3 | S4 |
|---|---|---|---|---|---|
| 600 میلی آمپر | 9-42 ولت | - | - | - | - |
| 650 میلی آمپر | 9-42 ولت | - | - | - | روشن |
| 700 میلی آمپر | 9-42 ولت | - | - | روشن | - |
| 750 میلی آمپر | 9-42 ولت | - | - | روشن | روشن |
| 800 میلی آمپر | 9-42 ولت | - | روشن | - | روشن |
| 850 میلی آمپر | 9-42 ولت | - | روشن | روشن | - |
| 900 میلی آمپر | 9-42 ولت | - | روشن | روشن | روشن |
| 950 میلی آمپر | 9-42 ولت | روشن | روشن | - | روشن |
| 1000 میلی آمپر | 9-40 ولت | روشن | روشن | روشن | - |
| 1050 میلی آمپر | 9-38 ولت | روشن | روشن | روشن | روشن |
راه اندازی
هنگام روشن شدن، ثابت روشن است. هنگامی که سنسور پیکربندی می شود، بر اساس وضعیت سنسور تغییر می کند.
تنظیم پیش فرض
دنده جریان مربوطه را مطابق با سفارش یا تقاضای مشتری تنظیم کنید.
اعلامیه کاربرد
- لطفاً از این محصول مطابق با مشخصات استفاده کنید. در صورت استفاده از محصول خارج از شرایط استفاده، ممکن است خرابی رخ دهد.
- این محصول باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی، تغییر تنظیمات سوئیچ های DIP، برق را قطع کنید.
- رشته LED بار باید ابتدا وصل شود و سپس برق ورودی را روشن کنید، در غیر این صورت ممکن است به رشته LED آسیب برساند.
- پس از قطع برق ورودی درایور LED، ولتاژ باقیمانده در انتهای خروجی وجود خواهد داشت که می تواند حدود 3 دقیقه حفظ شود.
