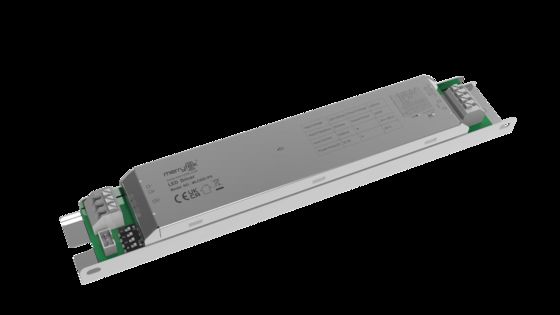

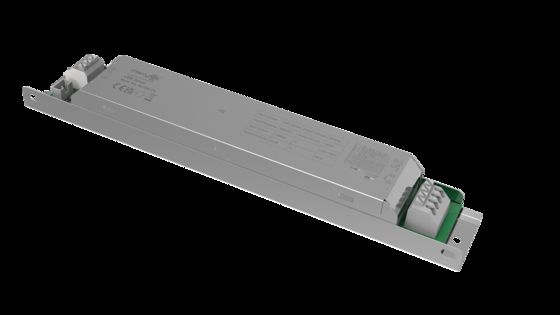

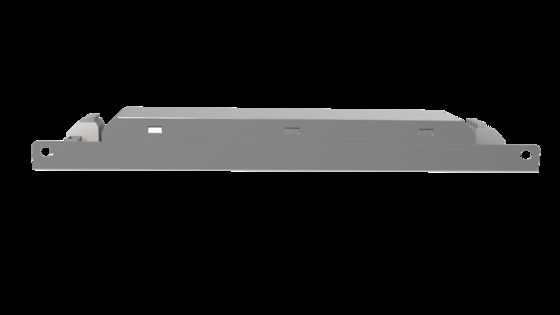

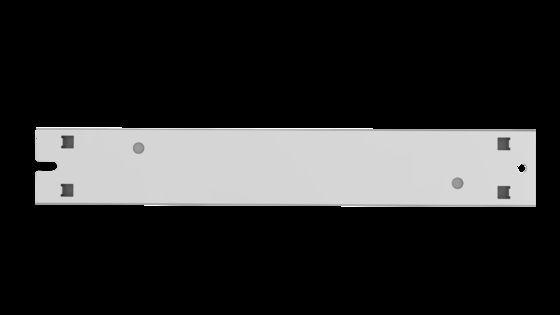

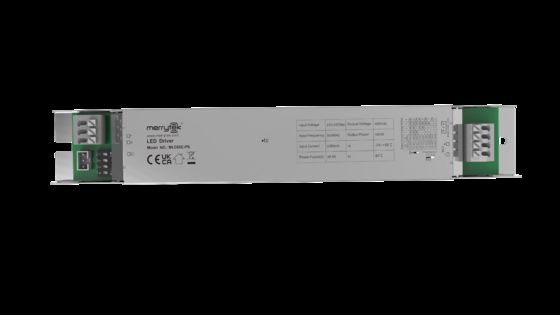

65W ایزوله سنسور DIM درایور LED، با ترمینال PWM Dimming، جریان 1200-1600mA MLC65C-PS

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
محل منبع شنژن ، چین
نام تجاری Merrytek
گواهی CE、UKCA、SAA
شماره مدل MLC65C-PS
مقدار حداقل تعداد سفارش 100 قطعه
قیمت قابل مذاکره
جزئیات بسته بندی تخته کیف PE ، کارتن (k = a)
زمان تحویل 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت
شرایط پرداخت t/t
قابلیت ارائه 10000 قطعه در ماه
جزئیات محصول
ولتاژ خشم 220-240Vac 50Hz/60Hz پاور آماده به کار ≤0.5W (تجهیز به هد تقسیم سنسور Merrytek 5.8Ghz)
ضریب قدرت ≥0.95 (حداکثر بار 230 ولت) مدل کار جریان ثابت
سوسو زدن ≤5٪ رتبه بندی IP IP20
طول عمر 5 سال گارانتی @ تا 230 ولت بار کامل
برجسته کردن

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
پیام بگذارید
توضیحات محصول
درایور LED ایزوله 65 وات با ترمینال دیمینگ PWM، جریان 1200-1600 میلی آمپر
ویژگی های محصول
  • قاب مدار دو مرحله ای ایزوله، دیمینگ کامل و بدون سوسو زدن
  • پشتیبانی از سوئیچ های DIP برای تنظیم دنده جریان
  • پشتیبانی از منبع تغذیه کمکی 12 ولت، با سر جداکننده حسگر می تواند عملکرد حسگر یکپارچه را به دست آورد
  • مجهز به پورت کنترل دیمینگ PWM
  • مناسب برای انواع سنسورهای مایکروویو یا ماژول های هوشمند بی سیم
پارامترها
سری محصول MLC60C-PS
ولتاژ نامی 220-240 ولت AC 50 هرتز/60 هرتز
توان آماده به کار ≤0.5 وات (مجهز به سر جداکننده حسگر Merrytek 5.8 گیگاهرتز)
نوسان 1 کیلو ولت (L/N,EN61000-4-5)
ضریب توان ≥0.95 (حداکثر بار 230 ولت)
جریان ورودی ≤0.23 آمپر @230 ولت AC بار کامل
جریان هجومی <20 آمپر (نیم جریان 100 میکروثانیه) @230 ولت AC
راندمان کاری ≥86% (حداکثر بار 230 ولت)
خروجی
مدل کاری CC
نوع بار LED
سوسو زدن ≤5%
دقت جریان ثابت دقت جریان ثابت ±5%
پارامترهای درایور کمکی جریان 12 ولت DC: حداکثر 100 میلی آمپر
ولتاژ خروجی بدون بار حداکثر 60 ولت DC
توان بار کامل حداکثر 65 وات
جریان بار 1200 میلی آمپر / 1250 میلی آمپر / 1300 میلی آمپر 1350 میلی آمپر / 1400 میلی آمپر / 1450 میلی آمپر 1500 میلی آمپر / 1550 میلی آمپر / 1600 میلی آمپر
محدوده ولتاژ خروجی بار 1200 میلی آمپر / 15-42 ولت DC 1250 میلی آمپر / 15-42 ولت DC 1300 میلی آمپر / 15-42 ولت DC 1350 میلی آمپر / 15-42 ولت DC 1400 میلی آمپر / 15-42 ولت DC 1450 میلی آمپر / 15-42 ولت DC 1500 میلی آمپر / 15-42 ولت DC 1550 میلی آمپر / 15-42 ولت DC 1600 میلی آمپر / 15-40 ولت DC
الزامات حفاظت از ناهنجاری
حالت حفاظت حفاظت در برابر ولتاژ بیش از حد ورودی | حفاظت در برابر ورودی بدون بار | حفاظت در برابر اتصال کوتاه ورودی
الزامات محیطی
دمای عملیاتی داخلی: -25...+50 درجه سانتیگراد
حداکثر دمای پوسته (Tc) 85 درجه سانتیگراد
دمای/رطوبت ذخیره سازی -40 درجه سانتیگراد...+80 درجه سانتیگراد رطوبت: ≤85% (بدون تراکم)
استانداردهای گواهینامه
گواهینامه CE,UKCA,SAA
الزامات محیطی RoHS2.0, الزامات Reach
استانداردهای ایمنی (LVD) EN61347-1, EN61347-2-13
استانداردهای EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
ولتاژ تحمل اولیه به ثانویه: 3.75 کیلو ولت AC اولیه به زمین: 1.5 کیلو ولت AC
رتبه IP IP20
دسته بندی محصول کلاس I
سایر موارد
روش سیم کشی ترمینال فشاری، قطر سیم: 0.5-1.0 میلی متر مربع
نصب داخلی
بسته بندی کارتن کیسه PE با جداکننده (K=A)
وزن خالص 225±5 گرم
طول عمر 5 سال گارانتی @Ta 230 ولت بار کامل
همراهی سر جداکننده
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
اطلاعات محصول

سیم کشی و عملکرد

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

ابعاد (واحد: میلی متر)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
منحنی پارامتر
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
منحنی طول عمر
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
تنظیم جریان خروجی
جریان خروجی محدوده ولتاژ S1 S2 S3 S4
1200 میلی آمپر 15-42 ولت - - - -
1250 میلی آمپر 15-42 ولت - - - روشن
1300 میلی آمپر 15-42 ولت - - روشن -
1350 میلی آمپر 15-42 ولت - - روشن روشن
1400 میلی آمپر 15-42 ولت - روشن روشن -
1450 میلی آمپر 15-42 ولت - روشن روشن روشن
1500 میلی آمپر 15-42 ولت روشن - روشن روشن
1550 میلی آمپر 15-42 ولت روشن روشن روشن -
1600 میلی آمپر 15-40 ولت روشن روشن روشن روشن
راه اندازی

هنگام روشن شدن، ثابت روشن است. هنگامی که سنسور پیکربندی می شود، بر اساس وضعیت سنسور تغییر می کند.

تنظیم پیش فرض

دنده جریان مربوطه را بر اساس سفارش یا تقاضای مشتری تنظیم کنید.

اعلامیه کاربرد
  • لطفاً از این محصول مطابق با مشخصات استفاده کنید. در صورت استفاده از محصول فراتر از شرایط استفاده، ممکن است خرابی رخ دهد.
  • نصب محصول باید توسط یک برقکار حرفه ای انجام شود. لطفاً قبل از نصب، سیم کشی، تغییر تنظیمات سوئیچ های DIP، برق را قطع کنید.
  • رشته LED بار باید ابتدا وصل شود و سپس برق ورودی را روشن کنید، در غیر این صورت ممکن است به رشته LED آسیب برساند.
  • پس از قطع برق ورودی درایور LED، ولتاژ باقیمانده در انتهای خروجی وجود خواهد داشت که می تواند حدود 3 دقیقه حفظ شود.
