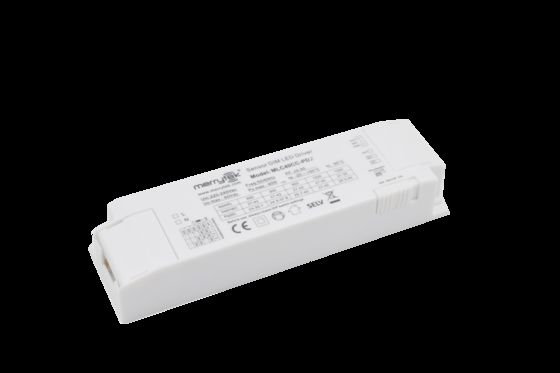

درایور LED ایزوله سنسور دار 40 وات با قابلیت انتخاب دمای رنگ، 900-1050 میلی آمپر MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
محل منبع شنژن ، چین
نام تجاری Merrytek
گواهی CE、UKCA、SAA
شماره مدل MLC40CC-PD2
مقدار حداقل تعداد سفارش 100 قطعه
قیمت قابل مذاکره
جزئیات بسته بندی تخته کیسه پلی اتیلن، کارتن (K=A)
زمان تحویل 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت
شرایط پرداخت t/t
قابلیت ارائه 10000 قطعه در ماه
جزئیات محصول
ولتاژ خشم 220-240Vac 50Hz /60Hz پاور آماده به کار ≤0.5w （بدون تجهیز با سنجش سر تقسیم
ضریب قدرت ≥0.95 (حداکثر بار 230 ولت) جریان جریان ≤30a （100us نیمه جریان）@230V AC
حالت کار CC رتبه بندی IP IP20
طول عمر گارانتی 5 ساله@TA50/TC70 ℃ 230 ولت بار کامل
برجسته کردن

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
پیام بگذارید
توضیحات محصول
درایور LED ایزوله 40 وات با قابلیت تنظیم رنگ و جریان 900-1050 میلی آمپر
ویژگی های محصول
  • ساختار مداری دو مرحله ای ایزوله، تنظیم کامل نور و بدون سوسو زدن
  • پشتیبانی از سوئیچ های DIP برای تنظیم جریان؛ سوئیچ های اسلاید برای انتخاب CC/CW/WW
  • پشتیبانی از منبع تغذیه کمکی 8.5 ولت، با سر جداکننده حسگر می تواند عملکرد حسگر یکپارچه را به دست آورد
  • مجهز به پورت کنترل تنظیم نور PWM
  • مناسب برای انواع سنسورهای مایکروویو یا ماژول های هوشمند بی سیم
پارامترها
ورودی
ولتاژ نامی 220-240 ولت AC 50 هرتز/60 هرتز
توان آماده به کار کمتر از 0.5 وات (بدون سر جداکننده حسگر)
نوسان 1 کیلو ولت (L/N, EN61000-4-5)
ضریب توان بزرگتر یا مساوی 0.95 (حداکثر بار 230 ولت)
جریان ورودی کمتر از 0.23 آمپر @230 ولت AC بار کامل
جریان هجومی کمتر از 30 آمپر (100 میکروثانیه نیم جریان) @230 ولت AC
راندمان کاری بزرگتر یا مساوی 86% (حداکثر بار 230 ولت)
خروجی
حالت کاری CC
نوع بار LED
سوسو زدن کمتر از 5%
دقت جریان ثابت دقت جریان ثابت ±5%
پارامترهای درایور کمکی 8.5 ±0.5 ولت DC جریان: حداکثر 100 میلی آمپر
ولتاژ خروجی بدون بار حداکثر 60 ولت DC
توان بار کامل حداکثر 40 وات
جریان بار 900 میلی آمپر / 950 میلی آمپر / 1000 میلی آمپر / 1050 میلی آمپر
محدوده ولتاژ خروجی بار 900 میلی آمپر / 20-42 ولت DC
950 میلی آمپر / 20-45 ولت DC
1000 میلی آمپر / 20-40 ولت DC
1050 میلی آمپر / 20-38 ولت DC
الزامات حفاظت در برابر ناهنجاری
حالت حفاظت حفاظت در برابر ولتاژ بیش از حد ورودی؛ حفاظت در برابر عدم بار ورودی؛ حفاظت در برابر اتصال کوتاه ورودی
الزامات محیطی
دمای عملیاتی داخلی: -25 تا +60 درجه سانتیگراد
حداکثر دمای بدنه (Tcase-max) 85 درجه سانتیگراد
دمای/رطوبت ذخیره سازی -40 درجه سانتیگراد تا +80 درجه سانتیگراد رطوبت: کمتر یا مساوی 85% (بدون میعان)
استانداردهای گواهینامه
گواهینامه CE, UKCA, SAA
الزامات محیطی RoHS2.0, الزامات Reach
استانداردهای ایمنی (LVD) EN61347-1, EN61347-2-13
استانداردهای EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
ولتاژ قابل تحمل اولیه به ثانویه: 3.75 کیلو ولت AC
درجه حفاظت IP IP20
دسته بندی محصول کلاس II
سایر موارد
روش سیم کشی ترمینال فشاری، قطر سیم: 0.5-1.0 میلی متر مربع
نصب داخلی
بسته بندی کارتن کیسه PE با جداکننده (K=A)
وزن خالص 135 ±5 گرم
طول عمر 5 سال گارانتی @Ta50/TC70 درجه سانتیگراد، 230 ولت بار کامل
اطلاعات محصول
سیم کشی و عملکرد
Wiring diagram for 40W Isolated Sensor DIM LED Driver
ابعاد (واحد: میلی متر)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
منحنی پارامتر
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
منحنی طول عمر
Life time curve for 40W Isolated Sensor DIM LED Driver
تنظیم جریان خروجی
جریان خروجی محدوده ولتاژ S1 S2
1050 میلی آمپر 20-38 ولت روشن روشن
1000 میلی آمپر 20-40 ولت روشن -
950 میلی آمپر 20-42 ولت - روشن
900 میلی آمپر 20-42 ولت - -
راه اندازی اولیه

پس از روشن شدن، نیمه روشن است و پس از خودآزمایی، وارد تنظیم روشنایی ولتاژ پورت 0-10 ولت می شود (برای تمام روشنایی معلق است).

تنظیمات پیش فرض

دنده جریان مربوطه را مطابق با سفارش یا تقاضای مشتری تنظیم کنید.

نکات کاربردی
  • لطفاً این محصول را مطابق با مشخصات استفاده کنید. در صورت استفاده از محصول خارج از شرایط استفاده، ممکن است خرابی رخ دهد.
  • این محصول باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی و تغییر تنظیمات سوئیچ های DIP، برق را قطع کنید.
  • رشته LED بار باید ابتدا وصل شود و سپس برق ورودی را روشن کنید، در غیر این صورت ممکن است به رشته LED آسیب برساند.
  • پس از قطع برق ورودی درایور LED، ولتاژ باقیمانده در انتهای خروجی وجود خواهد داشت که می تواند حدود 3 دقیقه حفظ شود.
