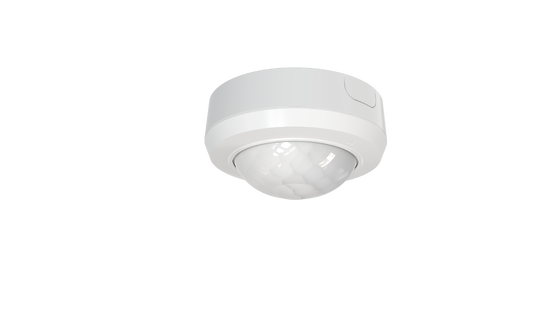

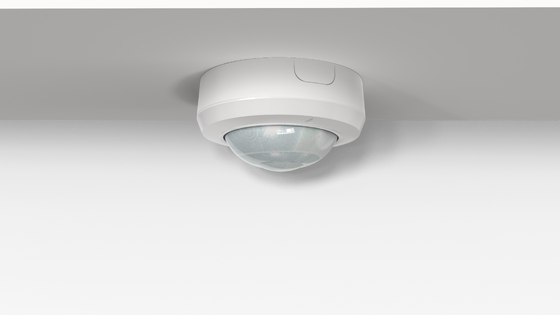

حداکثر ارتفاع نصب تا 30 متر سنسور PIR های بِی 360 درجه آشکارسازهای PIR های بِی
| محل منبع | چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE |
| شماره مدل | MSA250S IR |
| مقدار حداقل تعداد سفارش | 100 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | جعبه سفید + برچسب جعبه سفید + Clapboard + کارتن (K=A) |
| زمان تحویل | 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10000 عدد در ماه |
جزئیات محصول
| ولتاژ ورودی | 220-240VAC | جریان کار | 20mA مکس |
|---|---|---|---|
| مصرف برق | ≤0.5W | تابع | عملکرد روشن/خاموش |
| ظرفیت بار | 2000 وات (القایی) | ارتفاع نصب | 30 متر |
| نصب و راه اندازی | نصب سطحی | رتبه بندی IP | IP54 |
| برجسته کردن | سنسور حرکتی PIR های بِی,آشکارساز PIR 360 درجه با برد 30 متر,سنسور PIR های بِی با گارانتی |
||
توضیحات محصول
حسگر حرکت PIR MSA250S IR High Bay
سنسور حرکتی حرفه ای PIR با عملکرد تشخیص نور روز، طراحی شده برای نصب ارتفاع تا 30 متر با پوشش تشخیص 360 °.
خلاصه ی محصول
MSA250S IR یک سنسور حرکت PIR با عملکرد بالا است که دارای فناوری لنز فوق العاده ی Merrytek است. هنگامی که در ارتفاع 3 تا 30 متر نصب می شود، حداکثر پوشش تشخیص قطر 30 متر را به دست می آورد.در ترکیب با الگوریتم های پیشرفته نرم افزار، حرکت انسان را در سناریوهای مختلف صنعتی به دقت تشخیص می دهد تا برنامه های روشنایی هوشمند را تحریک کند.
ویژگی های کلیدی
- تشخیص حرکت PIR با عملکرد سنسور نور روز
- تشخیص دقیق حرکت با خروجی ON/OFF یک کانال
- منطقه تشخیص، زمان انتظار و آستانه نور روز قابل تنظیم از طریق سوئیچ چرخش یا کنترل از راه دور
- حداکثر محدوده تشخیص: قطر 30-36m در ارتفاع 10m / قطر 6-10m در ارتفاع 30m
- 26یک رله با حداکثر ظرفیت بارگذاری: 2000W مقاومت و 1200W تحرک
- حفاظت از ظرفیت 2kV
- تجهیزات نصب سطح
- ایده آل برای لابی، انبار و کاربردهای تشخیص حرکت صنعتی
مشخصات فنی
| پارامترهای ورودی/خرید | ||
|---|---|---|
| ولتاژ ورودی | 220-240 ولت AC | |
| ولتاژ نامی | 230 ولت AC | |
| جریان کاری | حداکثر 20mA | |
| مصرف برق | ≤0.5W @230V AC | |
| سیگنال خروجی | روشن / خاموش | |
| حداکثر ولتاژ افزایش | 2KV (L/N، EN61000-4-5) | |
| حداکثر جریان افزایش | 75A (50٪ اوج، دوم = 500us، 230Vac بار کامل، شروع سرد) | |
| حداکثر بارگیری | 2000W بار مقاومت و 1200W بار تحرک @ 230Vac | |
| پارامترهای سنسور | ||
|---|---|---|
| عملکرد | تشخیص حرکت PIR + حسگر نور روز | |
| منطقه شناسایی | کلید چرخش / تنظیم از راه دور MH10: 100%/75%/50%/25% | |
| زمان نگهداري | تنظیم از راه دور سوئیچ چرخش/MH10: آزمایش 2s/30s/1min/5min/10min/30min | |
| سنسور نور روز | تنظیم از راه دور سوئیچ چرخش/MH10: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/ غیرفعال | |
| محدوده تشخیص شعاع (100٪ محدوده) | 15-18m @ 25°C بر اساس ارتفاع نصب 10m (حرکت لمسی) 3- 5 متر @ 25 درجه سانتیگراد بر اساس ارتفاع نصب 3 متر (حرکت لمسی) |
|
| اولویت نور روز | تنظیمات متعدد از 50lux روشن / 300lux خاموش به 200lux روشن / 600lux خاموش | |
| کنترل از راه دور | در دسترس (کنترل از راه دور MH10) | |
| ارتفاعات نصب | ۳-۳۰ متر (قیمت معمولی: ۱۰ متر) | |
| محیط کاربرد | ||
|---|---|---|
| نصب | نصب سطح | |
| دمای کار | -25°C تا +50°C (مجموعه تشخیص ممکن است با درجه حرارت متفاوت باشد) | |
| دمای ذخیره سازی | -25°C تا +50°C، رطوبت ≤60٪ (غیر تهویه) | |
| استاندارد سیم کشی | قطر سیم: 0.2-2.5mm2، طول جدا کردن سیم: 5-8mm | |
| تضمین | 5 سال (تطبيقات داخل خانه) | |
| گواهینامه و استانداردها | ||
|---|---|---|
| گواهینامه | CE UACK | |
| الزامات زیست محیطی | مطابق با RoHS | |
| رتبه بندی IP | IP54 | |
ابعاد محصول
نمودار سیم کشی
توجهات مهم به سیم کشی:
1. ترمینال LN برای ورودی AC است، L'N برای خروجی AC است. لطفاً به درستی سیم بزنید.
2. حداکثر ظرفیت بارگذاری یک سنسور 2000W مقاومت و 1200W محرک برای یک بار واحد است. برای بار اضافی در یک حلقه،ما توصیه می کنیم اضافه کردن یک contactor AC به خروجی LN ترمینال برای جلوگیری از لحظه ای افزایش اضافه بار.
1. ترمینال LN برای ورودی AC است، L'N برای خروجی AC است. لطفاً به درستی سیم بزنید.
2. حداکثر ظرفیت بارگذاری یک سنسور 2000W مقاومت و 1200W محرک برای یک بار واحد است. برای بار اضافی در یک حلقه،ما توصیه می کنیم اضافه کردن یک contactor AC به خروجی LN ترمینال برای جلوگیری از لحظه ای افزایش اضافه بار.
الگوی تشعشعات تشخیصی
اطلاعات سیگنال شناسایی
این محصول سیگنال های حرکتی انسان را تشخیص می دهد. تشخیص سیگنال های حرکتی، حرکات انسانی قابل توجهی (رفتن) را در منطقه تشخیص شناسایی می کند.
فرآیند آغاز
هنگامی که روشن می شود، شاخص سنسور پس از چشمک زدن برای 20 ثانیه خاموش می شود. سنسور سیگنال های متحرک را در طول این دوره راه اندازی تشخیص نمی دهد.شما می توانید از سوئیچ چرخش یا کنترل از راه دور برای تنظیم منطقه تشخیص استفاده کنید، زمان نگه داشتن، سنسور نور روز و پارامترهای دیگر.
تنظیمات پیش فرض کارخانه
منطقه تشخیص: 100٪، زمان نگه داشتن ترمینال ON/OFF: 2s، زمان نگه داشتن ترمینال تماس خشک: 2s، آستانه نور روز: غیرفعال، شاخص: ON
پیکربندی سوئیچ چرخش
تنظیمات منطقه شناسایی
| تجهیزات | منطقه شناسایی |
|---|---|
| 1 | 25 درصد |
| 2 | 50 درصد |
| 3 | 75 درصد |
| 4 | 100 درصد |
تنظیمات زمان را نگه دارید
| تجهیزات | زمان نگهداري |
|---|---|
| 1 | آزمون 2s |
| 2 | دهه 30 |
| 3 | 1دقيقه |
| 4 | 5دقيقه |
| 5 | 10دقيقه |
| 6 | 30دقيقه |
تنظیمات سنسور نور روز
| تجهیزات | آستانه نور روز |
|---|---|
| 1 | 5 لوکس |
| 2 | 15 لوکس |
| 3 | 30 لکس |
| 4 | 50 لکس |
| 5 | 100 لکس |
| 6 | 150 لوکس |
| 7 | غیرفعال کنید |
تنظیمات اولویت نور روز
| تجهیزات | تنظیم اولویت نور روز |
|---|---|
| 1 | 50 لکس روشن / 300 لکس خاموش |
| 2 | 100 لکس روشن / 400 لکس خاموش |
| 3 | 150 لوکس روشن / 500 لوکس خاموش |
| 4 | 200 لوکس روشن / 600 لوکس خاموش |
| 5 | غیرفعال کنید |
دستورالعمل نصب و استفاده
- سنسور باید توسط یک برق حرفه ای در حالت خاموش نصب شود.
- ارتفاع نصب معمولی 10 متر برای استفاده در داخل خانه است
- نصب دور از مناطق گرم و یا به سرعت در حال تغییر دمای برای جلوگیری از ماشه های غلط
- اطمینان حاصل کنید که هیچ شی بزرگ در منطقه تشخیص وجود ندارد (سنسور نمی تواند از طریق اشیاء تشخیص دهد)
- از قرار دادن در نزدیکی اشیاء دارای بازتاب قوی، روترهای وای فای، اجاق های مایکروویو برای جلوگیری از محرک های غلط اجتناب کنید
- عملکرد منطقه تشخیص بر اساس دمای محیط 25°C است - عملکرد با تغییرات دمایی متفاوت است
- تشخیص بهینه شده برای حرکت لمسی؛ محدوده تشخیص حرکت شعاعی به دلیل ویژگی های PIR کوتاه تر است
اعلام عدم مسئولیت:به دلیل پیچیدگی تکنولوژی محصول و تفاوت در محیط های کاربردی، ما نمی توانیم توضیحات کاملا دقیق یا کامل را تضمین کنیم.این مشخصات فقط برای مرجع کاربر است.ما حق تغییر مشخصات محصول را بدون اطلاع و هیچ تعهد قانونی یا تضمینی نداریم.ما کاربران را تشویق می کنیم تا محتوای مشخصات را بر اساس تجربه استفاده از محصول خود تکمیل یا اصلاح کنند.برای اطلاعات بیشتر، لطفا با نماینده فروش ما تماس بگیرید.
