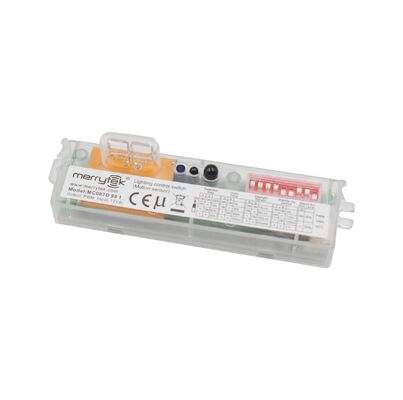

حسگر نور سه ضلعی شفاف پوسته PWM برای پارکینگ با طراحی آنتن ثبت شده
| محل منبع | شنژن، چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE |
| شماره مدل | MC087D 99 1 |
| مقدار حداقل تعداد سفارش | 100 |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | تخته چوبی + کارتن (K=A) |
| زمان تحویل | 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما ((وقتی در انبار). 2, سفارش عمده: 4 |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10000/ماهیانه |
جزئیات محصول
| دامنه ولتاژ عملیاتی | 12 ± 1VDC | سیگنال خروجی | سیگنال کاهش نور PWM / 0-10 ولت |
|---|---|---|---|
| ارتفاع نصب | 3 متر (حداقل 6 متر) | دمای محیط کار | -25 ~ 60 درجه سانتیگراد |
| جریان کار | 20±3mA | نصب و راه اندازی | ساخته شده است |
| بسته بندی | تخته چوبی + کارتن (K=A) | زمان زندگی | 5 سال ضمانت@ta |
| برجسته کردن | چراغ سه ضلعی PWM,چراغ پارکینگ سنسور حرکت,نور سنسور آنتن ثبت اختراع شده |
||
توضیحات محصول
سنسور نور سه ضلعی شفاف Shell PWM برای پارکینگ
ویژگی های محصول
- ورودی 12 ولت DC با سیگنال خفیف 0-10 ولت یا خروجی سیگنال خفیف PWM
- خفیف کردن سه مرحله ای و دو مرحله ای با منطقه تشخیص قابل تنظیم
- طراحی آنتن دیپول ضد متجانس با الگوریتم سازگاری
- حذف محرک غلط ناشی از تابش لبه های جانبی در محیط فلزی
- ایده آل برای پارکینگ ها و کاربردهای مشابه
- تنظیمات کنترل از راه دور و کلید DIP برای تنظیم آسان
مشخصات فنی
| مشخصات ورودی | |
|---|---|
| ولتاژ نامی | 12±1Vdc |
| جریان کار | 20±3mA |
| ولتاژ موج | <100mVp-p |
| مشخصات خروجی | |
| سیگنال خروجی | سيگنال کم رنگي PWM 0-10VDC |
| سنسور نور روز | |
| اولویت نور روز روشن | 5 لوکس 15 لوکس 30 لوکس 50 لوکس 100 لوکس 150 لوکس |
| اولویت نور روز خاموش است | 150 لکس 200 لکس 300 لکس |
| پارامترهای سنسور | |
| قدرت انتقال | حداکثر 1 ميلي وات |
| منطقه ی تشخیص (قطر) | نصب سقف 3 متر: r≥4m@0.3m/s، r≥2.5m@1m/s نصب روی دیوار: r≥5m@0.3m/s، r≥3m@1m/s |
| ارتفاع نصب | ۳ متر (حداکثر ۶ متر) |
| مشخصات محیط زیست | |
| دمای کار | -25 تا 60 درجه سانتیگراد |
| دمای ذخیره سازی | -40 تا 80 درجه |
| رطوبت | ≤85% بدون فشرده سازی |
| گواهینامه ها و استانداردها | |
| گواهینامه | CE |
| الزامات محیط زیست | RoHS 20، رسيد |
| رتبه بندی IP | IP20 |
| مشخصات دیگر | |
| سیم کشی | ترمینال 3 پین 2.0 میلی متری |
| نصب | ساختگی |
| بسته بندی | کارتن + کارتون ((K=A) |
| طول عمر | 5 سال گارانتی |
تغییرات مدل
| شماره مدل | MC087D 991 |
|---|---|
| حالت تنظیم شده | بالا بپوشید. پایین بپوشید. بالا بپوشید. |
| ساختار نصب | ساختار قفل. ساختار قفل. ساختار نصب پیچ. |
| سیگنال خروجی | سیگنال کمرنگ PWM سیگنال کمرنگ PWM سیگنال کمرنگ PWM سیگنال کمرنگ PWM |
| تصاویر محصول |  |
حالت های کاربردی
| عملکرد | پیکربندی |
|---|---|
| عملکرد ON/OFF | زمان آماده سازی به "0s" تنظیم شده است |
| عملکرد کمرنگ دو مرحله ای | زمان آماده سازی به "+∞" تنظیم شده، سنسور نور روز به " غیرفعال" تنظیم شده |
| عملکرد کمر رنگ سه مرحله ای | زمان آماده سازی به "1 دقیقه/10 دقیقه" تنظیم شده، سنسور نور روز به " غیرفعال" تنظیم نشده است |
| اولویت نور روز | زمان آماده سازی به "+∞" تنظیم شده است، سنسور نور روز به "10Lux/30Lux/50Lux" تنظیم شده است. |
اطلاعات محصول
ابعاد
نمودار عملکرد و سیم کشی
راهنمای نصب
يادداشت نصب:فاصله بین آنتن مایکروویو و صفحه فلزی و محفظه لامپ باید بیشتر از 3.2 میلی متر باشد و پله صفحه فلزی نباید بیشتر از 2 میلی متر باشد.در غیر اینصورت بر عملکرد آنتن مایکروویو تاثیر میذاره.
پیکربندی سوئیچ DIP
| عملکرد | منطقه شناسایی | زمان نگهداري | سنسور نور روز | دوره آماده سازی | سطح کم نور حالت آماده | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | روشن | روشن | 100 درصد | روشن | روشن | 5s | روشن | روشن | 15 لکس | روشن | روشن | 0s | روشن | 20 درصد |
| Ⅱ | روشن | - | 75 درصد | روشن | - | دهه 30 | روشن | - | 50 لکس | روشن | - | 1دقيقه | - | 30 درصد |
| Ⅲ | - | روشن | 50 درصد | - | روشن | 3دقيقه | - | روشن | 150 لکس | - | روشن | 10دقيقه | ||
| Ⅳ | - | - | 25 درصد | - | - | 10دقيقه | - | - | غیرفعال کنید | - | - | +∞ | ||
يادداشت:هنگامی که کد شماره گیری دوره ی ایستادگی به +∞ تنظیم شود، به حالت اولویت نور روز با خاموش شدن نیمه روشن وارد می شود.
الگوی تشعشعات
راه اندازی و تنظیمات پیش فرض
فرآیند آغاز
چراغ با روشنایی 100٪ پس از روشن شدن روشن می شود و پس از 10 ثانیه خاموش می شود. در طول راه اندازی، هیچ سیگنال سنجش حرکت خارجی تشخیص داده نمی شود.
تنظیمات پیش فرض
- حساسیت: 100%
- زمان نگه داشتن: 5 ثانیه
- سنسور نور روز: غیرفعال
- زمان آماده سازی: 0s
- سطح کم نور حالت آماده: 20 درصد
دستورالعمل های استفاده
یادداشت های مهم نصب:
- نصب باید فقط توسط برق شناسان واجد شرایط انجام شود
- همیشه قبل از نصب، سیم کشی یا تغییر تنظیمات DIP خاموش کنید
- منطقه تشخیص با سرعت شی، اندازه، ارتفاع نصب، زاویه، محیط و مواد بازتاب دهنده متفاوت است
- نصب دیوار به طور قابل توجهی منطقه تشخیص را در مقایسه با نصب سقف افزایش می دهد
- پارامترهای سنسور ممکن است نیاز به تنظیم برای محیط های مختلف نصب داشته باشد.
- فقط برای استفاده در داخل خانه - استفاده در خارج از خانه بر عملکرد ضد آب تاثیر می گذارد
- حداکثر ارتفاع نصب: 6 متر (بهترین: 3 متر)
- حداقل فاصله بین سنسورها: 3 متر
- از نصب در نزدیکی اشیاء متحرک، فن ها، موتورهای DC یا خروجی های هوا اجتناب کنید
- مایکروویو نمی تواند به فلز نفوذ کند - در محفظه های فلزی بسته نصب نکنید
- استفاده از منبع برق تنظیم شده DC با ولتاژ خروجی پایدار و ضریب ریزش کم (<100mV)
- جریان بار باید بیشتر از 25mA باشد
