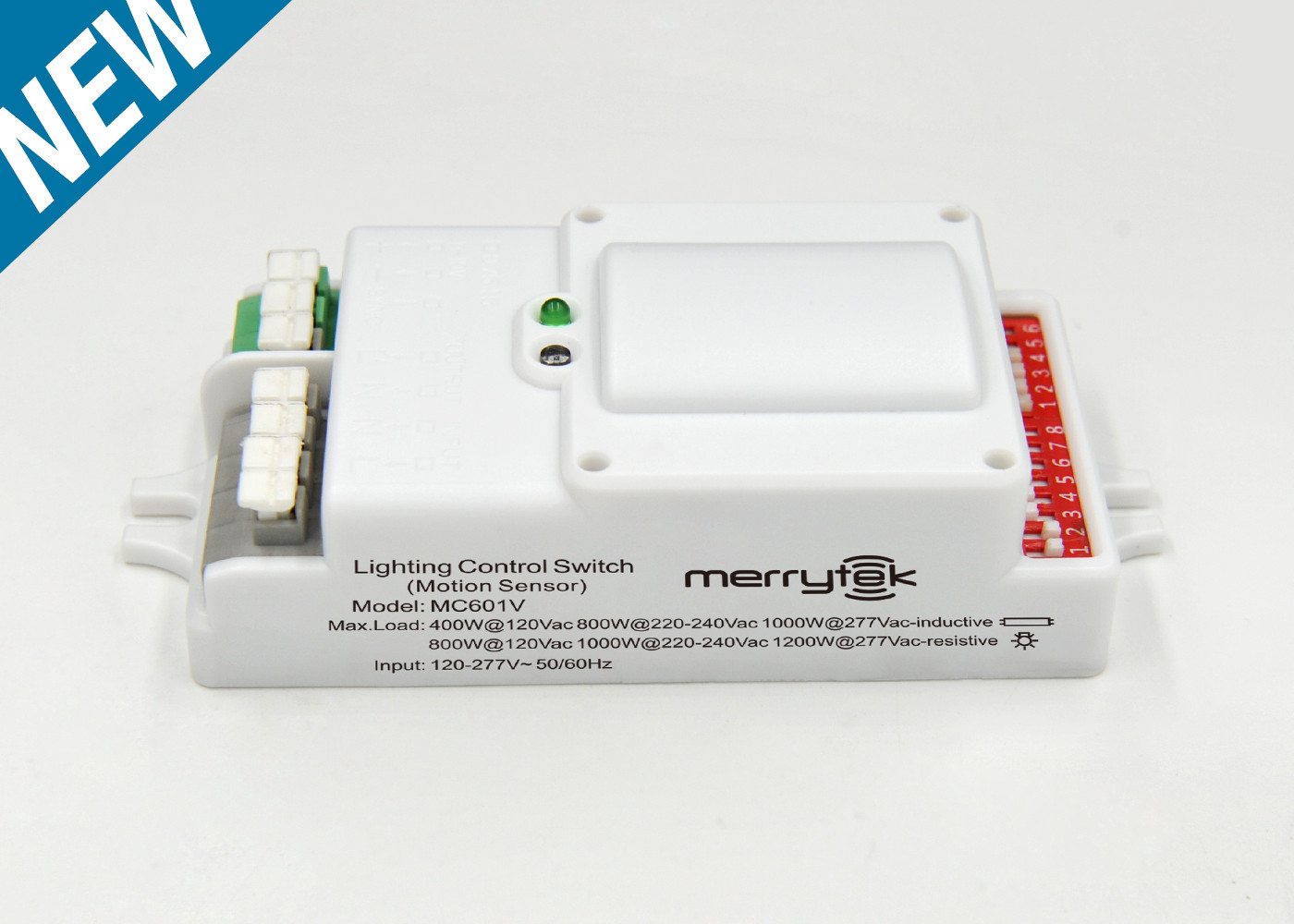

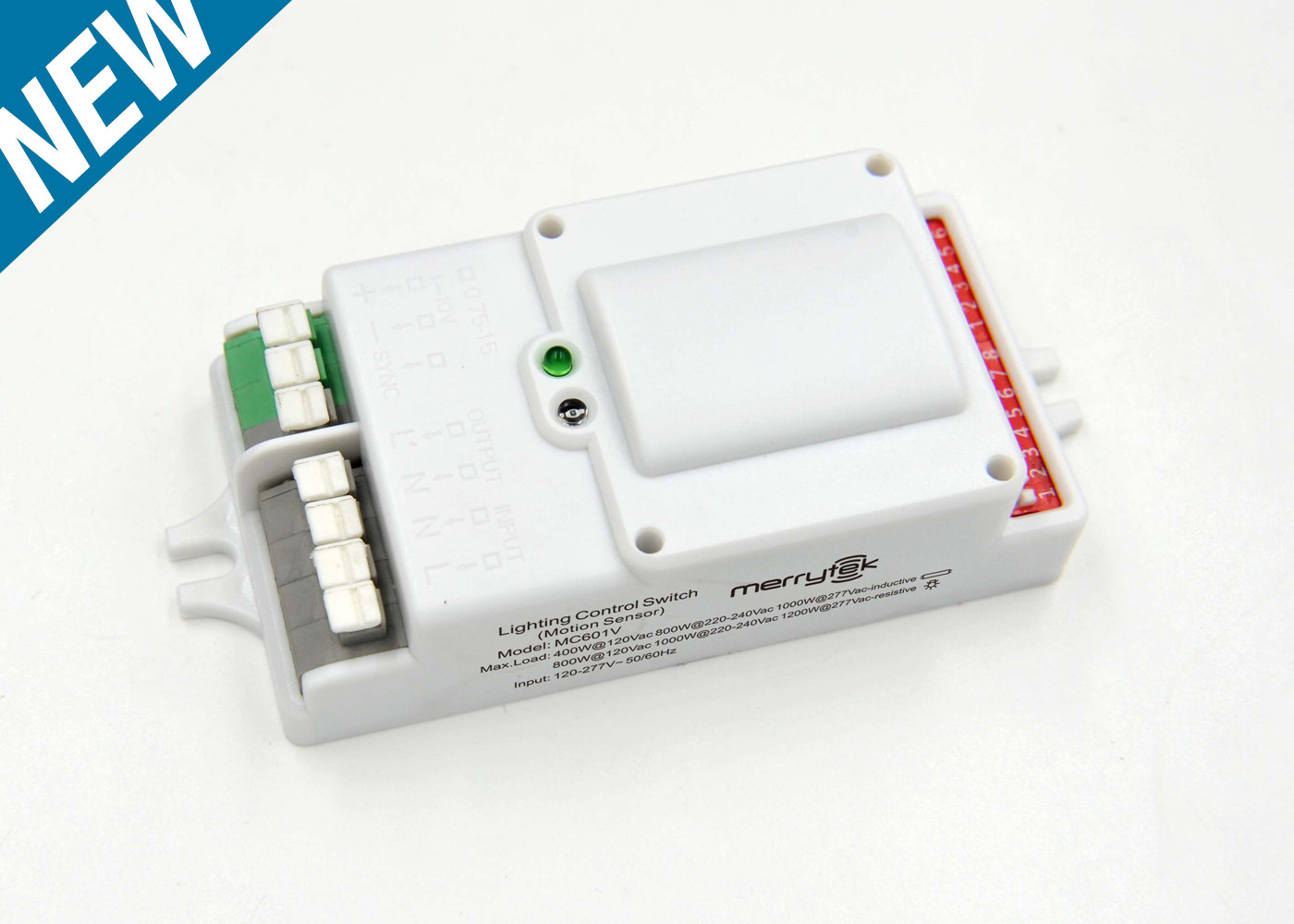

سنسور حرکت مایکروویو کم نور MC601V 120/277Vac UL نسخه آمریکای شمالی

عملکرد ضلعی گواهینامه UL حرکت مایکروویو MC601V با دکمه 0-10V برای آمریکای شمالی

توضیحات

MC601V یک دستگاه تشخیص حرکت نوآورانه و فعال با سیستم HF 5.8GHz است. حرکت را می توان از طریق پلاستیک، شیشه و مواد غیر فلزی نازک تشخیص داد.و براي آمريکا با گواهينامه UL مناسب است.

اين سنسور منطقه ي تحسين شده است، چون از نسل سوم تکنولوژي ميري تک استفاده ميکنه،ماژول مایکروویو 8GHz می تواند به راحتی به ارتفاع بالای 12 متر و منطقه تشخیص طولانی 8 متر در شعاع برسد.و دو روش مختلف نصب وجود دارد، نصب سطح و بر اساس نصب،

سنسورها بدون از بین بردن راحتی، صرفه جویی در انرژی را امکان پذیر می کنند. هنگامی که در ترکیب با رانندگان LED 0-10 ولت یا بالاست های قابل تنظیم استفاده می شود، می توانند عملکرد 3 مرحله ای را به دست آورند.که برای استفاده در برخی از مناطق که نیاز به یک اطلاعیه تغییر نور قبل از کاملا خاموش کردن.

همچنین رابط 0-10 ولت در سنسورها می تواند با سنسور نور روز مستقل Merrytek MS01 مطابقت داشته باشد و برداشت نور روز را اجرا کند،به این معنی که سیستم روشنایی دارای کنترل های خودکار است که یا نور مصنوعی را به پاسخ به نور روز موجود در فضا خاموش یا کم می کند..

ویژگی

1.ولتاژ ورودی 120/277V AC، 50-60Hz

2. 2 مرحله یا 3 مرحله کمرنگ با راننده LED 1-10V dimmable

3. طراحی شده با رابط Syn، یک گروه از سنسورها می تواند به طور همزمان کنترل شود

4. 5 سال گارانتی

پارامترها

عملکرد

1. تابع روشن کردن و خاموش کردن ((مدت آماده سازی 0s)

2. تابع کمرنگي دو مرحله ((مدت آماده نشستن ∞+∞)

3. عملکرد ضلعی سه مرحله ای ((مدت ایستادگی 5s / 5min / 10min / 30min / 1h)

ابعاد (ملی متر)

*برای جلوگیری از انتقال مایکروویو، لطفا سوراخ را مانند تصویر بالا برش دهید تا مطمئن شوید که آنتن مایکروویو در معرض فلز قرار دارد.

سیم کشی

* سنسور برای اتصال تنها یک بار طراحی شده است. اتصال بیش از یک بار ممکن است به سنسور آسیب برساند.

ساختار

الگوی تشخیص

نصب سقف

ارتفاع: 3 متر	ارتفاع: 6 متر	ارتفاع:9 متر	ارتفاع: 12 متر
حساسیت: 100٪	حساسیت: 100٪	حساسیت: 100٪/75٪	حساسیت: 100٪
به سرعت حرکت ميکنه	به سرعت حرکت ميکنه	به سرعت حرکت ميکنه	به سرعت حرکت ميکنه
(سرعت: 1 متر در ثانیه)	(سرعت: 1 متر در ثانیه)	(سرعت: 1 متر در ثانیه)	(سرعت: 1 متر در ثانیه)
آهسته حرکت کن	آهسته حرکت کن	آهسته حرکت کن	آهسته حرکت کن
(سرعت: 0.3m/s)	(سرعت: 0.3m/s)	(سرعت: 0.3m/s)	(سرعت: 0.3m/s)

تنظیمات سوئیچ دیپ

منطقه شناسایی

زمان نگهداري

دوره آماده سازی

سنسور نور روز

سطح DIM آماده

شروع

عملکرد روشن شدن / خاموش شدن / عملکرد ضلعی سه مرحله ای: پس از روشن شدن ، سنسور به طور خودکار نور را در روشنایی 100٪ روشن می کند. پس از 10 ثانیه ، نور را خاموش می کند. در طول راه اندازی ،حسگر قادر به تشخیص حرکت نیست.. 2/ عملکرد کمرنگ 2 مرحله ای: پس از روشن شدن، سنسور به طور خودکار نور را در روشنایی 100٪ روشن می کند. پس از 10 ثانیه، نور را به سطح کم نور کاهش می دهد (با تنظیم سطح کمرنگ حالت آماده).در طول راه اندازی، سنسور قادر به

تنظیمات کارخانه

منطقه تشخیص: 100٪، زمان انتظار: 5s، دوره آماده سازی: 5s، سطح کم نور آماده سازی: 10٪، سنسور نور روز: غیرفعال

اعلامیه درخواست

1. سنسور باید توسط یک برق شناس واجد شرایط نصب شود. و اطمینان حاصل کنید که منبع برق قبل از نصب یا نگهداری محصول خاموش شده است.

2نصب در داخل یک محفظه شیشه ای یا پلاستیکی منجر به کاهش حساسیت تشخیص می شود. انتظار کاهش حدود 20٪ برای هر 3 میلی متر ضخامت است.

3. منطقه تشخیص تحت تاثیر سرعت حرکت، ارتفاع نصب و حجم شی در حال حرکت خواهد بود.

4حسگر نور روز در محیط آفتابی بدون چراغ آزمایش شد

5تنظیمات سنسورها ممکن است نیاز به تنظیم برای مطابقت با محل نصب داشته باشد، لطفا دستورالعمل های زیر را دنبال کنید یا با تولید کننده تماس بگیرید.

6. سنسور فقط برای استفاده در داخل طراحی شده است. استفاده در فضای باز برای مدت طولانی ممکن است اثرات ضد آب را کاهش دهد.باران یا باد می تواند سنسور مایکروویو را حتی اگر بدون حرکت انسان در هنگام استفاده در فضای باز فعال کند.

7فاصله بین هر دو سنسور باید حداقل 3 متر باشد تا از تداخل با یکدیگر جلوگیری شود.

8هنگامی که سنسور مایکروویو در یک لامپ فلزی یا فضای دارای بازتاب بزرگ نصب می شود، به عنوان مثال یک انبار با سقف فلزی،مایکروویو منعکس خواهد شد و باعث می شود چراغ به طور دائم روشن حتی اگر بدون سیگنال حرکت. لطفا منطقه تشخیص (حساسیت) را برای حل مشکلات کاهش دهید یا برای ارائه پشتیبانی فنی با تولید کننده سنسور مایکروویو تماس بگیرید.

9اطمینان حاصل کنید که سنسور نزدیک یا توسط مواد با تراکم بالا مانند فلز، شیشه، دیوار های بتنی و غیره مسدود نمی شود. این مواد می توانند مایکروویو را کاهش دهند یا مسدود کنند و باعث تحریک غلط شوند.

10. مطمئن شوید که هیچ فن و یا سایر اجسام لرزش در منطقه نصب وجود دارد. حرکات سنسور را به عنوان به عنوان به همراه داشته باشد.

11به شما توصیه می شود که قبل از استفاده گسترده از سنسور در یک پروژه نورپردازی جدید 5 نمونه را آزمایش کنید.
