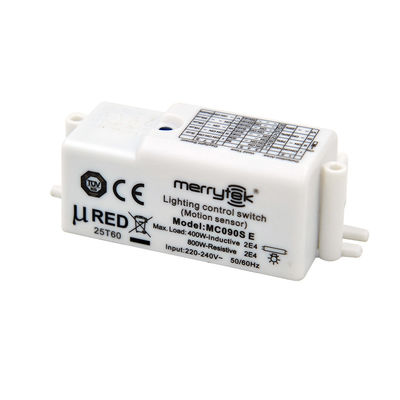

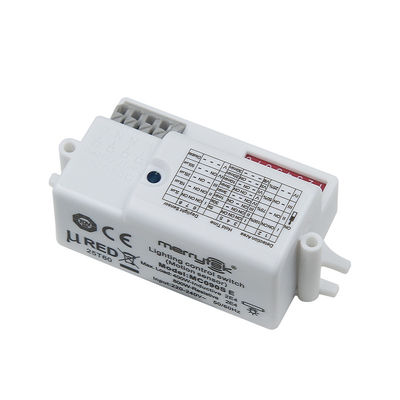

سنسور حرکت مایکروویو سوئیچینگ خودکار با ترمینال فشاری 4 پل MC090S E
| محل منبع | چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE, TUV & RED |
| شماره مدل | MC090S E |
| مقدار حداقل تعداد سفارش | (100 عددی) |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود |
| زمان تحویل | 1، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت شما. 2، سفارش فله: 3-4 هفته پس از دریافت |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10 000pcs در هر ماه |
جزئیات محصول
| ولتاژ عملیاتی | 220-240VAC 50/60Hz | پاور آماده به کار | ≤0.5W |
|---|---|---|---|
| حسگر نور روز | 2Lux/10Lux/25Lux/50Lux/غیرفعال | ارتفاع نصب | 2.5-6 متر |
| دمای عملیاتی | -20℃~+60℃ | گواهی مورد نیاز | CE، TUV و RED |
| نصب و راه اندازی | نصب داخلی | رتبه بندی IP | IP20 |
| بعد | 62*36*25 میلی متر | طول عمر | 5 سال گارانتی @Ta 230V فول بار |
| برجسته کردن | سنسور حرکت ترمینال,سنسور حرکت مایکروویو 264 VAC,سنسور حرکت مایکروویو با تعویض خودکار |
||
توضیحات محصول
سنسور حرکتی مایکروویو سوئیچینگ خودکار با ترمینال فشاری 4 پل
[ویژگی محصول]
- نسخه تشخیص حرکت مایکروویو.
- هشت تنظیم سوئیچ DIP، فاصله، زمان، سنسور نور روز، چند سرعته قابل تنظیم.
- اندازه نصب فوق‌العاده کوچک، گزینه‌های نصب متعدد، پشتیبانی از گزینه‌های نصب بالا و پایین.
- بسیار مقرون به صرفه، پشتیبانی از انواع لامپ‌ها، لامپ‌های سه گانه، لامپ‌های سقفی.
- سنسور مادون قرمز برای فیلتر کردن سنسور نور استفاده می‌شود، و مقدار حساسیت نور دقیق‌تر است و تحت تأثیر روزهای ابری و آفتابی قرار نمی‌گیرد.
- آنتن 5.8 گیگاهرتز با امپدانس پایین برای مصونیت برتر در برابر تداخل.
- گواهینامه RED، TUV دسته‌ای.
- 5 سال گارانتی
[پارامترها]
| ورودی | ولتاژ نامی | 220-240 ولت متناوب 50/60 هرتز |
| توان بدون بار | ≤1.0 وات | |
| توان آماده به کار | ≤0.5 وات | |
| تست موج | بین L و N: 1 کیلو ولت | |
| خروجی | حالت کار | روشن/خاموش |
| نوع بار | مقاومتی یا خازنی | |
| ظرفیت بار | 800 وات (مقاومتی) یا 400 وات (خازنی) | |
| جریان هجومی بار | رله 30 آمپر - 30 آمپر (عرض تست 500 میکروثانیه @230 ولت متناوب در 50% پیک جریان، شروع سرد در بار کامل) یا 60 آمپر (عرض تست 200 میکروثانیه @230 ولت متناوب در 50% پیک جریان، شروع سرد در بار کامل) | |
| سنسور | فرکانس کاری | 5.8 گیگاهرتز ±74.9 مگاهرتز. باند موج ISM |
| توان ارسالی | حداکثر 0.5 میلی وات. | |
| زمان نگهداری | 5 ثانیه / 30 ثانیه / 60 ثانیه / 3 دقیقه / 5 دقیقه / 10 دقیقه / 20 دقیقه / 30 دقیقه | |
| منطقه تشخیص | 100% / 75% / 50% / 25% | |
| سنسور نور روز | 2 لوکس / 10 لوکس / 25 لوکس / 50 لوکس / غیرفعال | |
| شعاع تشخیص (منطقه تشخیص: 100%) | نصب سقفی در ارتفاع 3 متر: 0.3 متر بر ثانیه ≥4 متر، 1 متر بر ثانیه ≥2.5 متر | |
| نصب دیواری در ارتفاع 2 متر: 0.3 متر بر ثانیه ≥8 متر، 1 متر بر ثانیه ≥4 متر | ||
| ارتفاع نصب | 2.5-6 متر (نصب سقفی) | |
| زاویه تشخیص | 90 درجه در صفحه Xz / 95 درجه در صفحه Yz | |
|
کاری محیط |
دمای کاری | -20 درجه سانتیگراد … +60 درجه سانتیگراد رطوبت: 85% (غیر متراکم) |
| دمای ذخیره سازی | -40 درجه سانتیگراد … +80 درجه سانتیگراد | |
|
حداکثر دمای پوسته (Tc) |
80 درجه سانتیگراد | |
| استانداردهای گواهینامه | استانداردهای ایمنی | EN61058-1 |
| استانداردهای EMC | EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479 | |
| الزامات محیطی | RoHS | |
| گواهینامه | CE, TUV & RED | |
| سایر موارد | مشخصات ترمینال ورودی/خروجی | 0.5-0.75 میلی متر مربع2 |
| درجه حفاظت IP | IP20 | |
| کلاس حفاظت | کلاس II | |
| نصب | نصب داخلی | |
| ابعاد | 62*36*25 میلی متر | |
| بسته بندی | کیسه حباب دار + جداکننده + جعبه بیرونی (K=A) | |
| وزن خالص | 36 گرم | |
| طول عمر | 5 سال گارانتی @Ta 230 ولت بار کامل | |
|
توجه 1. "N/A" به معنی در دسترس نیست. 2. منطقه تشخیص تحت تأثیر حجم جسم متحرک و سرعت حرکت قرار می‌گیرد. منطقه تشخیص توسط فردی با قد 165 سانتی متر و سرعت راه رفتن 0.5 متر بر ثانیه آزمایش می‌شود. |
||
[شرح عملکرد]
عملکرد روشن/خاموش
[ابعاد (میلی متر)]
[سیم کشی]
*سنسور برای اتصال فقط یک بار طراحی شده است. اتصال بیش از یک بار ممکن است به سنسور آسیب برساند.
[ساختار]
[الگوی تابش]
نصب سقفی
|
ارتفاع نصب سقفی: 3 متر حساسیت: 100%/75%/50%/25% |
ارتفاع نصب سقفی: 6 متر (*) حساسیت: 100%/75%/50% |
|
حرکت عادی (سرعت: 1 متر بر ثانیه) |
حرکت عادی (سرعت: 1 متر بر ثانیه) |
|
حرکت آهسته (سرعت: 0.3 متر بر ثانیه) |
حرکت آهسته (سرعت: 0.3 متر بر ثانیه) |
*حساسیت تشخیص 50%، 75%، 100% هنگام نصب در ارتفاع 6 متری قابل کار است. فقط حساسیت 25% قادر به تشخیص سیگنال حرکت نیست.
نصب دیواری:
|
ارتفاع نصب دیواری: 2 متر حساسیت: 100%/75%/50%/25% |
|
|
حرکت عادی (سرعت: 1 متر بر ثانیه) |
حرکت آهسته (سرعت: 0.3 متر بر ثانیه) |

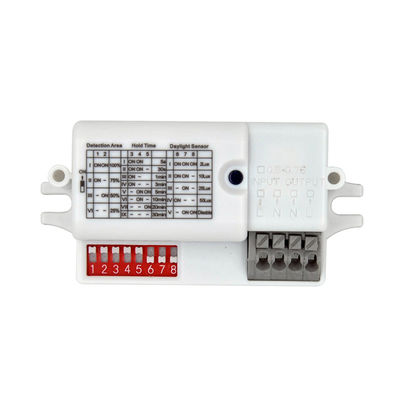

[تنظیمات شماره گیری عملکرد]
منطقه تشخیص
| 1 | 2 | ||
| Ⅰ | روشن | روشن | 100% |
| Ⅱ | روشن | - | 75% |
| Ⅲ | - | روشن | 50% |
| Ⅳ | - | - | 25% |
زمان نگهداری
| 3 | 4 | 5 | ||
| Ⅰ | روشن | روشن | روشن | 5 ثانیه |
| Ⅱ | روشن | روشن | - | 30 ثانیه |
| Ⅲ | روشن | - | روشن | 1 دقیقه |
| Ⅳ | روشن | - | - | 3 دقیقه |
| Ⅴ | - | روشن | روشن | 5 دقیقه |
| Ⅵ | - | روشن | - | 10 دقیقه |
| Ⅶ | - | - | روشن | 20 دقیقه |
| Ⅷ | - | - | - | 30 دقیقه |
سنسور نور روز
| 6 | 7 | 8 | ||
| Ⅰ | روشن | روشن | روشن | 2 لوکس |
| Ⅱ | روشن | روشن | - | 10 لوکس |
| Ⅲ | - | روشن | - | 25 لوکس |
| Ⅳ | روشن | - | - | 50 لوکس |
| Ⅴ | - | - | - | غیرفعال |
*هنگامی که روی حالت غیرفعال تنظیم شود، سنسور تا زمانی که حرکت جسم تشخیص داده شود، نور را روشن می‌کند، صرف نظر از اینکه نور کافی باشد یا نه.
[عملکرد لغو]
برق را قطع کنید، سنسور را 3 بار به سرعت روشن/خاموش کنید (روشن-خاموش-روشن-خاموش-روشن) در عرض 2 ثانیه برای لغو عملکرد سنسور. چراغ‌ها 3 بار چشمک می‌زنند و سپس به طور دائم روشن می‌شوند. برق را قطع کرده و دوباره وصل کنید تا عملکرد سنسور بازیابی شود.
[راه اندازی]
پس از روشن شدن، سنسور به طور خودکار نور را با روشنایی 100% روشن می‌کند. پس از 10 ثانیه، نور را خاموش می‌کند. در طول راه اندازی، سنسور قادر به تشخیص حرکت نیست.
[تنظیمات کارخانه]
منطقه تشخیص: 100%، زمان نگهداری: 5 ثانیه، سنسور نور روز: غیرفعال
[احتیاط در استفاده]
- مطمئن شوید که قبل از نصب یا تنظیم سوئیچ دایال، منبع تغذیه را قطع کرده‌اید.
- مایکروویو نمی‌تواند از فلز عبور کند، مطمئن شوید که هیچ فلزی بالای سنسور وجود ندارد.
- باید حداقل 3.5 میلی متر از فلز اطراف آنتن مایکروویو فاصله داشته باشد. قرار دادن آنتن و فلز در یک سطح افقی مجاز نیست.
