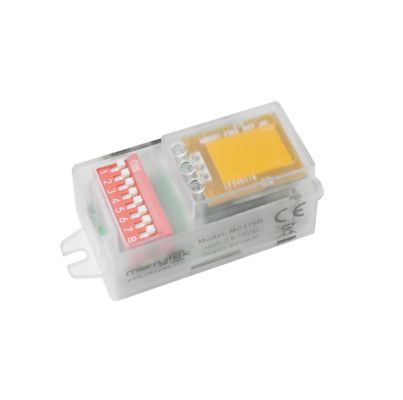

سنسور حرکت مایکروویو DC، با عملکرد اولویت نور روز، تنظیم سوئیچ DIP MC176D
| محل منبع | چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE |
| شماره مدل | MC176D |
| مقدار حداقل تعداد سفارش | 100 قطعه |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | کیسه حباب + پارتیشن + جعبه بیرونی (K=A) |
| زمان تحویل | <i>within 5 working days for sample and small order;</i> <b>ظرف 5 روز کاری برای نمونه و سفارش کوچک؛< |
| شرایط پرداخت | T/T ، Western Union |
| قابلیت ارائه | 10000 عدد در ماه |
جزئیات محصول
| ولتاژ نامی | 7.5-13VDC | جریان کار | 16±2 میلی آمپر |
|---|---|---|---|
| سیگنال خروجی | سیگنال کم نور PWM PWM | فرکانس کاری | 5.8 گیگاهرتز ± 75 مگاهرتز، باند ISM |
| ارتفاع نصب | 3 متر (حداکثر 6 متر) | دمای کاری | داخلی: -25 ~ 60 ℃ |
| طول عمر | 5 سال ضمانت@ta | ||
| برجسته کردن | سنسور حرکتی مایکروویو با برداشت نور روز,حسگر حرکت مایکروویو DC,سنسور مایکروویو سوئیچ DIP |
||
توضیحات محصول
سنسور حرکت مایکروویو DC، با عملکرد اولویت نور روز، تنظیم سوئیچ DIP
ویژگی های محصول
- 7.5-13VDC ورودی، مطابقت قدرت DC یا با 12VDC
- منبع برق راننده LED برای خروجی قدرت کمکی
- سیگنال کم رنگ 5V PWM، کم رنگ 3 مرحله یا 2 مرحله
- تنظیم همه پارامترهای سنسور حرکت توسط DIP
- ماژول آنتن با مقاومت پایین با طراحی ستون راهنمای نور اندازه کوچک، می تواند باز شدن صفحه چراغ را کاهش دهد
- تابع اولویت نور روز
پارامترها
| ورودی | |
|---|---|
| ولتاژ نامی | 7.5-13VDC |
| جریان کاری | 16±2mA |
| ولتاژ ریپل | < 100mVp-p |
| تولید | |
| سیگنال خروجی | سیگنال کم رنگ 5 ولت PWM |
| سنسور نور روز | |
| آستانه نور روز | 5Lux/15Lux/50Lux/ غیرفعال |
| اولویت نور روز | روشن. |
| 5 لکس | 15 لکس |
| 15 لکس | 50 لکس |
| 50 لکس | 100 لکس |
| سطح کم نور | 25 درصد |
| پارامترهای سنجش | |
| فرکانس کار | 5.8GHz ±75MHz، باند ISM |
| قدرت انتقال | حداکثر 1 ميلي وات |
| منطقه شناسایی | 100/75%/50/25% |
| زمان نگهداري | 5s/90s/3min/10min |
| دوره آماده سازی | 0s/30s/10min/+∞ |
| محدوده تشخیص (قطر) | نصب سقف با ارتفاع 3 متر: r≥4m@0.3m/s، r≥2.5m@1m/s؛ نصب افقی با ارتفاع 2 متر: r≥8m@0.3m/s، r≥4m@1m/s |
| ارتفاع نصب | ۳ متر (حداکثر ۶ متر) |
| محیط زیست | |
| دمای کار | -25 تا 60 درجه سانتیگراد |
| دمای ذخیره سازی | -40°C تا 80°C، رطوبت ≤85٪ (غیر منجمد) |
| استانداردهای صدور گواهینامه | |
| گواهینامه | CE، RED (در انتظار) |
| الزامات زیست محیطی | مطابق با RoHS 2.0الزامات دامنه |
| رتبه بندی IP | IP20 |
| سایر | |
| سیم کشی | ترمینال 3 پین 2.0 میلی متری |
| الزامات نصب | نصب داخلی |
| الزامات بسته بندی | کیسه حباب + پارتیشن + جعبه بیرونی (K=A) |
| وزن خالص | 13 ± 2g |
| طول عمر | 5 سال گارانتی |
شرح عملکرد
| MC176D | عملکرد |
|---|---|
| عملکرد ON/OFF | N/A |
| عملکرد کمرنگ دو مرحله ای | زمان آماده سازی به "+∞" تنظیم شود. |
| عملکرد کمر رنگ سه مرحله ای | زمان آماده سازی به "30S/10min" تنظیم شود. |
| برداشت در روز | N/A |
| اولویت نور روز | زمان آماده سازی به "+∞" تنظیم شود. |
نمودار عملیات
عملکرد روشن/ خاموش (زمان آماده سازی را به "0s" تنظیم کنید)
عملکرد کمر گشایش دو مرحله ای (زمان آماده سازی را به "+∞" تنظیم کنید)
عملکرد ضلعی سه مرحله ای (مدت ایستادگی را به "10S/1min/3min/5min/10min/30min" تنظیم کنید)
اولویت نور روز
نمودارها
ابعاد ((ملی متر)
سیم کشی، عملکرد
تنظیمات سوئیچ DIP
| منطقه شناسایی | زمان نگهداري | سنسور نور روز | دوره آماده سازی | |
|---|---|---|---|---|
| روشنش کن | خاموشش کن | |||
| من 100درصد فعالم | 5s | 5Lux روشن شده | 15 لکس | بر روی بر روی 0S |
| II - ON 75% | -در 90s | -در 15 لوکس | 50 لکس | -در 30S |
| III ON - 50٪ | روشن - 3 دقیقه | روشن - 50Lux | 100 لکس | - 10دقيقه |
| IV - - 25% | - - 10دقيقه | - غیرفعال کن | - | - - +∞ |
نمودار تشعشعات
شروع
سنسور برای اولین بار نور را با روشنایی 100٪ روشن می کند و پس از 10 ثانیه خاموش می کند. در طول دوره ی راه اندازی، هیچ سیگنال تشخیص حرکتی خارجی تشخیص داده نمی شود.
تنظیمات پیش فرض
حساسیت: 100٪ زمان نگه داری: 5s سنسور نور روز: غیرفعال؛ دوره آماده سازی: 0S؛ سطح کم نور آماده سازی: 25٪
اعلامیه درخواست
- سنسور باید توسط یک برق شناس حرفه ای نصب شود. لطفا قبل از نصب، سیم کشی، تغییر تنظیمات سوئیچ DIP و غیره برق را قطع کنید.
- فاصله تشخیص با عواملی مانند سرعت حرکت شی در حال حرکت، اندازه شی در حال حرکت، ارتفاع نصب، زاویه نصب،اینکه آیا محیط نصب باز است، و مواد بازتاب دهنده.
- هنگامی که سنسور مایکروویو بر روی دیوار نصب می شود، فاصله تشخیص در مقایسه با نصب شده بر روی سقف به شدت افزایش می یابد.
- پارامترهای سنسور ممکن است نیاز به پیکربندی مجدد در محیط های مختلف نصب داشته باشند، لطفاً به دستورالعمل های زیر مراجعه کنید یا با تولید کننده تماس بگیرید.
- این سنسور فقط برای استفاده در داخل خانه، باد و باران در خارج از خانه است و اجسام متحرک اطراف باعث تحریک غلط می شوند.
- ارتفاع نصب محصول حسگر نمی تواند بیش از 6 متر باشد و ارتفاع مطلوب 3 متر است؛ فاصله بین دو حسگر باید بیشتر از 3 متر باشد.
- هنگامی که سنسور در یک لامپ فلزی، روی یک سطح منعکس کننده فلزی یا در یک محیط بسته باریک نصب می شود، مایکروویو چندین بار منعکس می شود و باعث تحریک غلط می شود.
- لطفاً اطمینان حاصل کنید که سیگنال های متحرک مانند فن ها، موتورهای DC، لوله های فاضلاب، خروجی های هوا و غیره در اطراف سنسور وجود ندارد، در غیر این صورت سنسور ممکن است باعث تحریک غلط شود.
- مایکروویو نمی تواند به فلز نفوذ کند، از نصب در لامپ های فلزی بسته یا نیمه بسته اجتناب کنید و نباید فلزی یا شیشه ای که محصول را مسدود کند وجود داشته باشد.
- سنسور با درایور PWM / 0-10V متفاوت، اثر کم نور ممکن است متفاوت باشد.
- باید از یک منبع برق تنظیم شده DC با ولتاژ خروجی پایدار و ضریب موج پایین استفاده شود. موج منبع برق باید کمتر از 100mV باشد؛ جریان بار باید بیشتر از 25mA باشد.
- مشخصات و پارامترهای محصول می توانند بدون اطلاع قبلی بهینه شوند.
