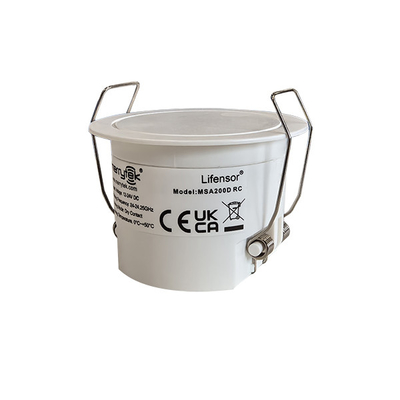

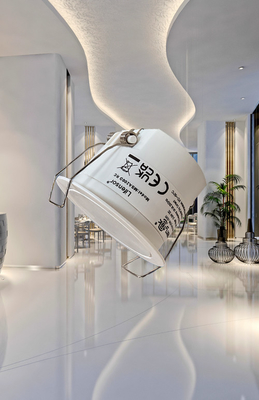

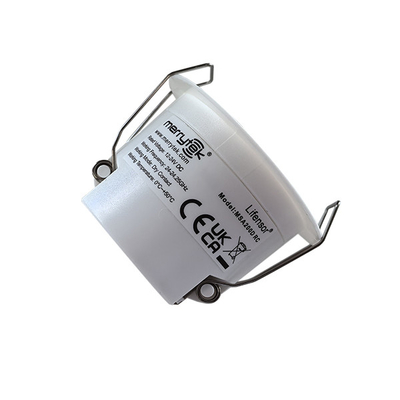

24GHz Lifesnor Detection DC Microwave Sensor نوع جاسازی شده تماس خشک نسخه MSA200D RC

24GHz Lifesnor Detection DC Microwave Sensor نوع جاسازی شده تماس خشک نسخه MSA200D RC

برای جزئیات بیشتر، لطفا مشخصات را به صورت زیر دانلود کنید:

MSA200D RC V1.2 مشخصات.pdf

1. ویژگی ها

سنسور یک نسخه اتصال خشک از سنسور زندگی است که می تواند حرکت، حرکت خفیف و سیگنال های تنفسی را تشخیص دهد.

این سنسور از تکنولوژی رادار امواج میلی متری پر شعاع بزرگ 24GHz استفاده می کند که با تشخیص حضور زنده مشخص می شود.

1) استفاده از تکنولوژی تشخیص موجودات زنده، که می تواند حرکت، حرکت کوچک و سیگنال های تنفسی را تشخیص دهد و تشخیص واقعی حضور را درک کند.

2) استفاده از رله لوله چوبي بدون صدا در هتل

3) اندازه نصب بسیار کوچک ، می تواند در ساختمان های هوشمند ، هتل های هوشمند ، دفاتر هوشمند ، خانه های هوشمند و سایر زمینه های مربوط به کنترل هوشمند مورد استفاده قرار گیرد.

4) رادار امواج میلیمتری 24-24.25GHz (بینچ ISM) ، هیچ تداخلاتی در WIFI 5G و هیچ نفوذی از سیگنال های تشخیصی از طریق دیوارهای جامد وجود ندارد.

2پارامترها

3.وظایف

سیگنال های حرکتی فعال اندک حرکت& سیگنال تنفس حفظ

سنسور راه رفتن انسان، حرکات خفیف (مانند حرکت بدن، چرخش سر و سایر حرکات جزئی) و تنفس را تشخیص می دهد تا تشخیص وجود انسان در حالت غیر خواب را درک کند.

* سیگنال حرکت: حرکت بزرگ برای تحریک سنسور در منطقه تشخیص.

* سیگنال حرکتی کوچک: حرکات بسیار کوچک می تواند در منطقه تشخیص جمع آوری شود، به عنوان مثال: خم شدن به جلو، خم شدن به عقب، بدن تکان دادن، تکان دادن سر، تایپ، بازی با تلفن همراه،و سایر فعالیت های رفتاری کوچک.

* سیگنال تنفس: سیگنال تنفسی تشخیص داده شده (رفتار کشش حفره شکمی و حفره قفسه سینه)

4ابعاد(واحد:mm)

5.سیم کشی

6.ساختار

7دستورالعمل نصب

1) نصب فلش

2)نصب سطح

8.الگوی تشخیص

9تنظیمات از راه دور

تنظیمات کنترل از راه دور فقط از حساسیت، تاخیر، ON / OFF، تنظیم مجدد، حرکت سنسور و تنظیمات سوئیچ شاخص پشتیبانی می کند.

10. راه اندازی

اولین قدرت در، سنسور وارد حالت خود تست، و خود تست پس از 20 ثانیه به اتمام خواهد رسید برای ورود به حالت کار عادی.سیگنال حرکت خارجی تشخیص داده نمی شود.، سيگنال کنترل از راه دور دريافت نمي شود

11تنظیمات کارخانه

منطقه شناسایی: 100٪ زمان نگه داری: 1 دقیقه سنسور نور روز: خاموش کردن نور شاخص: روشن

12اعلامیه درخواست

1) سنسور باید توسط یک برقکار حرفه ای نصب شود.

2) حسگر را تا جایی که ممکن است از مناطق بزرگ صفحه فلزی، شیشه و سایر مواد با تراکم متوسط بالا قرار دهید تا از اشتباهی جلوگیری شود.

3) از استفاده از اشیایی که برای مدت طولانی در اطراف سنسور لرزه کرده اند، مانند فن های لرزنده و غیره اجتناب کنید. سیگنال لرزش به عنوان سیگنال حرکت برای تحریک سنسور در نظر گرفته می شود.

4) سنسور را نزدیک روتر بی سیم نصب نکنید، حداقل بالاتر از 0.5 متر.

5) کنترل از راه دور MH10 می تواند برای تنظیم حساسیت و نشان دادن تنظیمات سوئیچ استفاده شود (دکمه کنترل از راه دور HS نشان می دهد "در" و دکمه LS نشان می دهد "خارج").

6) حسگر مایکروویو ممکن است از دیوارهای شیشه ای یا چوبی نفوذ کند و مایکروویو که خارج از دیوار نفوذ می کند ممکن است هنگام تشخیص اجسام در حال حرکت در خارج باعث تحریک غلط شود.برای جلوگیری از فعال کردن اشتباهلطفاً سنسور را در نزدیکی درب شیشه ای، پنجره، دیوار گچ یا دیوار چوبی نصب نکنید. و، منطقه تشخیص مناسب را در طول نصب انتخاب کنید، به عنوان مثال:

A. هنگامی که محصول در یک اتاق 2m * 2m یا فضای کوچکتر استفاده می شود، منطقه تشخیص باید به 25٪ تنظیم شود (تطبيق: حمام یا اتاق پذیرش).

B. هنگامی که در یک اتاق حدود 3m * 3m استفاده می شود، منطقه تشخیص باید به 50% تنظیم شود (تطبيق: توالت، ورودی یا اتاق پذیرش)

ج. هنگامی که در یک اتاق حدود 4m * 4m استفاده می شود، منطقه تشخیص باید به 75٪ تنظیم شود (سناریوی کاربرد: اتاق جلسه دفتر کوچک یا کتابخانه)

D. هنگامی که در یک اتاق حدود 5m * 5m یا بزرگتر استفاده می شود، منطقه تشخیص باید به 100٪ تنظیم شود (تطبيق: دفتر بزرگ، اتاق کنفرانس یا کتابخانه)

توجه: محدوده تشخیص مناسب کاربرد واقعی باید بر اساس محیط واقعی باشد. انتخاب حساسیت سناریوهای کاربرد بالا فقط برای مرجع است.

7) زمان نگه داری تنظیمات: فضای تک نفره: 1 دقیقه -3 دقیقه، فضای چند نفره: 30 ثانیه -1 دقیقه.

توصیه نمی شود تاخیر بیش از 5 دقیقه تنظیم شود، تا از تداخل سیگنال های حرکت کوچک در فضا جلوگیری شود.
