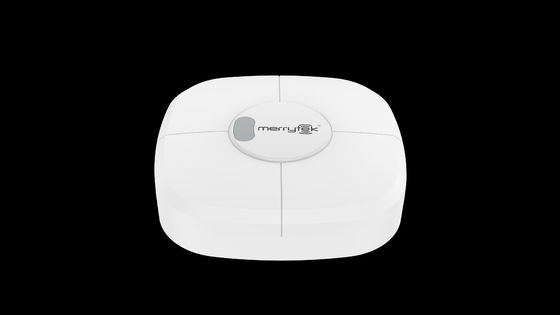

ارتفاع نصب 12 متری عملکرد گروه بندی 2.4G حسگر حرکت مایکروویو RF سوئیچ صرفه جویی در انرژی با نصب سطحی

محل منبع چین
نام تجاری Merrytek
گواهی CE
شماره مدل MSA224 RF
مقدار حداقل تعداد سفارش 100 تا
قیمت قابل مذاکره
جزئیات بسته بندی جعبه رنگی + کارت تخت + جعبه بیرونی (K=A)
زمان تحویل 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما.
شرایط پرداخت T/T یا Western Union یا PayPal
قابلیت ارائه 10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
روش نصب سطح نصب شده حالت کار ON-OFF، گروه بندی
ولتاژ نامی 220-240VAC 50/60Hz قدرت آماده <1W
ظرفیت حمل 400 وات (القایی/LED) 800 وات (مقاومتی) فرکانس RF 2.4G
ارتفاع نصب حداکثر 12 میلیون جریان کاری حداکثر 50 میلی آمپر
تشخیص محدوده 6-9M رتبه Ip IP20
برجسته کردن

سنسور حرکت سوئیچ صرفه جویی در انرژی,2حسگر حرکتی مایکروویو 4G RF,سنسور حرکت ارتفاع نصب 12 متری

,

2.4G RF microwave motion sensor

,

12m mounting height motion sensor

پیام بگذارید
توضیحات محصول

ارتفاع نصب 12 متری عملکرد گروه بندی 2.4G RF حسگر حرکتی مایکروویو سوئیچ صرفه جویی در انرژی با نصب سطحی



MSA224 RF یک سنسور مایکروویو 5.8GHz با افزایش آنتن بالا و محدوده سنجش گسترده است که از نصب حداکثر 15 متر پشتیبانی می کند.می تواند حرکات انسان را در تقریباً همه فضاهای خاص مانند انبارها / لابی ها / باشگاه ها به طور دقیق تشخیص دهد، و غیره برای تحریک برنامه های کاربردی صحنه هوشمند.



1مشخصات محصول:

1)برنامه ثبت اختراع Merytek تکنولوژی آنتن مایکروویو 5.8GHz

2) پشتیبانی حداکثر 12m نصب بالا

3) کنترل گروه RF بی سیم 2.4G در دسترس است

4)خروج یک کانال رله در دسترس است

5) 800W بار مقاومت یا 400W ظرفیت بارگذاری محرک

۶) تشخیص سنسور نور روز در دسترس است

7) نصب سطح در دسترس است

8)منطقه تشخیص، زمان انتظار و آستانه نور روز را می توان با یک سوئیچ از راه دور یا DIP تنظیم کرد

9) حداکثر محدوده تشخیص 6-9 متر بر اساس نصب 12 متر

10) قدرت تشعشع بسیار کم، هیچ آسیبی به انسان ندارد

۱۱) عملکرد پایدار، تحت تاثیر درجه حرارت، رطوبت، سر و صدا، جریان هوا، گرد و غبار و نور





2پارامترها



ورودی/خرید ولتاژ ورودی 100-240Vac 50Hz/60Hz
ولتاژ نامی 220-240 ولت AC
جریان کار حداکثر 50mA
ظرفیت بار رله 800 وات بار مقاومت یا 400 وات بار تحرک
مصرف ≤1W 220V AC
ماژول بی سیم فرکانس RF 2.4GHz RF
پارامتر سنسور فرکانس رادار 5باند ISM.8GHz±75MHz
قدرت انتقال رادار حداکثر 5 ميلي وات
حساسیت تشخیص کنترل از راه دور MH15: 25/50/100
زمان نگهداري کنترل از راه دور MH15: 30s /1min /3min
آستانه نور روز کنترل از راه دور MH15: 15Lux /150Lux/ غیرفعال
محدوده تشخیص شعاع ((بر اساس حساسیت 100٪ و نصب 12m) حرکت ((12 متر ارتفاع): 6-9 متر
کنترل از راه دور در دسترس
ارتفاع نصب 3 تا 12 متر
زاویه پرتو 3dB 80° ((افقی)
96° ((عمودی)
درخواست enviرونمنt نصب نصب سطح
دمای کار 0°C...+50°C
دمای ذخیره سازی -25°C تا +80°C
استاندارد گواهینامه گواهینامه FCC/RED
الزامات زیست محیطی مطابق با RoHS
رتبه بندی IP IP20
“N/A” به معنای در دسترس نیست



3ابعاد

ارتفاع نصب 12 متری عملکرد گروه بندی 2.4G حسگر حرکت مایکروویو RF سوئیچ صرفه جویی در انرژی با نصب سطحی 0

4. سیم کشی



ارتفاع نصب 12 متری عملکرد گروه بندی 2.4G حسگر حرکت مایکروویو RF سوئیچ صرفه جویی در انرژی با نصب سطحی 1

نظرات:

1. حسگر ما به ترتیب توصیه شده در دایره UPS برای تضمین اجرای صحنه هوشمند فوری یا عملکرد دستگاه های الکتریکی

2. LN ترمینال برای ورودی AC است، و LNN برای خروجی AC است، لطفا به درستی سیم

3. حداکثر ظرفیت بارگذاری یک سنسور 800 وات بارگذاری مقاومتی و 400 وات بارگذاری محرک برای یک بارگذاری واحد است. اگر می خواهید بار بیشتری را در یک حلقه متصل کنید،ما توصیه می کنیم اضافه کردن یک contactor AC در خروجی ما LN ترمینال برای جلوگیری از لحظه ای افزایش اضافه بار.



5. راه اندازی

هنگامی که روشن، شاخص سنسور پس از درخشش برای 20 ثانیه خاموش می شود و در طول این زمان یک سیگنال در حال حرکت را تشخیص نمی دهد. پس از 20S شما می توانید از کنترل از راه دور MH15 ما برای تنظیم منطقه تشخیص,زمان نگه داری، سنسور نور روز و غیره پارامترها.





6. تنظیمات پیش فرض کارخانه

منطقه ي شناسایی: 100٪ زمان نگهداري: 5s آستانه نور روز: غیرفعال



7. رينج را کشف کن

ارتفاع نصب 12 متری عملکرد گروه بندی 2.4G حسگر حرکت مایکروویو RF سوئیچ صرفه جویی در انرژی با نصب سطحی 2

8. شرح عملکرد

1،MSA224 RF می تواند بار الکتریکی مانند روشنایی را به طور مستقل کنترل کند یا کنترل گروه استاد-غلام را انجام دهد ، در زیر دستورالعمل عملکرد دقیق آن است:

اگر شبکه بی سیم همه MSA224 RF A را تشکیل دهد و آنها به همان کانال کار به عنوان حالت پخش اختصاص داده می شود، پس از هر سنسور تحریک شده دیگر سنسورها را تحریک می کند

ارباب کانال برده کانال
1 1-8 1 1-8
2 1-8 2 1-8
....   ....
هر 1-8 هر 1-8

ارتفاع نصب 12 متری عملکرد گروه بندی 2.4G حسگر حرکت مایکروویو RF سوئیچ صرفه جویی در انرژی با نصب سطحی 3

2، اگر برخی از MSA219 RF A به عنوان استاد تنظیم شده و برخی از MSA224 RF A یا MSA058 RF به عنوان یک برده در همان کانال تنظیم شده است، پس از آن فقط استاد MSA219 RF A می تواند به عنوان TX کار کند، برده فقط می تواند به عنوان RX کار کند

ارتفاع نصب 12 متری عملکرد گروه بندی 2.4G حسگر حرکت مایکروویو RF سوئیچ صرفه جویی در انرژی با نصب سطحی 4



9. دسترسي کنترل از راه دور هواپيما MH15

ارتفاع نصب 12 متری عملکرد گروه بندی 2.4G حسگر حرکت مایکروویو RF سوئیچ صرفه جویی در انرژی با نصب سطحی 5
