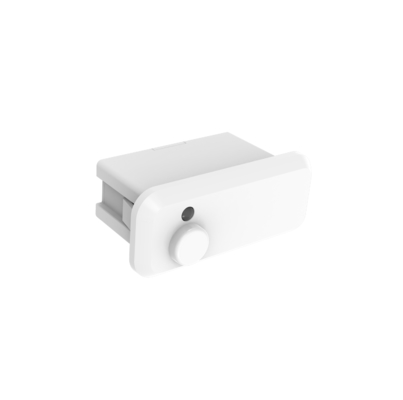

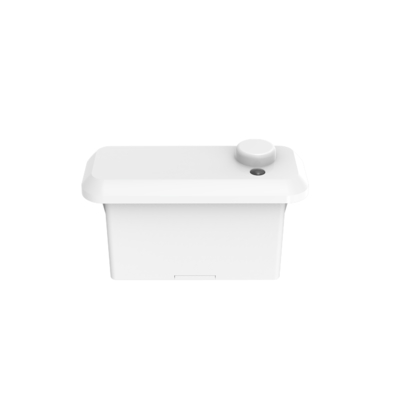

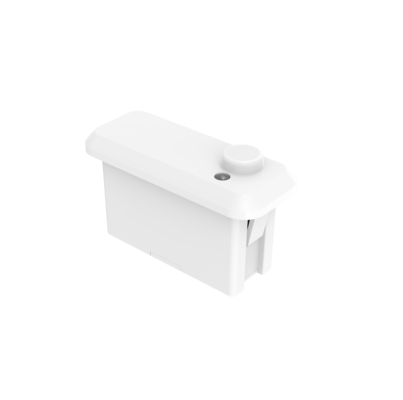

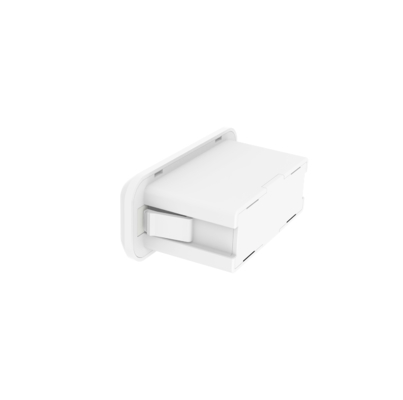

سنسور حضور شبکه بلوتوث Casambi 12Vdc برای نور پانل، نصب حداکثر 4m
| محل منبع | شينزين، چين |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE |
| شماره مدل | MC182D 99 B1 (0-10V)/ MC182D 99 1 B1 (PWM) |
| مقدار حداقل تعداد سفارش | 100 تا |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | Clapboard + Carton (K = A) |
| زمان تحویل | 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما. |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10000 PCS/ماه |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Operating Voltage | 12±1VDC | Operating current | 77±5mA |
|---|---|---|---|
| Output signal | 0-10VDC/PWM dimming signal | Mounting Height | 3m (4m Max ) |
| Operating Temperature | -35℃-60℃ | Certificate | CE |
| Lifetime | 5 years warranty @Ta indoor use only |
توضیحات محصول
[ویژگی های محصول]
- حسگر حضور داخلی، رابط استاندارد zhaga book20
- فناوری آنتن مایکروویو ثبت شده 24 گیگاهرتز را اتخاذ کنید، از حداکثر ارتفاع نصب 4 متر پشتیبانی کنید
- با فناوری RF آلمانی، 5 سال گارانتی محصول
- عملکرد حسگر حرکت، حرکت جزئی و نور روز
- قابل استفاده برای سرویس های بهداشتی، اتاق نشیمن، آشپزخانه و سایر محیط هایی که تشخیص حرکت، حرکت جزئی مورد نیاز است
- ماژول بلوتوث Casambi، متصل به پلت فرم Casambi IOT
[پارامترها]
|
ورودی |
||
|
امتیازیVولتاژ |
12±1VDC |
|
|
جریان کاری |
77±5mA |
|
|
ولتاژ ریپل |
<100mVp-p |
|
|
خروجی |
||
|
سیگنال خروجی |
MC182D 99 B1 |
MC182D 99 1 B1 |
|
0-10VDCسیگنال کم نور |
سیگنال کم نور PWM |
|
|
حسگرParameters |
||
|
فرکانس کاری |
24GHz~24.25GHz,ISM band |
|
|
توان انتقال |
6dBm Max. |
|
|
محدوده تشخیص |
تنظیم برنامه Casambi |
|
|
زمان نگهداری |
تنظیم برنامه Casambi |
|
|
اولویت نور روز |
تنظیم برنامه Casambi |
|
|
برداشت نور روز |
تنظیم برنامه Casambi |
|
|
سطح کم نور آماده به کار |
تنظیم برنامه Casambi |
|
|
محدوده تشخیص (شعاع) |
نصب سقفی 3 متر ارتفاع حرکت و حرکت جزئی: r≥2.5m Teشرط تست: 100%حساسیت، فضای باز داخلی 60 درجه |
|
|
ارتفاع نصب |
3 متر (حداکثر 4 متر) |
|
|
پارامترهای بی سیم |
||
|
ماژول BLE |
Casambi Bluetooth |
|
|
فرکانس کاری |
2.402-2.480GHz |
|
|
توان انتقال |
+7dBm(max) |
|
|
فاصله انتقال |
نقطه به نقطهانتقال25 متر حداکثر |
|
|
شناسه فیکسچر |
38567 |
|
|
محیط |
||
|
دمای کار(Ta) |
-35℃-60℃ |
|
|
دمای ذخیره سازی |
-40℃~+80℃ رطوبت: ≤85% (غیر متراکم) |
|
|
گواهینامهStandards |
||
|
گواهینامه |
CE |
|
|
محیطیRequirements |
مطابقت با الزامات RoHS 2.0، Reach |
|
|
رتبه IP |
IP20 |
|
|
کلاس حفاظت |
کلاس II |
|
|
دیگرs |
||
|
بعد از روشن شدن، سنسور به طور خودکار چراغ را با روشنایی 100٪ روشن می کند و به مدت 10 ثانیه خودآزمایی می کند. در طول مقداردهی اولیه، سنسور قادر به تشخیص حرکت نیست. پس از مقداردهی اولیه وارد حالت حسگر می شود و در این مدت، لامپ در روشنایی 100٪ حفظ می شود. |
ترمینال 3 پین PH2.0 |
|
|
نصبRequirements |
نصب Zhaga book 20 |
|
|
بسته بندیRequirements |
تخته کوب + کارتن (K=A) |
|
|
خالصWeight |
15.8±3g |
|
|
طول عمر |
5 سال گارانتی @Ta فقط برای استفاده در داخل خانه |
|
[توضیحات عملکرد]
|
R عملکرد روشن و خاموش |
تنظیم برنامه Casambi |
|
R2-مرحله ای کم نور |
تنظیم برنامه Casambi |
|
R 3-مرحلهDimming |
تنظیم برنامه Casambi |
|
R برداشت نور روز |
تنظیم برنامه Casambi |
|
R اولویت نور روز |
تنظیم برنامه Casambi |
|
R عملکرد شبکه |
تنظیم برنامه Casambi |
[محدوده تشخیص]
حرکتسیگنالحرکت جزئیسیگنالحضور انسان
: بدن انسان را در ناحیه تشخیص برای انجام تشخیص می دهدبزرگسیگنال های حرکت(راه رفتن)برای فعال کردن القاوخروجی سطح بالا (مانند کنترل روشن و خاموش شدن چراغ ها) و سپس تشخیص دهیدحرکت جزئیسیگنال ها (بدن به جلو، عقب، تکان دادن اندام، تکان دادن سر، تایپ کردن، بازی با تلفن های همراه و سایر موارد)حرکات جزئی.) aو همچنین تشخیص علائم حیاتی تنفسی انسان ناشی از حفره شکمی، انبساط قفسه سینهو غیرهبرای حفظ خروجی سطح بالا (مانندs همیشه روشن)s همیشه روشن)عدم حضور انسان
: هیچ سیگنالی در ناحیه تشخیص داده نمی شود و خروجی سطح پایین (چراغ کنترل خاموش)[
سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی، تغییر پیکربندی، برق را خاموش کنید.]محصول دارای توانایی نفوذ خوب به پلاستیک، چوب و غیره است، اما آنتن ماژول مایکروویو نباید دارای لوازم جانبی فلزی یا پوسته های فلزی، پوسته های شیشه ای و غیره در جلوی مستقیم یا نزدیک باشد، در غیر این صورت بر انتقال و دریافت آنتن تأثیر می گذارد.
- واحدها: میلی متر)جزئیات محصول
سیم کشی
- [دستورالعمل نصب]
- بعد از روشن شدن، سنسور به طور خودکار چراغ را با روشنایی 100٪ روشن می کند و به مدت 10 ثانیه خودآزمایی می کند. در طول مقداردهی اولیه، سنسور قادر به تشخیص حرکت نیست. پس از مقداردهی اولیه وارد حالت حسگر می شود و در این مدت، لامپ در روشنایی 100٪ حفظ می شود.
[تنظیمات پیش فرض]
حساسیت: 100٪، زمان نگهداری: 5 ثانیه، حسگر نور روز: غیرفعال، دوره آماده به کار: 0 ثانیه، سطح کم نور آماده به کار: 20٪
[
اعلامیه برنامه
]
l
سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی، تغییر پیکربندی، برق را خاموش کنید.l محصول دارای توانایی نفوذ خوب به پلاستیک، چوب و غیره است، اما آنتن ماژول مایکروویو نباید دارای لوازم جانبی فلزی یا پوسته های فلزی، پوسته های شیشه ای و غیره در جلوی مستقیم یا نزدیک باشد، در غیر این صورت بر انتقال و دریافت آنتن تأثیر می گذارد.
فاصله حسگر تحت تأثیر ارتفاع نصب، اندازه جسم مورد تشخیص، سرعت حرکت، تأثیر محیط نصب قرار می گیرد و فاصله حسگر در جهات مختلف دارای درجه خاصی از تغییرپذیری خواهد بود.
آستانه نور روز در یک محیط آفتابی، بدون سایه و شرایط بازتاب نور محیطی است. در دوره ها، آب و هوا و محیط های مختلف، مقدار نور روز تشخیص داده شده توسط حسگر نور ممکن است متفاوت باشد.
توصیه می شود فاصله نصب محصول بیش از 1.5 متر باشد. فاصله نصب بین محصول و روتر باید بیش از 1.5 متر باشد تا باعث تداخل در عملکرد عادی حسگر مایکروویو نشود.
صفحه نصب محصول (به عنوان مثال بستر آلومینیومی، برد PCB) باید دارای اختلاف ارتفاع معینی از صفحه آنتن ماژول مایکروویو باشد و صفحه آنتن ماژول مایکروویو باید بیش از 5 میلی متر از صفحه مجاور بالاتر باشد تا به بهترین اثر تشخیص برسد.
منبع تغذیه تنظیم شده DC با ولتاژ خروجی پایدار، جریان کم و ضریب ریپل باید استفاده شود، ریپل منبع تغذیه باید کمتر از 50mV باشد و حداقل جریان بار منبع تغذیه باید بیش از 120mA باشد و همچنین توصیه می شود یک خازن الکترولیتی کمتر از 100uF در ترمینال VCC منبع تغذیه ورودی تنظیم کنید.
نصب محصول تا حد امکان دور از تجهیزات فلزی بزرگ، خطوط لوله، دریچه های تهویه مطبوع، دریچه های اگزوز، دستگاه های دود و سایر صحنه ها، به منظور جلوگیری از لرزش تجهیزات بر اثر تشخیص.
ماژول مایکروویو باید از نزدیک شدن به منبع تغذیه درایو AC خودداری کند، از پل یکسو کننده منبع تغذیه درایو، ترانسفورماتور، لوله های سوئیچینگ و سایر دستگاه های پرقدرت دور باشد تا از تداخل سیگنال های فرکانس بالا در عملکرد عادی ماژول مایکروویو جلوگیری شود.
طراحی محصول: سطح آنتن ماژول مایکروویو و مدارهای مجاور آن برای جلوگیری از جریان های بزرگ، اجتناب از ترانسفورماتورها یا اجزای فرکانس بالا در نزدیکی، فاصله باید بیش از 10 میلی متر باشد.
هنگام سیم کشی، سمت آنتن و سمت اجزای پشت محصول نباید توسط سیم ها پوشانده شود یا جریان های زیادی از آن عبور کند، تا بر عملکرد عادی سنسور تأثیر نگذارد
l
l سطح آنتن محصول و صفحه فلزی (بستر آلومینیومی، پوسته آهنی) باید اختلاف ارتفاع معینی داشته باشند، فاصله توصیه شده بیش از 0.5 میلی متر است.
