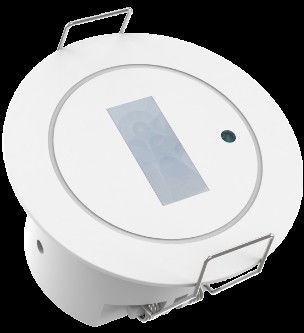

شناسه PIR بر روی سطح پروتکل RS-485 با ارتفاع نصب 4 متر

  • RS-485 protocol surface mounted PIR presence detector with 4m mounting height
محل منبع چین
نام تجاری Merrytek
گواهی CE
شماره مدل MSA238D IR 485
مقدار حداقل تعداد سفارش 100 تا
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + برچسب جعبه سفید + Clapboard + کارتن (K=A)
زمان تحویل 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما.
شرایط پرداخت T/T
قابلیت ارائه 10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ ورودی 12-24VDC جریان کاری 20mA مکس
مصرف برق ≤0.5W عملکرد RS485
در دسترس تشخیص حرکت PIR ، سنسور نور روز ارتفاع نصب 2.5 تا 4 متر
نصب فلاش نصب شده اندازه برش Φ45 میلی متر
پیام بگذارید
توضیحات محصول

شناسه ی PIR روی سطح پروتکل RS-485 با ارتفاع نصب 4 متر


1. ویژگی ها
1) تشخیص حرکت PIR
2) ظاهر فوق العاده با لنز مستطیل فرسنل
3) خروجی پروتکل RS-485 دقیق
4) تشخیص سنسور نور روز در دسترس است
5) منطقه تشخیص، زمان نگه داری، و آستانه نور روز، و غیره می تواند با کنترل از راه دور تنظیم شود
6) حداکثر محدوده تشخیص: قطر 0-4m از سمت دراز تشخیص،قطر 0-1m از سمت کوتاه تشخیص
7) تشخیص حرکت راهرو و توالت به شدت توصیه می شود
8) نصب فلش و نصب سطح در دسترس است
9) اندازه کوچکی کوچک برای نصب کامل سقف



2.پارامترها

ورودی/خرید ولتاژ ورودی 12 تا 24 ولت DC
ولتاژ نامی 12/24V DC
جریان کاری حداکثر 20mA
مصرف برق ≤0.5W @12/24V DC
سیگنال خروجی RS485
پارامتر سنسور عملکرد تشخیص حرکت PIR، سنسور نور روز
منطقه شناسایی پروتکل RS485/تنظیم از راه دور: 100%/75%/50%/25%
زمان نگهداري پروتکل RS485 / تنظیمات از راه دور:10S/30S/1min/5min/10min/20min/30min
محدوده گزارش سنسور نور روز 0-1200lux
محدوده تشخیص شعاع ((بر اساس حساسیت 100٪) حرکت لمسی بر اساس نصب با ارتفاع 3 متر: 4-5m @ 25°C ((مجموعه تشخیص حرکت شعاعی کوتاه خواهد شد)
کنترل از راه دور در دسترس
ارتفاع نصب 2.5 تا 4 متر ارزش معمول: 3 متر
درخواست enviرونمنt حفاری Φ45mm
دمای کار -25°C...+50°C (( محدوده تشخیص ممکن است بر اساس دمای مختلف متفاوت باشد))
دمای ذخیره سازی -40°C تا +80°C
تضمین 3 سال ((در دسترس به دلیل مشکل کیفیت محصول در هنگام استفاده در داخل خانه)
استاندارد گواهینامه گواهینامه مطابق با CE
الزامات زیست محیطی مطابق با RoHS
رتبه بندی IP IP20
“N/A” به معنای در دسترس نیست

3ابعاد

شناسه PIR بر روی سطح پروتکل RS-485 با ارتفاع نصب 4 متر 0

شناسه PIR بر روی سطح پروتکل RS-485 با ارتفاع نصب 4 متر 1



4. نمودار سیم کشی

شناسه PIR بر روی سطح پروتکل RS-485 با ارتفاع نصب 4 متر 2

پیشنهاد طرح سیم کشی:

1. سیم کشی دست به دست بسیار توصیه می شود، اما ستاره توپولوژی یا درخت توپولوژی شدیدا مستثنی است

2. طرح RS-485 طول سیم نباید بیشتر از 300 متر باشد و 12 سنسور حداکثر تعداد طرح در یک مدار است

3. یک سیم سپر 4 پین یا کلاس 6 سیم شبکه به شدت برای طرح توصیه می شود

4. حسگر ما مقاومت ترمینال ندارد. اگر یک مشکل مطابقت مقاومت در RS-485 اتوبوس وجود دارد، ما توصیه می کنیم اتصال 2 قطعه از مقاومت 120Ω در ترمینال


5. تشخیص تشعشعات

شناسه PIR بر روی سطح پروتکل RS-485 با ارتفاع نصب 4 متر 3





6. سيگنال شناسايي



این محصول سیگنال های حرکتی انسان را تشخیص می دهد و در زیر توصیف سیگنال های حرکتی است:

سيگنال حرکت:شناسایی حرکت (رفتن) انسان در منطقه تشخیص.



7کنترل از راه دور MH18

شناسه PIR بر روی سطح پروتکل RS-485 با ارتفاع نصب 4 متر 4




برای اطلاعات بیشتر، لطفا با نماینده فروش ما تماس بگیرید. برای جزئیات بیشتر.
