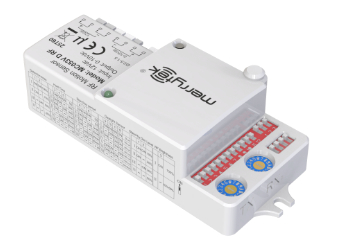

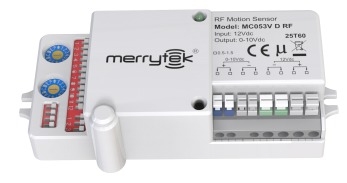

حسگر RF شبکه گروه مایکروویو 5.8G، با حداکثر ارتفاع نصب 8 متر

[ویژگی های محصول]

• با فناوری RF 868MHz ترکیب شده است، عملکرد شبکه گروهی بی سیم را محقق کنید!
• فناوری فرکانس باریک را برای حل تداخل هم کانال اتخاذ کنید
• این محصول دارای 32 کانال فرکانسی مختلف است که برای کاربردهای بیشتر قابل استفاده است
• با کد آدرس ثابت، انتقال RF پایدار است lحداکثر نصب 8 متر
• فاصله انتقال RF طولانی تا 30 متر در داخل خانه
• 5 سال گارانتی

[اطلاعات محصول]

• واحدها: میلی متر)

عملکرد

• توضیحات عملکرد

• 1. روشن/خاموش (دوره آماده به کار در “0s”)،

لطفاً سایر داده های حسگر را با توجه به موارد عملی تنظیم کنیدبرنامه ها.   2. کم نور 2 مرحله ای (دوره آماده به کار در “+∞”)، لطفاً سایر داده های حسگر را با توجه به موارد عملی تنظیم کنید.

3.

کم نور 3 مرحله ای (دوره آماده به کار در “5s/5min/10min/30min/60min”)، لطفاً سایر داده های حسگر را با توجه به موارد عملی تنظیم کنیدبرنامه ها.  سیم کشی

[

توجه داشته باشید]1)

نصب سقفی2. نصب دیواری

[

توجه داشته باشید]1)

:هنگامی که هر حرکتی از Master تشخیص داده شد، سیگنال حرکت از طریق فرستنده گیرنده RF به سایر حسگرهای گروهی منتقل می شود، تصویر زیر را ببینید، هنگامی که شخص به یکی از طبقات می رود، لامپ های طبقات مجاور به طور همزمان در یک سطح نور کم از پیش تعیین شده روشن می شوند.

:هنگامی که هر حرکتی از Master تشخیص داده شد، سیگنال حرکت از طریق فرستنده گیرنده RF به سایر حسگرهای گروهی منتقل می شود، تصویر زیر را ببینید، هنگامی که شخص به یکی از طبقات می رود، لامپ های طبقات مجاور به طور همزمان در یک سطح نور کم از پیش تعیین شده روشن می شوند.

:هنگامی که هر حرکتی از Master تشخیص داده شد، سیگنال حرکت از طریق فرستنده گیرنده RF به سایر حسگرهای گروهی منتقل می شود، تصویر زیر را ببینید، هنگامی که شخص به یکی از طبقات می رود، لامپ های طبقات مجاور به طور همزمان در یک سطح نور کم از پیش تعیین شده روشن می شوند.

9

سطح کم نور آماده به کار

:هنگامی که هر حرکتی از Master تشخیص داده شد، سیگنال حرکت از طریق فرستنده گیرنده RF به سایر حسگرهای گروهی منتقل می شود، تصویر زیر را ببینید، هنگامی که شخص به یکی از طبقات می رود، لامپ های طبقات مجاور به طور همزمان در یک سطح نور کم از پیش تعیین شده روشن می شوند.

3

1

برای بستن، اکنون حسگر فقط می تواند سیگنال را دریافت کند، نمی تواند سیگنال را منتقل کند، اما هنوز عملکرد حسگر را دارد.[

توجه داشته باشید]1)

stهمه حسگرها یک کانال یکسان را تنظیم می کنند.

تصویر زیر را ببینید، چندین خروجی/ورودی به راهرو وجود دارد، هر حسگر اصلی فعال شود، همه لامپ های راهرو روشن می شوند.

تنظیمات:

اصلی

:هنگامی که هر حرکتی از Master تشخیص داده شد، سیگنال حرکت از طریق فرستنده گیرنده RF به سایر حسگرهای گروهی منتقل می شود، تصویر زیر را ببینید، هنگامی که شخص به یکی از طبقات می رود، لامپ های طبقات مجاور به طور همزمان در یک سطح نور کم از پیش تعیین شده روشن می شوند.

تنظیمات:

اصلی

گروه 2: ماژول C TXD، سیگنال را به ماژول B RXD و ماژول D RXD و خود آن ارسال کنید

AO－A1－A2－A3－A4－A5－A6－A7－A8－A9－AA－AB－AC－AD－AE－AF

I                                                                     I

BF－BE－BD－BC－BB－BA－B9－B8－B7－B6－B5－B4－B3－B2－B1－B0

گروه بندی RF (تا 32 گروه مختلف ممکن است)

MC053V D RF دارای یک کانال TX و کانال RX است. کانال TX برای انتقال سیگنال RF و کانال RX برای دریافت سیگنال RF استفاده می شود. از یک پیچ گوشتی کوچک برای چرخاندن سوئیچ ها استفاده کنید و آنها را به سمت یک کانال نگه دارید، گروه ها به طور خودکار ایجاد می شوند

[

توجه داشته باشید]1)

[

توجه داشته باشید]1)

دوره آماده به کار: 0s، سنسور نور روز: غیرفعال، سطح کم نور آماده به کار: 10%، روشنایی RF: 10%-50%، RF: باز، حالت: پخش، TX: A، RX: A[

توجه داشته باشید]1)

حسگر باید توسط یک برقکار حرفه ای نصب شود، لطفاً قبل از نصب، سیم کشی، تغییر تنظیمات و غیره برق را قطع کنید.2)

این محصول توانایی نفوذ خوبی به پلاستیک، چوب و غیره دارد، اما لوازم فلزی یا محفظه های فلزی نباید مستقیماً در جلوی و نزدیک آنتن ماژول مایکروویو نصب شوند، در غیر این صورت بر توانایی انتقال و دریافت آنتن مایکروویو تأثیر می گذارد.3)

این محصول فقط برای استفاده در داخل خانه طراحی شده است.4)

محدوده تشخیص حسگر مربوط به سرعت حرکت و اندازه جسم متحرک، ارتفاع نصب، ارتفاع و زاویه نصب، محل نصب، بازتابنده های اطراف حسگر و غیره است. داده های موجود در سند مقدار معمولی است و توسط یک فرد 165 سانتی متری در یک منطقه داخلی باز آزمایش شده است.

محدوده تشخیص در نصب دیواری در نصب سقفی طولانی تر خواهد بود.  5)

از تجهیزات ارتعاشی طولانی مدت یا اشیاء متحرک در اطراف حسگر خودداری کنید. سیگنال ارتعاش به عنوان سیگنال حرکت برای فعال کردن حسگر در نظر گرفته می شود.6)

اگر حیوان خانگی از منطقه تشخیص عبور کند، ممکن است حسگر را فعال کند.7)

آستانه نور مقدار تشخیص داده شده در یک محیط آفتابی، بدون سایه و در شرایط بازتاب نور محیط است. در دوره های زمانی، آب و هوا و محیط های مختلف، مقادیر روشنایی تشخیص داده شده توسط سنسور نور ممکن است متفاوت باشد.8)

توصیه می شود فاصله نصب بین محصولات یا فاصله بین محصول و روتر بیشتر از 1.5 متر باشد.9)

صفحه نصب یک محصول (به عنوان مثال: صفحه پایه آلومینیومی، برد PCB) باید با صفحه آنتن ماژول مایکروویو از ارتفاع معینی متفاوت باشد و صفحه آنتن ماژول مایکروویو باید بیش از 5 میلی متر از صفحه مجاور بالاتر باشد تا به بهترین اثر تشخیص برسد.10)

MC053V RF & MW05 با عملکرد لغو، سوئیچ سریع روشن/خاموش 3 بار در عرض 2 ثانیه می تواند عملکرد حسگر را لغو کند11)

حالت کار: پخش و پرش12)

TX: برای انتقال سیگنال است، با 0-F 16 کانال مختلف. 1 DIP برای تنظیم گروه A یا گروه B. گروه A با 16 کانال، گروه B نیز با 16 گروه، در مجموع می تواند 32 گروه را تنظیم کند.13)

RX: برای دریافت سیگنال است، با 0-F 16 کانال مختلف. 1 DIP برای تنظیم گروه A یا گروه B. گروه A با 16 کانال، گروه B نیز با 16 گروه، در مجموع می تواند 32 گروه را تنظیم کند.14)

هنگامی که Master و Master در حالت کار پخش تنظیم می شوند، به این معنی است که همه حسگرها یک کانال یکسان را تنظیم می کنند، هر حسگر Master فعال می شود، سیگنال RF را به همه لامپ های موجود در گروه منتقل می کند15)

هنگامی که Master و Master در حالت کار پرش تنظیم می شوند، به این معنی است که، هنگامی که هر مستری فعال می شود، سیگنال RF را به 3 کانال (کانال مجاور قبل و بعد از کانال TX و کانال تنظیم شده توسط خود مستر) ارسال می کند. به عنوان مثال، هنگامی که مستر کانال TX را برای "1" تنظیم می کند، سیگنال سه کانال مختلف "0" "1" "2" را راه اندازی می کند، اگر کانال RX دیگری با "0" "1" "2" تنظیم شود، در این زمان سیگنال های کانال مربوطه را دریافت می کند، این نوع حالت کار عمدتاً برای کاربرد راهرو اعمال می شود، توجه: TX "F" برای راه اندازی گروه کانال A و گروه B "0" RX کانال ها را دریافت می کند می تواند شبکه را متصل کند.16)

Master to Satellite فقط به عنوان حالت پخش کار می کند، به این معنی که ماهواره فقط سیگنال را از Master دریافت می کند، تحت تأثیر حالت کار Master قرار نمی گیرد.17)

ماهواره سیگنال RF را از Master دریافت می کند، “زمان نگهداری” توسط Master تعیین می شود، با “زمان نگهداری” Master یکسان بمانید.18)

حسگر در طول زمان مقداردهی اولیه سیگنال RF را ارسال یا دریافت نمی کند. فقط می تواند سیگنال RF را پس از دوره مقداردهی اولیه ارسال کند.19)

گروه A و گروه B RX به گروه A و گروه B TX مربوطه نیاز دارند.
