تماس با شخص :
June Zhao
?
| محل منبع | چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE, RED,TUV |
| شماره مدل | MC049V R |
| مقدار حداقل تعداد سفارش | 300 قطعه |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | کیسه حباب + تخته چوب + کارتن (K=A) |
| زمان تحویل | 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت |
| شرایط پرداخت | T/T یا Western Union |
| قابلیت ارائه | 20000 عدد در ماه |
جزئیات محصول
| ولتاژ نامی | 120-277 ولت AC | پاور آماده به کار | ≤0.5W (230Vac) |
|---|---|---|---|
| حالت کار | روشن/خاموش نور 1-10 ولت | الزام نصب | ساخته شده است |
| ظرفیت بار | 120Vac 400W (القایی یا مقاومتی) 220Vac-240Vac 800W (القایی یا مقاومتی) 277Vac 1000W (القایی یا مقاوم | گواهی | CE، RED، TUV |
| زمان زندگی | 5 سال گارانتی @Ta 230V فول بار | ||
| برجسته کردن | سنسور حرکت 1-10 ولت قابل تنظیم,سنسور حرکتی مایکروویو برای نور سهگانه,سنسور حرکت ارتفاع 6 متری |
||
توضیحات محصول

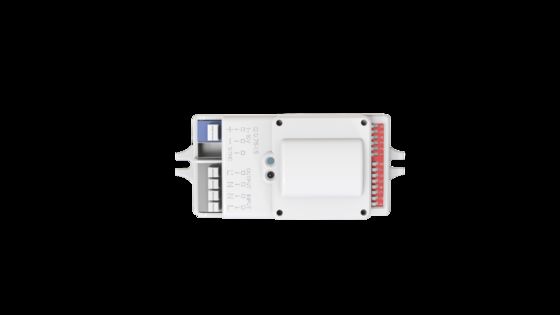

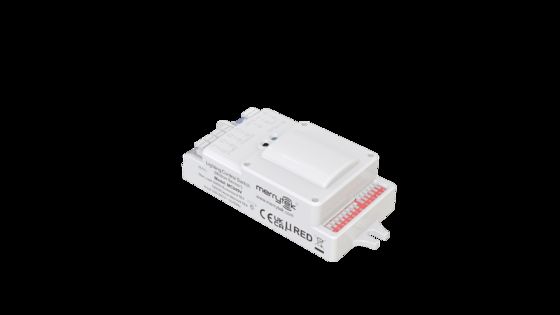

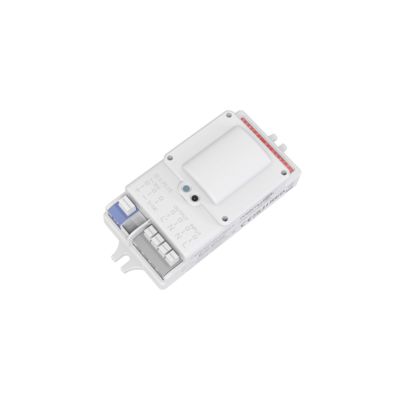

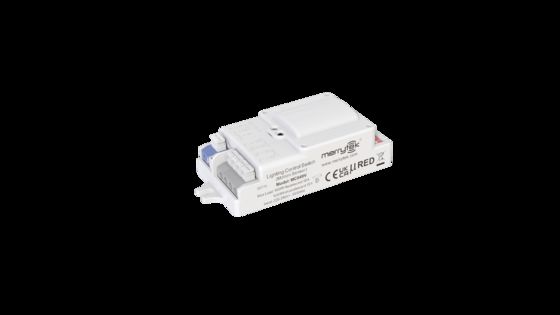

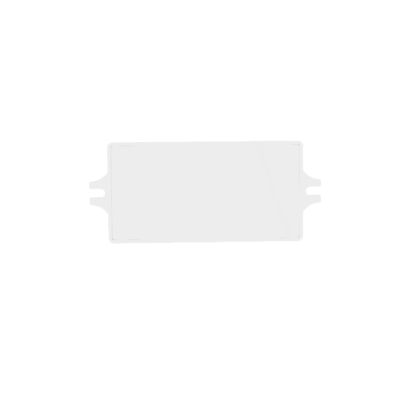

سنسور حرکت مایکروویو قابل تنظیم 1-10 ولت برای نور ضد انفجار، حداکثر ارتفاع نصب 6 متر
ویژگی ها
- محصول استاندارد با درایور دیمر LED 1-10 ولت، دستیابی به عملکرد دیمینگ 2 مرحله ای یا 3 مرحله ای با درایور LED قابل تنظیم 1-10 ولت، با پایان همزمان
- منطقه تشخیص، زمان نگهداری، سنسور نور روز، دوره آماده به کار، و سطح دیم قابل تنظیم توسط سوئیچ DIP
- اتصال راحت برای کاربر توسط ترمینال های فشاری برای ورودی و خروجی
پارامترهای فنی
| ورودی | |
|---|---|
| ولتاژ کاری | 108-305 ولت AC 50 هرتز/60 هرتز |
| ولتاژ نامی | 120-277 ولت AC |
| توان آماده به کار | ≤0.5 وات (230 ولت AC) |
| خروجی | |
| حالت کاری | روشن/خاموش دیمینگ 1-10 ولت |
| نوع بار | نور بافته شده سفید/منبع تغذیه / نور LED 1-10 ولت |
| ظرفیت بار | 120 ولت AC 400 وات (سلفی یا مقاومتی) 220 ولت AC-240 ولت AC 800 وات (سلفی یا مقاومتی) 277 ولت AC 1000 وات (سلفی یا مقاومتی) |
| حداکثر ظرفیت جریان هجومی | 30 آمپر (50% Ipeak، عرض پالس =500uS، 230 ولت AC بار کامل، شروع سرد)؛ 60 آمپر (50% Ipeak، عرض پالس =200uS، 230 ولت AC، بار کامل، شروع سرد) |
| رابط دیم | دیمینگ 1-10 ولت: موجود کنترل همزمان: موجود (می تواند برای عملکرد روشن/خاموش همگام شود، نمی تواند برای دیمینگ 1-10 ولت همگام شود) |
پارامترهای سنسور
| فرکانس کاری | 5.8 گیگاهرتز ±75 مگاهرتز، باند ISM |
| توان ارسالی | حداکثر 1 میلی وات. |
| منطقه تشخیص | 25%/50%/75%/100% (توسط دو سوئیچ DIP) |
| زمان نگهداری | 5 ثانیه/30 ثانیه/90 ثانیه/3 دقیقه/20 دقیقه/30 دقیقه (توسط سه سوئیچ DIP) |
| سطح دیم آماده به کار | 10% (1.4-1.6 ولت)/20% (1.9-2.1 ولت)/30% (2.9-3.1 ولت)/50% (4.9-5.1 ولت) (توسط دو سوئیچ DIP) |
| دوره آماده به کار | 0 ثانیه/5 ثانیه/5 دقیقه/10 دقیقه/30 دقیقه/1 ساعت/+∞ (توسط سه سوئیچ DIP) |
| سنسور نور روز | 2 لوکس/5 لوکس /10 لوکس /25 لوکس /50 لوکس /100 لوکس /غیرفعال (توسط چهار سوئیچ DIP) |
| محدوده تشخیص (شعاع حساسیت 100%) | نصب سطحی ارتفاع 3 متر: 0.3 متر بر ثانیه ≥3.5 متر، 1 متر بر ثانیه ≥2.5 متر نصب افقی ارتفاع 2 متر: 0.3 متر بر ثانیه ≥8 متر، 1 متر بر ثانیه ≥4 متر |
| ارتفاع نصب | 3 متر (حداکثر 6 متر) |
| زاویه پرتو 3 دسی بل | 80 درجه در صفحه XZ، 96 درجه در صفحه YZ |
محیط کاری
| دمای کاری | -25 تا 70 درجه سانتیگراد |
| دمای/رطوبت نگهداری | -40 تا 80 درجه سانتیگراد، رطوبت: ≤85% (بدون میعان) |
استانداردهای گواهینامه
| استانداردهای ایمنی (LVD) | EN61058-1, EN61058-1-2 |
| نوسان صاعقه | 1 کیلو ولت (L/N, EN61000-4-5) |
| استانداردهای EMC | EN61058-1, EN61000-3-2, EN61000-3-3, EN62479, EN301489-1, EN55015, EN300440 |
| الزامات زیست محیطی | مطابق با RoHS |
| گواهینامه | CE, RED, TUV |
سایر مشخصات
| مشخصات ورودی/خروجی (کانکتور/سیم کشی) | قطر سیم ترمینال فشاری: 0.75-1.5 میلی متر مربع |
| الزامات نصب | توکار |
| ابعاد نصب | 180*50*30 میلی متر |
| الزامات بسته بندی | کیسه حباب دار + جداکننده + کارتن (K=A) |
| وزن خالص | 75 گرم |
| طول عمر | 5 سال گارانتی در دمای محیط 230 ولت بار کامل |
نمودارهای عملکردی
1. عملکرد روشن/خاموش (دوره آماده به کار "0 ثانیه")
2. عملکرد دیمینگ 2 مرحله ای (دوره آماده به کار "+∞")
3. عملکرد دیمینگ 3 مرحله ای (دوره آماده به کار "5 ثانیه/5 دقیقه/10 دقیقه/30 دقیقه/1 ساعت")
4. ابعاد (میلی متر)
5. سیم کشی
6. ساختار
تنظیمات سوئیچ DIP
1. منطقه تشخیص
| 1 | 2 | تنظیم |
|---|---|---|
| روشن | روشن | 100% |
| روشن | - | 75% |
| - | روشن | 50% |
| - | - | 10% |
2. زمان نگهداری
| 3 | 4 | 5 | تنظیم |
|---|---|---|---|
| روشن | روشن | روشن | 5 ثانیه |
| - | روشن | روشن | 30 ثانیه |
| روشن | - | روشن | 90 ثانیه |
| - | - | روشن | 3 دقیقه |
| روشن | روشن | - | 20 دقیقه |
| - | - | - | +∞ |
3. دوره آماده به کار
| 6 | 7 | 8 | تنظیم |
|---|---|---|---|
| روشن | روشن | روشن | 0 ثانیه |
| - | روشن | روشن | 5 ثانیه |
| روشن | - | روشن | 5 دقیقه |
| - | - | روشن | 10 دقیقه |
| روشن | روشن | - | 30 دقیقه |
| - | روشن | - | 1 ساعت |
| - | - | - | +∞ |
4. سنسور نور روز
| 1 | 2 | 3 | 4 | تنظیم |
|---|---|---|---|---|
| - | - | روشن | روشن | 2 لوکس |
| - | - | - | روشن | 5 لوکس |
| - | روشن | روشن | - | 10 لوکس |
| - | - | روشن | - | 25 لوکس |
| - | روشن | - | - | 50 لوکس |
| روشن | - | - | - | 100 لوکس |
| - | - | - | - | غیرفعال |
هنگامی که روی غیرفعال تنظیم شود، سنسور نور را هنگام تشخیص حرکت روشن می کند، صرف نظر از کافی بودن نور.
مقدار آستانه نور روز، مقدار معمولی در شرایط محیط آفتابی، بدون سایه، بازتاب پراکنده نور محیط است.
5. 1-10 ولت (سطح دیم آماده به کار)
| 5 | 6 | درصد روشنایی |
|---|---|---|
| روشن | روشن | 50% |
| - | روشن | 30% |
| روشن | - | 20% |
| - | - | 10% |
راه اندازی
پس از روشن شدن، سنسور به طور خودکار نور را با روشنایی 100% روشن می کند. پس از 10 ثانیه، نور را خاموش می کند. در طول راه اندازی، سنسور قادر به تشخیص حرکت نیست.
تنظیمات کارخانه
منطقه تشخیص: 100%، زمان نگهداری: 5 ثانیه، دوره آماده به کار: 0 ثانیه، سنسور نور روز: غیرفعال
نکات کاربردی
- سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی، تغییر تنظیمات سوئیچ DIP، برق را قطع کنید.
- مایکروویو نمی تواند از فلز عبور کند، لطفاً از نصب محصول در لامپ های فلزی بسته یا نیمه بسته خودداری کنید و اطمینان حاصل کنید که هیچ پوشش فلزی یا شیشه ای بالای محصول وجود ندارد؛ اگر آنتن باید از صفحه فلزی عبور کند، اطمینان حاصل کنید که بالای سنسور نزدیک به صفحه فلزی باشد.
- فاصله نصب بین سنسورهای مایکروویو توصیه می شود بیش از 3 متر باشد و باید از سوئیچ ها، روترها و سایر دستگاه های بی سیم دور باشد تا از تداخل رادیویی جلوگیری شود. فاصله نصب بین هر دو توصیه می شود بیش از 2 متر باشد؛ سطح آنتن سنسور مایکروویو باید از ورودی AC و خروجی DC دور باشد تا از تداخل سیگنال های فرکانس پایین/بالا جلوگیری شود.
- از تجهیزات ارتعاشی طولانی مدت یا اشیاء متحرک در اطراف سنسور مایکروویو باید اجتناب شود. سیگنال ارتعاشی تولید شده به عنوان سیگنال حرکتی که باعث القا می شود تلقی خواهد شد. اگر حیوان خانگی از منطقه تست عبور کند، ممکن است سنسور فعال شود.
- این محصول برای نصب در فضای داخلی مناسب است. در صورت نصب در فضای نیمه باز یا باز، باد و باران ممکن است به عنوان سیگنال حرکتی که باعث القا می شود تلقی شود؛ هنگامی که سنسور در لامپ فلزی، سطح بازتابنده فلزی، یا محیط بسته باریک نصب می شود، مایکروویو به طور مکرر منعکس می شود و باعث القای کاذب می شود. لطفاً حساسیت را کاهش دهید یا برای پشتیبانی فنی با سازنده تماس بگیرید.
- این مدل برای نصب سقفی مناسب است. در صورت استفاده از نصب دیواری، فاصله تشخیص القای مایکروویو به طور قابل توجهی افزایش می یابد، که ممکن است باعث نفوذ مایکروویو از دیوار شود یا لامپ خاموش نشود. لطفاً حساسیت را 25% تنظیم کنید. اگر 25% قابل استفاده نباشد، از نصب دیواری خودداری کنید یا برای پشتیبانی فنی با سازنده تماس بگیرید.
- مشخصات و پارامترهای محصول ممکن است بدون اطلاع قبلی بهینه شوند.
- آستانه حساسیت نور در محیط آفتابی، بدون سایه و بازتاب پراکنده نور محیط است. سطح لوکس تشخیص داده شده توسط سنسور می تواند در دوره و شرایط آب و هوایی مختلف متفاوت باشد.
- محدوده تشخیص محصول به سرعت حرکت جسم، اندازه جسم، ارتفاع نصب محصول، زاویه نصب، محیط نصب، جنس بازتاب و سایر عوامل مربوط می شود.
- فاصله های تشخیص داده شده در مشخصات مقادیر معمولی هستند که توسط آزمایش کنندگان در محیط باز داخلی 165 سانتی متر/65 کیلوگرم به دست آمده اند.
- سنسور را نزدیک اشیاء با چگالی بالا، مانند فلز، شیشه، دیوارهای مخلوط و غیره قرار ندهید، زیرا سنسور ممکن است به اشتباه فعال شود.
- پارامترهای سنسور ممکن است نیاز به پیکربندی مجدد در محیط های نصب مختلف داشته باشند. لطفاً به دستورالعمل های بالا مراجعه کنید یا برای پشتیبانی فنی با سازنده تماس بگیرید.
