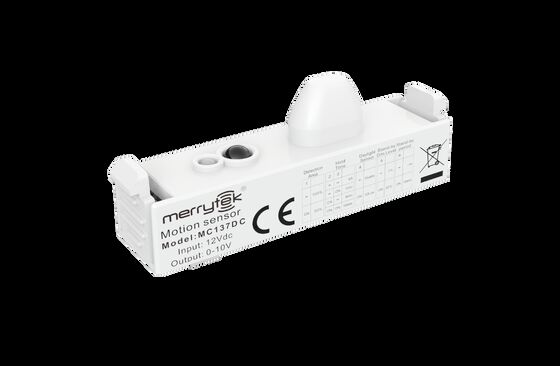

چراغ سه گانه قابل تنظیم سنسور، پوسته نواری بلند، طراحی آنتن مینیاتوری، بدون سایه MC137D C/D
| محل منبع | شنژن، چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE |
| شماره مدل | MC137D C & MC137D D |
| مقدار حداقل تعداد سفارش | 100 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | کیسه حباب + پارتیشن + جعبه بیرونی (K=A) |
| زمان تحویل | 1، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت شما. 2، سفارش انبوه: 4-5 هفته پس از دریافت |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10000 عدد در ماه |
جزئیات محصول
| ولتاژ نامی | 12 ± 1VDC | ولتاژ موج دار | < 100mVp-p |
|---|---|---|---|
| فرکانس کاری | 5.8 گیگاهرتز ± 75 مگاهرتز، باند ISM | ارتفاع نصب | 3 متر ( حداکثر 5 متر ) |
| دمای کاری | داخلی: -25 ~ 60 ℃ | طول عمر | 5 سال ضمانت@ta |
| برجسته کردن | نور سه ضلعی حسگر حرکت قابل کاهش,چراغ سه گانه با لایه بلند,نور سنسور آنتن کوچک |
||
توضیحات محصول
چراغ سه گانه قابل تنظیم با طراحی آنتن مینیاتوری
ویژگی های محصول
- آنتن دوقطبی کوپلینگ مینی ثبت شده
- پوسته نواری بلند با طراحی آنتن مینیاتوری، حذف مشکلات سایه اندازی
- خروجی توان RF فوق العاده کم، ایمن برای سلامتی انسان
- کنترل از راه دور و سوئیچ DIP برای تنظیم پارامترهای حسگر
- لوب جانبی کم با سازگاری بالا با محیط های فلزی
- تحت تأثیر دما، رطوبت، نویز، جریان هوا، گرد و غبار و شرایط نور قرار نمی گیرد
پارامترهای فنی
| مشخصات ورودی | |
|---|---|
| ولتاژ نامی | 12 ± 1 ولت DC |
| جریان کاری | MC137D C: 20±2mA | MC137D D: 16±2mA |
| ولتاژ ریپل | < 100mVp-p |
| مشخصات خروجی | |
| سیگنال خروجی | MC137D C: سیگنال تنظیم 0-10VDC | MC137D D: سیگنال تنظیم PWM |
| سنسور نور روز | |
| سنسور نور روز | اولویت نور روز |
| پارامترهای حسگر | |
| فرکانس کاری | 5.8GHz ±75MHz، باند ISM |
| توان ارسالی | حداکثر 1 میلی وات |
| محدوده تشخیص (شعاع) | نصب سقفی با ارتفاع 3 متر: r≥4m@0.3m/s، r≥2.5m@1m/s نصب افقی با ارتفاع 2 متر: r≥8m@0.3m/s، r≥4m@1m/s |
| ارتفاع نصب | 3 متر (حداکثر 5 متر) |
| مشخصات محیطی | |
| دمای کاری | داخلی: -25~60℃ |
| دمای ذخیره سازی | -40℃…80℃، رطوبت ≤85% (بدون میعان) |
| استانداردهای گواهینامه | |
| تایید شده | CE، RED (در انتظار) |
| الزامات محیطی | مطابق با الزامات RoHS 2.0، Reach |
| رتبه IP | IP20 |
| سایر مشخصات | |
| سیم کشی | ترمینال 3 پین 2.0 میلی متر |
| الزامات نصب | نصب داخلی |
| الزامات بسته بندی | کیسه حباب دار + پارتیشن + جعبه بیرونی (K=A) |
| وزن خالص | 10±2 گرم |
| طول عمر | گارانتی 5 ساله |
انتخاب مدل
| MC137D C | MC137D D |
|---|---|
| سیگنال تنظیم 0-10VDC | سیگنال تنظیم PWM |
| اولویت نور روز | |
شرح عملکرد
| عملکرد | MC137D C، MC137D D |
|---|---|
| عملکرد روشن/خاموش | N/A |
| عملکرد تنظیم دو مرحله ای | N/A |
| عملکرد تنظیم سه مرحله ای | دوره آماده به کار را می توان روی "5 دقیقه/10 دقیقه/30 دقیقه" تنظیم کرد |
| برداشت نور روز | N/A |
| اولویت نور روز | دوره آماده به کار را می توان روی "+∞" تنظیم کرد |
نمودارهای فنی
برای استفاده در چراغ های سقفی توصیه می شود
ابعاد
نمودار سیم کشی و نمودار عملکرد
نمودار نصب
نکات نصب: هنگام نصب، لطفاً به فاصله بین آنتن مایکروویو و صفحه نور توجه کنید.
تنظیمات سوئیچ DIP
| عملکرد | ناحیه تشخیص | زمان نگهداری | سنسور نور روز | سطح تنظیم آماده به کار | دوره آماده به کار | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| کد شماره گیری | 1 | 2 | 3 | 4 | 5 | 6 | |||||||
| Ⅰ | - | 100% | - | - | 5s | - | غیرفعال | 5Lux/15Lux/30Lux/50Lux | 100-150Lux | - | 0% | - | +∞ |
| Ⅱ | روشن | 50% | - | روشن | 1 دقیقه | روشن | 30Lux | 100Lux | 200Lux | روشن | 20% | روشن | 15 دقیقه |
| Ⅲ | روشن | - | 3 دقیقه | 150Lux | 300Lux | ||||||||
| Ⅳ | روشن | روشن | 10 دقیقه |
دستورالعمل کنترل از راه دور
راه اندازی اولیه: سنسور برای اولین بار نور را با روشنایی 100% روشن می کند و پس از 10 ثانیه آن را خاموش می کند. در طول دوره راه اندازی اولیه، سنسور قادر به تشخیص حرکت نیست.
تنظیمات پیش فرض: حساسیت: 100% | زمان نگهداری: 5 ثانیه | سنسور نور روز: غیرفعال | دوره آماده به کار: 15 دقیقه | سطح تنظیم آماده به کار: 0%
راهنمای کاربرد
- سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی، تغییر تنظیمات سوئیچ شماره گیری و غیره، برق را قطع کنید.
- فاصله حسگر به عواملی مانند سرعت حرکت جسم متحرک، اندازه جسم متحرک، ارتفاع نصب، زاویه نصب، باز بودن محیط نصب و جنس بازتابنده بستگی دارد.
- هنگامی که سنسور مایکروویو روی دیوار نصب می شود، فاصله تشخیص در مقایسه با نصب روی سقف به طور قابل توجهی افزایش می یابد. اگر از روش نصب دیواری استفاده می کنید، لطفاً حساسیت را برای استفاده کاهش دهید یا با شرکت ما تماس بگیرید تا تنظیمات استفاده را تأیید کنید.
- ممکن است پارامترهای سنسور در محیط های نصب مختلف نیاز به پیکربندی مجدد داشته باشند.
- این سنسور فقط برای استفاده داخلی است، باد و باران خارجی و اجسام متحرک اطراف باعث تحریک کاذب می شوند.
- ارتفاع نصب محصول سنسور نمی تواند از 6 متر تجاوز کند و ارتفاع بهینه 3 متر است؛ فاصله بین دو سنسور باید بیش از 3 متر باشد.
- هنگامی که سنسور در یک لامپ فلزی، روی یک سطح بازتابنده فلزی یا در یک محیط بسته باریک نصب می شود، امواج مایکروویو چندین بار منعکس شده و باعث تحریک کاذب می شوند.
- لطفاً اطمینان حاصل کنید که هیچ سیگنال حرکتی مانند فن، موتور DC، لوله فاضلاب، خروجی هوا و غیره در اطراف سنسور وجود ندارد.
- امواج مایکروویو نمی توانند از فلز عبور کنند، از نصب در لامپ های فلزی بسته یا نیمه بسته خودداری کنید و هیچ فلز یا شیشه ای نباید محصول را مسدود کند.
- باید از یک منبع تغذیه رگوله شده DC با ولتاژ خروجی پایدار و ضریب ریپل کم استفاده شود. ریپل منبع تغذیه باید کمتر از 100 میلی ولت باشد؛ جریان بار باید بیشتر از 25 میلی آمپر باشد.
- مشخصات و پارامترهای محصول ممکن است بدون اطلاع قبلی بهینه شوند.
