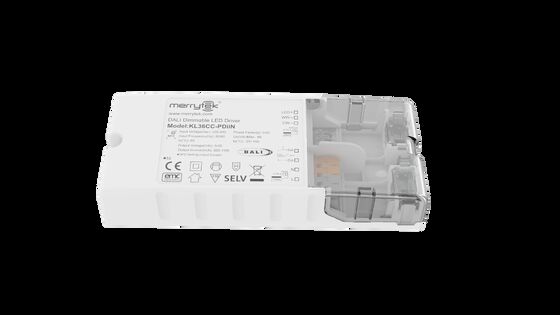

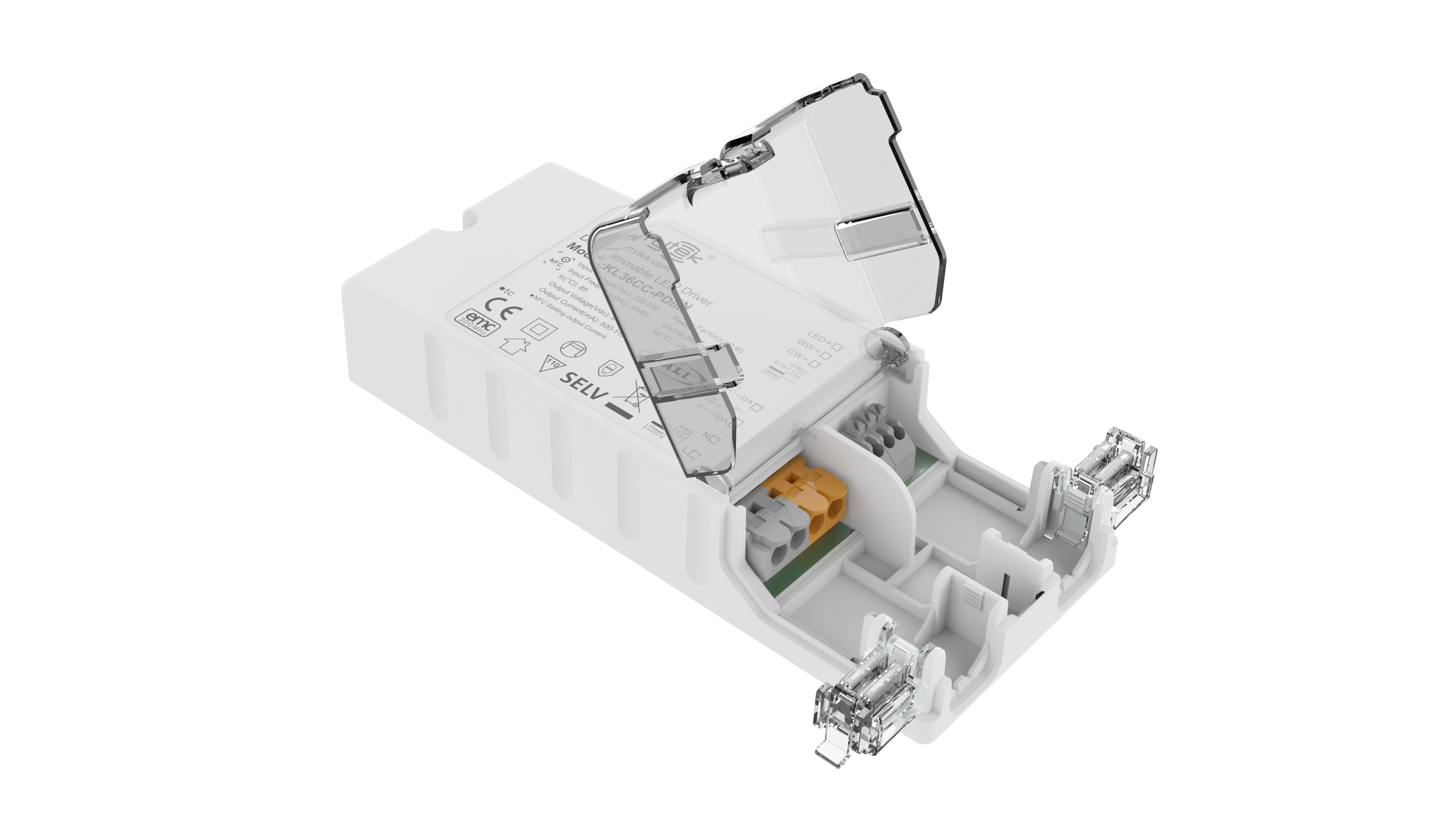

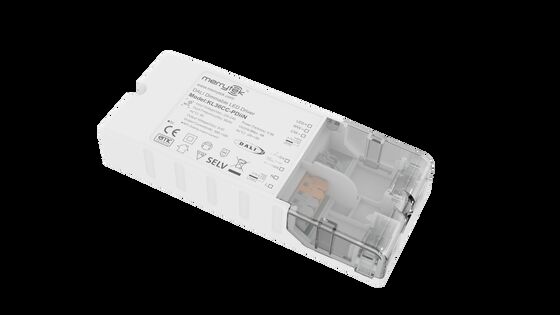

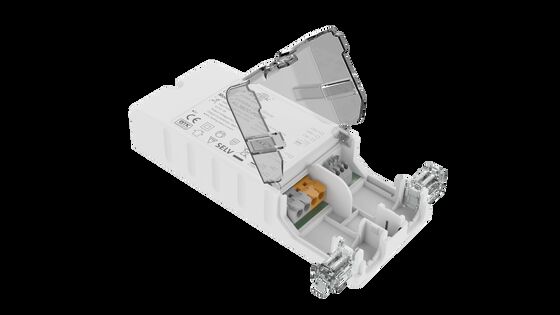

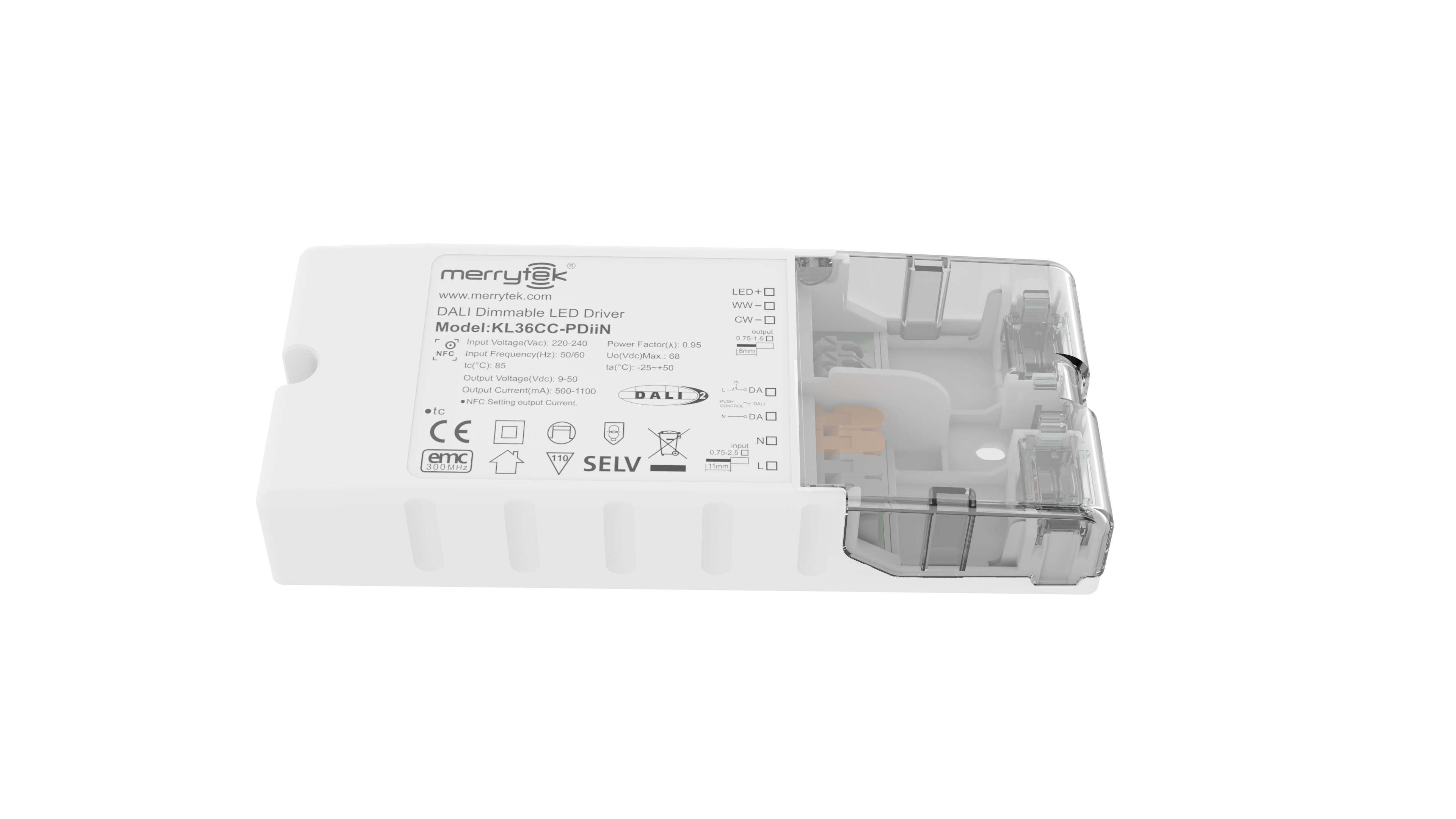

درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر

  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
محل منبع شنژن، چین
نام تجاری Merrytek
گواهی CE
شماره مدل KL36CC-PdiiN
مقدار حداقل تعداد سفارش 100 عدد
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + دستورالعمل کارتن بیرونی Clapboard (K=A)
زمان تحویل <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و
شرایط پرداخت T/T
قابلیت ارائه 20000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ عملیاتی 220-240Vac 50Hz /60Hz ضریب قدرت ≥0.95 @230VAC (بار کامل)
قدرت آماده ≤0.5W (@230Vac) کارایی حداکثر 88٪ @230VAC (بار کامل)
حالت عملیاتی DALI2 DT8 dimming & PUSH dimming بعد نصب 154*63*28 میلی متر
گارانتی 5 سال جریان ثابت خروجی 500-1100ma
برجسته کردن

درایور LED DALI DT8 با توان 36 وات,راننده LED قابل برنامه ریزی NFC,درایور LED جریان ثابت 500 میلی آمپر

,

NFC programmable LED driver

,

constant current LED driver 500ma
پیام بگذارید
توضیحات محصول
درایور LED قابل برنامه ریزی DALI DT8 36W NFC
جریان ثابت 500 میلی آمپر تا 1100 میلی آمپر خروجی
ویژگی های محصول
  • بدون لرزش برای کل محدوده کم نور
  • توان آماده به کار زیر 0.5 وات
  • کاهش نور اولیه با یک دکمه فشاری
  • فناوری NFC برای برنامه نویسی بی سیم
  • رابط داخلی DALI DT8
  • DT19 عملیات اضطراری DC با عرضه مرکزی
  • غرامت CLO
  • حفاظت: اتصال کوتاه / بیش از حد دما / بیش از ولتاژ
  • کاهش جریان برای دمای بالای محیط
  • فشار کم نور با عملکرد حافظه
  • 5 سال گارانتی
پارامترهای فنی
مشخصات ورودی
ولتاژ عملیاتی 198-264Vac 50Hz/60Hz
ولتاژ ورودی نامی 220-240Vac 50Hz/60Hz
محدوده ولتاژ ورودی DC 200-240Vdc
جریان ورودی حداکثر 0.19 آمپر
جریان ورودی ورودی <15A (عرض پالس نصف جریان 100μs) @230Vac
ضریب توان (@230V 100% بار) ≥ 0.95
اعوجاج هارمونیک کامل معمولی: 15٪ (@230Vac، 100٪ بار)
پاور آماده به کار ≤ 0.5 وات (@230Vac وقتی DALI خاموش می شود)
کارایی (@230Vac، 100٪ بار) حداکثر 88 درصد
روش سیم کشی سطح مقطع سیم: 0.75-2.5mm²
مشخصات خروجی
حالت عملیاتی جریان ثابت
نوع بار LED
نیاز ریپل مقدار سوسو زدن: کمتر از 5% برای کل محدوده کم نور
زمان راه اندازی <1s (@230Vac); <0.5 ثانیه (@200Vdc)
ولتاژ خروجی بدون بار حداکثر 68 ولت DC
محدوده ولتاژ خروجی بار 9-50 ولت DC
توان خروجی بار کامل حداکثر 36 وات
بار جریان خروجی 500-1100 میلی آمپر
دقت جریان ثابت ± 5٪
روش سیم کشی سطح مقطع سیم: 0.75-1.5mm²
روش کنترل
کاهش نور اولیه PUSH کاهش نور اولیه PUSH (حداکثر طول سیم سربی: 20 متر)
DALI کم نور کاهش نور DALI (حداکثر طول سرب: 300 متر)
محدوده کم نور کاهش نور اولیه PUSH & DALI: 0٪ - 100٪
الزامات حفاظتی
حفاظت از خروجی بیش از دما بله، بدون عملکرد بازیابی خود (قابل استعلام)
حفاظت از اتصال کوتاه خروجی بله، با عملکرد خود بازیابی (قابل استعلام است)
محیط عملیاتی
دما/رطوبت عملیاتی -25℃~50℃ رطوبت: 85% (غیر متراکم)
دما/رطوبت ذخیره سازی -40℃~80℃، رطوبت: 85% (غیر متراکم)
حداکثر دمای مورد (Tc) 85 درجه سانتیگراد
ایمنی و EMC
استاندارد EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
استاندارد پروتکل DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253
استاندارد ایمنی EN61347-1 EN61347-2-13
گواهینامه CE، CB، ENEC
تحمل ولتاژ 3750Vac، 5 میلی آمپر، 60 ثانیه (ورودی "LN" - خروجی "SEC")
سایر مشخصات
درجات حفاظتی IP20
نوع حفاظت کلاس II
نوع نصب نصب مستقل
بعد 154 × 63 × 28 میلی متر
عملکرد حافظه خاموشی بله، حافظه خاموش PUSH
PUSH Dimming Synchronization موازی: حداکثر 15 واحد سری: حداکثر 25 واحد
الزامات بسته بندی کیسه پلی اتیلن + جعبه کرافت + دفترچه راهنما + پارتیشن + جعبه بیرونی (K=A)
وزن 179.5±5 گرم
زندگی 5 سال @Ta بار کامل
توجه: تمام پارامترها در ولتاژ ورودی 230Vac و محیط 25 درجه تست می شوند مگر اینکه مشخص شده باشد.
ابعاد
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 0
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 1
نمودارهای سیم کشی
حالت کانال: 1 آدرس برای 2 کانال (209 DT8); 2 آدرس برای 2 کانال (207 DT6); 1 آدرس برای 2 کانال (207 DT6)
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 2
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 3
شکل A: PUSH Dimming (موازی) | شکل B: PUSH Dimming (سری)
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 4
شکل C: DALI Dimming
حالت کانال: 1 آدرس برای 1 کانال (207 DT6)
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 5
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 6
Fig D: PUSH Dimming (موازی) | شکل E: PUSH Dimming (سری)
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 7
Fig F: DALI Dimming
منحنی های کاهش و کم نور
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 8
منحنی کم نور
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 9
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 10
ولتاژ متناظر جریان
جریان (mA) Pomax (W) Uout (V)
50025.09 تا 50
55027.59 تا 50
60030.09 تا 50
65032.59 تا 50
70035.09 تا 50
75036.09 تا 48
80036.09 تا 45
85035.79 تا 42
90036.09 تا 40
95036.19 تا 38
100036.09 تا 36
105035.79 تا 34
110036.39 تا 33
هنگام انتخاب مدل‌های ثابت LED، مجموعه داده‌های فعلی معمولی برای مرجع هستند. سطوح جریان بیشتری را می توان با NFC با استفاده از یک برنامه تلفن همراه قابل تنظیم در مراحل 1 میلی آمپر تنظیم کرد.
درایور LED DALI DT8 قابل برنامه ریزی NFC 36 وات جریان ثابت خروجی 500 میلی آمپر تا 1100 میلی آمپر 11
برای دانلود برنامه Merrytek NFC، کد را اسکن کنید
توضیحات عملیات روشن/خاموش و کم نور
  • الفکلید PUSH (0.1s-1s) را برای روشن یا خاموش کردن درایور LED فشار دهید.
  • ب.کم نور: سوئیچ PUSH (1s-8s) را فشار داده و نگه دارید تا به کم نور یا روشن شدن، با دامنه 2 تا 100 درصد برسید.
  • سی.تنظیم دمای رنگ: چراغ ها را با PUSH خاموش کنید، سپس فشار دهید و نگه دارید تا دمای رنگ را از روشنایی فعلی تنظیم کنید. رها کنید و دوباره فشار دهید تا در جهت مخالف تنظیم شود. بدون عملیات به مدت 5 ثانیه از حالت تنظیم رنگ خارج می شود.
  • D.حافظه: PUSH dimming دارای عملکرد حافظه کم نور است.
  • E.همگام سازی کم نور: منابع تغذیه متصل به همان سوئیچ PUSH را می توان با فشار دادن و نگه داشتن بیش از 15 ثانیه همگام سازی کرد.
  • اف.حالت کم نور DALI: برای کاهش نور از طریق میزبان DALI با محدوده 0-100٪ به سیستم DALI متصل شوید.
نکات مهم
  • درایور LED باید قبل از روشن کردن برق ورودی به بار وصل شود. در غیر این صورت، درایور LED ممکن است آسیب ببیند.
  • پس از خاموش شدن ورودی درایو LED، یک ولتاژ باقیمانده در خروجی وجود خواهد داشت که می تواند حدود 3 دقیقه حفظ شود.
  • قبل از تنظیم پارامترها از طریق NFC، لطفاً مطمئن شوید که درایور خاموش است.
