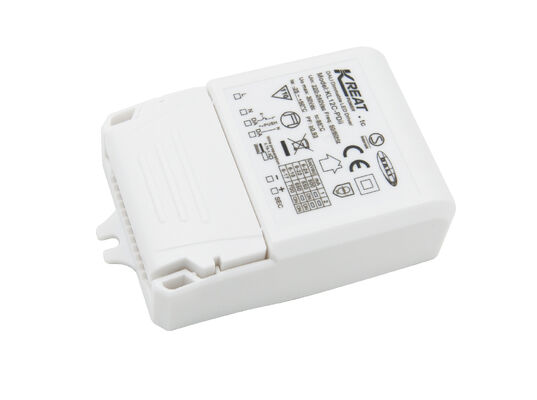

درایور LED قابل تنظیم DALI2 DT6 با توان 12 وات و جریان 150-500 میلی آمپر با قابلیت برنامه ریزی NFC برای نورپردازی سقفی LED

محل منبع	شنژن، چین
نام تجاری	Merrytek
گواهی	CE
شماره مدل	KL12C-PdiiN
مقدار حداقل تعداد سفارش	100 عدد
قیمت	قابل مذاکره
جزئیات بسته بندی	جعبه سفید + دستورالعمل کارتن بیرونی Clapboard (K=A)
زمان تحویل	1، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت شما. 2، سفارش انبوه: 4-5 هفته پس از دریافت
شرایط پرداخت	T/T
قابلیت ارائه	20000 عدد در ماه

جزئیات محصول

ولتاژ عملیاتی	220-240Vac 50Hz /60Hz	ضریب قدرت	≥0.9c @230VAC （بار کامل
پاور آماده به کار	≤0.5W (@230Vac)	کارایی	83%Max. حداکثر 83٪ @230VAC （Full load） @230VAC (بار کامل)
حالت عملیاتی	Dali2 کم نور و کم رنگ	بعد نصب	885225.5 میلی متر
گارانتی	5 سال	جریان ثابت خروجی	150-500 میلی آمپر
برجسته کردن	درایور LED قابل تنظیم DALI2 با توان 12 وات,درایور LED سقفی قابل برنامه ریزی NFC,درایور LED DALI2.0 با جریان 150-500 میلی آمپر , NFC programmable LED downlight driver , 150-500mA DALI2.0 LED driver

پیام بگذارید

توضیحات محصول

DALI2 DT6 150-500mA 12W راننده LED Dimmable برای نور پایین LED با برنامه نویسی NFC

خلاصه ی محصول

DALI2 DT6 150-500mA 12W درایور LED قابل تنظیم برای نور پایین LED با برنامه نویسی NFC

ویژگی های محصول

بدون فلک زدن برای کل محدوده کم رنگ
قدرت حالت آماده کمتر از 0.5W
تیره شدن اصلی با یک دکمه فشار
تکنولوژی NFC برای برنامه نویسی بی سیم
رابط داخلی DALI DT6
عملیات اضطراری DC DT19
جبران خسارت CLO
حفاظت: مدار کوتاه / بیش از حد درجه حرارت / بیش از حد ولتاژ
کاهش جریان برای دمای محیط بالا
با تابع حافظه فشار نور کم
گارانتی 5 ساله

پارامترهای فنی

سری کوچک: KL12C-PDiiN
مشخصات ورودی
ولتاژ کار	198-264Vac 50Hz/60Hz
ولتاژ ورودی نامی	220-240Vac 50Hz/60Hz
محدوده ولتاژ ورودی DC	200-240Vdc
جریان ورودی	0.07A مکس
جریان ورودی	<15A (بسیار طول پالس نیمه جریان 100μs) @ 230Vac
فاکتور قدرت (@ 230V 100٪ بار)	≥ 0.9C
تحریف هارمونیک کل	به طور معمول: 15٪ (@ 230Vac، 100٪ بار)
قدرت آمادگی	≤0.5W (@230Vac در صورت خاموش شدن PUSH یا DALI)
بهره وری (@230Vac، 100٪ بار)	83 درصد
روش سیم کشی	0.75-1.5mm2

مشخصات خروجی
حالت کار	جریان ثابت
نوع بار	LED
الزامات ریپل	مقدار فلکر: کمتر از 5٪ برای کل محدوده کمرنگ
زمان شروع	<1s (@230Vac) ؛ <0.5s (@200Vdc)
ولتاژ خروجی بدون بار	55 ولت DC Max
محدوده ولتاژ خروجی بار	3-40 ولت DC
قدرت خروجی با بار کامل	12 وات
جریان خروجی بار	150 تا 500mA
جریان ثابت و ولتاژ دقیق	دقت جریان ثابت ±5٪
روش سیم کشی	ترمینال فشار، قطر قطر سیم: 0.75-1.5mm2

روش کنترل
ضلعی اصلی PUSH	کمر فشار اولیه (حداکثر طول سرب: 20M)
محدوده کم نور	ضلعی اصلی PUSH و DALI: 0%-100%
کم رنگ کردن DALI	کم رنگ شدن DALI (حداکثر طول سرب: 300 m)

حفاظت و محیط زیست
خروجی بیش از حفاظت از دما	بله، بدون عملکرد خود بازیابی (می تواند مورد بررسی قرار گیرد)
حفاظت از مدار کوتاه خروجی	بله، با عملکرد خود بهبود (ممکن است مورد بررسی قرار گیرد)
دمای کار/رطوبت	-25°C ~ 50°C رطوبت: 85٪ (غیر منجمد)
دمای نگهداری/رطوبت	-40°C~80°C، رطوبت: 10%-95%
حداکثر دمای قفس (Tc)	85°C

ایمنی و گواهینامه
استاندارد EMC	EN55015 EN61547 EN61000-3-2
استاندارد پروتکل DALI	IEC62386-102, IEC62386-207 DT6 / 251 / 252 / 253 IEC62386-220 DT19
استاندارد ایمنی	EN61347-1 EN61347-2-13
گواهینامه	CE، CB، ENEC، SAA
ولتاژ مقاومت	3750Vac، 5mA، 60s ( ورودی "L N" - خروجی "SEC")

مشخصات فیزیکی
درجه حفاظت	IP20
نوع حفاظت	کلاس دوم
نوع نصب	تاسیسات مستقل
ابعاد (با پیچ و تاب)	88×52×25.5 میلی متر
عملکرد حافظه ی سیاه شدن	بله، حافظه ی PUSH
همگام سازی کمرنگ کردن PUSH	موازی: 15 واحد حداکثر سری: 25 واحد حداکثر
الزامات بسته بندی	کیسه PE + دستورالعمل + جعبه کرافت + کارتونی + کارتونی بیرونی (K=A)
وزن (با پیچاندن)	80.2±5g
زندگی	5 سال @Ta با بار کامل

توجه: تمام پارامترها در ولتاژ ورودی 230Vac و محیط 25 درجه آزمایش می شوند، مگر اینکه مشخص شود.

ابعاد

نمودارهای سیم کشی

شکل. یک DALI Dimming

شکل B: کمر زدن فشار

منحنی های کاهش و کمرنگ شدن

ولتاژ فعلی

جریان (mA)	پوماکس (W)	Uout (V)
150	6.0	۳ تا ۴۰
200	8.0	۳ تا ۴۰
250	10.0	۳ تا ۴۰
300	12.0	۳ تا ۴۰
350	12.3	۳ تا ۳۵
400	12.0	۳ تا ۳۰
450	12.2	۳ تا ۲۷
500	12.0	۳ تا ۲۴

مجموعه داده های جریان معمولی برای انتخاب مدل های لامپ ال ای دی مورد استفاده قرار می گیرد. سطوح جریان بیشتری را می توان با استفاده از NFC با استفاده از APP تلفن همراه تنظیم شده در مراحل 1mA تنظیم کرد.

کد رو اسکن کن تا اپلیکیشن NFC Merrytek رو دانلود کنی

دستورالعمل های عملیاتی

روشن/ خاموش:کلید PUSH را فشار دهید (0.1s-1s) ، راننده LED روشن یا خاموش می شود.
ضخامت:کلید PUSH (1s-8s) را فشار دهید و نگه دارید. راننده LED می تواند کمرنگ شدن، روشن شدن یا هر دو را با محدوده کمرنگ 1-100٪ به دست آورد.
حافظه:PUSH dimming دارای یک عملکرد حافظه کمرنگ است.
همگام سازی کمرنگ:قدرت متصل به همان کلید PUSH می تواند با فشار دادن و نگه داشتن کلید PUSH برای مدت طولانی تر از 15 ثانیه هماهنگ شود.
حالت ضخیم سازی DALI:منبع برق را به سیستم DALI متصل کنید و می تواند توسط میزبان DALI کم رنگ شود. محدوده کم رنگ 0-100٪ است.

یادداشت های مهم ایمنی

درایور LED باید قبل از روشن کردن قدرت ورودی به بار متصل شود؛ در غیر این صورت، درایور LED ممکن است آسیب ببیند.
پس از خاموش کردن ورودی درایو ال ای دی، ولتاژ باقیمانده در خروجی وجود خواهد داشت که می تواند حدود 3 دقیقه حفظ شود.
قبل از تنظیم پارامترها از طریق NFC، لطفا مطمئن شوید که راننده خاموش شده است.
