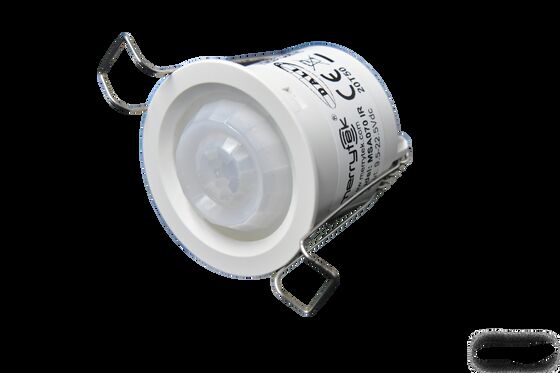

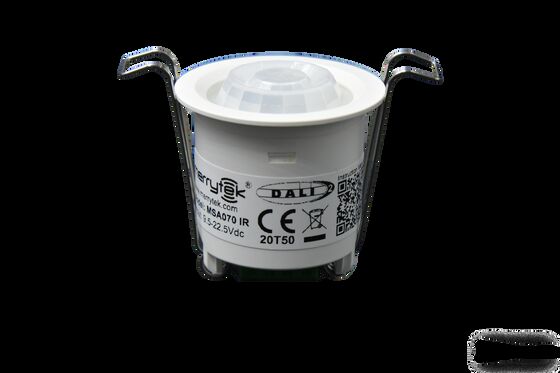

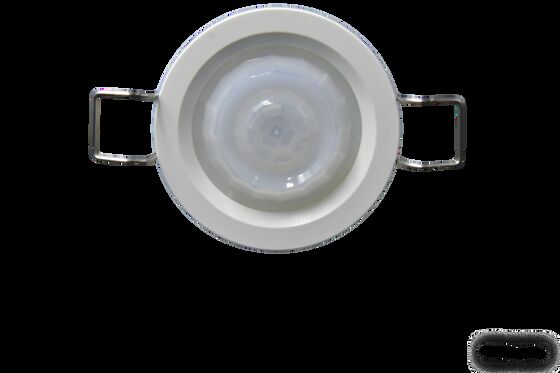

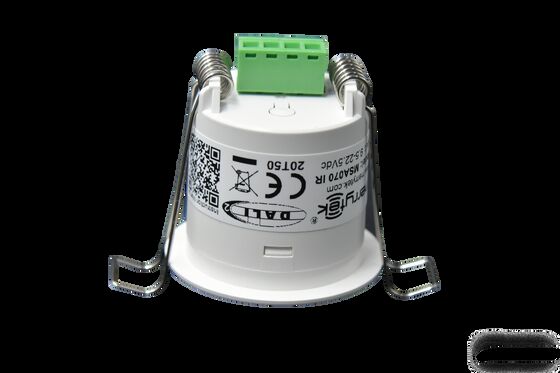

سنسور تشخیص حضور PIR سقفی 35 میلیمتری با پروتکل RS-485
| محل منبع | چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE |
| شماره مدل | MSA070D IR 485 |
| مقدار حداقل تعداد سفارش | 100 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | جعبه سفید + برچسب جعبه سفید + Clapboard + کارتن (K=A) |
| زمان تحویل | 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10000 عدد در ماه |
جزئیات محصول
| ولتاژ ورودی | 12-24VDC | جریان کار | 20mA مکس |
|---|---|---|---|
| مصرف برق | ≤0.5W | تابع | RS485 |
| موجود است | تشخیص حرکت ، سنسور نور روز | ارتفاع نصب | 2.5 تا 4 متر |
| نصب و راه اندازی | فلاش نصب شده | اندازه برش | φ35mm |
| برجسته کردن | سنسور تشخیص حضور PIR سقفی 35 میلیمتری,سنسور حرکتی PIR راهرو با RS-485,سنسور PIR سقفی |
||
توضیحات محصول
سنسور تشخیص حضور سقفی 35 میلیمتری با پروتکل RS-485
سنسور تشخیص حضور سقفی فشرده با برش 35 میلیمتری و قابلیت ارتباط پروتکل RS-485، که به طور خاص برای کاربردهای تشخیص حرکت در راهروها و سرویسهای بهداشتی طراحی شده است.
ویژگیهای کلیدی
- تکنولوژی پیشرفته تشخیص حرکت PIR
- بدنه فوقالعاده کوچک با لنز فرنل مسطح
- خروجی پروتکل RS485 برای ادغام سیستم
- قابلیت تشخیص نور محیط
- آستانه نور روز و حالتهای گزارشدهی قابل تنظیم
- حداکثر برد تشخیص: قطر 8-10 متر
- ایدهآل برای کاربردهای راهرو و سرویس بهداشتی
- پیکربندی از راه دور ناحیه تشخیص، زمان نگهداری و شناسه دستگاه
- طراحی نصب مخفی و توکار
- اندازه فوقالعاده کوچک برای ادغام یکپارچه در سقف
مشخصات فنی
| پارامترهای ورودی/خروجی | |
|---|---|
| ولتاژ ورودی | 12-24 ولت DC |
| ولتاژ نامی | 12/24 ولت DC |
| جریان کاری | حداکثر 20 میلیآمپر |
| مصرف برق | ≤0.5 وات @12/24 ولت DC |
| سیگنال خروجی | RS485 |
| پارامترهای سنسور | |
| عملکرد | تشخیص حرکت PIR + سنسور نور روز |
| ناحیه تشخیص | تنظیم از راه دور MH18/RS485: 100%/75%/50%/25% |
| زمان نگهداری | تنظیم از راه دور MH18/RS485: 2 ثانیه/30 ثانیه/1 دقیقه/3 دقیقه/5 دقیقه/10 دقیقه/30 دقیقه |
| آستانه سنسور نور روز | تنظیم از راه دور MH18/RS485: 5 لوکس/15 لوکس/30 لوکس/50 لوکس/100 لوکس/150 لوکس/غیرفعال |
| برد تشخیص شعاعی | حرکت مماسی در ارتفاع 3 متری: 4-5 متر @25 درجه سانتیگراد (برد تشخیص حرکت شعاعی کوتاهتر است) |
| کنترل از راه دور | موجود |
| ارتفاع نصب | 2.5-4 متر (معمول: 3 متر) |
| محیط کاربرد | |
| سوراخ مته | Φ35 میلیمتر |
| دمای کاری | -25 درجه سانتیگراد تا +50 درجه سانتیگراد (برد تشخیص با دما متفاوت است) |
| دمای ذخیرهسازی | -40 درجه سانتیگراد تا +80 درجه سانتیگراد |
| گارانتی | 3 سال (برای مسائل کیفی محصول در کاربردهای داخلی) |
| استاندارد سیم | قطر سیم: 0.2-2.5 میلیمتر، طول لختسازی: 7-8 میلیمتر |
| استانداردهای گواهینامه | |
| گواهینامه | مطابق با CE |
| الزامات زیست محیطی | مطابق با RoHS |
| رتبه IP | IP20 |
ابعاد محصول
نمودار سیمکشی
الگوی تابش تشخیص
اطلاعات سیگنال تشخیص
سنسور سیگنالهای حرکت انسان را در ناحیه تشخیص، به ویژه برای حرکت قابل توجه انسان مانند راه رفتن، تشخیص میدهد.
کنترل از راه دور (MH18)
مشخصات پروتکل RS485
| نرخ باود | 9600 |
| بیت داده | 8 |
| بیت توقف | 1 |
| نوع داده ارتباطی | HEX TX/RX |
| فاصله زمانی دستور داده | >210 میلیثانیه |
ساختار دستور پروتکل
| DATA0 | DATA1 | DATA2 | DATA3 | DATA4 | DATA5/DATA6/DATA7 | DATA8 |
|---|---|---|---|---|---|---|
| سر فریم | بیت بالا شناسه | بیت پایین شناسه | طول داده | عملکرد | مقدار | کد بررسی |
مرجع دستورات پروتکل
| دستور | عملکرد | محدوده داده | R/W | مقدار پیشفرض |
|---|---|---|---|---|
| 0x00 | خواندن مقدار دستور | - | w | - |
| 0x03 | گزارش حضور/عدم حضور | 1-2 | w/r | 01 |
| 0x05 | تنظیم ناحیه تشخیص | 0-100 | w/r | 100% |
| 0x07 | زمان مسدود کردن | 0-FFFFFF | w | 0 |
| 0x08 | فعالسازی نشانگر | 0-1 | w/r | 01 |
| 0x09 | گزارش مقدار نور روز | 0-1200 لوکس | r | - |
| 0x0A | تنظیم مقدار اختلاف نور روز | 10-100 | w/r | 10 لوکس |
| 0x0D | تنظیم زمان نگهداری | 3-7200 | w/r | 30 ثانیه |
| 0x17 | نسخه سفتافزار | 0.0.0-100.0.0 | r | نسخه فعلی |
| 0x18 | تنظیم شناسه دستگاه | 0x0000-0xFFFF | w/r | 0xFFFF |
| 0x20 | تنظیم جبران نور روز | 0x01-0x64 | w/r | 0x0a |
| 0x21 | ویرایش شناسه دستگاه | 0-1 | w | 0x00 |
| 0x22 | حالت گزارش یا خواندن | 0-1 | w/r | 01 |
| 0x23 | تغییر وضعیت | 1 | w | 1 |
| 0x25 | عملکرد آستانه نور روز | 0-1200 لوکس، 65535 | w/r | 65535 |
| 0x26 | فعالسازی عملکرد سنسور | 0-1 | w/r | 0 |
| 0x30 | بازیابی تنظیمات کارخانه | 1 | w | - |
دستورالعمل نصب
- نصب باید توسط یک برقکار ماهر و با قطع برق انجام شود
- حداکثر ارتفاع 4 متر فقط برای استفاده داخلی، دور از مناطق حساس به دما
- اطمینان حاصل کنید که هیچ شیء بزرگی ناحیه تشخیص را مسدود نمیکند (سنسور نمیتواند از طریق اشیاء تشخیص دهد)
- از قرار دادن در نزدیکی اشیاء با بازتاب قوی، روترهای وایفای یا اجاقهای مایکروویو خودداری کنید
- برد تشخیص برای محیط 25 درجه سانتیگراد بهینه شده است - عملکرد با دما متفاوت است
- تشخیص برای حرکت مماسی بهینه شده است - تشخیص حرکت شعاعی کوتاهتر است
سلب مسئولیت محصول
به دلیل پیچیدگی فناوری محصول و تفاوتهای محیطی کاربرد، این مشخصات فقط به عنوان مرجع در نظر گرفته میشود. ما حق تغییر مشخصات محصول را بدون اطلاع قبلی برای خود محفوظ میداریم و هیچ تعهد یا تضمین قانونی ارائه نمیدهیم. کاربران تشویق میشوند تا محتوای مشخصات را بر اساس تجربه محصول خود تکمیل یا اصلاح کنند.
برای مشخصات فنی دقیق و مستندات پروتکل، لطفاً مستقیماً با سازنده مشورت کنید.
