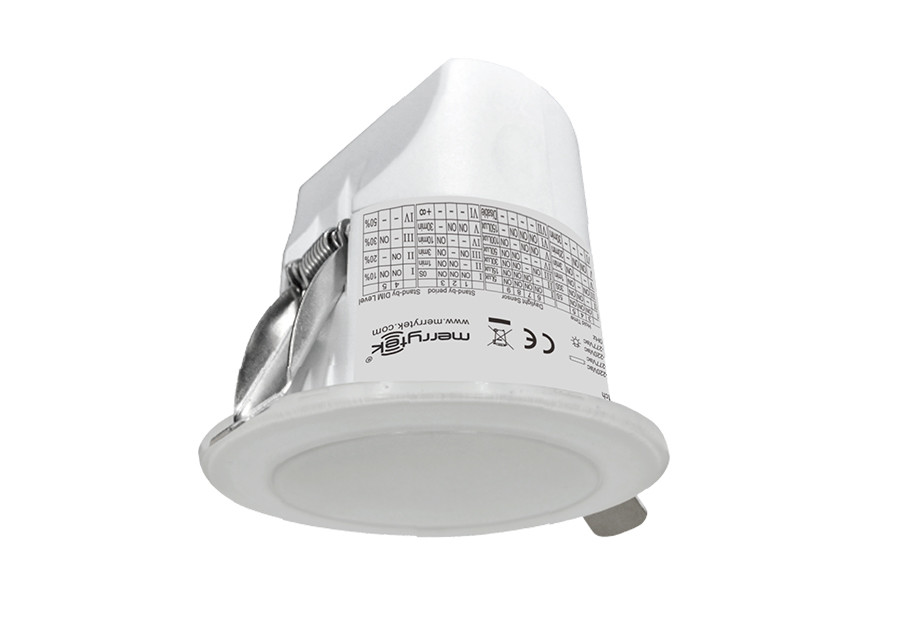

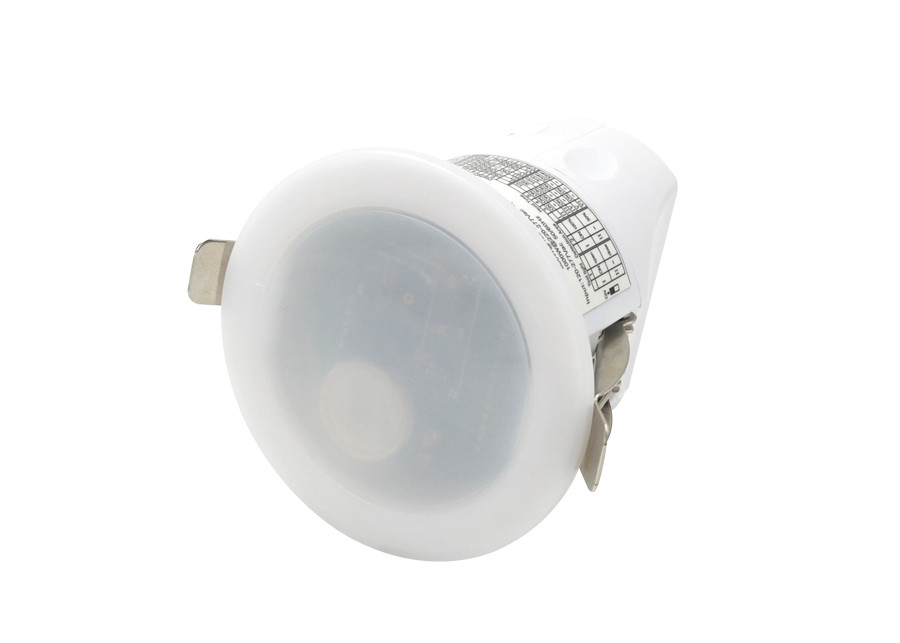

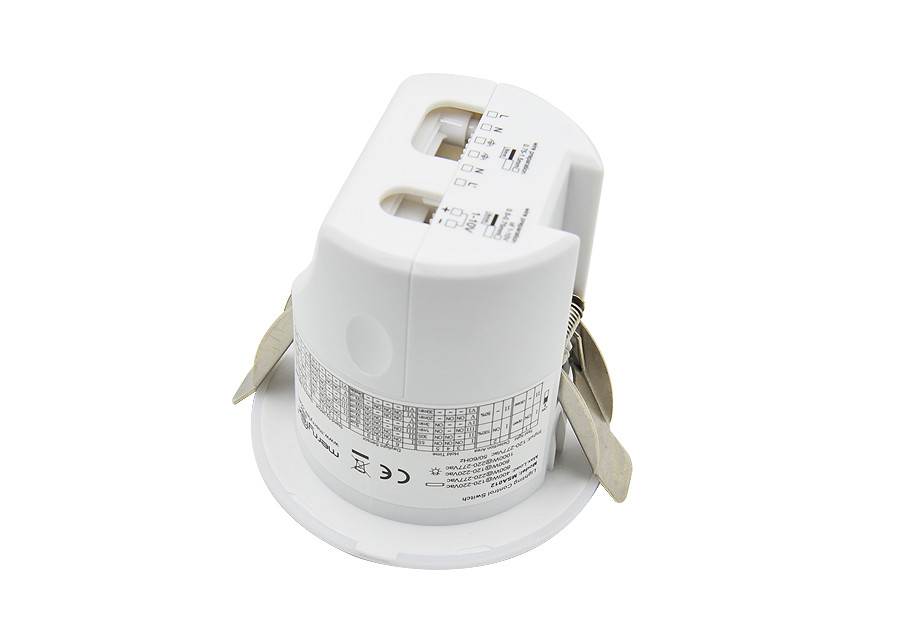

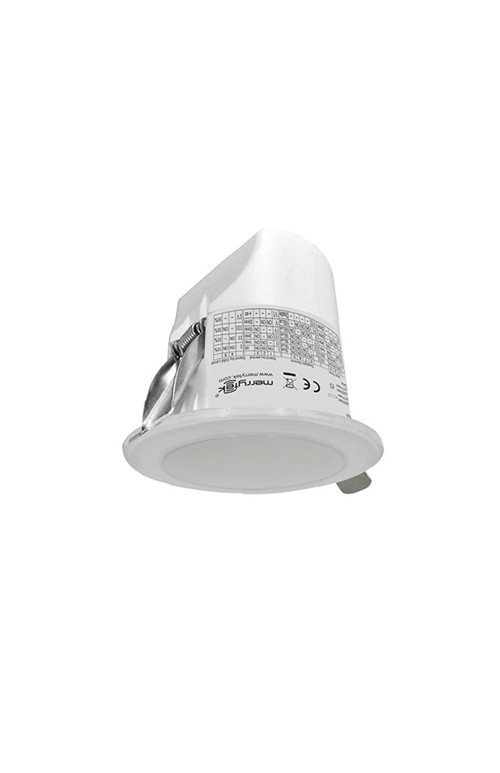

سنسور حرکت جزئی 277VAC Stand Alone با برداشت نور روز

محل منبع	چين
نام تجاری	Merrytek
گواهی	CE RoHS
شماره مدل	MSA012
مقدار حداقل تعداد سفارش	(100 عددی)
قیمت	قابل مذاکره
جزئیات بسته بندی	جعبه سفید + کارت تخت + جعبه بیرونی (K = A)
زمان تحویل	طی 5 روز کاری برای نمونه و سفارش کوچک. طی 3-4 هفته برای سفارش فله
شرایط پرداخت	T/T, وسترن یونیون
قابلیت ارائه	10 000pcs در هر ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

جزئیات محصول

ولتاژ نامی	120V/277VAC 50/60Hz	پاور آماده به کار	≤1W
فرکانس عملیاتی	5.8 گیگاهرتز ± 75 مگاهرتز، باند ISM	زمان نگه داشتن tn، 10 دقیقه / 20 دقیقه / 30 دقیقه	5S/30S/1min/3min/20min/30min (تنظیمات کنترل از راه دور: 30 ثانیه / 5 ثانیه / 1 دقیقه / 3 دقیقه / 5 م
تشخیص شعاع	3-5 متر (نصب سقف: 3 متر)	ارتفاع نصب	پشتیبانی از حداکثر 6 متر
برجسته کردن	سنسور حرکت کوچک کنترل از راه دور , سنسور حرکت جزئی 277 VAC , سنسور حرکت جزئی برداشت نور روز

پیام بگذارید

توضیحات محصول

حسگر حرکتی مایکروویو حسگر حرکتی کوچک مستقل با برداشت نور روز برای برنامه های اداری MSA012

1. ویژگی ها

1) استفاده از فناوری ثبت اختراع شده Merrytek برای تشخیص حرکات کوچک، مناسب برای دفاتر، اتاق های کنفرانس، کلاس ها و سایر کاربردهای دیگر

2) ضد تهویه هوا، فن ها و سایر تداخلات

3) تکنولوژی جمع آوری نور روز داخلی برای دستیابی به نور ثابت دقیق

4) پارامترها را می توان با کنترل از راه دور یا DIP سوئیچ تنظیم

5) مجهز به کنترل از راه دور مادون قرمز، زاویه انتقال را می توان تنظیم کرد تا حسگر هدف را با دقت تنظیم کند.

6) ورودی ولتاژ بزرگ 120-277 ولت، رایج در بازارهای اروپایی و آمریکایی؛

7) پشتیبانی از نصب مستقل نصب شده

2پارامترها

ورودی	ولتاژ کار	108-305VAC 50/60Hz
	ولتاژ نامی	120V/277VAC 50/60Hz
	قدرت آمادگی	<1W
	آزمایش افزایش	NL: 1kV
تولید	حالت کار	روشن کردن و خاموش کردن 1-10 ولت
	نوع بار	محرک یا مقاوم
	ظرفیت حمل	400W (اندکتیو) 800W (مقاومت) @120V AC 800W (اندکتیو) 1000W (مقاومت) @277v AC
	حداکثر ظرفیت افزایش	50A (50% Ipeak، دوم = 500uS، 277Vac بار کامل، شروع سرد) ؛ 80A (50% Ipeak، دوم = 200uS، 277Vac، بار کامل، شروع سرد)
رابط کاربری کم رنگ	1-10 ولت کمر	< 50mA ((منبع غیر ثابت)
رابط کاربری کم رنگ	حالت سیم کشی	به ترمینال فشار بده
پارامترهای سنسور	فرکانس کار	5.8 GHz ±75 MHz، باند ISM
	قدرت انتقال	0.5 مگاوات حداکثر
	زمان نگهداري	5S/30S/1min/3min/20min/30min (تنظیم کنترل از راه دور: 30 s / 5 s / 1 min / 3 min / 5 min، 10 min / 20 min / 30 min)
	سطح کم نور حالت آماده	10/20/30/50% (تنظیم کنترل از راه دور: 10/20/30/50%)
	دوره آماده سازی	0 s / 1 min / 3 min / 10 min / 30 min / + بالا (تنظیم کنترل از راه دور: 0 s / 10 s / 1 min / 3 min / 5 min، 10 min / 30 min/ غیرفعال)
	منطقه شناسایی	100٪/50٪ ((تنظیم کنترل از راه دور: 100٪/75٪/50٪/25)
	سنسور نور روز	5lux/15Lux/30Lux/50Lux/100lux/150lux/ غیرفعال
	محدوده تشخیص (قطر)	۳-۵ متر (تعویض سقف؛۳ متر)
	ارتفاع نصب	حداکثر 6 متري
	زاویه شناسایی	150° ((تعویض دیوار) 360° ((تعویض سقف)
محیط عملیاتی	دمای کار	-25°C...+55°C رطوبت: 85% (بدون شبخوار)
محیط عملیاتی	دمای ذخیره سازی/رطوبت	-40°C...+80°C رطوبت: 85% (بدون شبخوار)
استانداردهای گواهینامه	استانداردهای ایمنی	EN61058-1
	الزامات زیست محیطی	مطابق با RoHS
	گواهینامه	CE RoHS
سایر محصولات	سیم کشی	قطر پورت "L N ground": 0.75-1.5 میلی متر²قطر پورت "1-10v": 0.75-1.0 میلی متر²
	رتبه بندی IP	IP20
	کلاس حفاظت	کلاس دوم
	نصب	ساختگی
	راه اندازی	Ø70-Ø80
	بسته بندی	جعبه سفید + کارت صاف + جعبه بیرونی (K=A)
	وزن خالص	153.2g
	طول عمر	50000h @ Ta بار کامل
توجه ۱. N/A معنی ندارد. ۲. منطقه تشخیص بر روی حجم جسم در حال حرکت و سرعت حرکت اعمال می شود. منطقه تشخیص توسط یک فرد با قد 165 سانتی متر و سرعت راه رفتن 0.5 متر در ثانیه آزمایش می شود.

3. وظيفه

زندگی کاری عادی افراد در بدن حس حرکتی ملایم، در شرایط غیر خواب برای دستیابی به تشخیص نزدیک حضور انسان.

سنسور حرکت جزئی 277VAC Stand Alone با برداشت نور روز 0

A. تابع روشن کردن و خاموش کردن (بدون DH)

سنسور حرکت جزئی 277VAC Stand Alone با برداشت نور روز 1

B. عملکرد کمرنگ کردن دو مرحله ای (بدون DH)

سنسور حرکت جزئی 277VAC Stand Alone با برداشت نور روز 2

C. عملکرد ضلعی سه مرحله ای (بدون DH)

سنسور حرکت جزئی 277VAC Stand Alone با برداشت نور روز 3

D. تابع روشن کردن و خاموش کردن (با DH)

سنسور حرکت جزئی 277VAC Stand Alone با برداشت نور روز 4

E. تابع کمر 2 مرحله ای (با DH)

سنسور حرکت جزئی 277VAC Stand Alone با برداشت نور روز 5

F. عملکرد ضلعی سه مرحله ای (با DH)

سنسور حرکت جزئی 277VAC Stand Alone با برداشت نور روز 6

4ابعاد (ملی متر)

سنسور حرکت جزئی 277VAC Stand Alone با برداشت نور روز 7

5. سیم کشی

* سنسور توصیه می شود برای اتصال تنها یک بار. اتصال بیش از یک بار نیاز به در نظر گرفتن بار و ظرفیت افزایش.

6ساختار

7.الگوی تشخیص

1) نصب سقف

نصب افقی: 3 متر تنظیم محدوده سنسور:

100/75%/50/25%

نصب افقی: 6 متر

تنظیم محدوده سنسور:

100/75%/50/25%

سنسور حرکت جزئی 277VAC Stand Alone با برداشت نور روز 10

8تنظیمات سوئیچ دیپ

کنترل نور شاخص

	1
Ⅰ	روشن	تست
Ⅱ	-	نرمال

منطقه شناسایی

	2
Ⅰ	روشن	100 درصد
Ⅱ	-	50 درصد

زمان نگهداري

	3	4	5
Ⅰ	روشن	روشن	روشن	5S
Ⅱ	-	روشن	روشن	دهه 30
Ⅲ	روشن	-	روشن	1دقيقه
Ⅳ	-	-	روشن	3دقيقه
Ⅴ	روشن	روشن	-	20دقيقه
Ⅵ	-	-	-	30دقيقه

دوره آماده سازی

	1	2	3
Ⅰ	روشن	روشن	روشن	0S
Ⅱ	-	روشن	روشن	1دقيقه
Ⅲ	روشن	-	روشن	3دقيقه
Ⅳ	-	-	روشن	10دقيقه
Ⅴ	روشن	روشن	-	30دقيقه
Ⅵ	-	-	-	+∞

سنسور نور روز

	6	7	8	9
Ⅰ	روشن	روشن	روشن	روشن	5 لکس
Ⅱ	-	روشن	روشن	روشن	15 لکس
Ⅲ	روشن	-	روشن	روشن	30 لوکس
Ⅳ	-	-	روشن	روشن	50 لکس
Ⅴ	روشن	روشن	-	روشن	100 لکس
Ⅵ	روشن	روشن	روشن	-	150 لوکس
هفتم	-	-	-	-	غیرفعال کنید

سطح DIM آماده

	4	5	روشنایی	ولتاژ خروجی ثابت
Ⅰ	روشن	روشن	10 درصد	1.5±0.1 ولت
Ⅱ	روشن	-	20 درصد	2V±0.1V
Ⅲ	-	روشن	30 درصد	3V±0.1V
Ⅳ		-	50 درصد	5V±0.1V

9. کنترل از راه دور

10. لغو عملکرد سنسور

عملکرد سنسور را می توان با خاموش کردن سریع / روشن کردن 3 بار در عرض 2 ثانیه لغو کرد. خاموش کردن / روشن کردن قدرت دوباره برای بازیابی عملکرد سنسور.

11. راه اندازی

نور در سنسور انرژی گذاری اولیه روشنایی 100٪ را روشن می کند و 10 ثانیه بعد به روشنایی پایین تبدیل می شود (روشنایی تنظیم شده توسط سطح کم نور در حالت آماده سازی).هیچ سیگنال حرکتی خارجی تشخیص داده نمی شود..

12تنظیمات کارخانه

کنترل نور شاخص: ناحیه تشخیص عادی: 100٪ زمان نگه داری: 5S سنسور نور روز: دوره ایستادگی غیرفعال: 0S سطح ایستادگی DIM: 10٪

13اعلامیه درخواست

1فاصله بین نصب های متعدد 3 متر است.

2. استفاده از عملکردهای جمع آوری نور روز باید با کنترل از راه دور MH10 استفاده شود.

3محصول در عرض 2 ثانیه سه بار متوالی روشن و خاموش می شود و محصول وارد حالت نورمال می شود.

4محصول با کنترل از راه دور تنظیم می شود. پس از هر تنظیم موفقیت آمیز، چراغ بار یک بار روشن می شود، که به این معنی است که تنظیم موفقیت آمیز است.

5نباید هیچ صفحه فلزی، پوشش شیشه ای و سایر مواد با تراکم متوسط بالا در مقابل سنسور وجود داشته باشد، که به راحتی به اشتباه ایجاد می شود.

6اگر آن را نمی توان در اتاقی که برای مدت طولانی لرزش می کند نصب کرد، سیگنال لرزش به عنوان یک سیگنال تلفن همراه برای تحریک سنسور در نظر گرفته می شود.

7. چراغ شاخص را در حالت استفاده عادی خاموش کنید تا از تأثیر بر کنترل نور ثابت جلوگیری شود! اولین کد شماره گیری باید به حالت OFF تنظیم شود
