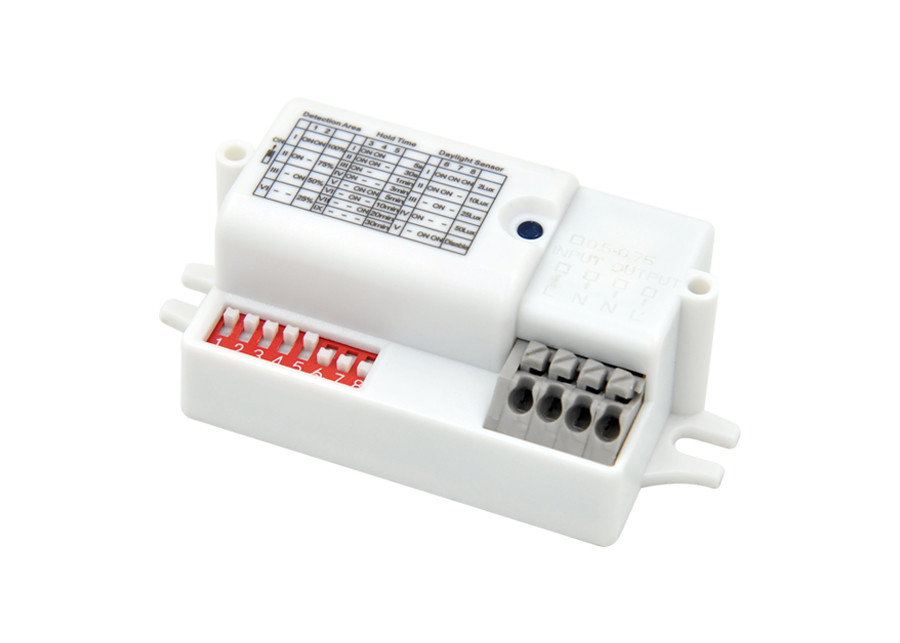

MC090S U سنسور حرکت مایکروویو هشت سوئیچ DIP تنظیم FCC

  • MC090S U Microwave Motion Sensor Eight DIP Switch Setting FCC
  • MC090S U Microwave Motion Sensor Eight DIP Switch Setting FCC
محل منبع شنژن
نام تجاری merrytek
گواهی FCC
شماره مدل MC090S U
مقدار حداقل تعداد سفارش 100
قیمت قابل مذاکره
جزئیات بسته بندی ابتدا در کیسه حباب بسته بندی شده و سپس با کارتن برای بسته بندی بیرونی تقویت می شود
زمان تحویل 1، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت شما. 2، سفارش انبوه: 3-4 هفته پس از دریافت

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
Operating Voltage Range 120-277VAC Stand-by Power <0.5W
Operating Frequency 5.8 GHz ±74.9 MHz. ISM wave band Hold time 5S/30S/1min/3min/5min/10min/20min/30min
Stand-by Period 5S/30S/1min/3min/5min/10min/20min/30min Detection Area 25%/50%/75%/100%
برجسته کردن

سنسور حرکت مایکروویو IP20

,

سنسور حرکت مایکروویو FCC

,

سنسور نور مایکروویو هشت DIP
پیام بگذارید
توضیحات محصول

حسگر حرکتی مایکروویو MC090S U، دسته از FCC، 120-277VAC، ایمنی برتر در برابر تداخل



1. ویژگی ها



  • هشت دکمه DIP، فاصله، زمان، سنسور نور روز، قابل تنظیم چند سرعت.

  • اندازه نصب بسیار کوچک، گزینه های نصب متعدد، پشتیبانی از گزینه های نصب بالا و پایین.

  • فوق العاده مقرون به صرفه، از انواع لامپ ها پشتیبانی می کند، لامپ های سه گانه، لامپ های سقف.

  • سنسور مادون قرمز برای فیلتر کردن سنسور نور استفاده می شود و ارزش حساسیت نور دقیق تر است و تحت تأثیر روزهای ابری و آفتابی قرار نمی گیرد.

  • آنتن 5.8G با مقاومت پایین برای ایمنی برتر در برابر تداخل

  • دسته از FCC، گواهینامه TUV.

2پارامتر



ورودی محدوده ولتاژ کار 120-277VAC 50/60Hz
ولتاژ نامی 120-277VAC 50/60Hz
قدرت آماده ≤0.5W
تست افزایش بین L و N: 1KV
تولید حالت کار روشن / خاموش
نوع بار مقاومت یا ظرفیت
ظرفیت حمل

200W@120VAC، 400@270VAC (حجم)

400W@120VAC، 400@270VAC (مقاومت)
جریان بار N/A
جریان افزایش بار 30A رله - 30A (بررسی دوم 500us @ 230Vac در 50٪ Ipeak، شروع سرد در بار کامل) یا 60A (بررسی دوم 200us @ 230Vac در 50٪ Ipeak، شروع سرد در بار کامل)
سنسور فرکانس کار 5.8 GHz ±74.9 MHz. محدوده امواج ISM
قدرت انتقال 0.5 مگاوات حداکثر
زمان نگهداري 5S/30S/60S/3min/5min/10min/20min/30min
DIM پایین N/A
قطع شد N/A
منطقه شناسایی 100٪ / 75٪ / 50٪ / 25٪
سنسور نور روز 2Lux/10Lux/25Lux/50Lux/ غیرفعال

تشخیص شعاع

(در ارتفاع 3 متر نصب شده)

حرکت عادی: 4-6 متر

حرکت سریع: 2-3 متر


ارتفاع نصب 2.5-6 متر ((تجهیزات بالا مکش)
زاویه شناسایی نصب سقف 150 درجه

کار کردن

محیط زیست

 دمای کار -20°C...+60°C رطوبت: 85٪ (غیر منجمد)
دمای ذخیره سازی -40 درجه سانتیگراد... +80 درجه سانتیگراد
استانداردهای گواهینامه استانداردهای ایمنی EN61058-1، EN61058-1-2
استانداردهای EMC EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479
محیط زیستالزامات RoHS
گواهینامه TUV و FCC
سایر محصولات مشخصات ترمینال ورودی/خرید 0.5-0.75mm2
رتبه بندی IP IP20
کلاس حفاظت کلاس دوم
نصب نصب داخلی
ابعاد ۷۲*۳۶*۲۴٫۵ میلی متر
بسته بندی کیسه حباب + پارتیشن + جعبه بیرونی (K=A)
وزن خالص ۳۸ گرم
طول عمر 5 سال گارانتی @Ta 230V بارگذاری کامل

یادداشت

1. "N/A" به معنی "در دسترس نیست".

2منطقه تشخیص بر روی حجم حرکت شی و سرعت حرکت انجام می شود. منطقه تشخیص توسط یک فرد با قد 165 سانتی متر و سرعت راه رفتن 0.5 متر در ثانیه آزمایش می شود.


3. تابع



عملکرد روشن/ خاموش

MC090S U سنسور حرکت مایکروویو هشت سوئیچ DIP تنظیم FCC 0







4ابعاد (ملی متر)


MC090S U سنسور حرکت مایکروویو هشت سوئیچ DIP تنظیم FCC 1

5. سیم کشی

MC090S U سنسور حرکت مایکروویو هشت سوئیچ DIP تنظیم FCC 2

* سنسور برای اتصال تنها یک بار طراحی شده است. اتصال بیش از یک بار ممکن است به سنسور آسیب برساند.





6ساختار

MC090S U سنسور حرکت مایکروویو هشت سوئیچ DIP تنظیم FCC 3

7الگوي تشعشعات



MC090S U سنسور حرکت مایکروویو هشت سوئیچ DIP تنظیم FCC 4

* 50٪، 75٪، 100٪ حساسیت تشخیص در هنگام نصب در ارتفاع 5.5 متر قابل استفاده است. تنها 25٪ حساسیت قادر به تشخیص سیگنال حرکت نیست.







MC090S U سنسور حرکت مایکروویو هشت سوئیچ DIP تنظیم FCC 5

8.تنظیمات شماره گیری تابع

منطقه شناسایی

  1 2
Ⅰ روشن روشن 100 درصد
Ⅱ روشن - 75 درصد
Ⅲ - روشن 50 درصد
Ⅳ - - 25 درصد

زمان نگهداري
  3 4 5
Ⅰ روشن روشن روشن 5S
Ⅱ روشن روشن - 30S
Ⅲ روشن - روشن 1دقيقه
V روشن روشن - 3دقيقه
IV - روشن روشن 5دقيقه
IIV - روشن - 10دقيقه
IIIV - - روشن 20دقيقه
IX - - - 30دقيقه



























سنسور نور روز

  6 7 8
Ⅰ روشن روشن روشن 2 لکس
Ⅱ روشن روشن - 10 لکس
Ⅲ - روشن - 25 لکس
V روشن - - 50 لکس
IV - - - غیرفعال کنید








*وقتی که به غیر فعال کردن دنده تنظیم شده است، سنسور تا زمانی که حرکت شی را تشخیص دهد، روشن می شود، صرف نظر از اینکه آیا روشنایی کافی است یا نه.


9. تابع رد کردن

سرعت روشن کردن / خاموش کردن 3 بار در عرض 2 ثانیه برای رد کردن عملکرد سنسور چراغ ها همیشه روشن می شوند

10. راه اندازی

بعد از روشن شدن ، سنسور به طور خودکار نور را در روشنایی 100٪ روشن می کند. پس از 10 ثانیه ، نور را خاموش می کند. در طول راه اندازی ، سنسور قادر به تشخیص حرکت نیست.

11تنظیمات کارخانه

منطقه ي شناسایی: 100 درصد، زمان نگهداري: 5S، سنسور نور روز: غیرفعال

12مراقب باشید.

1مطمئن شوید که قبل از نصب یا تنظیم تنظیمات سوئیچ شماره گیری، منبع برق را قطع کنید.

2مايکروويو نمي تونه از داخل فلز عبور کنه، مطمئن شو که فلز روي سنسور نيست.

3آن باید حداقل 3.5mm دور از فلز در اطراف آنتن مایکروویو باشد. قرار دادن آنتن و فلز در یک افقی مجاز نیست.



MC090S U سنسور حرکت مایکروویو هشت سوئیچ DIP تنظیم FCC 6
