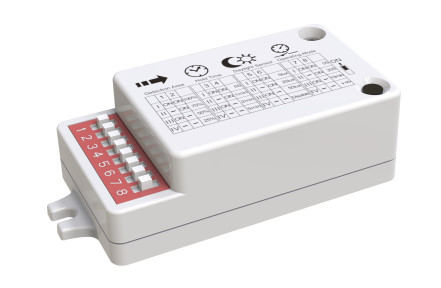

MC002D 6 حسگر حرکتی مایکروویو حسگر نور روز کم مقاومت خفیف / عملکرد روشن / خاموش
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ولتاژ نامی | 12±1 ولت DC | فرکانس کاری | 5.8 گیگاهرتز ± 75 مگاهرتز، باند ISM |
|---|---|---|---|
| جریان کار | 15±2 میلی آمپر | سیگنال خروجی | سیگنال 5 ولت سطح بالا و پایین سیگنال کاهش نور PWM |
| شعاع تشخیص | ≥3m | ارتفاع نصب | 3 متر (مقدار معمولی) 6 متر (حداکثر مقدار) |
| رتبه Ip | IP20 | ||
| برجسته | سنسور حرکتی مایکروویو در حالت خاموش,حسگر حرکت نور روز با مقاومت پایین,عملکرد کمرنگ کننده حسگر حرکت نور روز,Low Impedance Daylight Motion Sensor,Dimming Function Daylight Motion Sensor |
||
توضیحات محصول
برای مشخصات دقیق، لطفاً به سند زیر مراجعه کنید.
MC002D 6 مشخصات 202211.17.pdf
1.ویژگی ها
1) ساخته شده در سنسور حرکت و سنسور نور روز
2) تغذیه شده توسط ولتاژ پایین 7.5-12VDC، خروجی ON / OFF و سیگنال PWM
3) طراحی باریک باعث می شود مناسب برای نورپردازی بیشتر
4) پارامتر سنسور می تواند از طریق سوئیچ DIP اختیاری باشد
5) 5 سال گارانتی
2.پارامتر
| ورودی | ولتاژ ورودی DC | 7.5 تا 12 ولت DC | |
| جریان ورودی | <15mA | ||
| ولتاژ ریپل | <100mVp-p | ||
| تولید | حالت کار |
5V سیگنال فرکانس بالا و پایین ((سطح خروجی بالا زمانی که PWM 0V است) |
|
| پارامترهای سنسور | فرکانس کار | 5.8GHz ±75MHz | |
| قدرت انتقال | حداکثر 1 ميلي وات | ||
| زمان نگهداري | 5S/90S/3min/10min | ||
| سطح DIM آماده | 20٪ ((راهبر متفاوت، روشنایی متفاوت) | ||
| دوره آماده سازی | سیگنال PWM | ||
| منطقه شناسایی | 100٪/75٪/50٪25٪ | ||
| سنسور نور روز | 5 لوکس/15 لوکس/50 لوکس/ غیرفعال ((توسع نور محیط) | ||
|
تشخیص شعاع |
نصب سقف ((ارتفاع نصب 3m): 0.3m/S ≥4m، 1m/S ≥2.5m؛ |
||
| ارتفاع نصب | مقدار معمول: 3 متر (حداکثر 6 متر) | ||
| زاویه شناسایی | 150 درجه | ||
|
کار کردن محیط زیست |
دمای کار | -25 تا 70 درجه سانتیگراد | |
| دمای ذخیره سازی |
دما: -40°C... +80°C |
||
| استانداردهای گواهینامه | گواهینامه | رنگ قرمز CE | |
|
محیط زیست |
مطابق با RoHS | ||
| سایر محصولات | روش سیم کشی | ترمینال | ترمینال 4 پین 2.54 میلی متری |
| سیم ها | AWG24، قطر سیم در معرض: 285mm، بلوک پایانی 4pin | ||
| رتبه بندی IP | IP20 | ||
| نصب | نصب داخلی | ||
| ابعاد | ◄ ۴- ابعاد | ||
| بسته بندی | کارتن و کارتن ((K=A) | ||
| سایر محصولات | وزن خالص | 18 گرم بدون کابل | |
| طول عمر | 5 سال گارانتی | ||
|
یادداشت |
|||
3.عملکرد
1) عملکرد روشن/ خاموش (مدت آماده سازی به 0s تنظیم شود)
2) عملکرد کمرنگ 2 مرحله ای (زمان آماده سازی به ′′+∞′′ تنظیم شود)
3) عملکرد ضلعی سه مرحله ای (مدت آماده سازی به 30S/10min تنظیم شود)
4.ابعاد (ملی متر)
5.سیم کشی
* سنسور برای اتصال تنها یک بار طراحی شده است. اتصال بیش از یک بار ممکن است به سنسور آسیب برساند.
6.ساختار
7.اعلامیه درخواست
(1) سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفا قبل از نصب، سیم کشی، تغییر تنظیمات سوئیچ DIP، برق را خاموش کنید.
(2) مایکروویو نمی تواند به فلز نفوذ کند. محصول را در یک لامپ فلزی بسته یا یک لامپ فلزی نیمه بسته قرار ندهید و فلز یا شیشه اجازه ندارد که بالای محصول را پوشش دهد.اگر آنتن نیاز به عبور از صفحه فلزیلطفا مطمئن شوید که بالای سنسور نزدیک به صفحه فلزی است.
(3) فاصله بین هر سنسور محرک باید بیشتر از دو متر باشد. سنسور را از سوئیچ ها، روترها و سایر دستگاه های بی سیم دور نگه دارید تا از تداخل رادیویی جلوگیری شود.بیش از سه مترسطح آنتن ماژول مایکروویو نباید مستقیماً به سمت ورودی AC و خروجی DC باشد تا از سیگنال های فرکانس پایین یا بالا که بر عملکرد عادی آنتن سنسور مایکروویو تأثیر می گذارد جلوگیری شود.
(4) سیگنال های ارتعاش به عنوان سیگنال های متحرک برای تحریک سنسور در نظر گرفته می شوند.خروجی های تهویه مطبوع، دریچه های خروجی، دریچه های دستگاه خروجی دود، فن های تکان دهنده و غیره حیوانات خانگی در منطقه تشخیص ممکن است تشخیص را تحریک کند.
(5) این مدل برای نصب سقف مناسب است. اگر نصب دیوار، منطقه تشخیص بزرگ خواهد شد، که باعث میکروویو نفوذ دیوار و یا نور خاموش نمی شود. لطفا تغییر ′′مناطق تشخیص′′ به 25٪.اگه 25 درصد بی فایده باشهلطفا از نصب روی دیوار اجتناب کنید یا برای پشتیبانی فنی با تولید کننده تماس بگیرید.
(6) این مدل برای نصب سقف مناسب است. اگر نصب دیوار، منطقه تشخیص بزرگ خواهد شد که باعث می شود مایکروویو نفوذ دیوار یا نور خاموش نیست و لطفا حساسیت را به 25٪ تغییر دهید.اگه حساسيت 25 درصد بي فايده باشهلطفا از نصب روی دیوار اجتناب کنید یا برای پشتیبانی فنی با تولید کننده تماس بگیرید.
(7) به دلیل بهبود مداوم، محتویات این دستورالعمل ممکن است بدون اطلاع قبلی تغییر کند.
(8) رانندگان مختلف PWM، روشنایی پایین متفاوت. آستانه نور روز در یک محیط آفتابی بدون سایه و بازتاب گسترده نور محیط اندازه گیری می شود.سطح لوکس محیطی می تواند در محیط های مختلف متفاوت باشد، آب و هوا، آب و هوا، زمان روز و فصل
(9) فاصله حساسیت به سرعت حرکت اشیاء، اندازه اشیاء در حال حرکت، ارتفاع نصب، زاویه نصب، محیط کار، مواد بازتاب دهنده و دیگران مربوط می شود.
(10) با توجه به فاصله تشخیص، ارزش معمولی است که توسط تست کننده های 165 سانتی متر در محیط باز داخلی اندازه گیری شده است.
(11) این محصول نیاز به استفاده با ولتاژ پایداردی سی قدرت عرضهکه ولتاژ ورودی آن ثابت است و فاکتور امواج آن کم است ((فاکتور امواج کمتر از 100mV است؛ جریان بار بیشتر از 25mA است).
