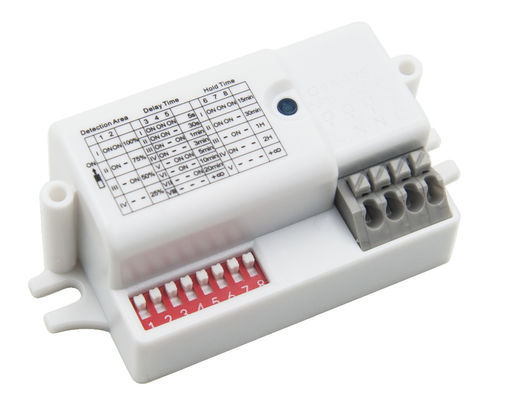

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20

  • MC090S U2 Microwave Motion Sensor Free ISM Band 5.8ghz Microwave Band Active Detection IP20
  • MC090S U2 Microwave Motion Sensor Free ISM Band 5.8ghz Microwave Band Active Detection IP20
محل منبع شينزين، چين
نام تجاری Merrytek
گواهی UL FCC
شماره مدل MC090S U2
مقدار حداقل تعداد سفارش 100 تا
قیمت قابل مذاکره
جزئیات بسته بندی کیسه حبابی + پارتیشن + کارتن
زمان تحویل 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما.
شرایط پرداخت T/T
قابلیت ارائه 10000 PCS/ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ کار 100-305Vac ولتاژ نامی 120-277VAC
حالت کار روشن خاموش فرکانس افتتاح 5.8 گیگاهرتز
گواهینامه UL FCC رتبه Ip IP20
برجسته کردن

حسگر حرکتی مایکروویو,سنسور حرکت مایکروویو IP20,سنسور حرکت مایکروویو آزاد ISM

,

IP20 Microwave Motion Sensor

,

Free ISM Band Microwave Motion Sensor
پیام بگذارید
توضیحات محصول

سنسور حرکتی مایکروویو U2 با اندازه بسیار کوچک از طریق روش های نصب متعدد

1. ویژگی

  • Sخاصحرکتسنسوربرای لامپ استریلیزه کننده:نوربرگردخاموشوقتی که تشخیص داده شود مردم می آیند؛نوربرگرددرچه موقعمردمبرو کنار
  • باند آزاد ISM باند مایکروویو 5.8 گیگاهرتز، تشخیص فعال، پایدار و قابل اعتماد.
  • Uاندازه نصب بسیار کوچک، روش های نصب چندگانه (تثبیت پیچ های سطحی و پایین)
  • ببرای اطمینان از انطباق با الزامات صدور گواهینامه FCC، لامpبا سنسورcتضمین شده است.

2پارامترها

ورودی محدوده ولتاژ کار 100-305VAC 50/60Hz
ولتاژ ورودی DC N/A
ولتاژ نامی 120-277VAC 50/60Hz
قدرت بدون بار ≤1.2W
قدرت آماده ≤0.5W
تست افزایش بین L و N: 1KV
تولید حالت کار روشن / خاموش
نوع بار مقاومت یا ظرفیت
ظرفیت حمل 800W (مقاومت) یا 400W (توانایی)
جریان بار N/A
جریان افزایش بار 30A رله - 30A (بررسی دوم 500us @ 230Vac در 50٪ Ipeak، شروع سرد در بار کامل) یا 60A (بررسی دوم 200us @ 230Vac در 50٪ Ipeak، شروع سرد در بار کامل)
رابط 1-10V dimmer N/A
رابط کنترل همگام سازی N/A
رابط سطح بالا و پایین N/A
رابط کنترل PWM N/A
حالت سیم کشی ترمینال رابط N/A
سنسور فرکانس کار 5.8 GHz ±74.9 MHz. محدوده امواج ISM
قدرت انتقال 0.5 مگاوات حداکثر
زمان تاخیر 5S/30S/60S/3min/5min/10min/20min/30min
زمان نگهداري 15دقيقه/30دقيقه/60دقيقه/120دقيقه//+∞
DIM پایین N/A
قطع شد N/A
منطقه شناسایی 100٪ / 75٪ / 50٪ / 25٪
زمان نگه داشتن 2 ((زمان استریلیزه کردن) 15دقيقه/30دقيقه/60دقيقه/120دقيقه/+∞
روشنایی روز روشن یا خاموش N/A
تشخیص شعاع ۴-۷ متر ((ارتفاع نصب ۳ متر))
ارتفاع نصب 2.5-6 متر ((تجهیزات بالا مکش)
زاویه شناسایی نصب سقف 150 درجه
ماژول بی سیم فرکانس کار N/A
قدرت انتقال N/A
فاصله انتقال N/A
حالت نوسان N/A
شماره گروه کدگذاری N/A

کار کردن

محیط زیست

 دمای کار -20°C...+60°C رطوبت: 85٪ (غیر منجمد)
دمای ذخیره سازی -40 درجه سانتیگراد... +80 درجه سانتیگراد
استانداردهای گواهینامه استانداردهای ایمنی (LVD) EN61058-1،EN61058-1-2
استانداردهای EMC EN55015، EN61547، EN61000-3-2، EN61000-3-3
محیط زیستالزامات RoHS
گواهینامه UL FCC
سایر محصولات مشخصات ترمینال ورودی/خرید 0.5-0.75mm2
رتبه بندی IP IP20
کلاس حفاظت کلاس دوم
نصب نصب داخلی
ابعاد ۶۲*۳۶*۲۵ میلی متر
بسته بندی کیسه حباب + پارتیشن + جعبه بیرونی (K=A)
وزن خالص ۳۶ گرم
طول عمر 5 سال گارانتی@Ta 230V با بار کامل

یادداشت

1. "N/A" به معنی "در دسترس نیست".

2منطقه تشخیص بر روی حجم حرکت شی و سرعت حرکت انجام می شود. منطقه تشخیص توسط یک فرد با قد 165 سانتی متر و سرعت راه رفتن 0.5 متر در ثانیه آزمایش می شود.
3. وظيفه
عملکرد روشن کردن/ خاموش کردن
MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 0

4ابعاد (ملی متر)

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 1

5. سیم کشی

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 2

6ساختار

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 3

7الگوي تشعشعات

نصب سقف

ارتفاع نصب در سقف: 3 متر

حساسیت: 100%/75%/50%/25%

ارتفاع نصب شده در سقف: 6m ((*)

حساسیت: 100٪ / 75٪ / 50٪

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 4

حرکت عادی (سرعت:1 متر/ ثانیه)

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 5

حرکت عادی (سرعت:1 متر/ ثانیه)

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 6

حرکت آهسته (سرعت 0.3m/s)

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 7

حرکت آهسته (سرعت: 0.3m/s)

* 50٪، 75٪، 100٪ حساسیت تشخیص در صورت نصب در ارتفاع نصب 6 متر قابل استفاده است. تنها 25٪ حساسیت قادر به تشخیص سیگنال حرکت نیست.

نصب در دیوار

ارتفاع نصب شده در دیوار: 2 متر

حساسیت: 100%/75%/50%/25%

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 8

حرکت عادی (سرعت:1 متر/ ثانیه)

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 9

حرکت آهسته (سرعت 0.3m/s)

8. تنظیمات شماره گیری تابع

منطقه شناسایی

1 2

Ⅰ

 روشن روشن 100 درصد

Ⅱ

 روشن

-

 75 درصد

Ⅲ

-

 روشن 50 درصد

Ⅳ

-

-

 25 درصد

زمان تاخیر

3 4 5
Ⅰ روشن روشن روشن 5S
Ⅱ روشن روشن - 30S
Ⅲ روشن - روشن 1دقيقه
IV روشن - - 3دقيقه
V - روشن روشن 5دقيقه
VI - روشن - 10دقيقه
هفتم - - روشن 20دقيقه
VIII - - - +∞

زمان نگهداري

6 7 8
Ⅰ روشن روشن روشن 15دقيقه
Ⅱ روشن روشن - 30دقيقه
Ⅲ - روشن - 1 ساعت
V روشن - - 2 ساعت
IV - - - +∞
9. راه اندازی

ضمیمه:

1>. خود آزمایشی: هیچ خروجی از خود آزمایشی در قدرت (12S) وجود دارد. پس از خود آزمایشی 2 ثانیه تشخیص. چراغ استریلیزه کردن روشن شد زمانی که هیچ کس باعث تحریک سنسور،هيچ خروجي در زماني که بدن انسان در حال حرکت بود، و چراغ استریلیزه کردن بعد از زمان تاخیر پیش تعیین شده که انسان ترک کرد روشن بود.

زمان تأخیر: پس از خروج انسان، زمان تأخیر از پیش تنظیم شده وارد زمان نگه داری (زمان استریلیزه) می شود.

3>.وقت نگه داری: زمان روشن شدن چراغ استریلیزه، زمان نگه داری دارای عملکرد قطع است، زمان نگه داری (نور استریلیزه روشن است) ، وقتی انسان وارد شد، نور خاموش می شود،پس از آنکه انسان از بدنش بیرون رفت، سنسور وارد زمان تاخیر، پس از اجرا زمان تاخیر، چراغ استریلیزه کردن روشن خواهد شد. زمان نگه داری از شروع تایمر را شروع نمی کند،به حساب زمان پایه بر زمان روشنایی قبلی ادامه خواهد داد، تا زمان نگه داشتن پیش تنظیم شده تمام شود ، سپس چراغ خاموش شود ، بعد از راه اندازی مجدد دوباره نیاز به قدرت دارد.

10تنظیمات کارخانه

منطقه تشخیص: 100٪، زمان تاخیر: 5S، زمان نگه داری2: +∞

11مراقب باشید.

1مطمئن شوید که قبل از نصب یا تنظیم تنظیمات سوئیچ شماره گیری، منبع برق را قطع کنید.

2مايکروويو نمي تونه از داخل فلز عبور کنه، مطمئن شو که فلز روي سنسور نيست.

3آن باید حداقل 15 میلی متر از فلز دور آنتن مایکروویو باشد. قرار دادن آنتن و فلز در یک افقی مجاز نیست.

MC090S U2 سنسور حرکت مایکروویو ISM آزاد باند 5.8ghz باند مایکروویو شناسایی فعال IP20 10
