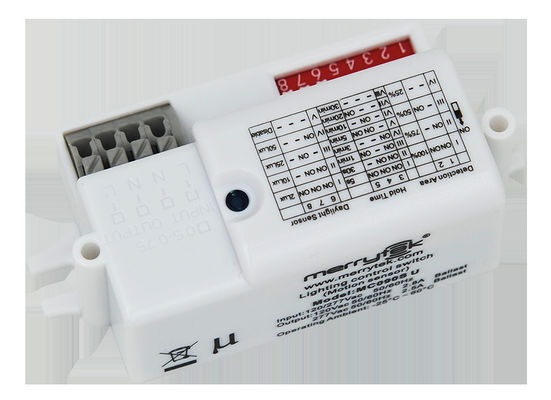

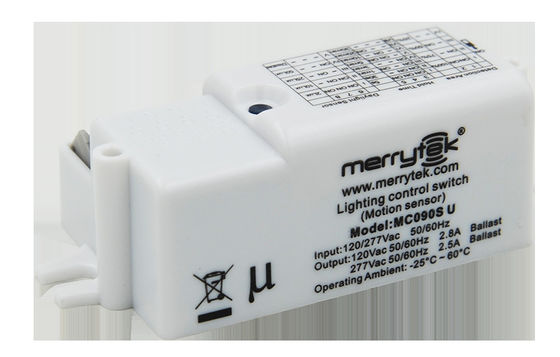

حسگر حرکتی مایکروویو UL تایید شده Ultra-Small Size Super 5.8GHz فرکانس MC090S U
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ولتاژ بهره برداری | 105-300VAC | ولتاژ نامی | 120-277VAC |
|---|---|---|---|
| حالت کار | روشن خاموش | فرکانس عملیاتی | 5.8 گیگاهرتز |
| گواهینامه | UL | رتبه Ip | IP20 |
| برجسته کردن | سنسور حرکت مایکروویو بسیار کوچک,سنسور حرکت مایکروویو مورد تایید UL,5حسگر حرکتی مایکروویو.8GHz,UL Approved Microwave Motion Sensor,5.8GHz Microwave Motion Sensor |
||
توضیحات محصول
سنسور حرکت مایکروویو UL تایید شده Ultra-Small Size Super 5.8GHz فرکانس MC090S
1. ویژگی ها
- نسخه ي مايکروويو حرکت شناس
- هشت دکمه DIP، فاصله، زمان، سنسور نور روز، قابل تنظیم چند سرعت.
- اندازه نصب بسیار کوچک، گزینه های نصب متعدد، پشتیبانی از گزینه های نصب بالا و پایین.
- فوق العاده مقرون به صرفه، از انواع لامپ ها پشتیبانی می کند، لامپ های سهگانه، لامپ های سقف.
- سنسور مادون قرمز برای فیلتر کردن سنسور نور استفاده می شود و ارزش حساسیت نور دقیق تر است و تحت تأثیر روزهای ابری و آفتابی قرار نمی گیرد.
- کمآنتن 5.8G با مقاومت بالا در برابر تداخل
۲- پارامترها
| ورودی | محدوده ولتاژ کار | 105-300VAC 50/60Hz |
| ولتاژ نامی | 120-277VAC 50/60Hz | |
| قدرت بدون بار | ≤1.0W | |
| قدرت آماده | ≤0.5W | |
| تست افزایش | بین L و N: 1KV | |
| تولید | حالت کار | روشن / خاموش |
| نوع بار | مقاومت یا ظرفیت | |
| ظرفیت حمل | 800W (مقاومت) یا 400W (توانایی) | |
| جریان افزایش بار | 30A رله - 30A (بررسی دوم 500us @ 230Vac در 50٪ Ipeak، شروع سرد در بار کامل) یا 60A (بررسی دوم 200us @ 230Vac در 50٪ Ipeak، شروع سرد در بار کامل) | |
| سنسور | فرکانس کار | 5.8 GHz ±74.9 MHz. محدوده امواج ISM |
| قدرت انتقال | 0.5 مگاوات حداکثر | |
| زمان نگهداري | 5S/30S/60S/3min/5min/10min/20min/30min | |
| منطقه شناسایی | 100٪ / 75٪ / 50٪ / 25٪ | |
| سنسور نور روز | 2Lux/10Lux/25Lux/50Lux/ غیرفعال | |
| تشخیص شعاع | 4 تا 7 متري (در ارتفاع 3 متري نصب شده) | |
| ارتفاع نصب | 2.5-6 متر ((تجهیزات بالا مکش) | |
| زاویه شناسایی | نصب سقف 150 درجه | |
|
کار کردن محیط زیست |
دمای کار | -20°C...+60°C رطوبت: 85٪ (غیر منجمد) |
| دمای ذخیره سازی | -40 درجه سانتیگراد... +80 درجه سانتیگراد | |
| استانداردهای گواهینامه | استانداردهای ایمنی | EN61058-1، EN61058-1-2 |
| استانداردهای EMC | EN55015، EN61547، EN61000-3-2، EN61000-3-3 | |
| محیط زیستالزامات | RoHS | |
| گواهیe | UL | |
| سایر محصولات | مشخصات ترمینال ورودی/خرید | 0.5-0.75mm2 |
| رتبه بندی IP | IP20 | |
| کلاس حفاظت | کلاس دوم | |
| نصب | نصب داخلی | |
| ابعاد | ۶۲*۳۶*۲۵ میلی متر | |
| بسته بندی | کیسه حباب + پارتیشن + جعبه بیرونی (K=A) | |
| وزن خالص | ۳۶ گرم | |
| طول عمر | 5 سال گارانتی@Ta 230V با بار کامل | |
|
یادداشت 1. "N/A" به معنی "در دسترس نیست". 2منطقه تشخیص بر روی حجم حرکت شی و سرعت حرکت انجام می شود. منطقه تشخیص توسط یک فرد با قد 165 سانتی متر و سرعت راه رفتن 0.5 متر در ثانیه آزمایش می شود. |
||
3. وظيفه
عملکرد روشن/ خاموش
4.ابعاد (ملی متر)
5. سیم کشی
* سنسور برای اتصال تنها یک بار طراحی شده است. اتصال بیش از یک بار ممکن است به سنسور آسیب برساند.
6ساختار
7الگوي تشعشعات
نصب سقف
|
ارتفاع نصب در سقف: 3 متر حساسیت: 100%/75%/50%/25% |
ارتفاع نصب شده در سقف: 6m ((*) حساسیت: 100٪ / 75٪ / 50٪ |
|
حرکت عادی (سرعت:1 متر/ ثانیه) |
حرکت عادی (سرعت:1 متر/ ثانیه) |
|
حرکت آهسته (سرعت 0.3m/s) |
حرکت آهسته (سرعت: 0.3m/s) |
* 50٪، 75٪، 100٪ حساسیت تشخیص در صورت نصب در ارتفاع نصب 6 متر قابل استفاده است. تنها 25٪ حساسیت قادر به تشخیص سیگنال حرکت نیست.
نصب روی دیوار:
|
ارتفاع نصب شده در دیوار: 2 متر حساسیت: 100%/75%/50%/25% |
|
|
حرکت عادی (سرعت:1 متر/ ثانیه) |
حرکت آهسته (سرعت 0.3m/s) |

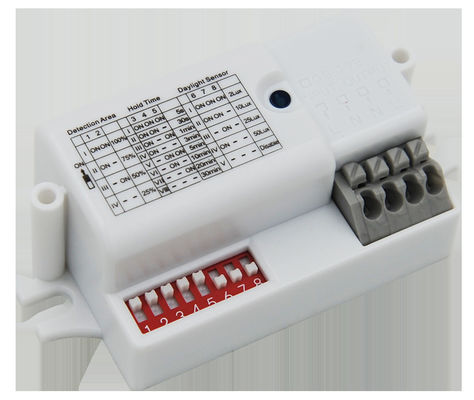

8. تنظیمات شماره گیری تابع
منطقه شناسایی
| 1 | 2 | ||
|
Ⅰ |
روشن | روشن | 100 درصد |
|
Ⅱ |
روشن |
- |
75 درصد |
|
Ⅲ |
- |
روشن | 50 درصد |
|
Ⅳ |
- |
- |
25 درصد |
زمان نگهداري
| 3 | 4 | 5 | ||
|
Ⅰ |
روشن | روشن | روشن | 5S |
|
Ⅱ |
روشن | روشن | - | 30S |
|
Ⅲ |
روشن | - | روشن | 1دقيقه |
|
IV |
روشن | - | - | 3دقيقه |
|
V |
- | روشن | روشن | 5دقيقه |
|
VI |
- | روشن | - | 10دقيقه |
|
هفتم |
- | - | روشن | 20دقيقه |
|
VIII |
- | - | - | 30دقيقه |
سنسور نور روز
| 6 | 7 | 8 | ||
| Ⅰ | روشن | روشن | روشن | 2 لکس |
| Ⅱ | روشن | روشن | - | 10 لکس |
| Ⅲ | - | روشن | - | 25 لکس |
| IV | روشن | - | - | 50 لکس |
| V | - | - | - | غیرفعال کنید |
*وقتی که به غیر فعال کردن دنده تنظیم شده است، سنسور تا زمانی که حرکت شی را تشخیص دهد، بدون توجه به اینکه آیا روشنایی کافی است یا نه، نور را روشن می کند.
9. تابع رد کردن
برق را خاموش کنید، سریع 3 بار (ON-OFF-ON-OFF-ON) را در عرض 2 ثانیه برای رد کردن عملکرد سنسور روشن کنید. چراغ ها 3 بار چشمک می زنند و سپس همیشه روشن می شوند.برق را خاموش و دوباره برای بازیابی عملکرد سنسور.
10. راه اندازی
بعد از روشن شدن ، سنسور به طور خودکار نور را در روشنایی 100٪ روشن می کند. پس از 10 ثانیه ، نور را خاموش می کند. در طول راه اندازی ، سنسور قادر به تشخیص حرکت نیست.
11تنظیمات کارخانه
منطقه ي شناسایی: 100 درصد، زمان نگهداري: 5S، سنسور نور روز: غیرفعال
12مراقب باشید.
1مطمئن شوید که قبل از نصب یا تنظیم تنظیمات سوئیچ شماره گیری، منبع برق را قطع کنید.
2مايکروويو نمي تونه از داخل فلز عبور کنه، مطمئن شو که فلز روي سنسور نيست.
3آن باید حداقل 3.5 میلی متر از فلز دور آنتن مایکروویو باشد. قرار دادن آنتن و فلز در یک افقی مجاز نیست.
