30W DALI DT6 و pushDIM درایور ثابت ثابت برای چراغ LED

  • 30W DALI DT6 And PushDIM Dimmable Constant Current Led Driver For LED Downlight
محل منبع چین
نام تجاری Merrytek
گواهی CE
شماره مدل KL30C-PDii
مقدار حداقل تعداد سفارش 100
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + کارتن، 50 عدد / CTN
زمان تحویل 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما.
شرایط پرداخت T/T یا پی پال
قابلیت ارائه 10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ ورودی نامی 220-240Vac 50Hz /60Hz محدوده ولتاژ ورودی DC 200-240Vdc
حالت کار جریان پایدار روش کنترل DALI DT6 و pushDIM
ضریب قدرت ≥0.95 کارایی 88%
جریان 500/550/600/650/700/900/1000 میلی آمپر ابعاد 136x42.5x24mm
رتبه Ip IP20 تضمین 5 سال
برجسته کردن

درایور هدایت شده با جریان ثابت قابل تنظیم,راننده LED DALI DT6 30W,راننده LED pushDIM قابل تنظیم

,

30W DALI DT6 LED Driver

,

pushDIM dimmable LED Driver
پیام بگذارید
توضیحات محصول

30W DALI DT6 و pushDIM درایور ثابت ثابت برای چراغ LED



1شرح

-عملیات اضطراری DC DT19

- بدون فلک زدن برای کل محدوده کم رنگ

-قدرت آماده سازی کمتر از 0.5W

-تخفیف اصلی با دکمه فشار

رابط DALI DT6

- حفاظت: مدار کوتاه / بیش از دمای / بیش از ولتاژ

- جریان کاهش برای بیش از دمای محیط بالا

-PushDIM با عملکرد حافظه

- 5 سال گارانتی

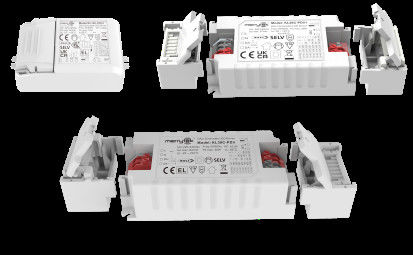

30W DALI DT6 و pushDIM درایور ثابت ثابت برای چراغ LED 0



2.پارامترها

  سری های کوچک

KL30C-PDii

KL30C-PDii
ورودی ولتاژ کار 198-264Vac 50Hz/60Hz
ولتاژ ورودی نامی 220-240Vac 50Hz/60Hz
محدوده ولتاژ ورودی DC 200-240Vdc
جریان ورودی

0.16A مکس

0.11A مکس

0.16A مکس
جریان ورودی <15A (بسیار طول پالس نیمه جریان100μs) @230Vac
فاکتور قدرت ((@230V100% بار)

≥ 0.95

≥ 0.95

≥ 0.95

تحریف هارمونیک کل

(@ 230Vac، 100٪ بار)

 معمول: 20 درصد
قدرت آمادگی ≤0.5W (@230Vac در صورت خاموش شدن PUSH یا DALI)
بهره وری ((@ 230Vac، 100٪ بار)

88 درصد

88 درصد

88 درصد
روش سیم کشی 0.75-1.5 میلی متر2

قطع کننده اتوماتیک



 KL30C-PDii (برآورد جریان در سیم)
نوع C10 C13 C16 C20 C25
شماره 40 55 65 85 100
نوع B10 B13 B16 B20 B25
شماره 25 30 40 50 60
تولید حالت کار جریان ثابت
نوع بار LED
الزامات ریپل (فلیکرینگ یا بدون فلیکرینگ) مقدار فلک زدن: کمتر از 5 درصد برای کل محدوده کمرنگ
زمان شروع <1s (@230Vac)
ولتاژ خروجی بدون بار 59 ولت DC Max
ولتاژ خروجی بار 12-40 ولت DC
قدرت خروجی با بار کامل 30 وات
جریان خروجی بار: برای جزئیات 500 تا 1000mA
جریان ثابت و ولتاژ دقیق دقت جریان ثابت ±5٪
روش سیم کشی ترمینال فشار، wارهقطر قطری:0.75-1.5 میلی متر2
روش کنترل ضلعی اصلی PUSH نورپردازی اصلی PUSH (Max.lead length:20M)
کم رنگ کردن DALI ضلعی DALI (حداقل طول سرب:300M)
استثناPچرخشRمعادلات خروجی بیش از دمای
حفاظت		 بله، بدون عملکرد خود بهبود ((می توان پرسید)
محافظت از مدار کوتاه خروجی بله، بدون عملکرد خود بهبود ((می توان پرسید)

کار کردن

محیط زیست

 دمای کار / رطوبت -25°C ~ 50°C رطوبت: 85٪ (غیر منجمد)
دمای نگهداری/رطوبت -40°C~80°C، رطوبت:10%~95%
حداکثر دمای مورد ((Tc) 85°C

امنیت

و EMC

 استاندارد EMC EN55015 EN61547 EN61000-3-2
استاندارد پروتکل DALI IEC62386-102، IEC62386-207 DT6 251 252 253 DT19
استاندارد ایمنی EN61347-1 EN61347-2-13
گواهینامه CE
ولتاژ مقاومت 3750Vac، 5mA، 60s ( ورودی L N - خروجی SEC )
سایر محصولات درجه حفاظت IP20
نوع حفاظت کلاس دوم
نوع نصب تاسیسات مستقل
با پیچ و خم 136*42.5*24 میلی متر
بدون شکستن 96*42.5*24 میلی متر
عملکرد حافظه ی سیاه شدن بله، حافظه ی PUSH
همگام سازی کمرنگ کردن PUSH حداکثر 15 واحد
الزامات بسته بندی کیسه PE + دستورالعمل + کارتونی + کارتونی بیرونی ((K=A)
وزن 103.9g
زندگی 5 سال @Ta با بار کامل
توجه: تمام پارامترها در ولتاژ ورودی 230Vac و محیط 25 درجه آزمایش می شوند، مگر اینکه مشخص شود.

3ابعاد (واحد: میلی متر)

30W DALI DT6 و pushDIM درایور ثابت ثابت برای چراغ LED 1

4. نمودار سیم کشی



شکل ADALIکم رنگمینگ

30W DALI DT6 و pushDIM درایور ثابت ثابت برای چراغ LED 2

انگشت.بدکمه ی Dim رو فشار بدهمینگ

30W DALI DT6 و pushDIM درایور ثابت ثابت برای چراغ LED 3

5. کم کردن

30W DALI DT6 و pushDIM درایور ثابت ثابت برای چراغ LED 4

6منحنی کم نور

30W DALI DT6 و pushDIM درایور ثابت ثابت برای چراغ LED 5

7.تنظیم فعلی دنده

●: ON ○: OFF (SEC1 SEC2)

KL30C-PDii

تنظیم فعلی دنده

 1 2 3
500mA ((12-40V) - - -
550mA ((12-40V) روشن - -
600mA ((12-40V) - روشن -
650mA ((12-40V) روشن روشن -
700mA ((12-40V) - روشن روشن
900mA ((12-33V) روشن - روشن
1000mA ((12-30V) روشن روشن روشن



8. ON/OFF و توصیف عملکرد کمرنگ

A. فشار کوتاه بر روی کلید PUSH (زمان فشار کوتاه 0.1S-1S) ، راننده LED روشن یا خاموش می شود.

ب. ضلعی: کلید PUSH (1S-8S) را فشار دهید و نگه دارید، راننده LED می تواند ضلعی، روشن شدن یا ضلعی را به دست آورد، محدوده ضلعی 2-100٪ است.

C. حافظه: PUSH dimming دارای عملکرد حافظه کم نور است.

D. همگام سازی خفیف: قدرت متصل به یک کلید PUSH می تواند با فشار دادن و نگه داشتن کلید PUSH برای مدت طولانی تر از 15 ثانیه همگام شود

E. حالت کمرنگ DALI: منبع برق را به سیستم DALI متصل کنید و می تواند توسط میزبان DALI کمرنگ شود. محدوده کمرنگ 0-100٪ است.



9. مسائلی که نیاز بهAتنيشن

1) رشته LED باید قبل از روشن کردن قدرت ورودی به بار متصل شود، در غیر این صورت رشته LED ممکن است آسیب ببیند.

2) پس از خاموش کردن ورودی درایو LED، ولتاژ باقیمانده در خروجی وجود دارد که می تواند برای حدود 3 دقیقه حفظ شود.
