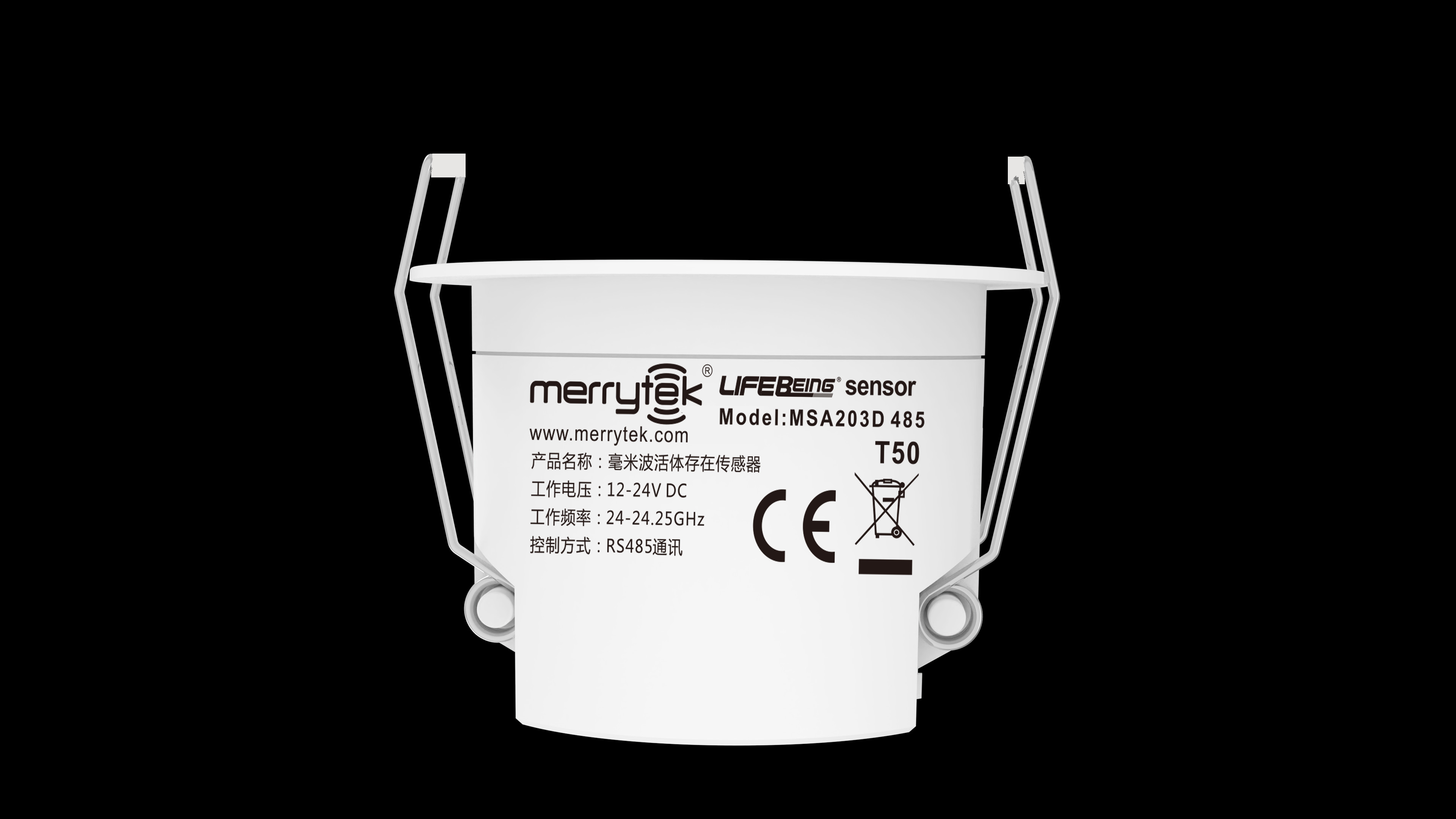

MSA203D 485 یک سنسور رادار 24 گیگاهرتز است که بر اساس آنتن ارتگونال پرتو بزرگ ثبت شده Mairui Technology ساخته شده است. این سنسور دارای افزایش آنتن بالا و محدوده سنجش گسترده است.در ترکیب با الگوریتم نرم افزاری منحصر به فرد Mairui Technology و روش رادار FMCW در درجه خودرو، می تواند حرکات ظریف ناشی از علائم حیاتی انسان را در تقریباً تمام فضاهای داخلی به دقت تشخیص دهد،در نتیجه، ورودی سریع و دقیق سنسور جلو برای سناریوهای فعلی بر اساس وجود بدن انسان فراهم می کند.، مانند خانه های هوشمند، هتل های هوشمند و دفاتر هوشمند.

1. ویژگی ها

1) استفاده از تکنولوژی تشخیص موجودات زنده، که می تواند حرکت، حرکت کوچک و سیگنال های تنفسی را تشخیص دهد و تشخیص واقعی حضور را درک کند.

2) استفاده از FMCW برای تشخیص وجود جسد انسان

3) اندازه نصب بسیار کوچک ، می تواند در ساختمان های هوشمند ، هتل های هوشمند ، دفاتر هوشمند ، آشکارسازان حضور و سایر زمینه های مربوط به کنترل هوشمند اعمال شود.

4) رادار امواج میلیمتری 24-24.25GHz (بینچ ISM) ، هیچ تداخلاتی در WIFI 5G و هیچ نفوذی از سیگنال های تشخیصی از طریق دیوارهای جامد وجود ندارد.

2پارامترها

3.وظایف

سیگنال های حرکتی فعال اندک حرکت& سیگنال تنفس حفظ

سنسور راه رفتن انسان، حرکات خفیف (مانند حرکت بدن، چرخش سر و سایر حرکات جزئی) و تنفس را تشخیص می دهد تا تشخیص وجود انسان در حالت غیر خواب را درک کند.

* سیگنال حرکت: حرکتي بزرگ براي فعال شدن حسگر در منطقه ي رديابي وجود داره

* سیگنال حرکتی کوچک: حرکات بسیار کوچک می تواند در منطقه تشخیص جمع آوری شود، به عنوان مثال: خم شدن به جلو، خم شدن به عقب، بدن تکان دادن، تکان دادن سر، تایپ، بازی با تلفن همراه،و سایر فعالیت های رفتاری کوچک.

* سیگنال تنفس: سیگنال تنفسی تشخیص داده شده (رفتار کشش حفره شکمی و حفره قفسه سینه)

4ابعاد(واحد:mm)

5.سیم کشی

6.ساختار

7دستورالعمل نصب

1) نصب فلش

2)نصب سطح

8.الگوی تشخیص

9. راه اندازی

هنگامی که قدرت برای اولین بار روشن می شود، نور شاخص برای 10 ثانیه می درخشد و سپس خاموش می شود. سپس به قضاوت 20S وارد می شود. اگر قضاوت شود که هیچ کس در 20S نیست،فرمان هيچ کس فرستاده نخواهد شد. اگر قضاوت شود که کسی وجود دارد، آن را به حالت سنجش عادی وارد می شود (به این معنی، شروع به اجرا زمان تاخیر). در طول دوره ی ابتدای،هیچ سیگنال حرکتی خارجی تشخیص داده نمی شودچراغ شاخص را می توان از طریق دستورات RS485 یا کنترل از راه دور Merrytek MH10 خاموش و روشن کرد.زمان تاخیر و محدوده تشخیص (فاصله سنجش) را می توان از طریق دستورات RS485 یا کنترل از راه دور Merrytek MH10 تنظیم کرد

10تنظیمات کارخانه

منطقه شناسایی: 4m زمان نگه داری: 30s چراغ نشان دهنده: باز

11اعلامیه درخواست

1) سنسور باید توسط یک برقکار حرفه ای نصب شود.

2) حسگر را تا جایی که ممکن است از مناطق بزرگ صفحه فلزی، شیشه و سایر مواد با تراکم متوسط بالا قرار دهید تا از اشتباهی جلوگیری شود.

3) از استفاده از اشیایی که برای مدت طولانی در اطراف سنسور لرزه کرده اند، مانند فن های لرزنده و غیره، اجتناب کنید. سیگنال لرزش به عنوان سیگنال حرکت که سنسور را تحریک می کند، در نظر گرفته می شود.

4) سنسور را نزدیک روتر بی سیم نصب نکنید، حداقل بالاتر از 0.5 متر.

5) کنترل از راه دور MH10 می تواند برای تنظیم حساسیت و نشان دادن تنظیمات سوئیچ استفاده شود (دکمه کنترل از راه دور HS نشان می دهد "در" و دکمه LS نشان می دهد "خارج").

6) حسگر مایکروویو ممکن است از دیوارهای شیشه ای یا چوبی نفوذ کند و مایکروویو که خارج از دیوار نفوذ می کند ممکن است هنگام تشخیص اجسام در حال حرکت در خارج باعث تحریک غلط شود.برای جلوگیری از فعال کردن اشتباهلطفاً سنسور را در نزدیکی درب شیشه ای، پنجره، دیوار گچ یا دیوار چوبی نصب نکنید. و، منطقه تشخیص مناسب را در طول نصب انتخاب کنید، به عنوان مثال:

A. هنگامی که محصول در یک اتاق 2m * 2m یا فضای کوچکتر استفاده می شود، منطقه تشخیص باید به 25٪ تنظیم شود (تطبيق: حمام یا اتاق پذیرش).

B. هنگامی که در یک اتاق حدود 3m * 3m استفاده می شود، منطقه تشخیص باید به 50% تنظیم شود (تطبيق: توالت، ورودی یا اتاق پذیرش)

ج. هنگامی که در یک اتاق حدود 4m * 4m استفاده می شود، منطقه تشخیص باید به 75٪ تنظیم شود (سناریوی کاربرد: اتاق جلسه دفتر کوچک یا کتابخانه)

D. هنگامی که در یک اتاق حدود 5m * 5m یا بزرگتر استفاده می شود، منطقه تشخیص باید به 100٪ تنظیم شود (تطبيق: دفتر بزرگ، اتاق کنفرانس یا کتابخانه)

توجه: محدوده تشخیص مناسب کاربرد واقعی باید بر اساس محیط واقعی باشد. انتخاب حساسیت سناریوهای کاربرد بالا فقط برای مرجع است.

7) زمان نگه داری تنظیمات: فضای تک نفره: 1 دقیقه -3 دقیقه، فضای چند نفره: 30 ثانیه -1 دقیقه.

توصیه نمی شود تاخیر بیش از 5 دقیقه تنظیم شود، تا از تداخل سیگنال های حرکت کوچک در فضا جلوگیری شود.
