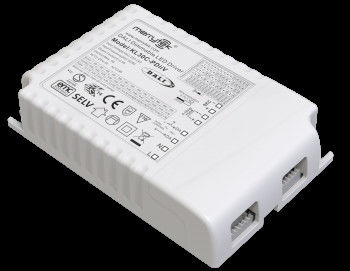

30W DALI2 12-83Vdc خروجی جریان ثابت 1-10v راننده LED Dimmable برای پانل LED LED

  • 30W DALI2 12-83Vdc Output Constant Current 1-10v Dimmable LED Driver For LED LED Panel
محل منبع چین
نام تجاری Merrytek
گواهی CE
شماره مدل KL30C-PDIIV2
مقدار حداقل تعداد سفارش 100
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + کارتن، 50 عدد / CTN
زمان تحویل 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما.
شرایط پرداخت T/T یا پی پال
قابلیت ارائه 10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ ورودی نامی 220-240Vac 50Hz /60Hz محدوده ولتاژ ورودی DC 200-240Vdc
حالت کار جریان پایدار روش کنترل دالی Dali DT6 و Pushdim و 1 10 ولت Dimmable LED LED
ضریب قدرت ≥0.95 کارایی 86%
جریان 110/230/240/260/275mA ابعاد 103x67x22 میلی متر
رتبه Ip IP20 تضمین 5 سال
برجسته کردن

راننده LED 30W DALI2.0,درایور LED 1-10 ولت قابل تنظیم,درایور LED ثابت DALI2.0

,

1-10v dimmable LED driver

,

constant current DALI2.0 Dimmable LED Driver
پیام بگذارید
توضیحات محصول

30W DALI2 12-83Vdc خروجی جریان ثابت 1 10v راننده LED dimmable برای پانل LED LED



1شرح

- بدون فلک زدن برای کل محدوده کم رنگ

-قدرت آماده سازی کمتر از 0.5W

-تخفیف اصلی با دکمه فشار

- ضلعی ثانویه با ضلعی 1-10 ولت و پتانسیومتر

رابط DALI DT6

پشتیبانی از 10V PWM Dimming (3KHz-8KHz)

- حفاظت: مدار کوتاه / بیش از دمای / بیش از ولتاژ

- جریان کاهش برای بیش از دمای محیط بالا

-PushDIM با عملکرد حافظه

- 5 سال گارانتی



2.پارامترها

ورودی ولتاژ کار 198-264Vac 50Hz/60Hz
ولتاژ ورودی نامی 220-240Vac 50Hz/60Hz
محدوده ولتاژ ورودی DC 200-240Vdc
جریان ورودی 0.16A مکس
جریان ورودی <8A (نیمی الکتروموتور دوم 50μs) @230Vac
فاکتور قدرت ≥ 0.95 (@ 230Vac، 100% بار)
تحریف هارمونیک کل به طور معمول: 13٪ (@ 230Vac، 100٪ بار)
قدرت آمادگی ≤0.5W (@230Vac در صورت خاموش شدن PUSH یا DALI)
کارایی 86%Max (@230Vac، 100% بار)
روش سیم کشی ترمینال فشار، wارهقطر قطری:0.75-1.5 میلی متر2

قطع کننده اتوماتیک

(برآورد جریان در سیم)

 نوع B10 B13 B16 B20 B25 /
شماره 25 30 40 50 60 /
نوع C10 C13 C16 C20 C25 C32
شماره 45 60 70 95 120 150
تولید حالت کار جریان ثابت
نوع بار LED
درخشان / بدون درخشان مقدار فلکر: کمتر از 2٪ برای کل محدوده کمرنگ
زمان شروع <1s (@230Vac,)
ولتاژ خروجی بدون بار 95 ولت DC Max
ولتاژ خروجی بار 12-83V DC
قدرت خروجی با بار کامل حداکثر 30 وات
جریان خروجی بار 110 ~ 275mA: برای جزئیات
جریان ثابت و ولتاژ دقیق دقت جریان ثابت ±5٪
روش سیم کشی ترمینال فشار، wارهقطعه عرض: 0.75-1.5mm2
روش کنترل ضلعی اصلی PUSH نورپردازی اصلی PUSH (Max.lead length:20M)
1-10 ولت ((0-10 ولت) خفیف شدن 1-10V dimming ((Port current<1MA) بدون تابع خاموش کردن
(حداکثر طول سرب: 20 متر)
محدوده کم نور ضلعی اصلی PUSH و DALI: 0%-100%
1-10V کمرنگ: 2-100%
ضلعی اولیه PWM 1-10V پورت PWM Dimming (3KHZ-8KHZ)
پتانسیومتر بله، 100kΩ
کم رنگ کردن DALI ضلعی DALI (حداقل طول سرب:300M)
استثناPچرخشRمعادلات خروجی بیش از دمای
حفاظت		 بله، بدون عملکرد خود بهبود ((می توان پرسید)
محافظت از مدار کوتاه خروجی بله، بدون عملکرد خود بهبود ((می توان پرسید)

کار کردن

محیط زیست

 دمای کار / رطوبت -25°C ~ 50°C رطوبت: 85٪ (غیر فشرده سازی)
دمای نگهداری/رطوبت -40°C~80°C، رطوبت: 10%~95%
حداکثر دمای مورد ((Tc) 85°C

امنیت

و EMC

 استاندارد EMC EN55015 EN61547 EN61000-3-2
استاندارد پروتکل DALI IEC62386-102، IEC62386-207 DT6
استاندارد ایمنی EN61347-1 EN61347-2-13
گواهینامه ENEC، SEMKO، CB، CE
ولتاژ مقاومت 3750Vac، 5mA، 60s ( ورودی L N - خروجی SEC )
سایر محصولات درجه حفاظت IP20
نوع حفاظت کلاس دوم
نوع نصب تاسیسات مستقل
ابعاد نصب ۱۰۳*۶۷*۲۲ میلی متر
عملکرد حافظه ی سیاه شدن بله، حافظه ی PUSH
همگام سازی کمرنگ کردن PUSH حداکثر 15 واحد
الزامات بسته بندی دستورکار+کارتون+کارتون بیرونی ((K=A)
وزن 139 گرم
زندگی 5 سال @Ta با بار کامل
توجه: تمام پارامترها در ولتاژ ورودی 230Vac و محیط 25 درجه آزمایش می شوند، مگر اینکه مشخص شود.

3ابعاد (واحد: میلی متر)

30W DALI2 12-83Vdc خروجی جریان ثابت 1-10v راننده LED Dimmable برای پانل LED LED 030W DALI2 12-83Vdc خروجی جریان ثابت 1-10v راننده LED Dimmable برای پانل LED LED 1

4. نمودار سیم کشی



شکل ADALIکم رنگمینگ

30W DALI2 12-83Vdc خروجی جریان ثابت 1-10v راننده LED Dimmable برای پانل LED LED 2

انگشت.بدکمه ی Dim رو فشار بدهمینگ

30W DALI2 12-83Vdc خروجی جریان ثابت 1-10v راننده LED Dimmable برای پانل LED LED 3

انگشت.C1-10 ولت کم نورمینگ

30W DALI2 12-83Vdc خروجی جریان ثابت 1-10v راننده LED Dimmable برای پانل LED LED 4



5. کم کردن

30W DALI2 12-83Vdc خروجی جریان ثابت 1-10v راننده LED Dimmable برای پانل LED LED 5

6منحنی کم نور

30W DALI2 12-83Vdc خروجی جریان ثابت 1-10v راننده LED Dimmable برای پانل LED LED 6

7.تنظیم فعلی دنده



جریان ((mA) DIP پوماکس ((W)) خارج ((V)
1 2 3 4
110mA - - - - 9.1 12 83
۲۳۰mA روشن - - - 19.1 12 83
۲۴۰mA - روشن - - 19.9 12 83
260mA - - روشن - 21.6 12 83
۲۷۵mA - - - روشن 22.8 12 83



8. ON/OFF و توصیف عملکرد کمرنگ

A. کلید PUSH را کوتاه فشار دهید (زمان فشار کوتاه 0.1S-1S) ، و راننده LED روشن یا خاموش می شود.

ب. ضلعی: کلید PUSH (1S-8S) را فشار دهید و نگه دارید، راننده LED می تواند ضلعی، روشن شدن یا ضلعی را به دست آورد، محدوده ضلعی 2-100٪ است.

C. حافظه: PUSH dimming دارای یک عملکرد حافظه کم نور است.

D. همگام سازی خفیف: قدرت متصل به یک کلید PUSH را می توان با فشار دادن و نگه داشتن کلید PUSH برای بیش از 15 ثانیه همگام کرد

E. حالت کمرنگ DALI: منبع برق را به سیستم DALI متصل کنید و میزبان DALI می تواند آن را کمرنگ کند. محدوده کمرنگ 0-100٪ است.



9. مسائلی که نیاز بهAتنيشن

1) رشته LED باید قبل از روشن کردن قدرت ورودی به بار متصل شود، در غیر این صورت رشته LED ممکن است آسیب ببیند.

2) پس از خاموش کردن ورودی درایو LED، ولتاژ باقیمانده در خروجی وجود دارد که می تواند برای حدود 3 دقیقه حفظ شود.
