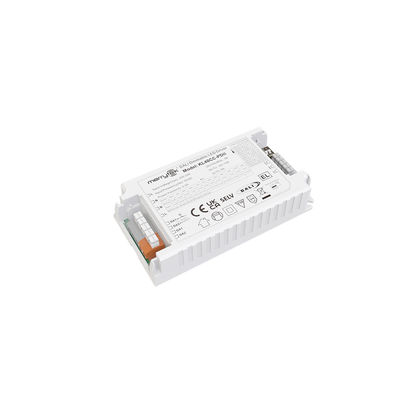

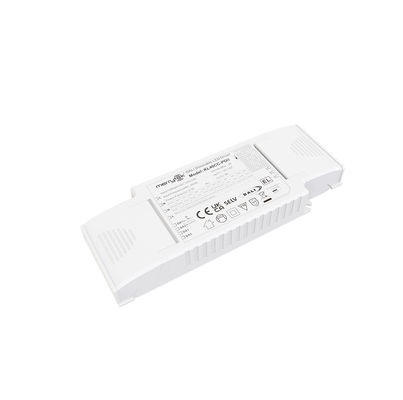

40W DALI2 DT8 راننده LED Dimmable کنستانت جریان 500mA به 1050mA در حالی که DIP سوئیچ

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
محل منبع شينزين، چين
نام تجاری Merrytek
گواهی CE
شماره مدل KL40CC-PDII
مقدار حداقل تعداد سفارش 100 تا
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + دستورالعمل کارتن بیرونی Clapboard (K=A)
زمان تحویل <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و
شرایط پرداخت T/T
قابلیت ارائه 20000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ بهره برداری 220-240Vac 50Hz /60Hz ضریب قدرت ≥0.95 @230VAC (بار کامل)
قدرت آماده ≤0.5W (@230Vac) کارایی 86%Max. حداکثر 86٪ @230VAC （Full load） @230VAC (بار کامل)
حالت کار دالی DT8 ، عملیات اضطراری DT19 بعد نصب 180*67*24mm
مصالح ساختمانی پلاستیک طول عمر 50000h @Ta بار کامل
پیام بگذارید
توضیحات محصول

40W DALI2 DT8 راننده LED Dimmable کنستانت جریان 500mA به 1050mA در حالی که DIP سوئیچ





[خصوصیات محصول]

  • بدون فلک زدن برای کل محدوده کم رنگ
  • قدرت حالت آماده کمتر از 0.5W
  • تیره شدن اصلی با یک دکمه فشار
  • رابط داخلی DALI DT8
  • عملیات اضطراری DC DT19
  • حفاظت: مدار کوتاه / بیش از حد درجه حرارت / بیش از حد ولتاژ
  • کاهش جریان برای دمای محیط بالا
  • با تابع حافظه فشار نور کم
  • گارانتی 5 ساله



  • پارامترها
ورودی ولتاژ کار 198-264VAC 50Hz /60Hz
ولتاژ ورودی نامی 220-240VAC 50Hz /60Hz
محدوده ولتاژ ورودی DC 200-240VDC
جریان ورودی 0.21A مکس
جریان ورودی <15A (نیمی جریان پالس عرض 100US) @ 230VAC
فاکتور قدرت ≥0.95 @230VAC (حمل کامل)
تحریف هارمونیک کل به طور معمول: 13٪ (@ 230Vac، 100٪ بار)
قدرت آماده ≤0.5W ((@230Vac)
کارایی 86% حداکثر. @230VAC (حمل کامل)
روش سیم کشی ترمینال فشار، قطر قطر سیم: 0.75- 1.5 mm2
مقدار Loop-in&Loop-out 22PCS ((@230Vac)

قطع کننده اتوماتیک

(برآورد جریان در سیم)

 نوع B10 B13 B16 B20 B25 /
شماره 20 25 30 45 50 /
نوع C10 C13 C16 C20 C25 C32
شماره 35 48 55 70 90 110
تولید حالت کار جریان ثابت
نوع بار LED
الزامات ریپل (فلیکر یا بدون فلیکر) مقدار فلکر: کمتر از 2٪ برای کل محدوده کمرنگ
زمان شروع <0.7s (@230Vac) <0.5s (@ DC Input)
ولتاژ خروجی بدون بار حداکثر 68VDC
محدوده ولتاژ خروجی بار 12-50VDC
قدرت خروجی با بار کامل حداکثر 40 وات
جریان خروجی بار 500~1050mA: برای جزئیات
تولید جریان ثابت و ولتاژ دقیق دقت جریان ثابت ±5٪
روش سیم کشی ترمینال فشار، قطر قطر سیم: 0.75- 1.5 mm2
روش کنترل ضلعی اصلی PUSH کمر نور اصلی PUSH (حداکثر طول لوله: 20 M)
1-10 ولت کمر نه
محدوده کم نور ضلعی اصلی PUSH و DALI: 0%-100%
پتانسیومتر نه
کم رنگ کردن DALI کم رنگ شدن DALI (حداکثر طول لوله: 300 M)
استثناPچرخشRمعادلات خروجی بیش از دمای
حفاظت		 بله، بدون عملکرد خود بازیابی ((می توان پرسید)
حفاظت از مدار کوتاه خروجی بله، بدون عملکرد خود بازیابی ((می توان پرسید)

کار کردن

محیط زیست

 دمای کار / رطوبت -25°C ~ 50°C رطوبت: 85٪ (غیر منجمد)
دمای نگهداری/رطوبت -40°C~80°C، رطوبت:10%~95%
حداکثر دمای مورد ((Tc) 85°C

امنیت

و EMC

 استاندارد EMC EN55015 EN61547 EN61000-3-2
استاندارد پروتکل DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
استاندارد ایمنی EN61347-1 EN61347-2-13
گواهینامه CE
ولتاژ مقاومت 3750Vac، 5mA، 60s ( ورودی L N - خروجی SEC )
سایر محصولات درجه حفاظت IP20
نوع حفاظت کلاس دوم
نصب داخلی 120*64.8*24 میلی متر
تاسیسات مستقل 179.6*66.9*24 میلی متر
عملکرد حافظه ی سیاه شدن بله، حافظه ی PUSH
همگام سازی کمرنگ کردن PUSH حداکثر 15 واحد
الزامات بسته بندی جعبه سفید+ دستورالعمل کارتن بیرونی
وزن 150 گرم
زندگی 5 سال @Ta با بار کامل
توجه: تمام پارامترها در ولتاژ ورودی 230VAC و محیط 25 درجه سانتیگراد آزمایش می شوند مگر اینکه مشخص شود.
  • ابعاد (واحد: میلی متر)

40W DALI2 DT8 راننده LED Dimmable کنستانت جریان 500mA به 1050mA در حالی که DIP سوئیچ 040W DALI2 DT8 راننده LED Dimmable کنستانت جریان 500mA به 1050mA در حالی که DIP سوئیچ 1





  • نمودار سیم کشی

 40W DALI2 DT8 راننده LED Dimmable کنستانت جریان 500mA به 1050mA در حالی که DIP سوئیچ 240W DALI2 DT8 راننده LED Dimmable کنستانت جریان 500mA به 1050mA در حالی که DIP سوئیچ 3



شکل ADALIکم رنگمینگ                                                                                     انگشت.بدکمه ی Dim رو فشار بدهمینگ



  • کاهش قیمت

40W DALI2 DT8 راننده LED Dimmable کنستانت جریان 500mA به 1050mA در حالی که DIP سوئیچ 4



  • منحنی و محدوده کمرنگ

 40W DALI2 DT8 راننده LED Dimmable کنستانت جریان 500mA به 1050mA در حالی که DIP سوئیچ 540W DALI2 DT8 راننده LED Dimmable کنستانت جریان 500mA به 1050mA در حالی که DIP سوئیچ 6



  • تنظیم فعلی دنده:
جریان (mA) DIP پوماکس ((W)) خارج ((V)
1 2 3 4
500 - - - - 25.0 12 50
550 روشن - - - 27.5 12 50
600 - روشن - - 30.0 12 50
650 روشن روشن - - 32.5 12 50
700 - - روشن - 35.0 12 50
750 روشن - روشن - 37.5 12 50
800 - روشن روشن - 40.0 12 50
850 - روشن روشن - 40.0 12 47
900 - - روشن روشن 39.6 12 44
950 روشن - روشن روشن 39.9 12 42
1000 - روشن روشن روشن 40.0 12 40
1050 روشن روشن روشن روشن 39.9 12 38
  • روشن/ خاموش و توصیف عملکرد ضخامت

A. کلید PUSH را کوتاه فشار دهید (زمان فشار کوتاه 0.1S-1S) ، راننده LED روشن یا خاموش می شود.

ب. ضلعی: کلید PUSH (1S-8S) را فشار دهید و نگه دارید، راننده LED می تواند ضلعی، روشن شدن یا ضلعی را به دست آورد، محدوده ضلعی 2-100٪ است.

C. حافظه: PUSH dimming دارای عملکرد حافظه کم نور است.

D. همگام سازی خفیف: قدرت متصل به یک کلید PUSH را می توان با فشار دادن و نگه داشتن کلید PUSH برای بیش از 15 ثانیه همگام کرد

E. حالت کمرنگ DALI: منبع برق را به سیستم DALI متصل کنید و می تواند توسط میزبان DALI کمرنگ شود. محدوده کمرنگ 0-100٪ است.



  • Aتنيشنs

1) راننده باید قبل از روشن کردن قدرت ورودی به لامپ ها متصل شود، در غیر این صورت لامپ ها ممکن است آسیب ببینند.
