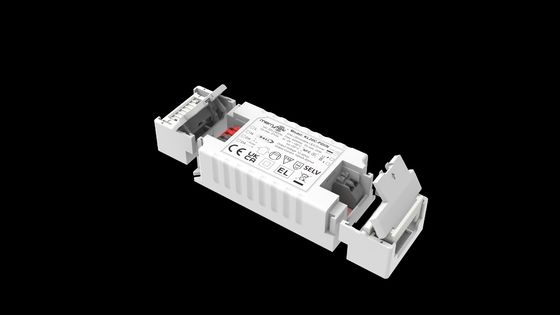

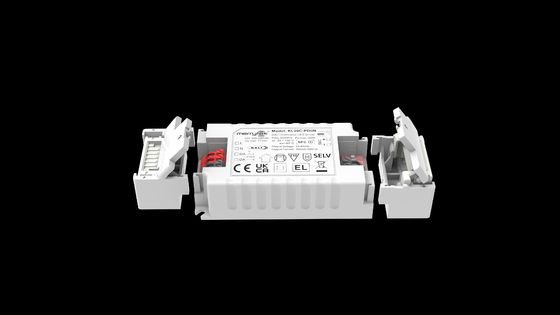

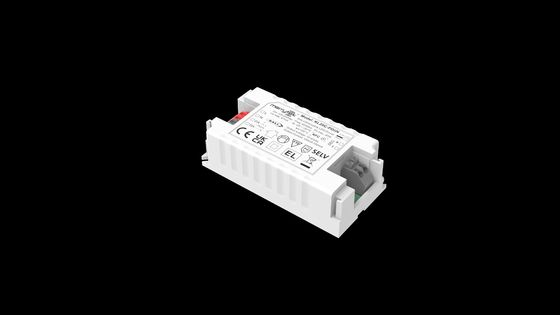

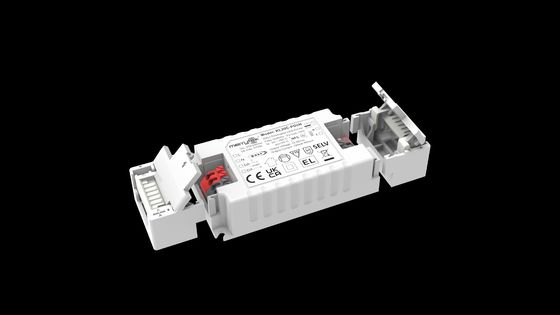

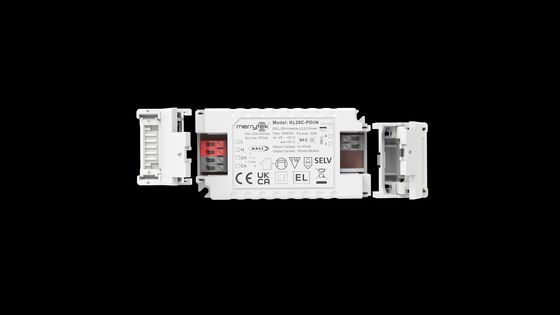

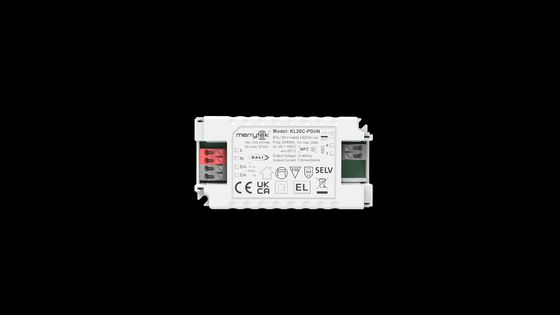

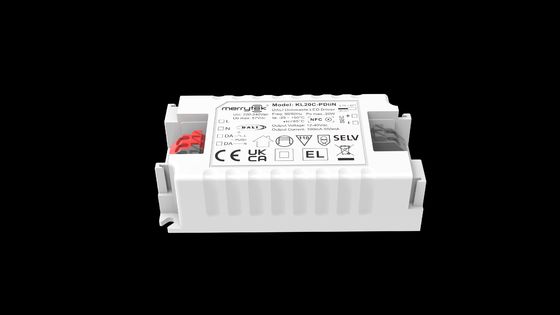

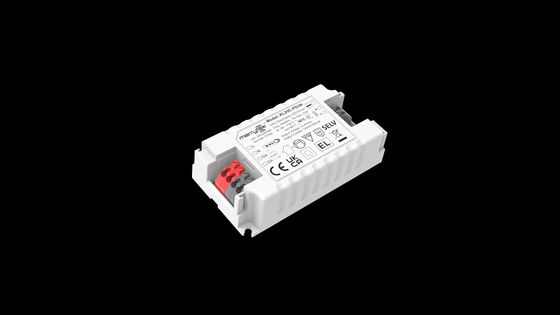

20W DALI2 DT6 500ma در حال حاضر ثابت راننده LED NFC قابل برنامه ریزی با 5 سال دوره گارانتی

  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
  • 20W DALI2 DT6 500ma constant current led driver NFC programmable with 5 years warranty period
محل منبع شينزين، چين
نام تجاری Merrytek
گواهی CE
شماره مدل kl20c-pdiin
مقدار حداقل تعداد سفارش 100 تا
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + دستورالعمل کارتن بیرونی Clapboard (K=A)
زمان تحویل <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و
شرایط پرداخت T/T
قابلیت ارائه 20000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ بهره برداری 220-240Vac 50Hz /60Hz ضریب قدرت ≥0.93 @230VAC （بار کامل
قدرت آماده ≤0.5W (@230Vac) کارایی 86%Max. حداکثر 86٪ @230VAC （Full load） @230VAC (بار کامل)
حالت کار Dali2 کم نور و کم رنگ بعد نصب 116*40.5*22mm
تضمین 5 سال جریان ثابت خروجی 100-550ma
پیام بگذارید
توضیحات محصول

20W DALI2 DT6 500MA درایور LED جریان ثابت NFC قابل برنامه ریزی با 5 سال ضمانت





[ویژگی محصول]

  • بدون سوسو زدن برای کل دامنه کم نور
  • قدرت ایستاده زیر 0.5W
  • کم نور بودن با یک دکمه فشار
  • فناوری NFC برای برنامه نویسی بی سیم
  • رابط DALI داخلی DT6
  • عملیات اضطراری DC در مرکز ارائه شده DT19
  • غرامت CLO
  • محافظت: مدار کوتاه / بیش از دما / بیش از ولتاژ
  • از جریان برای دمای محیط بالا استفاده می کند
  • با عملکرد حافظه کم نور را فشار دهید
  • گارانتی 5 ساله

[پارامترها]

  سری خرد kl10c-pdiin kl20c-pdiin kl35c-pdiin
ورودی ولتاژ عملیاتی 198-264VAC 50Hz/60Hz
ولتاژ ورودی دارای امتیاز 220-240VAC 50Hz/60Hz
دامنه ولتاژ ورودی DC 200-240vdc
جریان ورودی 0.06a Max. 0.11a حداکثر. 0.19a Max.
ورودی ورودی جریان <15a (نیمی از پالس عرض پالس 100μs) @230VAC
فاکتور قدرت (@230v100 ٪ بار) 0.9 درجه سانتیگراد 0.93 پوند 0.95 پوند
اعوجاج هارمونیک کل معمولی: 15 ٪ (@230VAC ، 100 ٪ بار)
قدرت ≤0.5w (@230VAC هنگام فشار یا خاموش کردن دالی)
کارآیی (@230VAC ، 100 ٪ بار) 81 ٪ 86 ٪ 87 ٪
روش سیم کشی 0.75 میلی متر2 0.75-1.5 میلی متر2

قطع کننده مدار اتوماتیک



 kl10c-pdiin (جریان را در سیم محاسبه کنید)
نوع B10 B13 B16 B20 B25 /
شماره 40 50 65 85 100 /
نوع C10 C13 c16 c20 c25 C32
شماره 70 90 110 140 170 220
KL20C-PDIIN (محاسبه جریان در سیم)
نوع B10 B13 B16 B20 B25 /
شماره 25 35 45 55 65 /
نوع C10 C13 c16 c20 c25 C32
شماره 60 70 80 110 130 160
kl35c-pdiin (محاسبه جریان در سیم)
نوع B10 B13 B16 B20 B25 /
شماره 25 30 40 50 60 /
نوع C10 C13 c16 c20 c25 C32
شماره 40 55 60 80 105 130
خروجی حالت عملیاتی جریان ثابت
نوع بار رهبری منجر به
نیاز ریپل (سوسو زدن یا سوسو زدن) مقدار سوسو زدن: کمتر از 5 ٪ برای کل دامنه کمبود
زمان شروع <1s (@230VAC)
ولتاژ خروجی بدون بار 50V DC Max. 55V DC Max. 55V DC Max.
محدوده ولتاژ خروجی 3-40V DC 12-40V DC 12-40V DC
قدرت خروجی بار کامل 10 وات 20 وات 35W
جریان خروجی 150-350ma 100-550ma 500-1050ma
جریان ثابت/دقت ولتاژ دقت جریان ثابت 5 ± 5 ٪
روش سیم کشی 0.5 میلی متر2 ترمینال فشار ، مقطع سیم: 0.75-1.5 میلی متر2
روش کنترل فشار اولیه کم رنگ کم نور فشار اولیه (حداکثر طول: 20 متر)
دامنه کم نور فشار اولیه و DALI DIMMING: 0 ٪ -100 ٪
دالی کمرنگ DALI DIMMING (حداکثر طول: 300 متر)
استثناءپچرخشحرفتعادل خروجی بیش از دما
حفاظت		 بله ، بدون عملکرد خودکشی (می توان از آن پرسید)
حفاظت از مدار کوتاه خروجی بله ، بدون عملکرد خودکشی (می توان از آن پرسید)

عملیاتی

محیط

 دما/ رطوبت عملیاتی -25 ℃ 50 ℃ رطوبت: 85 ٪ (غیرقانونی)
دمای ذخیره سازی/ رطوبت -40 ℃ 80 ℃ ، رطوبت: 10 ٪ -95 ٪
حداکثر Temp Case (TC) 85

امنیت

و EMC

 استاندارد EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
استاندارد پروتکل دالی IEC62386-102 ، IEC62386-207 DT6 251 252 253
استاندارد ایمنی EN61347-1 EN61347-2-13
مجوز در نظر گرفتن
مقاومت در برابر ولتاژ 3750VAC ، 5MA ، 60 (ورودی "L N"- خروجی "SEC")
دیگران مدرک محافظت IP20
نوع محافظت کلاس دوم
نوع نصب نصب مستقل و نصب داخلی
با خیمه زدن / 116*40.5*22mm 136*42.5*24mm
بدون چرب کردن 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
عملکرد حافظه خاموشی بله ، حافظه خاموشی را فشار دهید
همگام سازی کم نور را فشار دهید 15 واحد حداکثر.
الزام بسته بندی کیف PE+دستورالعمل+clapboard+کارتن بیرونی (k = a)
وزن (با کرنش) / 86.9 ± 5 گرم 5G 115.1
وزن (بدون خنجر زدن) 54 ± 54 100.5 ± 5 گرم 132.7 ± 5 گرم
زندگی 5 سال بار کامل
توجه: تمام پارامترها در ولتاژ ورودی 230VAC و یک محیط 25 درجه سانتیگراد آزمایش می شوند مگر اینکه مشخص شده باشد.

[بعد]



                          20W DALI2 DT6 500ma در حال حاضر ثابت راننده LED NFC قابل برنامه ریزی با 5 سال دوره گارانتی 0

[نمودار سیم کشی]



 20W DALI2 DT6 500ma در حال حاضر ثابت راننده LED NFC قابل برنامه ریزی با 5 سال دوره گارانتی 120W DALI2 DT6 500ma در حال حاضر ثابت راننده LED NFC قابل برنامه ریزی با 5 سال دوره گارانتی 2



شکل aدالیکم نوربا هم شدن                                                                    شکلشرحکم نوربا هم شدن



[منحنی Derating & Dimming]

20W DALI2 DT6 500ma در حال حاضر ثابت راننده LED NFC قابل برنامه ریزی با 5 سال دوره گارانتی 320W DALI2 DT6 500ma در حال حاضر ثابت راننده LED NFC قابل برنامه ریزی با 5 سال دوره گارانتی 4



[ولتاژ مربوطه جریان]

kl20c-pdiin
فعلی (MA) Pomax (W) uout (v)
100 4.0 12 40
150 6.0 12 40
200 8.0 12 40
250 10.0 12 40
300 12.0 12 40
350 14.0 12 40
400 16.0 12 40
450 18.0 12 40
500 20.0 12 40
550 19.8 12 36



مجموعه داده های فعلی فعلی هنگام انتخاب مدل های فیکسچر LED برای مرجع هستند. سطح فعلی بیشتر را می توان با استفاده از یک برنامه تلفن همراه قابل تنظیم در مراحل 1mA تنظیم کرد.

20W DALI2 DT6 500ma در حال حاضر ثابت راننده LED NFC قابل برنامه ریزی با 5 سال دوره گارانتی 5

برای بارگیری MerryTek NFC ، کد را اسکن کنید



[روشن/خاموش و توضیحات عملکرد کم نور]

الف) سوئیچ فشار را فشار دهید (زمان فشار کوتاه 0.1S-1) ، درایور LED روشن یا خاموش می شود.

B. DIMMING: سوئیچ فشار (1S-8) را فشار داده و نگه دارید. راننده LED با محدوده کم نور 1-100 ٪ می تواند به کم نور ، روشن شدن یا هر دو دست یابد.

ج - حافظه: فشار کم نور دارای عملکرد حافظه کم نور است.

D. هماهنگ سازی کم نور: قدرت متصل به همان سوئیچ فشار را می توان با فشار دادن و نگه داشتن سوئیچ فشار برای بیش از 15s همگام سازی کرد

E. DALI DIMMING MODE: منبع تغذیه را به سیستم DALI وصل کنید و توسط میزبان DALI می توان آن را کم رنگ کرد. دامنه کم نور 0-100 ٪ است.



[مسائل نیازمند بوهامیزان]

1) درایور LED قبل از روشن کردن توان ورودی باید به بار وصل شود. در غیر این صورت ، راننده LED ممکن است آسیب دیده باشد.

2) پس از خاموش شدن ورودی درایو LED ، یک ولتاژ باقیمانده در خروجی وجود خواهد داشت که می تواند حدود 3 دقیقه حفظ شود.

3) قبل از تنظیم پارامترها از طریق NFC ، لطفاً اطمینان حاصل کنید که راننده خاموش است.
