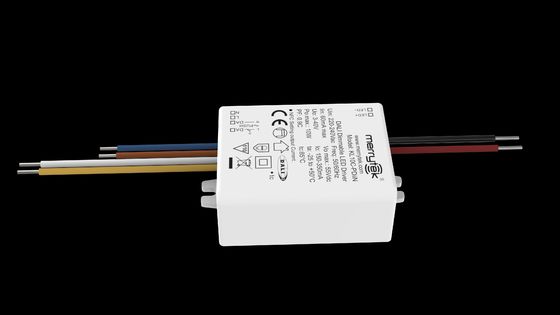

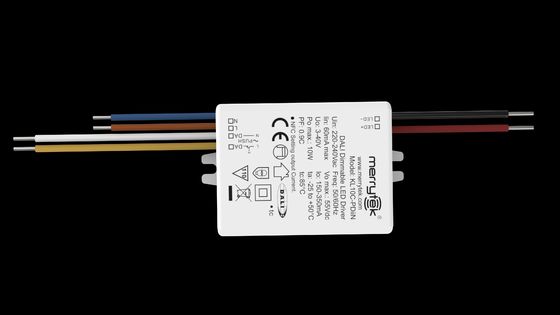

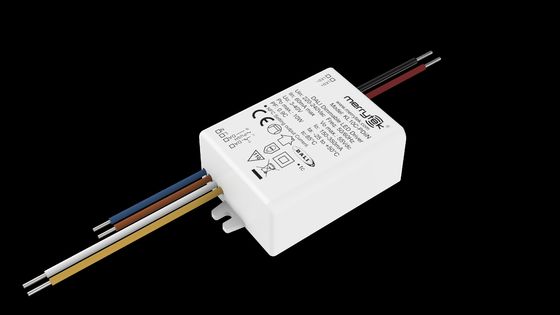

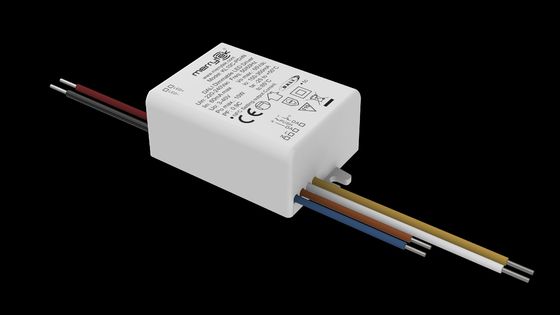

درایورهای 10W DALI2 DT6 150-350mA با قابلیت تنظیم نور برای چراغ‌های LED با برنامه‌نویسی NFC

  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
محل منبع شينزين، چين
نام تجاری Merrytek
گواهی CE
شماره مدل kl10c-pdiin
مقدار حداقل تعداد سفارش 100 تا
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + دستورالعمل کارتن بیرونی Clapboard (K=A)
زمان تحویل <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و
شرایط پرداخت T/T
قابلیت ارائه 20000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ بهره برداری 220-240Vac 50Hz /60Hz ضریب قدرت ≥0.9c @230VAC （بار کامل
قدرت آماده ≤0.5W (@230Vac) کارایی حداکثر 81 ٪. @230VAC （بار کامل
حالت کار Dali2 کم نور و کم رنگ بعد نصب 64.5*40*23mmmm
تضمین 5 سال جریان ثابت خروجی 150-350ma
پیام بگذارید
توضیحات محصول

درایورهای 10W DALI2 DT6 150-350mA با قابلیت تنظیم نور برای چراغ‌های LED با برنامه‌نویسی NFC





     [ویژگی محصول]

  • بدون سوسو زدن برای کل محدوده تنظیم نور
  • توان آماده به کار کمتر از 0.5 وات
  • تنظیم نور اولیه با یک دکمه فشاری
  • فناوری NFC برای برنامه‌نویسی بی‌سیم
  • رابط DALI داخلی DT6
  • عملکرد اضطراری DC مرکزی DT19
  • جبران CLO
  • حفاظت: اتصال کوتاه / دمای بیش از حد / ولتاژ بیش از حد
  • کاهش جریان برای دمای محیط بالا
  • تنظیم نور فشاری با عملکرد حافظه
  • 5 سال گارانتی

[پارامترها]

  سری میکرو KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
ورودی ولتاژ عملیاتی 198-264Vac 50Hz/60Hz
ولتاژ ورودی نامی 220-240Vac 50Hz/60Hz
محدوده ولتاژ ورودی DC 200-240Vdc
جریان ورودی 0.06A حداکثر 0.11A حداکثر 0.19A حداکثر
جریان هجومی ورودی <15A (عرض پالس نیمه جریان 100μs) @230Vac
ضریب توان (@230V100% بار) ≥ 0.9C ≥ 0.93 ≥ 0.95
اعوجاج هارمونیکی کل معمولی: 15% (@230Vac, 100% بار)
توان آماده به کار ≤0.5W (@230Vac when PUSH or DALI turn off)
بازده (@230Vac,100% بار) 81% 86% 87%
روش سیم‌کشی 0.75mm2 0.75-1.5mm2

مدار شکن خودکار



 KL10C-PDiiN (محاسبه جریان در سیم)
نوع B10 B13 B16 B20 B25 /
تعداد 40 50 65 85 100 /
نوع C10 C13 C16 C20 C25 C32
تعداد 70 90 110 140 170 220
KL20C-PDiiN (محاسبه جریان در سیم)
نوع B10 B13 B16 B20 B25 /
تعداد 25 35 45 55 65 /
نوع C10 C13 C16 C20 C25 C32
تعداد 60 70 80 110 130 160
KL35C-PDiiN (محاسبه جریان در سیم)
نوع B10 B13 B16 B20 B25 /
تعداد 25 30 40 50 60 /
نوع C10 C13 C16 C20 C25 C32
تعداد 40 55 60 80 105 130
خروجی حالت عملیاتی جریان ثابت
نوع بار LED
نیاز به ریپل (سوسو زدن یا بدون سوسو زدن) مقدار سوسو زدن: کمتر از 5% برای کل محدوده تنظیم نور
زمان راه‌اندازی <1s (@230Vac)
ولتاژ خروجی بدون بار 50V DC حداکثر 55V DC حداکثر 55V DC حداکثر
محدوده ولتاژ خروجی بار 3-40V DC 12-40V DC 12-40V DC
توان خروجی بار کامل 10W 20W 35W
جریان خروجی بار 150-350mA 100-550mA 500-1050mA
دقت جریان/ولتاژ ثابت دقت جریان ثابت ±5%
روش سیم‌کشی 0.5mm2 ترمینال فشاری، سطح مقطع سیم: 0.75-1.5mm2
روش کنترل تنظیم نور فشاری اولیه تنظیم نور فشاری اولیه (حداکثر طول سیم: 20 متر)
محدوده تنظیم نور تنظیم نور فشاری و DALI اولیه: 0%-100%
تنظیم نور DALI تنظیم نور DALI (حداکثر طول سیم: 300 متر)
استثناProtectionRequirements دمای بیش از حد خروجی
حفاظت		 بله، بدون عملکرد بازیابی خودکار (قابل استعلام)
حفاظت از اتصال کوتاه خروجی بله، بدون عملکرد بازیابی خودکار (قابل استعلام)

عملیاتی

محیط

 دمای عملیاتی/ رطوبت -25℃~50℃ رطوبت: 85% (غیر متراکم)
دمای ذخیره‌سازی/ رطوبت -40℃~80℃، رطوبت: 10%–95%
حداکثر دمای محفظه (Tc) 85℃

ایمنی

& EMC

 استاندارد EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
استاندارد پروتکل DALI IEC62386-102, IEC62386-207 DT6 251 252 253
استاندارد ایمنی EN61347-1 EN61347-2-13
گواهینامه CE
ولتاژ مقاومت 3750Vac, 5mA, 60s (ورودی “L N”- خروجی “SEC”)
سایر موارد درجه حفاظت IP20
نوع حفاظت کلاس II
نوع نصب نصب مستقل و نصب داخلی
با چین‌دار / 116*40.5*22mm 136*42.5*24mm
بدون چین‌دار 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
عملکرد حافظه خاموشی بله، حافظه خاموشی PUSH
همگام‌سازی تنظیم نور PUSH حداکثر 15 واحد
الزامات بسته‌بندی کیسه PE + دستورالعمل + تخته + کارتن بیرونی (K=A)
وزن (با چین‌دار) / 86.9±5g 115.1±5g
وزن (بدون چین‌دار) 54±5g 100.5±5g 132.7±5g
عمر 5 سال @Ta بار کامل
توجه: تمام پارامترها در ولتاژ ورودی 230VAC و محیط 25 درجه سانتی‌گراد آزمایش شده‌اند، مگر اینکه مشخص شده باشد.

[ابعاد]



                          درایورهای 10W DALI2 DT6 150-350mA با قابلیت تنظیم نور برای چراغ‌های LED با برنامه‌نویسی NFC 0درایورهای 10W DALI2 DT6 150-350mA با قابلیت تنظیم نور برای چراغ‌های LED با برنامه‌نویسی NFC 1درایورهای 10W DALI2 DT6 150-350mA با قابلیت تنظیم نور برای چراغ‌های LED با برنامه‌نویسی NFC 2

[نمودار سیم‌کشی]



 درایورهای 10W DALI2 DT6 150-350mA با قابلیت تنظیم نور برای چراغ‌های LED با برنامه‌نویسی NFC 3درایورهای 10W DALI2 DT6 150-350mA با قابلیت تنظیم نور برای چراغ‌های LED با برنامه‌نویسی NFC 4



                            شکل ADALIتنظیمming                                                                    شکلBتنظیم فشاریming



[منحنی کاهش توان و تنظیم نور]

درایورهای 10W DALI2 DT6 150-350mA با قابلیت تنظیم نور برای چراغ‌های LED با برنامه‌نویسی NFC 5درایورهای 10W DALI2 DT6 150-350mA با قابلیت تنظیم نور برای چراغ‌های LED با برنامه‌نویسی NFC 6



[ولتاژ متناظر با جریان]

KL10C-PDiiN
جریان (mA) Pomax(W) Uout(V)
150 6.0 3~ 40
200 8.0 3~ 40
250 10.0 3~ 40
300 9.9 3~ 33
350 10.2 3~ 29

مجموعه داده‌های جریان معمولی برای مرجع هنگام انتخاب مدل‌های فیکسچر LED است. سطوح جریان بیشتر را می‌توان با NFC با استفاده از یک برنامه تلفن همراه تنظیم کرد که در مراحل 1 میلی‌آمپر قابل تنظیم است.

درایورهای 10W DALI2 DT6 150-350mA با قابلیت تنظیم نور برای چراغ‌های LED با برنامه‌نویسی NFC 7

کد را اسکن کنید تا Merrytek NFC را دانلود کنید



[روشن/خاموش و شرح عملکرد تنظیم نور]

A. دکمه PUSH را کوتاه فشار دهید (زمان فشار کوتاه 0.1s-1s)، درایور LED روشن یا خاموش می‌شود.

B. تنظیم نور: دکمه PUSH را فشار داده و نگه دارید (1s-8s). درایور LED می‌تواند به تنظیم نور، روشن شدن یا هر دو دست یابد، با محدوده تنظیم نور 1-100%.

C. حافظه: تنظیم نور PUSH دارای عملکرد حافظه تنظیم نور است.

D. همگام‌سازی تنظیم نور: برق متصل به یک سوئیچ PUSH یکسان را می‌توان با فشار دادن و نگه داشتن سوئیچ PUSH به مدت طولانی‌تر از 15 ثانیه همگام‌سازی کرد.

E. حالت تنظیم نور DALI: منبع تغذیه را به سیستم DALI متصل کنید و می‌توان آن را توسط میزبان DALI کم نور کرد. محدوده تنظیم نور 0-100% است.



[موارد مورد نیاز Attention]

1) درایور LED باید قبل از روشن کردن برق ورودی به بار متصل شود. در غیر این صورت، درایور LED ممکن است آسیب ببیند.

2) پس از خاموش شدن ورودی درایو LED، ولتاژ باقیمانده در خروجی وجود خواهد داشت که می‌تواند حدود 3 دقیقه حفظ شود.

3) قبل از تنظیم پارامترها از طریق NFC، لطفاً اطمینان حاصل کنید که درایور خاموش است.
