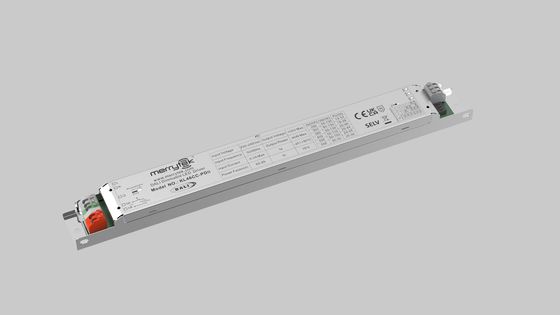

46W DALI DT8 منبع برق LED قابل تنظیم با خروجی 50-130Vdc و جریان خروجی چندگانه 250-500mA و 5 سال گارانتی

محل منبع شينزين، چين
نام تجاری Merrytek
گواهی CE
شماره مدل KL46CC-PDII1
مقدار حداقل تعداد سفارش 100 تا
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + دستورالعمل کارتن بیرونی Clapboard (K=A)
زمان تحویل <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و
شرایط پرداخت T/T
قابلیت ارائه 20000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ بهره برداری 220-240Vac 50Hz /60Hz ضریب قدرت ≥0.95 @230VAC (بار کامل)
قدرت آماده ≤0.5W (@230Vac) کارایی حداکثر 85٪. @ 230VAC (حمل کامل)
حالت کار DALI2 کمرنگ شدن و تغییر دمای رنگ و PUSH کمرنگ شدن بعد نصب 284*30*20.5 میلی متر
تضمین 5 سال جریان ثابت خروجی 250-500ma
پیام بگذارید
توضیحات محصول

46W DALI DT8 منبع برق LED قابل تنظیم با خروجی 50-130Vdc و جریان خروجی چندگانه 250-500mA و 5 سال گارانتی





[خصوصیات محصول]

  • بدون فلک زدن برای کل محدوده کم رنگ
  • قدرت حالت آماده کمتر از 0.5W
  • تیره شدن اصلی با یک دکمه فشار
  • رابط داخلی DALI DT8
  • حفاظت: مدار کوتاه / بیش از حد درجه حرارت / بیش از حد ولتاژ
  • کاهش جریان برای دمای محیط بالا
  • با تابع حافظه فشار نور کم
  • گارانتی 5 ساله

[پارامترها]

ورودی ولتاژ کار 198-264VAC 50Hz /60Hz
ولتاژ ورودی نامی 220-240VAC 50Hz /60Hz
محدوده ولتاژ ورودی DC 200-240VDC
Cuttent ورودی 0.25A مکس
جریان ورودی <15A (نیمی جریان پالس عرض 100US) @ 230VAC
فاکتور قدرت ≥0.95 @230VAC (حمل کامل)
تحریف هارمونیک کل به طور معمول: 15٪ (@ 230Vac، 100٪ بار)
قدرت آماده ≤0.5W ((@230Vac)
کارایی 85٪ حداکثر. @ 230VAC (حمل کامل)
روش سیم کشی ترمینال فشار، قطر قطر سیم:0.75-1.5 میلی متر2

قطع کننده اتوماتیک

(برآورد جریان در سیم)

نوع B10 B13 B16 B20 B25 /
شماره 20 25 30 40 50 /
نوع C10 C13 C16 C20 C25 C32
شماره 30 43 50 60 80 100
تولید حالت کار جریان ثابت
نوع بار LED
الزامات ریپل (فلیکر یا بدون فلیکر) مقدار فلکر: کمتر از 2٪ برای کل محدوده کمرنگ
زمان شروع <1s (@230Vac)
ولتاژ خروجی بدون بار 150VDC حداکثر
محدوده ولتاژ خروجی بار 50-130VDC
قدرت خروجی با بار کامل حداکثر 46 وات
جریان خروجی بار 250 تا 500 mA: برای جزئیات
جریان ثابت و ولتاژ دقیق دقت جریان ثابت ±5٪
روش سیم کشی ترمینال فشار، قطر قطر سیم:0.75-1.5 میلی متر2
روش کنترل ضلعی اصلی PUSH نورپردازی اصلی PUSH (Max.lead length:20M)
محدوده کم نور ضلعی اصلی PUSH و DALI: 2-100٪
کم رنگ کردن DALI ضلعی DALI (حداقل طول سرب:300M)
استثناPچرخشRمعادلات خروجی بیش از دمای
حفاظت
بله، بدون عملکرد خود بازیابی ((می توان پرسید)
حفاظت از مدار کوتاه خروجی بله، بدون عملکرد خود بازیابی ((می توان پرسید)

کار کردن

محیط زیست

دمای کار / رطوبت -25°C ~ 50°C رطوبت: 85٪ (غیر منجمد)
دمای نگهداری/رطوبت -40°C~80°C، رطوبت:10%~95%
حداکثر دمای مورد ((Tc) 85°C

امنیت

و EMC

استاندارد EMC EN55015 EN61547 EN61000-3-2
استاندارد پروتکل DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8
استاندارد ایمنی EN61347-1 EN61347-2-13
گواهینامه CE
ولتاژ مقاومت 3750Vac، 5mA، 60s ( ورودی L N - خروجی SEC )
سایر محصولات درجه حفاظت IP20
نوع حفاظت کلاس I
نصب داخلی 284*30*20.5 میلی متر
عملکرد حافظه ی سیاه شدن بله، حافظه ی PUSH
همگام سازی کمرنگ کردن PUSH حداکثر 15 واحد
الزامات بسته بندی کیسه PE + جعبه سفید + دستورالعمل + کارتونی + کارتن بیرونی ((K=A)
وزن 200 گرم
زندگی 5 سال @Ta با بار کامل
توجه: تمام پارامترها در یک ولتاژ ورودی 230VAC و محیط 25 درجه سانتیگراد آزمایش می شوند، مگر اینکه مشخص شود.

[بعد]



                          46W DALI DT8 منبع برق LED قابل تنظیم با خروجی 50-130Vdc و جریان خروجی چندگانه 250-500mA و 5 سال گارانتی 0

[گراف سیم کشی]]



 46W DALI DT8 منبع برق LED قابل تنظیم با خروجی 50-130Vdc و جریان خروجی چندگانه 250-500mA و 5 سال گارانتی 146W DALI DT8 منبع برق LED قابل تنظیم با خروجی 50-130Vdc و جریان خروجی چندگانه 250-500mA و 5 سال گارانتی 2



شکل ADALIکم رنگمینگ                                                                    انگشت.بدکمه ی Dim رو فشار بدهمینگ



[از دست دادن]

46W DALI DT8 منبع برق LED قابل تنظیم با خروجی 50-130Vdc و جریان خروجی چندگانه 250-500mA و 5 سال گارانتی 3

[ منحنی کمرنگ]

46W DALI DT8 منبع برق LED قابل تنظیم با خروجی 50-130Vdc و جریان خروجی چندگانه 250-500mA و 5 سال گارانتی 446W DALI DT8 منبع برق LED قابل تنظیم با خروجی 50-130Vdc و جریان خروجی چندگانه 250-500mA و 5 سال گارانتی 5



در حال حاضر ولتاژ مربوطه]



جریان (mA) DIP پوماکس ((W)) خارج ((V)
1 2 3
250 - - - 33 50 130
300 روشن - - 39 50 130
350 - روشن - 46 50 130
400 روشن روشن - 44 50 110
450 روشن - روشن 45 50 100
500 روشن روشن روشن 46 50 92



[روشن/ خاموش و توصیف عملکرد ضخامت]

A. کلید PUSH را کوتاه فشار دهید (زمان فشار کوتاه 0.1S-1S) ، راننده LED روشن یا خاموش می شود.

ب. ضلعی: کلید PUSH (1S-8S) را فشار دهید و نگه دارید، راننده LED می تواند ضلعی، روشن شدن یا ضلعی را به دست آورد، محدوده ضلعی 2-100٪ است.

ج. درجه حرارت رنگ:

مرحله 1، PUSH چراغ ها را خاموش می کند. مرحله 2، فشار و نگه داشتن PUSH برای تنظیم دمای رنگ از روشنایی فعلی شروع می شود. PUSH را رها کنید، فشار و نگه داشتن PUSH دوباره،و دمای رنگ را در جهت مخالف تنظیم کنید؛ 5 ثانیه بدون کار کردن، حالت تنظیم رنگ خروج.

D. حافظه: PUSH dimming دارای یک عملکرد حافظه کم نور است.

E. همگام سازی خفیف: قدرت متصل به یک کلید PUSH می تواند با فشار و نگه داشتن کلید PUSH برای مدت طولانی تر از 15 ثانیه همگام شود

F. حالت کمرنگ DALI: منبع برق را به سیستم DALI متصل کنید و می تواند توسط میزبان DALI کمرنگ شود. محدوده کمرنگ 0-100٪ است.



[ مسائل مورد نیاز Aتنيشن]

1) رشته LED باید قبل از روشن کردن قدرت ورودی به بار متصل شود؛ در غیر این صورت، رشته LED ممکن است آسیب ببیند.

2) پس از خاموش کردن ورودی درایو LED، ولتاژ باقیمانده در خروجی وجود دارد که می تواند برای حدود 3 دقیقه حفظ شود.
