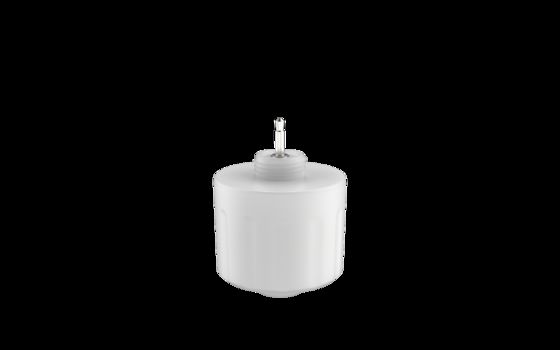

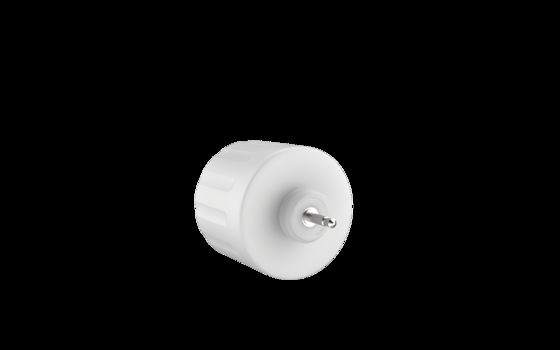

سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر

محل منبع شينزين، چين
نام تجاری Merrytek
گواهی CE
شماره مدل MC079D IR DIB1
مقدار حداقل تعداد سفارش 100 تا
قیمت قابل مذاکره
جزئیات بسته بندی کیسه حباب + تخته چوب + کارتن (K=A)
زمان تحویل 1، نمونه و سفارش کوچک: در عرض 5 روز کاری پس از دریافت پرداخت شما.
شرایط پرداخت T/T
قابلیت ارائه 10000 PCS/ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ نامی 12±1 ولت DC سیگنال خروجی سیگنال کاهش نور 0-10 ولت
ارتفاع نصب 10 متر (حداکثر 12 متر) دمای کار (TA) -25 تا 55 درجه سانتیگراد
گواهی‌نامه CE طول عمر 5 سال ضمانت@TA (داخلی)
نصب خارجی
پیام بگذارید
توضیحات محصول

[ویژگی های محصول]


  • ورودی 12Vdc، مناسب برای سیستم های DC یادرایور LED با خروجی توان کمکی 12V DC.
  • ترمینال کم نور 0-10 ولت، 3 مرحله ای یا 2 مرحله ای اختیاری است،منطقه تشخیص قابل تنظیم
  • حسگر تشخیص PIR با اندازه مینی
  • حداکثر ارتفاع نصب داخلی 12 متر است
  • تمام پارامترهای حسگر را می توان با تنظیم برنامه Casambi تنظیم کرد


[پارامترها]


ورودی

ولتاژ نامی

12±1V DC

جریان کاری

35±5mA

ولتاژ ریپل

<100mVp-p

خروجی

سیگنال خروجی

سیگنال کم نور 0-10 ولت

پارامترهای حسگر

روش تشخیص

PIR

حساسیت حسگر

[

اولویت نور روز

[

سطح کم نور آماده به کار

[

منطقه تشخیص (شعاع)

ارتفاع نصب سقفی 12 متر: r≥4m@0.3m/s, r≥3m@1m/s

ارتفاع نصب

10 متر (حداکثر 12 متر)، به یادداشت 1 و 2 مراجعه کنید

پارامترهای بی سیم

ماژول BLE

Casambi Bluetooth

فرکانس کاری

2.402-2.480GHz

توان انتقال

+7dBm (حداکثر)

فاصله انتقال

نقطه به نقطه انتقال حداکثر 25 متر

شناسه فیکسچر

32022

محیط

دمای کار (Ta)

-25~55℃

دمای ذخیره سازی

-40℃~80℃، رطوبت≤85% (غیر متراکم)

استانداردهای صدور گواهینامه

دارای گواهی

CE

الزامات زیست محیطی

مطابق با RoHS 2.0، الزامات Reach

رتبه IP

IP65

دیگر

سیم کشی

جک هدفون

نصب و راه اندازی

خارجی

بسته

تخته+جعبه (K=A)

وزن خالص

38±3 گرم

طول عمر

5 سال گارانتی@Ta (داخلی)

توجه:

1.هنگامی که دمای محیط به محدوده دمای بدن انسان (36℃~37℃/96.8~98.6℉) نزدیک می شود، تشخیص حرکت PIR به طور قابل توجهی ضعیف می شود یا پاسخگو نیست.

2. Wهنگامی که دمای محیط یا دمای سینی LED بالاتر از55℃/131℉، ممکن است تریگر کاذب رخ دهد، لطفاً سعی کنید حساسیت تشخیص را برای بهبود کاهش دهید. اگر تریگر کاذب ادامه داشت، حسگر PIR نباید در فضا استفاده شود. [توضیحات عملکرد]


R


عملکرد شبکهتنظیم برنامه Casambi

[

عملکرد شبکهتنظیم برنامه Casambi

[

عملکرد شبکهتنظیم برنامه Casambi

[

عملکرد شبکهتنظیم برنامه Casambi

[

عملکرد شبکهتنظیم برنامه Casambi

[

عملکرد شبکهتنظیم برنامه Casambi

[


محدوده تشخیص][مقداردهی اولیه]


ابعاد(واحد: میلی متر)l

سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر 0


عملکرد [

سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر 1


محدوده تشخیص][مقداردهی اولیه]


2) با براکت توسعه نصب جانبی


سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر 2


3) با آداپتور برق AC MC642V A


سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر 3  سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر 4

سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر 5


[


سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر 6 سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر 7

سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر 8


محدوده تشخیص][مقداردهی اولیه]


سنسور قابل تنظیم نور با شبکه Casambi و سنسور PIR با ولتاژ 12Vdc برای چراغ‌های LED Batten، با حداکثر ارتفاع نصب 12 متر 9


پس از روشن شدن برق، حسگر 45-60 ثانیه گرم می شود و سپس شروع به کار می کند.


  • در طول مقداردهی اولیهn، حسگر قادر به تشخیص حرکت نیست.[تنظیمات پیش فرض]


حساسیت: 100%، زمان نگهداری: 10 ثانیه، حسگر نور روز: غیرفعال، دوره آماده به کار: 0 ثانیه، سطح کم نور آماده به کار: 10%


[اعلامیه کاربرد]


حسگر باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی و تغییر پارامترها، برق را خاموش کنید.


  • حسگر PIR نمی تواند به هیچ ماده ای نفوذ کند، لطفاً اطمینان حاصل کنید که هیچ مانعی بین حسگر و افراد/اشیاء در حال حرکت وجود ندارد.
  • اگر در زمستان سرد لباس ضخیم بپوشید، حسگر ممکن است تشخیص افراد را دشوار کند.
  • سیگنال های حرارتی به عنوان سیگنال های حرکتی برای فعال کردن حسگر در نظر گرفته می شوند. از قرار دادن حسگر در مقابل تهویه مطبوع یا سایر منابع حرارتی خودداری کنید.
  • حسگر فقط برای استفاده در داخل خانه است. نور خورشید در فضای باز می تواند بر تشخیص حسگر تأثیر بگذارد.
  • با توجه به بهبود مستمر، محتوای این دستورالعمل می تواند بدون اطلاع قبلی تغییر کند.
  • عملکرد کم نور ممکن است هنگام کار با درایورهای 0-10 ولت مختلف متفاوت باشد.
  • آستانه نور روز در یک محیط آفتابی بدون سایه و بازتاب نور محیط اندازه گیری می شود. سطح لوکس محیط می تواند در محیط، آب و هوا، زمان روز و فصل های مختلف متفاوت باشد.
  • فاصله تشخیص به ارتفاع افراد، ارتفاع نصب، زاویه نصب، دمای محیط کار و غیره مربوط می شود. هنگامی که دمای محیط به محدوده دمای بدن انسان (36℃~37℃/96.8~98.6℉) نزدیک می شود، تشخیص حرکت PIR به طور قابل توجهی ضعیف می شود یا پاسخگو نیست. هنگامی که دمای محیط یا دمای سینی LED بالاتر از 55℃/131℉ است، ممکن است تریگر کاذب رخ دهد، لطفاً سعی کنید حساسیت تشخیص را برای بهبود کاهش دهید. اگر تریگر کاذب ادامه داشت، حسگر PIR نباید در فضا استفاده شود.
  • منطقه تشخیص داده شده یک مقدار معمولی است که توسط آزمایش کنندگان با ارتفاع 165 سانتی متر در یک محیط باز داخلی اندازه گیری شده است.
  • این محصول باید با منبع تغذیه DC تثبیت شده ولتاژ استفاده شود که ولتاژ ورودی آن پایدار و ضریب ریپل آن کم است (ضریب ریپل کمتر از 100mV است. جریان بار بیشتر از 50mA است).
  • هنگام نصب در محیط جدید، لطفاً ابتدا حداقل 5 عدد محصول را قبل از نصب انبوه نصب و آزمایش کنید.PIR یک حسگر مادون قرمز پیروالکتریک است که تغییرات در پرتوهای مادون قرمز را تشخیص می دهد. لطفاً در طول استفاده واقعی به موارد زیر توجه کنید، مانند: تشخیص منابع حرارتی غیر از بدن انسان، دمای منبع حرارت تغییر نمی کند یا منبع حرارت حرکت نمی کند، و سایر عوامل محیطی مرتبط و نقض اصل کاربرد PIR. هنگام تشخیص منابع حرارتی غیر از بدن انسان به دلیل پدیده های زیر، ممکن است PIR به اشتباه فعال شود. 1. هنگامی که حیوانات کوچک وارد محدوده تشخیص می شوند2. هنگامی که پرتوهای مادون قرمز دور از نور خورشید، چراغ های جلوی خودرو، لامپ های رشته ای و غیره مستقیماً در معرض حسگر قرار می گیرند
  • 3. هنگامی که دما در محدوده تشخیص به دلیل هوای گرم، هوای سرد از تجهیزات گلخانه ای سرد، بخار آب از مرطوب کننده ها و غیره به شدت تغییر می کند.
  • هنگام تشخیص منابع حرارتی به دلیل پدیده های زیر، ممکن است PIR فعال نشود
  • 1. هنگامی که موادی مانند شیشه و اکریلیک وجود دارد که انتقال پرتوهای مادون قرمز دور را بین حسگر و شی تشخیص مسدود می کند.
    2. منبع حرارت در محدوده تشخیص به سختی حرکت می کند یا با سرعت بالا حرکت می کند.
