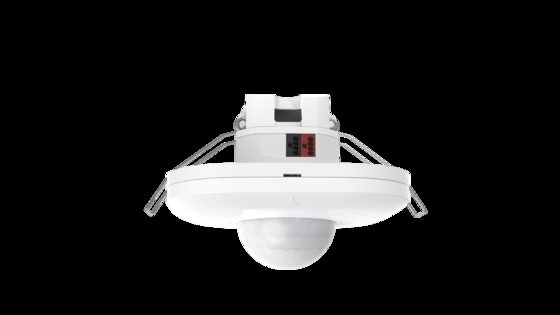

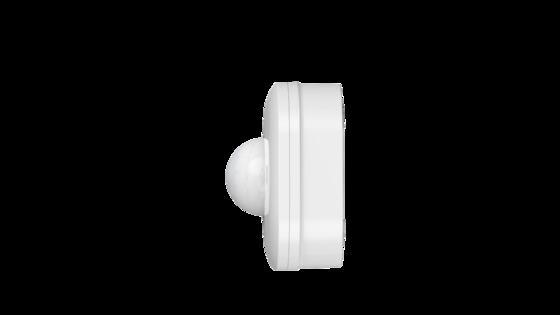

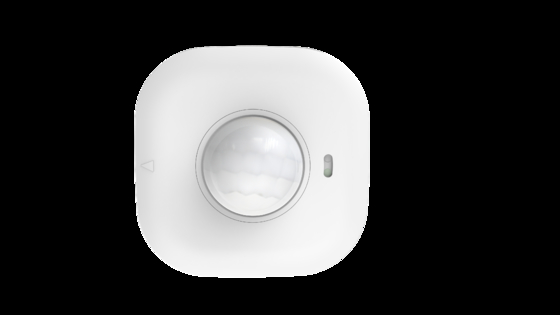

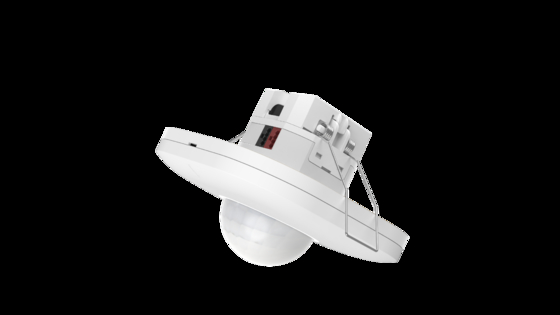

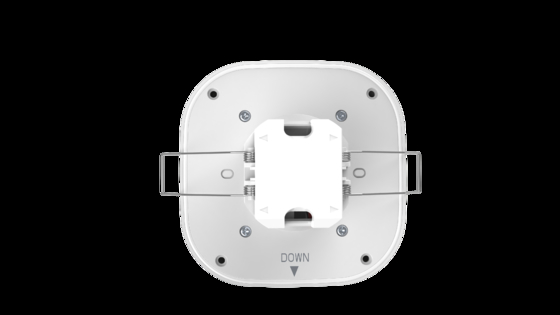

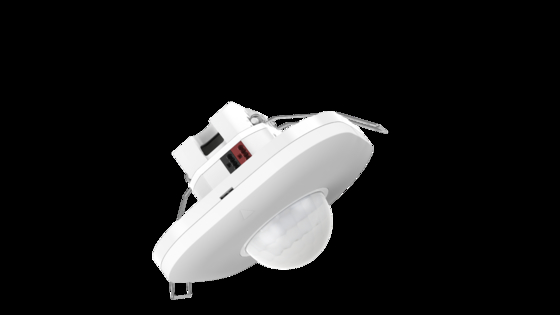

آشکارساز حضور KNX تایید شده برای انبارهای مرتفع با حداکثر ارتفاع نصب 10 متر طراحی شده است.
| Place of Origin | Shenzhen, China |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE |
| Model Number | MSA237K 99 IR |
| Minimum Order Quantity | 100PCS |
| قیمت | قابل مذاکره |
| Packaging Details | White box+ White box tags+ Clapboard+ Carton(K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| Working voltage | 12-30Vdc | Working mode | KNX intelligent communication |
|---|---|---|---|
| Mounting height | 2.5-10m | Life time | 5 years warranty@Ta 230V full load |
| Working Power | ≤1W | Function | PIR motion detection+ daylight sensor |
| KNX Certified | Yes | Mounting | Flush mounting/ Surface mounting/ EU86 Box |
توضیحات محصول
آشکارساز حضور KNX طراحی شده برای انبارهای مرتفع با حداکثر ارتفاع نصب 10 متر
1. پارامترها
| ورودی/خروجی | ولتاژ ترمینال KNX | 21-30 ولت DC |
| جریان ترمینال KNX | 3±1 میلی آمپر | |
| توان کاری | ≤1 وات @24 ولت DC | |
| پارامتر سنسور | عملکرد | تشخیص حرکت PIR + سنسور نور روز |
| محدوده تشخیص | تنظیم ETS/از راه دور: 0-100% | |
| زمان نگهداری | تنظیم ETS: 3 ثانیه - 7200 ثانیه | |
| محدوده تشخیص شعاع (بر اساس 100% حساسیت) | 4-5 متر @ 25℃ بر اساس ارتفاع نصب 8 متر | |
| کنترل از راه دور | موجود | |
| ارتفاع نصب | 2.5-10 متر، مقدار معمول: 8 متر | |
|
زاویه تشخیص
|
120° | |
| کاربردمحیطسوراخ متهΦ55 میلی متردمای کار | -25℃...+50℃ (محدوده تشخیص ممکن است بر اساس دمای مختلف متفاوت باشد) | دمای نگهداری |
| -40℃~+80℃ | استاندارد گواهی | |
| گواهی | مطابق با CE | |
| الزامات زیست محیطی | مطابق با RoHS | رتبه IP |
| IP20 (نصب توکار) IP54 (نصب سطحی) | گارانتی | |
| 5 سال (به دلیل مشکل کیفیت محصول در کاربردهای داخلی موجود است) | “N/A” به معنای در دسترس نیست | |
| 2. عملکرد محصول | 3. ابعاد | |
| نصب توکار: | ||
نصب سطحی:
4. سیم کشی
پیشنهاد طرح سیم کشی:
1. پیشنهاد سیم کشی باس KNX به صورت دست به دست به انتها، ستاره ای یا درختی توصیه نمی شود تا از پایداری انتقال سیگنال اطمینان حاصل شود.
2. سیم کشی باس KNX کابل شیلددار استاندارد EIB KNX یا کابل شبکه Cat 6 را توصیه می کند. توصیه می شود طول سیم کشی باس از 400 متر تجاوز نکند و تعداد سنسورهای متصل به یک باس از 12 عدد تجاوز نکند.
3. تعداد سنسورهای متصل به یک باس باید ظرفیت بار فعلی منبع تغذیه را به طور کامل در نظر بگیرد: یعنی مجموع جریان های تمام دستگاه های KNX (از جمله سنسورها) نباید بیشتر از جریان بار منبع تغذیه KNX باشد.
5. محدوده تشخیص
6.
مقداردهی اولیه
پس از مسیریابی آدرس های فیزیکی و تنظیم پارامترهای کانال، این مراحل را دنبال کنید:
(1) رابط باس را وصل کنید.(2) باس و منبع تغذیه کمکی را روشن کنید (توجه: لطفاً اطمینان حاصل کنید که محصول دارای منبع تغذیه کمکی است؛ در غیر این صورت، ممکن است دستگاه به درستی کار نکند).
(3) کلید برنامه نویسی محصول را فشار دهید؛ چراغ LED قرمز می شود.
(4) از رابط باس برای دانلود آدرس فیزیکی از طریق نرم افزار ETS استفاده کنید. چراغ LED برنامه نویسی خاموش می شود تا نشان دهد که دانلود آدرس فیزیکی تکمیل شده است.
(5) پس از تنظیم پارامترهای برنامه مورد نیاز، برنامه را دانلود کنید.
(6) پس از دانلود برنامه، محصول وارد مقداردهی اولیه می شود. در طول مقداردهی اولیه، عملکرد تشخیص غیرفعال است. پس از 20 ثانیه، مقداردهی اولیه تکمیل می شود و محصول به طور معمول کار می کند.
توجه: لطفاً از آخرین نسخه ETS 5 یا 5.7.2 استفاده کنید. لطفاً فایل پیکربندی مهندسی ETS این سنسور را از کارکنان فروش ما دریافت کنید.
7. تنظیمات پیش فرض کارخانه
محدوده تشخیص: 100% زمان نگهداری: 30 ثانیه چراغ نشانگر: روشن
8. کنترل از راه دور MH18
با توجه به پیچیدگی فناوری محصول و تفاوت در محیط کاربرد، تضمین یک توصیف کاملاً دقیق یا کامل دشوار است، بنابراین این مشخصات فقط برای مرجع کاربر است.
ما حق ایجاد تغییرات در مشخصات محصول را بدون اطلاع به کاربر محفوظ می داریم و هیچ تعهد و تضمینی از نظر قانونی ارائه نمی دهیم. در عین حال، شرکت ما کاربران را تشویق می کند تا پس از استفاده از محصولات ما، محتوای مشخصات ما را تکمیل یا اصلاح کنند.
