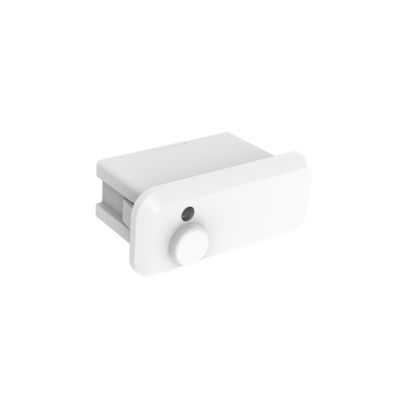

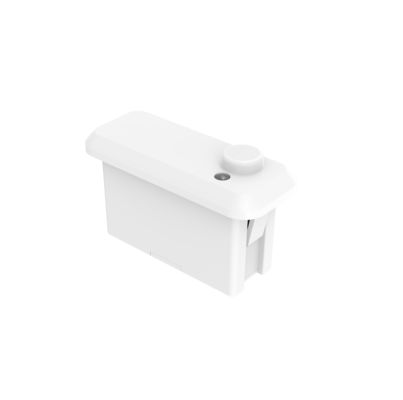

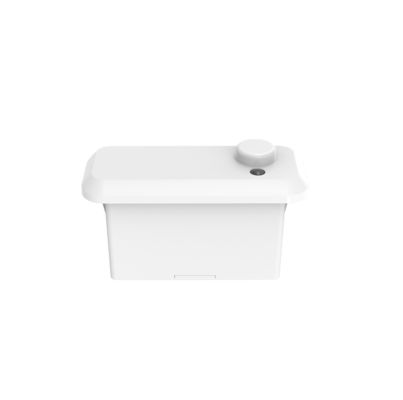

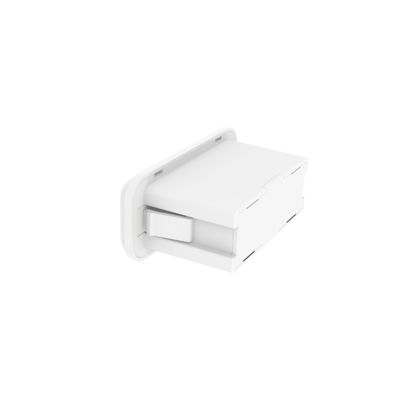

[ویژگی‌های محصول]

• سنسور تشخیص حضور داخلی، رابط استاندارد Zhaga Book20
• استفاده از فناوری آنتن مایکروویو اختصاصی 24 گیگاهرتز، پشتیبانی از حداکثر ارتفاع نصب 4 متر
• با فناوری RF آلمان، 5 سال گارانتی محصول
• عملکرد سنسور حرکت، حرکت جزئی و نور روز
• قابل استفاده برای سرویس‌های بهداشتی، اتاق نشیمن، آشپزخانه و سایر محیط‌هایی که نیاز به تشخیص حرکت و حرکت جزئی دارند
• ماژول بلوتوث Casambi، متصل به پلتفرم اینترنت اشیاء Casambi

[پارامترها]

[محدوده تشخیص]

نکات کاربردی

]نصب سنسور باید توسط یک برقکار حرفه‌ای انجام شود. لطفاً قبل از نصب، سیم‌کشی و تغییر پیکربندی، برق را قطع کنید.محصول قابلیت نفوذ خوبی در پلاستیک، چوب و غیره دارد، اما آنتن ماژول مایکروویو نباید در جلو یا نزدیک خود دارای لوازم فلزی یا پوشش فلزی، پوشش شیشه‌ای و غیره باشد، در غیر این صورت بر ارسال و دریافت آنتن تأثیر می‌گذارد.فاصله حسگری تحت تأثیر ارتفاع نصب، اندازه جسم مورد تشخیص، سرعت حرکت، تأثیر محیط نصب قرار می‌گیرد و فاصله حسگری در جهات مختلف درجه‌ای از تغییرپذیری خواهد داشت.آستانه نور روز در محیط آفتابی، بدون سایه و شرایط بازتاب پراکنده نور محیطی است. در دوره‌های زمانی، آب و هوا و محیط‌های مختلف، مقدار نور روز تشخیص داده شده توسط سنسور نور ممکن است متفاوت باشد.

فاصله نصب محصول توصیه می‌شود بیش از 1.5 متر باشد؛ فاصله نصب بین محصول و روتر باید بیش از 1.5 متر باشد تا از تداخل در عملکرد عادی سنسور مایکروویو جلوگیری شود.صفحه نصب محصول (مانند زیرلایه آلومینیومی، برد PCB) باید با صفحه آنتن ماژول مایکروویو اختلاف ارتفاع مشخصی داشته باشد و صفحه آنتن ماژول مایکروویو باید بیش از 5 میلی‌متر بالاتر از صفحه مجاور باشد تا بهترین اثر تشخیص حاصل شود.باید از منبع تغذیه رگوله‌شده DC با ولتاژ خروجی پایدار، جریان کم و ضریب ریپل پایین استفاده شود، ریپل منبع تغذیه باید کمتر از 50 میلی‌ولت باشد و حداقل جریان بار منبع تغذیه باید بیش از 120 میلی‌آمپر باشد و همچنین توصیه می‌شود یک خازن الکترولیتی حداقل 100 میکروفاراد در پایانه ورودی VCC منبع تغذیه نصب شود.نصب محصول تا حد امکان دور از تجهیزات فلزی بزرگ، لوله‌ها، دریچه‌های تهویه مطبوع، دریچه‌های اگزوز، دستگاه‌های دودزا و سایر صحنه‌ها، تا از تأثیر لرزش تجهیزات بر اثر تشخیص جلوگیری شود.ماژول مایکروویو باید از منبع تغذیه درایو AC دور باشد، از پل یکسوساز منبع تغذیه درایو، ترانسفورماتور، سوئیچینگ تیوب‌ها و سایر دستگاه‌های پرقدرت دور باشد تا از تداخل سیگنال‌های فرکانس بالا در عملکرد عادی ماژول مایکروویو جلوگیری شود.طراحی محصول: سطح آنتن ماژول مایکروویو و مدارهای مجاور آن باید از جریان‌های بزرگ دور باشند، از ترانسفورماتورها یا قطعات فرکانس بالا در نزدیکی اجتناب شود، فاصله تا حد امکان بیش از 10 میلی‌متر باشد.هنگام سیم‌کشی، سمت آنتن و سمت قطعات در پشت محصول نباید با سیم‌ها پوشانده شود یا جریان‌های بزرگ از آن عبور کند، تا بر عملکرد عادی سنسور تأثیر نگذارد.جلوی محصول و اطراف آن نمی‌تواند مجهز به لوازم فلزی یا بلوک شیشه‌ای باشد، تا بر عملکرد عادی سنسور تأثیر نگذارد، در حالی که ضخامت پلاستیک تا حد امکان کمتر از 1 میلی‌متر انتخاب شود، ضخامت زیاد بر تشخیص ماژول‌های مایکروویو و جهت‌دهی تأثیر می‌گذارد؛ فاصله بین صفحه آنتن مایکروویو و پوسته باید بیش از 3.2 میلی‌متر باشد.صفحه آنتن محصول و صفحه فلزی (زیرلایه آلومینیومی، پوسته آهنی) نیاز به اختلاف ارتفاع مشخصی دارند، فاصله توصیه شده بیش از 0.5 میلی‌متر است.هنگامی که ساختار محصول، حالت/مدار منبع تغذیه، پوشش جلوی آنتن سنسور و غیره تغییر می‌کند، لطفاً تولیدکننده سنسور را برای تأیید مطلع کنید تا از کارکرد نادرست محصول جلوگیری شود. در غیر این صورت، تولیدکننده هیچ مسئولیتی در قبال ناهنجاری‌ها نخواهد داشت.
