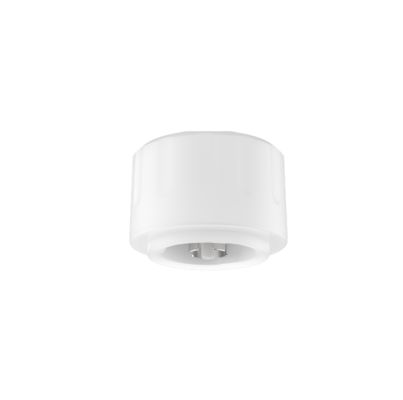

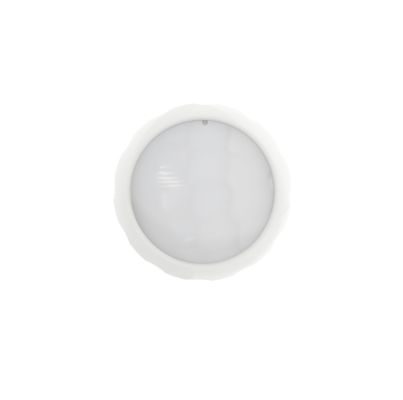

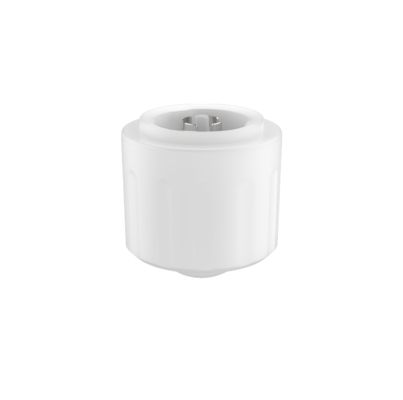

سنسور حرکتی بی‌سیم PIR 12 ولت DC با شبکه 2.4G، قابلیت برداشت نور روز، حداکثر ارتفاع نصب 12 متر MC079D IR ZB
| Place of Origin | Shenzhen, China |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| قیمت | قابل مذاکره |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
جزئیات محصول
| ولتاژ عملیاتی | 12 ± 1VDC | جریان عملیاتی | 5ma 35 35 |
|---|---|---|---|
| سیگنال خروجی | سیگنال کم نور 0-10 ولت | ارتفاع نصب | 10 متر (حداکثر 12 متر) |
| دمای عملیاتی | -20 ℃ -55 | گواهی | CE |
| طول عمر | 5 سال ضمانت@ta | ||
| برجسته کردن | حسگر حرکتی بی‌سیم 12Vdc,حسگر PIR شبکه 2.4G,آشکارساز حرکت برداشت نور روز |
||
توضیحات محصول
سنسور حرکت بی‌سیم PIR 12 ولت DC با شبکه 2.4G
قابلیت برداشت نور روز، حداکثر نصب 12 متر
مشخصات محصول
| ویژگی | مقدار |
|---|---|
| ولتاژ کاری | 12±1 ولت DC |
| جریان کاری | 35±5 میلی آمپر |
| سیگنال خروجی | سیگنال کم نور 0-10 ولت |
| ارتفاع نصب | 10 متر (حداکثر 12 متر) |
| دمای کاری | -20 تا 55 درجه سانتیگراد |
| گواهینامه | CE |
| طول عمر | 5 سال گارانتی در دمای محیط |
ویژگی‌های محصول
- ورودی 12 ولت DC، مناسب برای سیستم‌های DC یا درایور LED با خروجی برق کمکی 12 ولت DC
- ترمینال کم نور 0-10 ولت، 3 مرحله‌ای یا 2 مرحله‌ای اختیاری است، ناحیه تشخیص قابل تنظیم است
- سنسور تشخیص حرکت PIR
- حداکثر ارتفاع نصب داخلی 12 متر است
- تمام پارامترهای سنسور را می‌توان با کنترل از راه دور تنظیم کرد
- پشتیبانی از شبکه بی‌سیم 2.4G
پارامترهای فنی
| ورودی | |
|---|---|
| ولتاژ نامی | 12±1 ولت DC |
| جریان کاری | 35±5 میلی آمپر |
| ولتاژ ریپل | <100 میلی ولت پیک به پیک |
| خروجی | |
| سیگنال خروجی | سیگنال کم نور 0-10 ولت |
| پارامترهای سنسور | |
| حالت تشخیص | تشخیص PIR |
| ناحیه تشخیص | 25%/50%/75%/100% (تنظیم با کنترل از راه دور) |
| زمان نگهداری | 5 ثانیه/30 ثانیه/1 دقیقه/3 دقیقه/5 دقیقه/10 دقیقه/20 دقیقه/30 دقیقه (تنظیم با کنترل از راه دور) |
| دوره آماده به کار | 0 ثانیه/10 ثانیه/1 دقیقه/3 دقیقه/5 دقیقه/10 دقیقه/30 دقیقه/+∞ (تنظیم با کنترل از راه دور) |
| سطح کم نور آماده به کار | 10%/20%/30%/50% (تنظیم با کنترل از راه دور) |
| سنسور نور روز | نور روز معمولی: 5 لوکس/15 لوکس/30 لوکس/50 لوکس/100 لوکس/150 لوکس/غیرفعال (تنظیم با کنترل از راه دور) (بازتاب نور محیطی) |
| برداشت نور روز | 100 لوکس/200 لوکس/300 لوکس/400 لوکس/500 لوکس/600 لوکس/غیرفعال (ورود به حالت برداشت نور روز؛ مراجعه به دفترچه راهنمای کنترل از راه دور) |
| ناحیه تشخیص (شعاع) | ارتفاع نصب سقفی 12 متر: r≥4 متر در سرعت 0.3 متر بر ثانیه، r≥3 متر در سرعت 1 متر بر ثانیه |
| ارتفاع نصب | 10 متر (حداکثر 12 متر) |
| پارامترهای بی‌سیم | |
| فرکانس کاری | 2.4 گیگاهرتز |
| توان ارسالی | 6dBm |
| گره‌های گروهی | حداکثر 32 عدد (یک گروه) |
| فاصله ارسالی | حداکثر 15 متر انتقال نقطه به نقطه |
| محیط | |
| دمای کاری | -20 تا 55 درجه سانتیگراد |
| دمای ذخیره‌سازی | -40 تا 80 درجه سانتیگراد، رطوبت ≤ 85% (بدون میعان) |
| استانداردهای گواهینامه | |
| تایید شده | CE UL |
| الزامات زیست محیطی | مطابق با الزامات RoHS 2.0، Reach |
| رتبه IP | IP65 |
| سایر | |
| سیم‌کشی | کانکتور استاندارد Zhaga Book 18 |
| نصب | خارجی |
| بسته بندی | تخته مقوا + جعبه (K=A) |
| وزن خالص | 39±2 گرم |
| طول عمر | 5 سال گارانتی در دمای محیط |
شرح عملکرد
| عملکرد | تنظیم |
|---|---|
| عملکرد روشن/خاموش | تنظیم دوره آماده به کار روی "0 ثانیه" |
| کم نور شدن 2 مرحله‌ای | تنظیم دوره آماده به کار روی "+∞" |
| کم نور شدن 3 مرحله‌ای | تنظیم دوره آماده به کار روی "10 ثانیه/1 دقیقه/3 دقیقه/5 دقیقه/10 دقیقه/30 دقیقه" |
| برداشت نور روز | تنظیم از راه دور حالت DH + سنسور نور روز 100 لوکس/200 لوکس/300 لوکس/400 لوکس/500 لوکس/600 لوکس |
| عملکرد شبکه | تنظیم گروه کنترل از راه دور (مثال: 1 تا 16)، تنظیم سیگنال دریافتی Rx |
اطلاعات محصول
ابعاد (واحد: میلی متر)
سیم‌کشی
دستورالعمل نصب (Zhaga Book 18 قابل نصب چرخشی است)
توجه: هنگام نصب، لطفاً توجه داشته باشید که صفحه آنتن مایکروویو نباید توسط فلز مسدود شود.
محدوده تشخیص
کنترل از راه دور MH17
راه اندازی اولیه
پس از روشن شدن، سنسور به مدت 45-60 ثانیه گرم می‌شود و سپس شروع به کار می‌کند.
تنظیمات پیش‌فرض
حساسیت: 100%، زمان نگهداری: 5 ثانیه، سنسور نور روز: غیرفعال، دوره آماده به کار: 0 ثانیه، سطح کم نور آماده به کار: 10%
اطلاعیه کاربرد
- سنسور باید توسط یک برقکار حرفه‌ای نصب شود. لطفاً قبل از نصب، سیم‌کشی و تغییر پارامترها، برق را قطع کنید.
- سنسور PIR نمی‌تواند از هیچ ماده‌ای عبور کند، لطفاً مطمئن شوید که مانعی بین سنسور و افراد/اشیاء در حال حرکت وجود ندارد.
- تشخیص افراد توسط سنسور ممکن است دشوار باشد اگر در زمستان سرد لباس‌های ضخیم پوشیده باشند.
- سیگنال‌های حرارتی به عنوان سیگنال‌های حرکتی در نظر گرفته می‌شوند و سنسور را فعال می‌کنند. از روبرو کردن سنسور با تهویه مطبوع یا سایر منابع گرمایشی خودداری کنید.
- سنسور فقط برای استفاده داخلی است. نور خورشید در فضای باز می‌تواند بر تشخیص سنسور تأثیر بگذارد.
- به دلیل بهبود مستمر، محتوای این دستورالعمل ممکن است بدون اطلاع قبلی تغییر کند.
- عملکرد کم نور شدن ممکن است هنگام کار با درایورهای مختلف 0-10 ولت متفاوت باشد.
آستانه نور روز در یک محیط آفتابی بدون سایه و بازتاب پراکنده نور محیطی اندازه‌گیری می‌شود. سطح لوکس محیطی ممکن است در محیط‌های مختلف، آب و هوا، اقلیم، زمان روز و فصل متفاوت باشد.
فاصله تشخیص به ارتفاع افراد، ارتفاع نصب، زاویه نصب، دمای محیط کاری و غیره مربوط است. هنگامی که دمای محیط به محدوده دمای بدن انسان (36-37 درجه سانتیگراد / 96.8-98.6 درجه فارنهایت) نزدیک می‌شود، تشخیص حرکت PIR به طور قابل توجهی ضعیف می‌شود یا پاسخ نمی‌دهد. هنگامی که دمای محیط یا دمای سینی LED بالاتر از 55 درجه سانتیگراد / 131 درجه فارنهایت باشد، ممکن است فعال‌سازی کاذب رخ دهد، لطفاً سعی کنید حساسیت تشخیص را برای بهبود کاهش دهید. اگر فعال‌سازی کاذب ادامه یابد، سنسور PIR نباید برای استفاده در فضا مناسب باشد.
ناحیه تشخیص داده شده یک مقدار معمولی است که توسط تست‌کنندگان با قد 165 سانتی‌متر در یک محیط باز داخلی اندازه‌گیری شده است.
این محصول باید با منبع تغذیه DC با ولتاژ پایدار که ولتاژ ورودی آن پایدار و ضریب ریپل آن کم است (ضریب ریپل کمتر از 100 میلی ولت؛ جریان بار بیشتر از 25 میلی آمپر) استفاده شود.
هنگام نصب در محیط جدید، لطفاً قبل از نصب انبوه، حداقل 5 عدد محصول را نصب و آزمایش کنید.
نکات استفاده از سنسور PIR
PIR یک سنسور مادون قرمز پیروالکتریک است که تغییرات در پرتوهای مادون قرمز را تشخیص می‌دهد. لطفاً در استفاده واقعی به موارد زیر توجه کنید، مانند: تشخیص منابع حرارتی غیر از بدن انسان، عدم تغییر دمای منبع حرارتی یا عدم حرکت منبع حرارتی، و سایر عوامل محیطی مرتبط و نقض اصول کاربرد PIR تأثیر می‌گذارند.
هنگام تشخیص منابع حرارتی غیر از بدن انسان به دلیل پدیده‌های زیر، PIR ممکن است به اشتباه فعال شود:
- هنگامی که حیوانات کوچک وارد محدوده تشخیص می‌شوند
- هنگامی که پرتوهای مادون قرمز دور از نور خورشید، چراغ‌های جلوی خودرو، لامپ‌های رشته‌ای و غیره مستقیماً به سنسور برخورد می‌کنند
- هنگامی که دما در محدوده تشخیص به دلیل هوای گرم، هوای سرد از تجهیزات گلخانه سرد، بخار آب از رطوبت‌سازها و غیره به شدت تغییر می‌کند.
هنگام تشخیص منابع حرارتی به دلیل پدیده‌های زیر، PIR ممکن است فعال نشود:
- هنگامی که موادی مانند شیشه و اکریلیک وجود دارند که انتقال پرتوهای مادون قرمز دور را بین سنسور و جسم تشخیص مسدود می‌کنند.
- منبع حرارتی در محدوده تشخیص به سختی حرکت می‌کند یا با سرعت بالا حرکت می‌کند.
