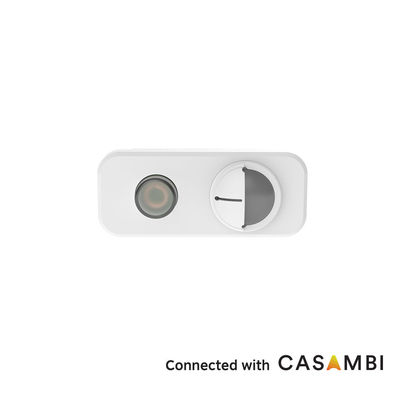

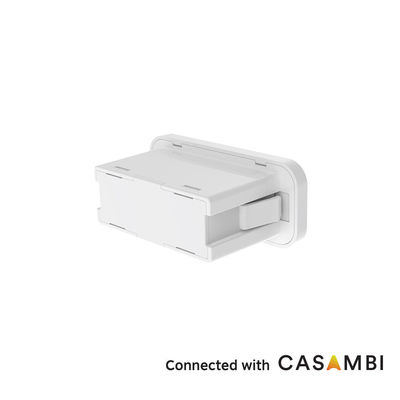

سنسور حرکت PIR کاسامبی، دیمینگ ۰-۱۰ ولت، مناسب برای کاربرد اداری MC182D IR B1

• رابط استاندارد بین المللی Zhaga BooK20
• حداکثر ارتفاع نصب 4 متر
• 5 سال گارانتی
• مناسب برای دفاتر باز، دفاتر انفرادی
• سنسور حرکت PIR، عملکرد سنسور نور روز
• ماژول بلوتوث کاسامبی، متصل به پلتفرم اپلیکیشن کاسامبی

ابعاد (واحد: میلی متر)

عملکرد

سیم کشی

پس از روشن کردن برق، سنسور به مدت 45-60 ثانیه گرم می شود و سپس شروع به کار می کند.

حساسیت: 100%، زمان نگهداری: 5 ثانیه، سنسور نور روز: غیرفعال، دوره آماده به کار: 0 ثانیه، سطح دیمینگ آماده به کار: 10%

• سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی و تغییر پارامترها، برق را قطع کنید.
• سنسور PIR نمی تواند از هیچ ماده ای عبور کند، لطفاً اطمینان حاصل کنید که هیچ مانعی بین سنسور و افراد/اشیاء در حال حرکت وجود ندارد.
• تشخیص افراد توسط سنسور ممکن است دشوار باشد اگر در زمستان سرد لباس ضخیم پوشیده باشند.
• سیگنال های حرارتی به عنوان سیگنال های حرکتی برای فعال کردن سنسور تلقی می شوند. از روبرو کردن سنسور با تهویه مطبوع یا سایر منابع گرمایشی خودداری کنید.
• سنسور فقط برای استفاده در داخل ساختمان است. نور خورشید در فضای باز می تواند بر تشخیص سنسور تأثیر بگذارد.
• به دلیل بهبود مستمر، محتوای این دستورالعمل ممکن است بدون اطلاع قبلی تغییر کند.
• عملکرد دیمینگ ممکن است هنگام کار با درایورهای مختلف 0-10 ولت متفاوت باشد.
• آستانه نور روز در یک محیط آفتابی بدون سایه و بازتاب نور محیطی پراکنده اندازه گیری می شود. سطح لوکس محیطی در محیط های مختلف، آب و هوا، اقلیم، زمان روز و فصل می تواند متفاوت باشد.
• فاصله تشخیص به ارتفاع افراد، ارتفاع نصب، زاویه نصب، دمای محیط کاری و غیره مربوط می شود. هنگامی که دمای محیط به محدوده دمای بدن انسان (36 تا 37 درجه سانتیگراد) نزدیک می شود، تشخیص حرکت PIR به طور قابل توجهی ضعیف می شود یا پاسخگو نخواهد بود. هنگامی که دمای محیط یا دمای سینی LED بالاتر از 55 درجه سانتیگراد باشد، ممکن است فعال سازی کاذب رخ دهد، لطفاً سعی کنید حساسیت تشخیص را برای بهبود کاهش دهید. اگر فعال سازی کاذب ادامه یافت، سنسور PIR نباید برای استفاده در فضا مناسب باشد.
• ناحیه تشخیص داده شده یک مقدار معمولی است که توسط تسترهای با ارتفاع 165 سانتی متر در یک محیط باز داخلی اندازه گیری شده است.
• این محصول باید با منبع تغذیه DC با ولتاژ پایدار که ولتاژ ورودی آن پایدار و ضریب ریپل آن کم است (ضریب ریپل کمتر از 100 میلی ولت؛ جریان بار بیشتر از 25 میلی آمپر) استفاده شود.
• هنگام نصب در محیط جدید، لطفاً ابتدا حداقل 5 محصول را نصب و تست کنید قبل از نصب انبوه.
• PIR یک سنسور مادون قرمز پیروالکتریک است که تغییرات در پرتوهای مادون قرمز را تشخیص می دهد. لطفاً در استفاده واقعی به موارد زیر توجه کنید، مانند: تشخیص منابع حرارتی غیر از بدن انسان، دمای منبع حرارتی تغییر نمی کند یا منبع حرارتی حرکت نمی کند، و سایر عوامل محیطی مرتبط و نقض اصل کاربرد PIR تأثیر می گذارد.
• هنگام تشخیص منابع حرارتی غیر از بدن انسان به دلیل پدیده های زیر، PIR ممکن است به اشتباه فعال شود:
  1. هنگامی که حیوانات کوچک وارد محدوده تشخیص می شوند
  2. هنگامی که پرتوهای مادون قرمز دور از نور خورشید، چراغ های جلوی خودرو، لامپ های رشته ای و غیره مستقیماً سنسور را در معرض دید قرار می دهند
  3. هنگامی که دما در محدوده تشخیص به دلیل هوای گرم، هوای سرد از تجهیزات گلخانه ای سرد، بخار آب از رطوبت سازها و غیره به شدت تغییر می کند.
• هنگام تشخیص منابع حرارتی به دلیل پدیده های زیر، PIR ممکن است فعال نشود:
  1. هنگامی که موادی مانند شیشه و اکریلیک وجود دارند که انتقال پرتوهای مادون قرمز دور را بین سنسور و جسم تشخیص مسدود می کنند.
  2. منبع حرارتی در محدوده تشخیص به سختی حرکت می کند یا با سرعت بالا حرکت می کند.
