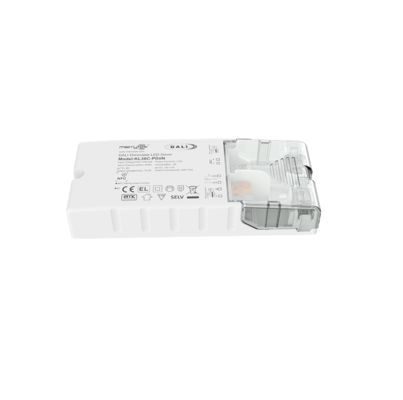

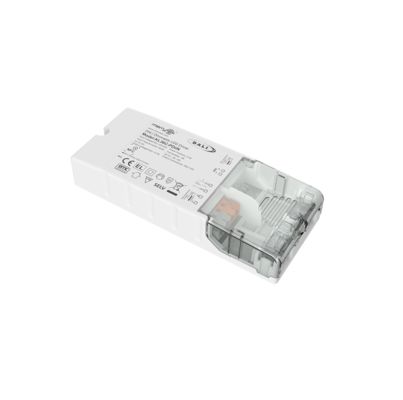

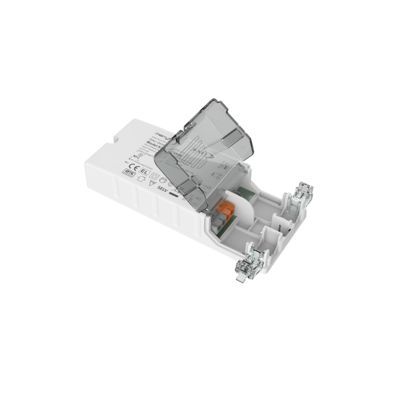

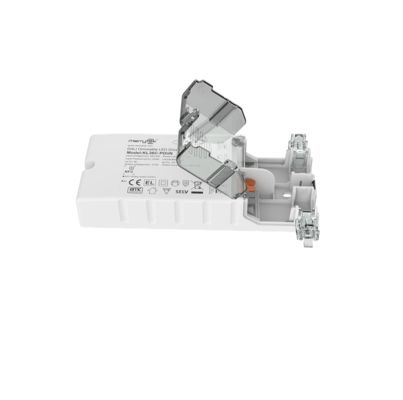

استفاده آسان سری 36W NFC برنامه ریزی شده راننده LED DALI2 خفیف راننده الکترونیکی LED خروجی از 500mA به 1100mA

  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
محل منبع چین
نام تجاری Merrytek
گواهی CE
شماره مدل kl36c-pdiin
مقدار حداقل تعداد سفارش 100
قیمت قابل مذاکره
جزئیات بسته بندی جعبه سفید + کارتن، 50 عدد / CTN
زمان تحویل 1 ، نمونه و سفارش کوچک: ظرف 5 روز کاری پس از دریافت پرداخت خود. 2 ، سفارش فله: 3-4 هفته پس از دریافت
شرایط پرداخت T/T یا PayPal
قابلیت ارائه 10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
ولتاژ ورودی دارای امتیاز 220-240Vac 50Hz /60Hz محدوده ولتاژ ورودی DC 200-240Vdc
حالت عملیاتی جریان پایدار روش کنترل NFC DRIVER DRIVER DALI2 LED قابل برنامه ریزی و کم رنگ
عامل قدرت 95 ≥ کارایی 88%
جاری 500-1100ma بعد 154x63x28mm
رتبه IP IP20 ضمانت 5 سال
برجسته کردن

راننده LED 36 وات قابل خاموش کردن,راننده LED کمرنگ DALI2,500mA-1100mA راننده جریان ثابت

,

DALI2 dimming LED driver

,

500mA-1100mA constant current driver
پیام بگذارید
توضیحات محصول

سری آسان استفاده 36W NFC برنامه ریزی شده راننده LED DALI2 خاموش کننده راننده الکترونیکی LED خروجی از 500mA تا 1100mA



1شرح

- بدون فلک زدن برای کل محدوده کم رنگ

-تکنولوژی NFC برای برنامه نویسی بی سیم

-قدرت آماده سازی کمتر از 0.5W

رابط DALI DT6

-عملیات اضطراری DC DT19

- حفاظت: مدار کوتاه / بیش از دمای / بیش از ولتاژ

-جبران خسارت CLO

- کاهش جریان برای دمای محیط بالا

-PushDIM با عملکرد حافظه

-سیم کشی سریع، راحت و صرفه جویی در زمان

- 5 سال گارانتی



2.پارامترها

ورودی ولتاژ کار 198-264Vac 50Hz/60Hz
ولتاژ ورودی نامی 220-240Vac 50Hz/60Hz
محدوده ولتاژ ورودی DC 200-240Vdc
جریان ورودی 0.19A مکس
جریان ورودی <15A (بسیار طول پالس نیمه جریان100μs) @230Vac
فاکتور قدرت ((@ 230V100% بار) ≥ 0.95
تحریف هارمونیک کل معمولاً:15% (@230Vac، 100٪ بار)
قدرت آمادگی ≤0.5W (@230Vac هنگامی که DALI خاموش می شود)
بهره وری ((@ 230Vac، 100٪ بار) حداکثر 88 درصد
روش سیم کشی قطر قطر سیم:0.75-2,5 میلی متر2

قطع کننده اتوماتیک

(برآورد جریان در سیم)

 نوع B10 B13 B16 B20 B25 /
شماره 20 25 35 45 55 /
نوع C10 C13 C16 C20 C25 C32
شماره 35 50 55 75 95 120
تولید حالت کار جریان ثابت
نوع بار LED
الزامات ریپل (فلیکرینگ یا بدون فلیکرینگ) مقدار فلکر: کمتر از 5٪ برای کل محدوده کمرنگ
زمان شروع <1s (@230Vac) ؛ <0.5s (@200Vdc)
ولتاژ خروجی بدون بار 68 ولت DC Max
محدوده ولتاژ خروجی بار 9-50 ولت DC
قدرت خروجی با بار کامل حداکثر 36 وات
جریان خروجی بار 500-1100mA
جریان ثابت و ولتاژ دقیق دقت جریان ثابت ±5٪
روش سیم کشی قطر قطر سیم: 0.75-1.5mm2
روش کنترل ضلعی اصلی PUSH کمر فشار اولیه (حداکثر طول سیم سرب:20m)
کم رنگ کردن DALI کم رنگ شدن DALI (حداکثر طول سرب: 300m)
محدوده کم نور ضلعی اصلی PUSH و DALI: 0%-100%
استثناPچرخشRمعادلات خروجی بیش از دمای
حفاظت		 بله، بدون عملکرد خود بازیابی (می تواند مورد بررسی قرار گیرد)
حفاظت از مدار کوتاه خروجی بله، بدون عملکرد خود بازیابی (می تواند مورد بررسی قرار گیرد)

کار کردن

محیط زیست

 دمای کار / رطوبت -25°C ~ 50°C رطوبت: 85٪ (غیر منجمد)
دمای نگهداری/رطوبت -40°C~80°C، رطوبت: 85٪ (غیر منجمد)
حداکثر دمای مورد ((Tc) 85°C

امنیت

و EMC

 استاندارد EMC EN55015 EN61547 EN61000-3-2
استاندارد پروتکل DALI IEC62386-102، IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
استاندارد ایمنی EN61347-1 EN61347-2-13
گواهینامه CE
ولتاژ مقاومت 3750Vac، 5mA، 60s ( ورودی L N - خروجی SEC )
سایر محصولات درجه حفاظت IP20
نوع حفاظت کلاس دوم
نوع نصب تاسیسات مستقل
ابعاد 154*63*28 میلی متر
عملکرد حافظه ی سیاه شدن بله، حافظه ی PUSH
همگام سازی کمرنگ کردن PUSH

موازی: حداکثر 15 واحد

سری: حداکثر 25 واحد
الزامات بسته بندی کیسه PE + جعبه kraft + کتابچه راهنما + پارتیشن + جعبه بیرونی (K=A)
وزن 179.5±5g
زندگی 5 سال @Ta با بار کامل
توجه: تمام پارامترها در ولتاژ ورودی 230VAC و محیط 25 درجه آزمایش می شوند، مگر اینکه مشخص شود.



3ابعاد (واحد: میلی متر)

استفاده آسان سری 36W NFC برنامه ریزی شده راننده LED DALI2 خفیف راننده الکترونیکی LED خروجی از 500mA به 1100mA 0استفاده آسان سری 36W NFC برنامه ریزی شده راننده LED DALI2 خفیف راننده الکترونیکی LED خروجی از 500mA به 1100mA 1

4. نمودار سیم کشی

استفاده آسان سری 36W NFC برنامه ریزی شده راننده LED DALI2 خفیف راننده الکترونیکی LED خروجی از 500mA به 1100mA 2

شکل ADALIکم رنگمینگ

استفاده آسان سری 36W NFC برنامه ریزی شده راننده LED DALI2 خفیف راننده الکترونیکی LED خروجی از 500mA به 1100mA 3استفاده آسان سری 36W NFC برنامه ریزی شده راننده LED DALI2 خفیف راننده الکترونیکی LED خروجی از 500mA به 1100mA 4

انگشت.بدکمه ی Dim رو فشار بدهمینگ





5. کم کردن

استفاده آسان سری 36W NFC برنامه ریزی شده راننده LED DALI2 خفیف راننده الکترونیکی LED خروجی از 500mA به 1100mA 5

6منحنی کم نور

استفاده آسان سری 36W NFC برنامه ریزی شده راننده LED DALI2 خفیف راننده الکترونیکی LED خروجی از 500mA به 1100mA 6

7.تنظیم فعلی دنده

KL36C-PDiiN
جریان ((mA) پوماکس ((W)) خارج ((V)
500 25.0 9 ٪ 50
550 27.5 9 ٪ 50
600 30.0 9 ٪ 50
650 32.5 9 ٪ 50
700 35.0 9 ٪ 50
750 36.0 9 ٪ 48
800 36.0 9 ٪ 45
850 35.7 9 ٪ 42
900 36.0 9 ٪ 40
950 36.1 9 ٪ 38
1000 36.0 9 ٪ 36
1050 35.7 9 ٪ 34
1100 36.3 9 ٪ 33

مجموعه داده های جریان معمولی برای انتخاب مدل های لامپ LED برای مرجع است. سطوح جریان بیشتری را می توان با استفاده از NFC با استفاده از APP تلفن همراه تنظیم شده در مراحل 1mA تنظیم کرد.

استفاده آسان سری 36W NFC برنامه ریزی شده راننده LED DALI2 خفیف راننده الکترونیکی LED خروجی از 500mA به 1100mA 7

کد رو اسکن کن تا NFC Merrytek رو دانلود کنی



8. ON/OFF و توصیف عملکرد کمرنگ

A. فشار کوتاه بر روی کلید PUSH (زمان فشار کوتاه 0.1s-1s) ، راننده LED روشن یا خاموش می شود.

ب. ضلعی: کلید PUSH را فشار دهید و نگه دارید (1s-8s) ، راننده LED می تواند ضلعی، روشن شدن یا ضلعی را به دست آورد، محدوده ضلعی 2-100٪ است.

C. حافظه: PUSH dimming دارای یک عملکرد حافظه کم نور است.

D. همگام سازی خفیف: قدرت متصل به یک سوئیچ PUSH را می توان با فشار دادن و نگه داشتن سوئیچ PUSH برای مدت طولانی تر از 15 ثانیه همگام سازی کرد.

E. حالت کمرنگ DALI: منبع برق را به سیستم DALI متصل کنید و می تواند توسط میزبان DALI کمرنگ شود. محدوده کمرنگ 0-100٪ است.



9. مسائلی که نیاز بهAتنيشن

1) رشته LED باید قبل از روشن کردن قدرت ورودی به بار متصل شود، در غیر این صورت رشته LED ممکن است آسیب ببیند.

2) پس از خاموش کردن ورودی درایو LED، ولتاژ باقیمانده در خروجی وجود دارد که می تواند برای حدود 3 دقیقه حفظ شود.

3) قبل از تنظیم پارامترها توسط NFC، لطفا مطمئن شوید که راننده خاموش شده است.
