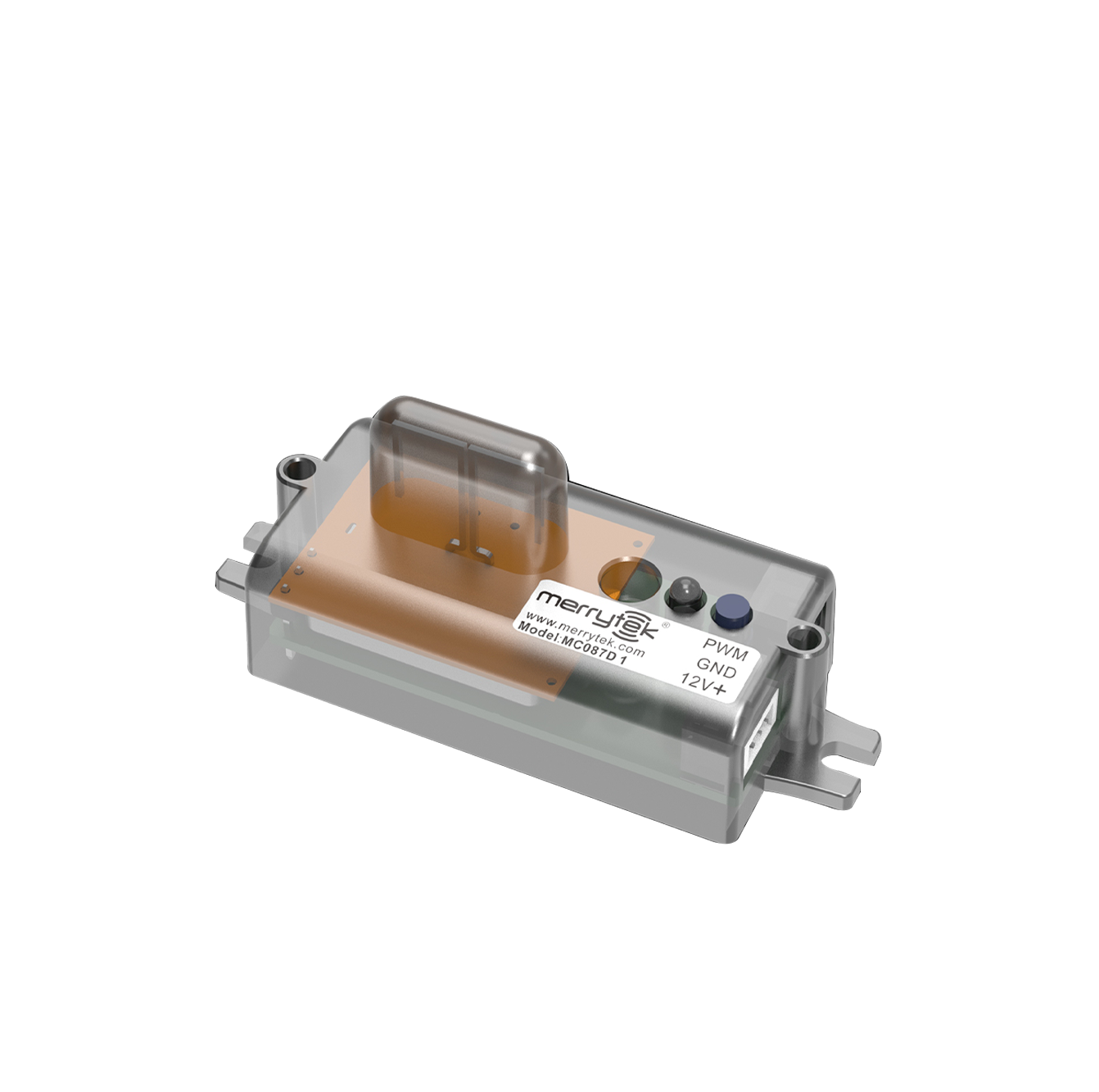

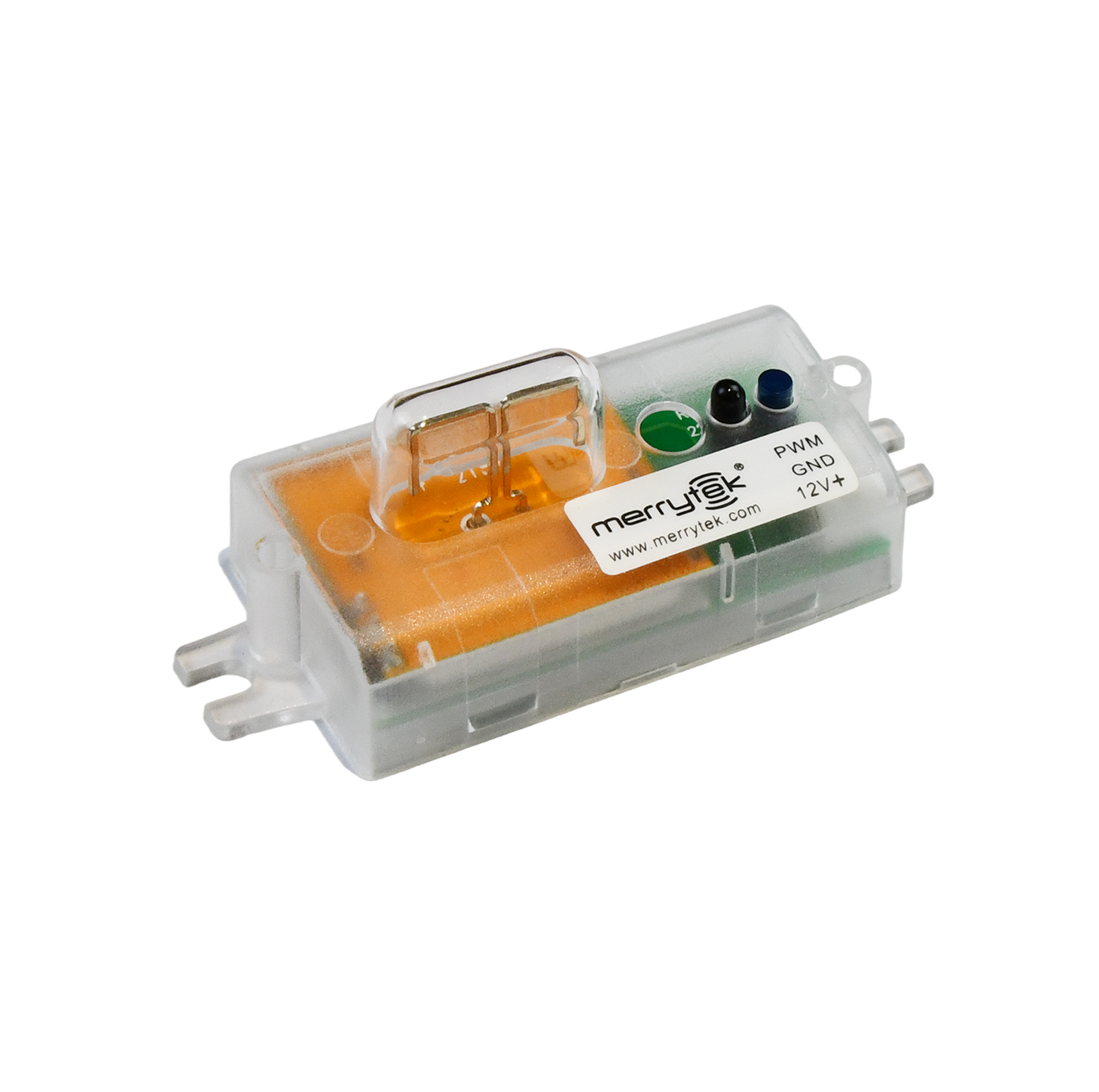

سنسور 12Vdc PWM Dimming، تابع اولویت نور روز، با تنظیم سوئیچ DIP
| محل منبع | چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | RED |
| شماره مدل | MC087d 1 |
| مقدار حداقل تعداد سفارش | 100 قطعه |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | کارت +کارتن （k = a） |
| زمان تحویل | <i>within 5 working days for sample and small order;</i> <b>ظرف 5 روز کاری برای نمونه و سفارش کوچک؛< |
| شرایط پرداخت | T/T ، Western Union |
| قابلیت ارائه | 10000 عدد در ماه |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ولتاژ ورودی | 7.5-12vdc | ولتاژ دارای امتیاز | 12 ولت DC |
|---|---|---|---|
| حالت کار | سیگنال کم نور PWM PWM | منطقه تشخیص | 100 ٪/50 ٪ |
| ارتفاع نصب | 3 متر (حداقل 6 متر) | بسامد عملیاتی | 5.8 گیگاهرتز ± 75 مگاهرتز، باند ISM. |
| طول عمر | 5 سال ضمانت@ta | ||
| برجسته کردن | سنسور کمرنگ 12Vdc PWM,حسگر حرکت اولویت نور روز,سنسور مایکروویو سوئیچ DIP,daylight priority motion sensor,DIP switch microwave sensor |
||
توضیحات محصول
سنسور 12Vdc PWM Dimming، تابع اولویت نور روز، با تنظیم سوئیچ DIP
ویژگی ها
- از آنتن مايکروويويي با قدرت بالا و ثبت شده توسط ميري تک استفاده ميکنه، انعطاف پذيري بيشتري در محیط فلزي
- ماژول مایکروویو و سنسور نور روز ساخته شده، ورودی 12 ولت DC و خروجی سیگنال کمرنگ PWM
- اندازه برش: 10mmx40mm مناسب برای اکثر چراغ های پوشش
- تمام پارامترها را می توان با سوئیچ های غوطه ور تنظیم کرد
- 5 سال گارانتی
پارامترها
| ورودی | |
|---|---|
| محدوده ولتاژ ورودی | 7.5-12VDC |
| ولتاژ ورودی نامی | 12 ولت DC |
| جریان عملیاتی | <25mA |
| ولتاژ ریپل | <100mVp-p |
| تولید | |
| حالت کار | سیگنال ضخیم کننده 5 ولت PWM |
| پارامترهای سنسور | |
| فرکانس کار | 5.8 GHz ±75 MHz، باند ISM. |
| قدرت انتقال | حداکثر 1 ميلي وات |
| منطقه شناسایی | ۱۰۰/۵۰٪ |
| زمان نگهداري | 5s/5min/10min/30min |
| دوره آماده سازی | 0s/3min/10min/+∞ |
| سنسور نور روز | اولویت 30Lux/50Lux/100lux/ غیر فعال کردن نور روز: ارزش ON / OFF (30Lux)50Lux / 150Lux 100Lux / 200Lux (شرایط بازتاب گسترده نور محیط) |
| سطح DIM آماده | ۱۰/۳۰٪ |
| تشخیص شعاع | ارتفاع نصب 3m، 1m/S ≥2.5m |
| ارتفاع نصب | ۳ متر (حداکثر ۶ متر) |
| زاویه شناسایی | 90°@Xz سطح / 130°@Yz سطح |
| محیط عملیاتی | |
| دمای کار | -25 درجه سانتیگراد... +70 درجه سانتیگراد |
| دمای ذخیره سازی | -40°C...+80°C رطوبت: 85٪ (غیر منجمد) |
| گواهینامه | |
| الزامات زیست محیطی | قرمز |
| سایر محصولات | |
| سیم کشی | 3-پین 2.0mm اتصال سریع |
| رتبه بندی IP | IP20 |
| نصب | تاسیسات پایه |
| ابعاد | ابعاد را ببینید |
| بسته بندی | کارت + کارتون ((K=A) |
| وزن خالص | 18 گرم |
| طول عمر | 5 سال گارانتی |
توجه: 1. "N/A" به معنای در دسترس نیست. 2. محدوده تشخیص سنسور مربوط به سرعت حرکت و اندازه شی حرکت، ارتفاع نصب، ارتفاع و زاویه نصب، محل نصب،بازتاب دهنده های اطراف سنسور و غیرهداده های موجود در این سند مقادیر معمولی هستند و توسط یک فرد 165 سانتی متر در یک فضای باز داخلی آزمایش می شوند. محدوده تشخیص در نصب دیوار در نصب سقف طولانی تر خواهد بود.لطفا حساسیت تشخیص را در نصب دیوار کاهش دهید یا با ما تماس بگیرید تا تنظیمات داده های سنسور را تایید کنید.
عملکرد
- عملکرد روشن/ خاموش (زمان آماده سازی به "0"s تنظیم شود)
- عملکرد کمر 2 مرحله ای (زمان آماده سازی به "+∞" تنظیم می شود)
- عملکرد ضلعی سه مرحله ای (مدت ایستادگی را به "10S/1min/3min/5min/10min/30min" تنظیم کنید)
- اولویت نور روز (سینسور نور روز باید به "30lux / 50lux / 100lux" تنظیم شود و دوره آماده سازی را به "+∞" تنظیم کند، سایر پارامترهای سنسور می توانند نیازهای واقعی را تنظیم کنند)
ابعاد (ملی متر)
سیم کشی
ساختار و نصب
نصب
توجه: آنتن سنسور باید حداقل 2 میلی متر بالاتر از سینی LED باشد.
الگوی تشعشعات
هنگامی که در ارتفاع 6 متر نصب می شود، سنسور با 50٪ منطقه تشخیص قادر به تشخیص سیگنال حرکت نیست.
شروع
بعد از روشن شدن ، سنسور به طور خودکار نور را در روشنایی 100٪ روشن می کند. پس از 10 ثانیه ، روشنایی پایین را روشن می کند. در طول راه اندازی ، سنسور قادر به تشخیص حرکت نیست.
تنظیمات کارخانه
منطقه تشخیص: 100٪، زمان انتظار: 5S، دوره آماده سازی: 0S، سطح کم نور آماده سازی: 10٪، سنسور نور روز: غیرفعال
اعلامیه درخواست
- سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفا قبل از نصب، سیم کشی یا تغییر پارامترها برق را خاموش کنید.
- مایکروویو نمی تواند به فلز نفوذ کند. محصول را در یک لامپ فلزی بسته یا یک لامپ فلزی نیمه بسته قرار ندهید و فلز یا شیشه نباید بالای محصول را پوشش دهد.اگر آنتن نیاز به عبور از صفحه فلزیلطفا مطمئن شوید که بالای سنسور نزدیک به صفحه فلزی است.
- فاصله بین هر سنسور تحرک باید بیشتر از 2 متر باشد. سنسور را از سوئیچ ها، روترها و سایر دستگاه های بی سیم برای جلوگیری از تداخل رادیویی، بیش از 1.5 متر نگه دارید.سطح آنتن ماژول مایکروویو نباید به طور مستقیم با ورودی AC و خروجی DC روبرو باشد تا از سیگنال های فرکانس پایین یا بالا جلوگیری شود که عملکرد عادی آنتن سنسور مایکروویو را تحت تاثیر قرار دهد.
- سیگنال های ارتعاش به عنوان سیگنال های متحرک برای تحریک سنسور در نظر گرفته می شوند. از استفاده از اشیایی که برای مدت طولانی در اطراف سنسور ارتعاش می کنند، مانند تجهیزات فلزی بزرگ، لوله ها،خروجی های تهویه مطبوع، دریچه های خروجی، دریچه های دستگاه خروجی دود، فن های تکان دهنده و غیره حیوانات خانگی در منطقه تشخیص ممکن است تشخیص را تحریک کند.
- سنسور فقط برای استفاده در داخل خانه است. اثر ضد آب برای استفاده در خارج از خانه تحت تاثیر قرار می گیرد. باد، باران و اجسام در حال حرکت در اطراف باعث تحریک نادرست می شود. هنگامی که سنسور در یک لامپ فلزی نصب می شود،سطح بازتاب دهنده فلزیلطفا حساسیت را کاهش دهید یا برای پشتیبانی فنی با تولید کننده تماس بگیرید.
- اين سنسور براي نصب در سقف مناسب است. اگر نصب در ديوار، فاصله تشخیص مايکروويو به شدت افزایش خواهد یافت،که ممکن است منجر به پدیده ای شود که مایکروویو از طریق دیوار عبور می کند یا لامپ را خاموش نمی کند. لطفا حساسیت را با 50٪ تنظیم کنید. اگر 50٪ نمی تواند استفاده شود، لطفا از نصب روی دیوار اجتناب کنید یا با تولید کننده برای ارائه پشتیبانی فنی تماس بگیرید.
- به دلیل بهبود مداوم، محتویات این دستورالعمل می تواند بدون اطلاع قبلی تغییر کند.
- درایورهای PWM مختلف، روشنایی پایین متفاوت. آستانه نور روز در یک محیط آفتابی بدون سایه و بازتاب گسترده نور محیط اندازه گیری می شود.سطح لوکس محیطی می تواند در محیط های مختلف متفاوت باشد، آب و هوا، آب و هوا، زمان روز و فصل
- فاصله حساسیت با سرعت حرکت اشیاء، اندازه اشیاء متحرک، ارتفاع نصب، زاویه نصب، محیط کار، مواد بازتاب دهنده و غیره مرتبط است.
- منطقه تشخیص داده شده مقدار معمولی است که با تست کننده های 165 سانتی متر در محیط باز داخلی اندازه گیری شده است.
- این محصول باید با یک منبع برق ثابت ولتاژ استفاده شود که ولتاژ ورودی آن پایدار است و عامل ریپل پایین است ((عامل ریپل کمتر از 100mV است؛ جریان بار بیشتر از 25mA است).
- هنگام نصب در محیط جدید، لطفا نصب و تست حداقل 5pcs محصول در ابتدا قبل از نصب انبوه.
