سنسور حرکت مایکروویو DC dimmable، کنترل از راه دور در دسترس، عملکرد اولویت نور روز

محل منبع	چین
نام تجاری	Merrytek
گواهی	CE
Model Number	MC176D 99
مقدار حداقل تعداد سفارش	100 قطعه
قیمت	قابل مذاکره
جزئیات بسته بندی	کیسه حباب + پارتیشن + جعبه بیرونی (K=A)
زمان تحویل	<i>within 5 working days for sample and small order;</i> <b>ظرف 5 روز کاری برای نمونه و سفارش کوچک؛<
شرایط پرداخت	T/T، وسترن یونیون
قابلیت ارائه	10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

جزئیات محصول

ولتاژ نامی	7.5-13VDC	جریان کار	16±2 میلی آمپر
سیگنال خروجی	سیگنال کم نور PWM PWM	بسامد کار	5.8 گیگاهرتز ± 75 مگاهرتز، باند ISM
ارتفاع نصب	3 متر (حداکثر 6 متر)	دمای کاری	داخلی: -25 ~ 60 ℃
طول عمر	5 سال ضمانت@ta
برجسته کردن	سنسور حرکت مایکروویو DC dimmable,سنسور حرکتی مایکروویو با کنترل از راه دور,حسگر حرکت مایکروویو با اولویت نور روز , microwave motion sensor with remote control , daylight priority microwave motion sensor

پیام بگذارید

توضیحات محصول

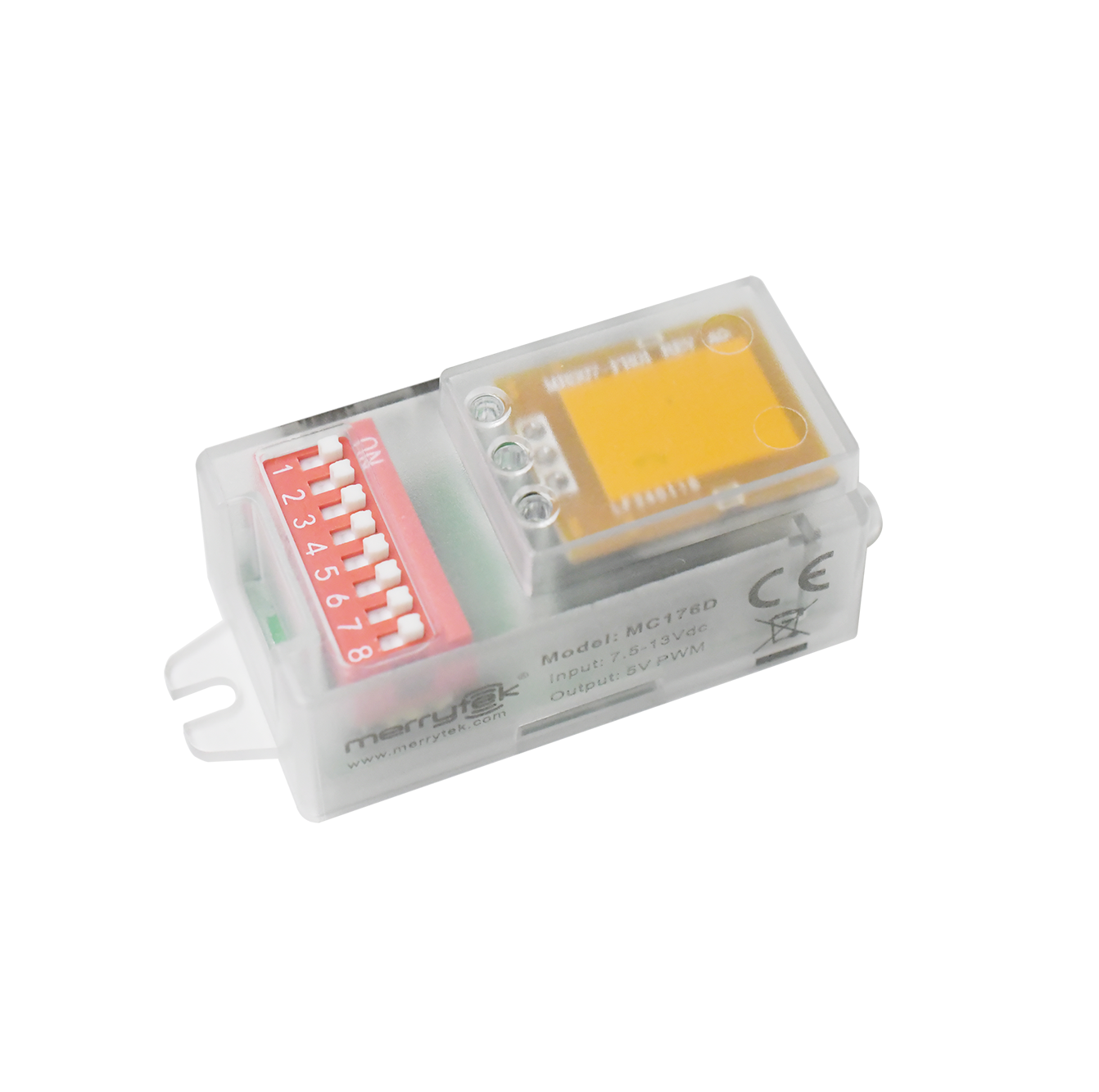

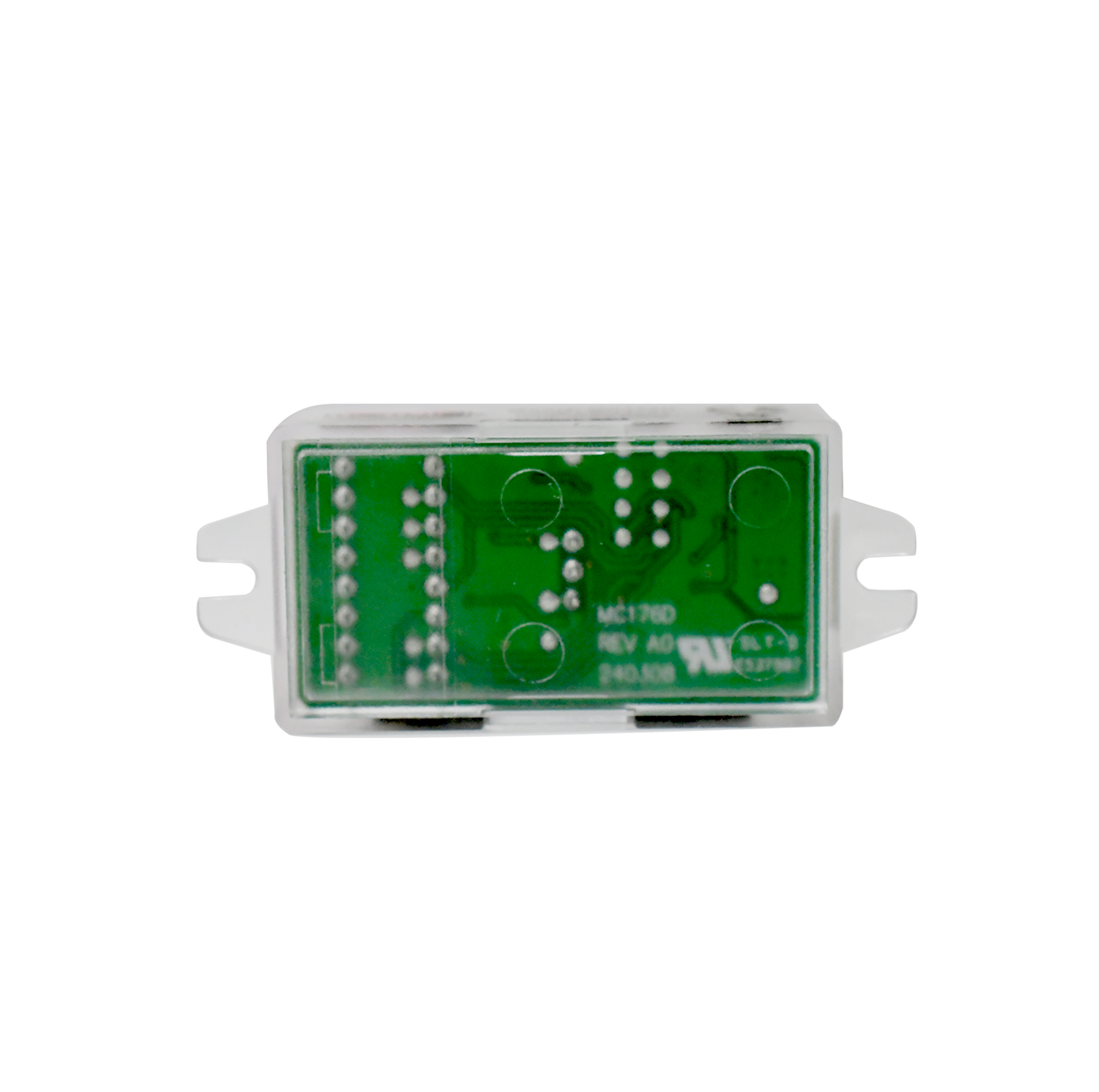

سنسور حرکت مایکروویو DC dimmable

کنترل از راه دور در دسترس، عملکرد اولویت نور روز

سنسور حرکت مایکروویو DC با عملکرد جمع آوری نور روز و قابلیت کنترل از راه دور

ویژگی های محصول

7.5-13VDC ورودی، مطابقت قدرت DC یا با 12VDC
منبع برق راننده LED برای خروجی قدرت کمکی
سیگنال کم رنگ 5V PWM، کم رنگ 3 مرحله یا 2 مرحله
تنظیمات تمام پارامترهای سنسور حرکت توسط کنترل از راه دور و DIP
ماژول آنتن با مقاومت پایین با طراحی ستون راهنمای نور اندازه کوچک، می تواند باز شدن صفحه چراغ را کاهش دهد
تابع اولویت نور روز

پارامترهای فنی

ورودی
ولتاژ نامی	7.5-13VDC
جریان کاری	16±2mA
ولتاژ ریپل	< 100mVp-p
تولید
سیگنال خروجی	سیگنال کم رنگ 5 ولت PWM
سنسور نور روز
آستانه نور روز	5Lux/15Lux/50Lux/ غیرفعال
اولویت نور روز	روشن.
5 لکس	15 لکس
15 لکس	50 لکس
50 لکس	100 لکس
سطح کم نور	25 درصد

پارامترهای سنجش

فرکانس کار	5.8GHz ±75MHz، باند ISM
قدرت انتقال	حداکثر 1 ميلي وات
منطقه شناسایی	100/75%/50/25%
زمان نگهداري	5s/90s/3min/10min
دوره آماده سازی	0s/30s/10min/+∞
محدوده تشخیص (قطر)	نصب سقف با ارتفاع 3 متر: r≥4m@0.3m/s، r≥2.5m@1m/s؛ نصب افقی با ارتفاع 2 متر: r≥8m@0.3m/s، r≥4m@1m/s
ارتفاع نصب	۳ متر (حداکثر ۶ متر)

مشخصات محیط زیست

دمای کار	-25 تا 60 درجه سانتیگراد
دمای ذخیره سازی	-40°C تا 80°C، رطوبت ≤85٪ (غیر منجمد)

گواهینامه

گواهینامه	CE، RED (در انتظار)
الزامات زیست محیطی	مطابق با RoHS 2.0الزامات دامنه
رتبه بندی IP	IP20

مشخصات اضافی

سیم کشی	ترمینال 3 پین 2.0 میلی متری
الزامات نصب	نصب داخلی
الزامات بسته بندی	کیسه حباب + پارتیشن + جعبه بیرونی (K=A)
وزن خالص	13 ± 2g
طول عمر	5 سال گارانتی

شرح عملکرد

MC176D 99	عملکرد
عملکرد ON/OFF	N/A
عملکرد کمرنگ دو مرحله ای	زمان آماده سازی به "+∞" تنظیم شود.
عملکرد کمر رنگ سه مرحله ای	زمان آماده سازی به "30S/10min" تنظیم شود.
برداشت در روز	N/A
اولویت نور روز	زمان آماده سازی به "+∞" تنظیم شود.

نمودار عملیات

عملکرد روشن/ خاموش (زمان آماده سازی را به "0s" تنظیم کنید)

عملکرد کمر گشایش دو مرحله ای (زمان آماده سازی را به "+∞" تنظیم کنید)

عملکرد ضلعی سه مرحله ای (مدت ایستادگی را به "10S/1min/3min/5min/10min/30min" تنظیم کنید)

اولویت نور روز

نمودار محصولات

ابعاد ((ملی متر)

نمودار سیم کشی

نمودار تابع

تنظیمات سوئیچ DIP

منطقه شناسایی	زمان نگهداري	سنسور نور روز	دوره آماده سازی
من 100درصد فعالم	5s	5Lux روشن شده 15 لکس	بر روی بر روی 0S
II - ON 75%	-در 90s	-در 15 لوکس 50 لکس	-در 30S
III ON - 50٪	روشن - 3 دقیقه	روشن - 50Lux 100 لکس	- 10دقيقه
IV - - 25%	- - 10دقيقه	- غیرفعال کن -	- - +∞

نمودار تشعشعات

کنترل از راه دور MH10

شروع

سنسور برای اولین بار نور را با روشنایی 100٪ روشن می کند و پس از 10 ثانیه خاموش می کند. در طول دوره ی راه اندازی، هیچ سیگنال تشخیص حرکتی خارجی تشخیص داده نمی شود.

تنظیمات پیش فرض

حساسیت: 100٪ زمان نگه داری: 5s سنسور نور روز: غیرفعال؛ دوره آماده سازی: 0S؛ سطح کم نور آماده سازی: 25٪

اعلامیه درخواست

سنسور باید توسط یک برق شناس حرفه ای نصب شود. لطفا قبل از نصب، سیم کشی، تغییر تنظیمات سوئیچ DIP و غیره برق را قطع کنید.
فاصله تشخیص با عواملی مانند سرعت حرکت شی در حال حرکت، اندازه شی در حال حرکت، ارتفاع نصب، زاویه نصب،اینکه آیا محیط نصب باز است، و مواد بازتاب دهنده.
هنگامی که سنسور مایکروویو بر روی دیوار نصب می شود، فاصله تشخیص در مقایسه با سقف به شدت افزایش می یابد.
پارامترهای سنسور ممکن است نیاز به پیکربندی مجدد در محیط های مختلف نصب داشته باشند، لطفاً به دستورالعمل های زیر مراجعه کنید یا با تولید کننده تماس بگیرید.
این سنسور فقط برای استفاده در داخل خانه، باد و باران در خارج از خانه است، و اجسام متحرک اطراف باعث می شود که تیراندازی اشتباه شود.
ارتفاع نصب محصول حسگر نمی تواند بیش از 6 متر باشد و ارتفاع مطلوب 3 متر است؛ فاصله بین دو حسگر باید بیشتر از 3 متر باشد.
هنگامی که سنسور در یک لامپ فلزی، روی یک سطح منعکس کننده فلزی یا در یک محیط بسته باریک نصب می شود، مایکروویو چندین بار منعکس می شود و باعث تحریک غلط می شود.
لطفاً اطمینان حاصل کنید که سیگنال های متحرک مانند فن ها، موتورهای DC، لوله های فاضلاب، خروجی های هوا و غیره در اطراف سنسور وجود ندارد، در غیر این صورت سنسور ممکن است باعث تحریک غلط شود.
مایکروویو نمی تواند به فلز نفوذ کند، از نصب در لامپ های فلزی بسته یا نیمه بسته اجتناب کنید و نباید فلزی یا شیشه ای که محصول را مسدود می کند وجود داشته باشد.
سنسور با درایور PWM / 0-10V متفاوت، اثر کم نور ممکن است متفاوت باشد.
باید از یک منبع برق تنظیم شده DC با ولتاژ خروجی پایدار و ضریب موج پایین استفاده شود. موج منبع برق باید کمتر از 100mV باشد؛ جریان بار باید بیشتر از 25mA باشد.
مشخصات و پارامترهای محصول می توانند بدون اطلاع قبلی بهینه شوند.
