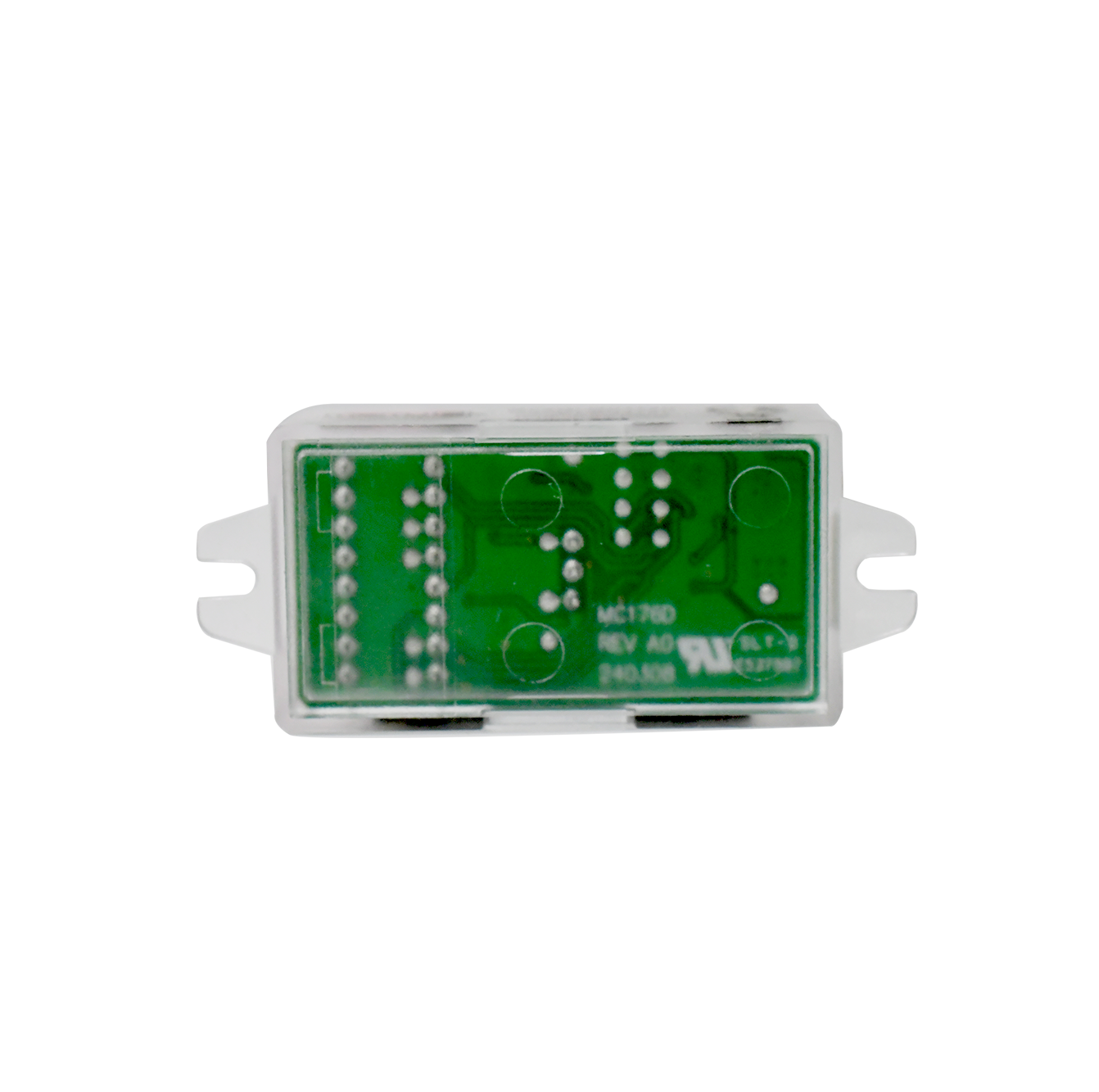

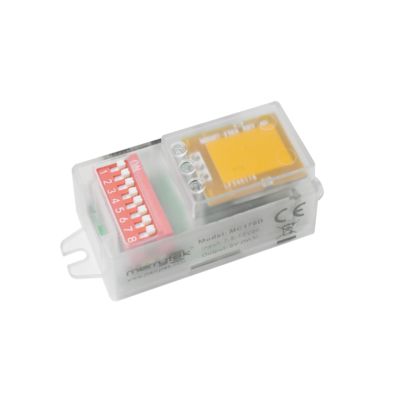

سنسور حرکت مایکروویو DC، با عملکرد اولویت نور روز، تنظیم سوئیچ DIP

محل منبع	چین
نام تجاری	Merrytek
گواهی	CE
شماره مدل	MC176D
مقدار حداقل تعداد سفارش	100 قطعه
قیمت	قابل مذاکره
جزئیات بسته بندی	کیسه حباب + پارتیشن + جعبه بیرونی (K=A)
زمان تحویل	<i>within 5 working days for sample and small order;</i> <b>ظرف 5 روز کاری برای نمونه و سفارش کوچک؛<
شرایط پرداخت	T/T ، Western Union
قابلیت ارائه	10000 عدد در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

جزئیات محصول

ولتاژ نامی	7.5-13VDC	جریان کار	16±2 میلی آمپر
سیگنال خروجی	سیگنال کم نور PWM PWM	بسامد کار	5.8 گیگاهرتز ± 75 مگاهرتز، باند ISM
ارتفاع نصب	3 متر (حداکثر 6 متر)	دمای کاری	داخلی: -25 ~ 60 ℃
طول عمر	5 سال ضمانت@ta
برجسته کردن	سنسور حرکتی مایکروویو با برداشت نور روز,حسگر حرکت مایکروویو DC,سنسور مایکروویو سوئیچ DIP , microwave DC motion sensor , DIP switch microwave sensor

پیام بگذارید

توضیحات محصول

سنسور DC حرکتی مایکروویو، با عملکرد اولویت نور روز، تنظیم سوئیچ DIP

ویژگی های محصول

ورودی 7.5-13VDC، تطبیق منبع تغذیه DC یا با 12VDC
منبع تغذیه درایور LED برای خروجی توان کمکی
سیگنال کم نور PWM 5 ولت، 3 مرحله یا 2 مرحله کم نور
تنظیمات تمام پارامترهای سنسور حرکت توسط DIP
ماژول آنتن با امپدانس کم با طراحی ستون راهنمای نور، اندازه کوچک، می تواند باز شدن برد لامپ را کاهش دهد
عملکرد اولویت نور روز

پارامترها

ورودی
ولتاژ نامی	7.5-13VDC
جریان کاری	16±2mA
ولتاژ ریپل	< 100mVp-p
خروجی
سیگنال خروجی	سیگنال کم نور PWM 5 ولت
سنسور نور روز
آستانه نور روز	5Lux/15Lux/50Lux/غیرفعال
اولویت نور روز	روشن \| خاموش
5Lux	15Lux
15Lux	50Lux
50Lux	100Lux
سطح کم نور	25%
پارامترهای حسگر
فرکانس کاری	5.8GHz ±75MHz, باند ISM
توان انتقال	1mW حداکثر
محدوده تشخیص	100%/75%/50%/25%
زمان نگهداری	5s/90s/3min/10min
دوره آماده به کار	0s/30s/10min/+∞
محدوده تشخیص (شعاع)	نصب سقفی 3 متر ارتفاع: r≥4m@0.3m/s, r≥2.5m@1m/s; نصب افقی 2 متر ارتفاع: r≥8m@0.3m/s, r≥4m@1m/s
ارتفاع نصب	3 متر (حداکثر 6 متر)
محیط
دمای کار	داخلی: -25~60℃
دمای ذخیره سازی	-40℃…80℃، رطوبت ≤85% (غیر متراکم)
استانداردهای گواهی
دارای گواهی	CE, RED (در انتظار)
الزامات زیست محیطی	مطابقت با الزامات RoHS 2.0، Reach
رتبه IP	IP20
دیگر
سیم کشی	ترمینال 3 پین 2.0 میلی متری
الزامات نصب	نصب داخلی
الزامات بسته بندی	کیسه حباب دار + پارتیشن + جعبه بیرونی (K=A)
وزن خالص	13 ±2g
طول عمر	5 سال گارانتی@Ta

توضیحات عملکرد

MC176D	عملکرد
عملکرد روشن/خاموش	ناموجود
عملکرد کم نور دو مرحله ای	دوره آماده به کار روی "+∞" تنظیم شود
عملکرد کم نور سه مرحله ای	دوره آماده به کار روی "30S/10min" تنظیم شود
برداشت نور روز	ناموجود
اولویت نور روز	دوره آماده به کار روی "+∞" تنظیم شود

نمودارهای عملیاتی

عملکرد روشن/خاموش (تنظیم دوره آماده به کار روی "0s")

عملکرد کم نور 2 مرحله ای (تنظیم دوره آماده به کار روی "+∞")

عملکرد کم نور 3 مرحله ای (دوره آماده به کار روی "10S/1min/3min/5min/10min/30min" تنظیم شود)

اولویت نور روز

نمودارها

ابعاد (میلی متر)

سیم کشی، عملکرد

تنظیم سوئیچ DIP

محدوده تشخیص	زمان نگهداری	سنسور نور روز		دوره آماده به کار
محدوده تشخیص	زمان نگهداری	روشن کردن	خاموش کردن	دوره آماده به کار
Ⅰ روشن روشن 100%	روشن روشن 5S	روشن روشن 5Lux	15Lux	روشن روشن 0S
Ⅱ - روشن 75%	- روشن 90S	- روشن 15Lux	50Lux	- روشن 30S
Ⅲ روشن - 50%	روشن - 3min	روشن - 50Lux	100Lux	روشن - 10min
Ⅳ - - 25%	- - 10min	- - غیرفعال	-	- - +∞

نمودار تشعشع

مقداردهی اولیه

سنسور برای اولین بار نور را با روشنایی 100% روشن می کند و پس از 10 ثانیه آن را خاموش می کند. در طول دوره مقداردهی اولیه، هیچ سیگنال حسگر حرکتی خارجی تشخیص داده نمی شود.

تنظیمات پیش فرض

حساسیت: 100% زمان نگهداری: 5s سنسور نور روز: غیرفعال؛ دوره آماده به کار: 0S; سطح کم نور آماده به کار: 25%

اطلاعیه کاربردی

سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی، تغییر تنظیم سوئیچ DIP و غیره، برق را قطع کنید.
فاصله تشخیص به عواملی مانند سرعت حرکت جسم متحرک، اندازه جسم متحرک، ارتفاع نصب، زاویه نصب، باز بودن محیط نصب و جنس منعکس کننده بستگی دارد.
هنگامی که سنسور مایکروویو روی دیوار نصب می شود، فاصله تشخیص در مقایسه با نصب روی سقف بسیار افزایش می یابد.
پارامترهای سنسور ممکن است در محیط های نصب مختلف نیاز به پیکربندی مجدد داشته باشند، لطفاً به دستورالعمل های زیر مراجعه کنید یا با سازنده تماس بگیرید.
این سنسور فقط برای استفاده در داخل خانه است، باد و باران در فضای باز و اجسام متحرک اطراف باعث ایجاد تریگر کاذب می شوند.
ارتفاع نصب محصول سنسور نمی تواند از 6 متر تجاوز کند و ارتفاع بهینه 3 متر است. فاصله بین دو سنسور باید بیشتر از 3 متر باشد.
هنگامی که سنسور در یک لامپ فلزی، روی یک سطح بازتابنده فلزی یا در یک محیط بسته باریک نصب می شود، امواج مایکروویو چندین بار منعکس می شوند و باعث ایجاد تریگر کاذب می شوند.
لطفاً اطمینان حاصل کنید که هیچ سیگنال حرکتی مانند فن، موتورهای DC، لوله های فاضلاب، خروجی های هوا و غیره در اطراف سنسور وجود ندارد، در غیر این صورت سنسور ممکن است باعث ایجاد تریگر کاذب شود.
امواج مایکروویو نمی توانند به فلز نفوذ کنند، از نصب در لامپ های فلزی بسته یا نیمه بسته خودداری کنید و نباید فلز یا شیشه ای وجود داشته باشد که محصول را مسدود کند.
سنسور با درایورهای PWM / 0-10V مختلف، اثر نور کم ممکن است متفاوت باشد.
منبع تغذیه تنظیم شده DC با ولتاژ خروجی پایدار و ضریب ریپل کم باید استفاده شود. ریپل منبع تغذیه باید کمتر از 100mV باشد. جریان بار باید بیشتر از 25mA باشد.
مشخصات و پارامترهای محصول ممکن است بدون اطلاع قبلی بهینه شوند.
