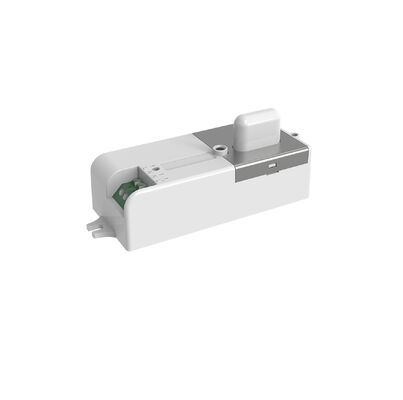

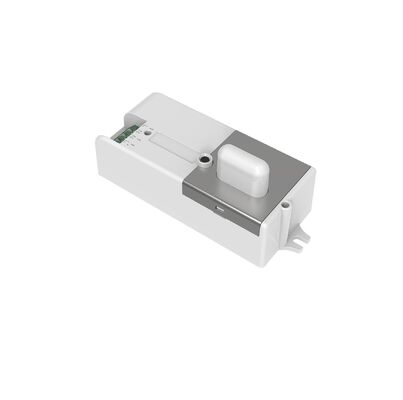

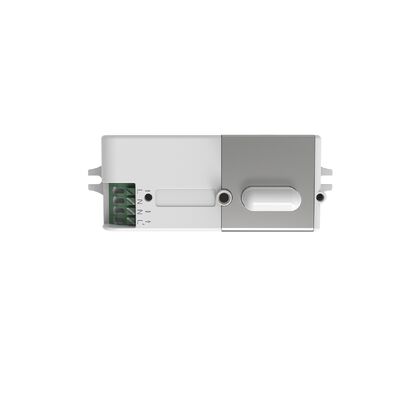

چراغ ضد سه گانه فوق العاده باریک با سنسور حرکتی روشن/خاموش، مطابق با آخرین استاندارد ERP، تنظیم سوئیچ DIP
| محل منبع | شنژن، چین |
|---|---|
| نام تجاری | Merrytek |
| گواهی | CE, RED |
| شماره مدل | MC098S 3 |
| مقدار حداقل تعداد سفارش | 100 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | کیسه حباب+کارتون + کارتون ((K=A)) |
| زمان تحویل | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1، نمونه و |
| شرایط پرداخت | T/T |
| قابلیت ارائه | 10000 PCS/ماه |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ولتاژ نامی | 220-240 ولت AC، 50 هرتز/60 هرتز | پاور آماده به کار | ≤0.5W |
|---|---|---|---|
| حالت کار | عملکرد روشن/خاموش | ظرفیت بار | 400 وات (القایی)؛ 800 وات (مقاومتی) |
| ارتفاع نصب | 2.5-6 متر | طول عمر | 5 سال گارانتی @Ta 230V فول بار |
| برجسته کردن | سنسور حرکتی چراغ ضد سه گانه فوق العاده باریک,سنسور حرکتی روشن و خاموش با سوئیچ DIP,چراغ سنسور حرکتی مطابق با ERP,on off motion sensor with dip switch,ERP compliant motion sensor light |
||
توضیحات محصول
سنسور حرکتی روشن/خاموش نور سه گانه بسیار باریک
ویژگی های محصول
- ثبت اختراع آنتن سنسور امپدانس کم به ضد تداخل سیگنال های بی سیم مانند 5G، Wi-Fi، بلوتوث کمک می کند.
- طراحی آنتن دوقطبی ثبت شده، تشخیص قابل اعتمادی را فراهم میکند و از محرکهای کاذب در هنگام تعبیه حسگر در صفحات LED فلزی جلوگیری میکند.
- مطابق با استانداردهای تایید RED
- منبع تغذیه سوئیچینگ غیر ایزوله ارزش PF را با آخرین استانداردهای ERP مطابقت می دهد
- حساسیت تشخیص قابل تنظیم از طریق سوئیچ های DIP برای مکان های مختلف نصب
- طراحی فوق العاده باریک به طور خاص برای چراغ های LED سه گانه
- حداکثر ارتفاع نصب 6 متر را پشتیبانی می کند
- 5 سال گارانتی
پارامترهای فنی
| مشخصات ورودی | |
|---|---|
| محدوده ولتاژ عملیاتی | 198-264 ولت AC، 50 هرتز/60 هرتز |
| ولتاژ نامی | 220-240 ولت AC، 50 هرتز/60 هرتز |
| پاور آماده به کار | ≤0.5W |
| تست سرج | LN: 1 کیلو ولت |
| مشخصات خروجی | |
| حالت کار | عملکرد روشن/خاموش |
| نوع بار | القایی یا مقاومتی |
| ظرفیت بار | 400 وات (القایی)؛ 800 وات (مقاومتی) |
| حداکثر ظرفیت موج | 30A (50٪ Ipeak، عرض = 500uS، بار کامل 230Vac، شروع سرد)؛ 60A (50% Ipeak، عرض = 200uS، 230Vac، بار کامل، شروع سرد) |
| پارامترهای سنسور | |
| فرکانس عملیاتی | 5.8 گیگاهرتز ± 75 مگاهرتز، باند ISM |
| انتقال قدرت | حداکثر 0.5 میلی وات |
| زمان نگه دارید | 5s/30s/90s/5min/20min/30min |
| حساسیت تشخیص | 100%/75%/50%/25% |
| سنسور نور روز | 2Lux/10Lux/30Lux/50Lux/غیرفعال |
| تشخیص شعاع | 4-6 متر (ارتفاع نصب 3 متر) |
| ارتفاع نصب | 2.5-6 متر پشتیبانی می شود، 4 متر برای حداکثر شعاع تشخیص |
| تشخیص زاویه | 150 درجه (دیواری)، 360 درجه (سقفی) |
| محیط عملیاتی | |
| دمای عملیاتی | -25 تا +60 درجه سانتیگراد |
| دمای ذخیره سازی | -40 ℃ تا +80 ℃ (رطوبت: 10٪ - 95٪ غیر متراکم) |
| استانداردهای گواهینامه | |
| استانداردهای ایمنی | EN61058-1 |
| استانداردهای EMC | EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479 |
| الزامات زیست محیطی | مطابق با RoHS |
| گواهی | CE، قرمز |
| سایر مشخصات | |
| سیم کشی | پایانه های نوع فشاری، قطر سیم: 0.75-1.5mm² |
| رتبه بندی IP | IP20 |
| کلاس حفاظت | کلاس II |
| نصب و راه اندازی | ساخته شده در |
| بعد | 77.5×34.5×22mm |
| بسته | کیسه حباب دار + تخته چوبی + کارتن (K=A) |
| وزن خالص | 2±58 گرم |
| طول عمر | 5 سال گارانتی @Ta 230V فول بار |
توجه: ناحیه تشخیص تحت تأثیر حجم جسم حرکتی و سرعت حرکت است. منطقه تشخیص توسط فردی با قد 170 سانتی متر که با سرعت 0.3 متر بر ثانیه راه می رود آزمایش می شود.
شرح عملکرد
عملکرد روشن/خاموش
سنسور فقط برای اتصال یک بار طراحی شده است. اتصال بیش از یک بار ممکن است به سنسور آسیب برساند.
الگوی تشعشع
نصب سقف
ارتفاع نصب شده روی سقف: 3 متر
حساسیت: 100%/75%/50%/25%
حساسیت: 100%/75%/50%/25%
حرکت عادی (سرعت: 1 متر بر ثانیه)
حرکت آهسته (سرعت: 0.3 متر بر ثانیه)
ارتفاع نصب شده روی سقف: 6 متر
حساسیت: 100%/75%
حساسیت: 100%/75%
حرکت عادی (سرعت: 1 متر بر ثانیه)
حرکت آهسته (سرعت: 0.3 متر بر ثانیه)
هنگامی که در ارتفاع نصب 6 متری نصب شود، تنها حساسیت تشخیص 100٪/75٪ قابل اجرا است. حساسیت 25%/50% قادر به تشخیص سیگنال حرکت نیست.
تنظیمات سوئیچ DIP
تنظیمات سنسور نور روز
| سوئیچ 1 | سوئیچ 2 | سوئیچ 3 | تنظیم |
|---|---|---|---|
| روشن | روشن | روشن | 2 لوکس |
| - | روشن | روشن | 10 لوکس |
| - | روشن | - | 30 لوکس |
| - | - | روشن | 50 لوکس |
| - | - | - | غیر فعال کردن |
تنظیمات زمان را نگه دارید
| سوئیچ 4 | سوئیچ 5 | سوئیچ 6 | تنظیم |
|---|---|---|---|
| روشن | روشن | روشن | 5S |
| روشن | روشن | - | 30S |
| روشن | - | روشن | دهه 90 |
| روشن | - | - | 5 دقیقه |
| - | روشن | روشن | 20 دقیقه |
| - | - | - | 30 دقیقه |
تنظیمات ناحیه تشخیص
| سوئیچ 7 | سوئیچ 8 | تنظیم |
|---|---|---|
| روشن | روشن | 100% |
| روشن | - | 75% |
| - | روشن | 50% |
| - | - | 25% |
"غیرفعال کردن" به این معنی است که سنسور نور روز کار نمی کند. هنگامی که حرکت بدون توجه به نور محیط تشخیص داده شود، نور را روشن می کند.
تابع لغو
خاموش کنید، سپس به سرعت حسگر را 3 بار (ON-OFF-ON-OFF-ON) در عرض 2 ثانیه روشن/خاموش کنید تا عملکرد سنسور لغو شود. چراغ ها 3 بار چشمک می زنند و سپس همیشه روشن می شوند. برای بازیابی عملکرد سنسور، خاموش و دوباره روشن کنید.
مقداردهی اولیه
پس از روشن شدن، سنسور به طور خودکار نور را با روشنایی 100٪ روشن می کند. بعد از 10 ثانیه چراغ را خاموش می کند. در طول اولیه سازی، سنسور قادر به تشخیص حرکت نیست.
تنظیمات کارخانه
منطقه تشخیص: 100٪، زمان نگه داشتن: 5S، سنسور نور روز: غیرفعال
اطلاعیه درخواست
- سنسور باید توسط یک برقکار حرفه ای نصب شود. لطفاً قبل از نصب، سیم کشی یا تغییر تنظیمات سوئیچ DIP، برق را خاموش کنید.
- سنسورهای نصب شده در آباژورهای پلاستیکی و شیشه ای حساسیت را کاهش خواهند داد. به ازای هر 3 میلی متر افزایش ضخامت، حساسیت 20 درصد کاهش می یابد.
- آستانه حساسیت به نور در محیط های آفتابی بدون سایه یا انعکاس پراکنده نور محیط اندازه گیری می شود. سطوح لوکس محیط بسته به محیط، آب و هوا، آب و هوا، زمان از روز و فصل متفاوت است.
- ممکن است پارامترهای حسگر در محیط های مختلف نصب نیاز به پیکربندی مجدد داشته باشند.
- این سنسور فقط برای استفاده در فضای داخلی است. استفاده در فضای باز بر ضد آب تأثیر می گذارد. باد، باران و اجسام متحرک ممکن است باعث تحریک کاذب شوند.
- فاصله بین هر سنسور القایی باید بیشتر از 3 متر باشد.
- سنسور را نزدیک اجسام با چگالی بالا مانند فلز، شیشه یا دیوارهای بتنی قرار ندهید تا از تحریک کاذب جلوگیری کنید. هنگام نصب در لامپ های فلزی، سطوح بازتابنده یا محیط های بسته، انعکاس مایکروویو ممکن است باعث تحریک کاذب شود - حساسیت را کاهش دهید یا برای پشتیبانی با سازنده تماس بگیرید.
- اطمینان حاصل کنید که هیچ سیگنال متحرکی در اطراف سنسور (پنکه ها، موتورهای DC، لوله های فاضلاب، خروجی های هوا) وجود ندارد تا از ماشه های کاذب جلوگیری شود.
- 5 نمونه را قبل از کاربرد انبوه در پروژه های نورپردازی جدید آزمایش کنید.
- مشخصات محصول به دلیل بهبود مستمر ممکن است بدون اطلاع قبلی تغییر کند.
- هنگامی که سنسور زیر تخته فلزی ساخته می شود، اطمینان حاصل کنید که سطح سنسور به طور یکپارچه به صفحه فلزی و بدون فضا نزدیک است.
